ALSTOM SDK-C0148

描述

产品详细说明

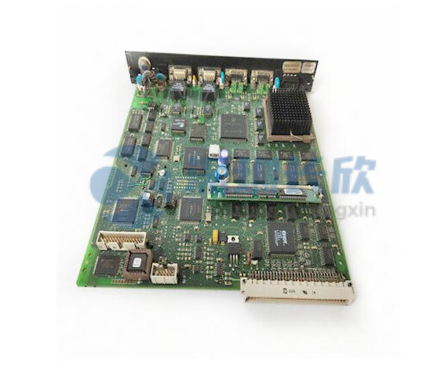

ALSTOM SDK-C0148 技术规格

产品型号/代码：​ SDK-C0148

完整部件号：​ 12003-101-01

硬件版本/修订：​ SBS05M09

制造商：​ ALSTOM (阿尔斯通， 现为阿尔斯通集团一部分)

产品系列：​ 属于阿尔斯通SAS (信号联锁系统) 或其相关轨旁控制产品家族

产品类型：​ 高安全性通信接口模块​ 或远程输入/输出模块

安全等级：​ 设计符合CENELEC​ 铁路标准 (如EN 50126. 50128. 50129)， 支持最高SIL 4​ 安全完整性等级的应用

主要功能：

实现轨旁对象控制器与联锁主机之间的安全数据通信

协议转换 (如： 将内部总线协议转换为现场设备接口协议)

采集轨旁设备状态 (输入)

驱动轨旁设备动作 (输出)

通信接口：​ 通常具备安全总线接口​ 和现场设备接口

电源：​ 由系统机架提供， 通常为直流安全电源

工作环境：​ 设计用于铁路轨旁环境， 满足相应的温度、湿度、振动和电磁兼容性要求

安装方式：​ 插装于阿尔斯通专用的安全系统机柜或机架中

ALSTOM SDK-C0148 产品概述

在铁路信号系统的“战场”上，联锁主机是“大脑”，轨旁设备是“手脚”，而ALSTOM SDK-C0148​ 及其家族模块，就是传递大脑指令、反馈手脚状态的“最可靠的神经”。它不是一个独立的设备，而是阿尔斯通SAS等安全联锁系统中的一个关键组件。

您可以把它理解为一个高安全性的、经过SIL 4认证的远程I/O和通信网关。其核心使命是：在充满电磁干扰、温度变化和振动的苛刻铁路环境中，万无一失地执行两项任务：1) 采集： 实时、准确地读取轨旁设备(如道岔的“定位/反位”表示、信号机的灯丝状态、轨道区段的占用/空闲信息)的状态，并将其编码为安全数据报文，发送给中央联锁主机。2) 驱动： 接收来自联锁主机的安全控制命令(如“点亮红灯”、“转换道岔”)，经过严格校验后，将其转换为能够驱动继电器、信号机点灯电路等现场执行机构的电信号。模块内部采用了二取二或三取二等安全计算机架构，确保任何单点硬件故障都不会导致危险输出，而是导向安全侧。硬件版本SBS05M09​ 标示了其特定的设计和生产批次，在备件替换时必须严格匹配。

主要特点和优势

这款模块是铁路安全苛求系统的缩影，其优势体现在极致的可靠性和安全性上。

第一，符合最高安全完整性等级认证。​ 作为铁路信号系统的关键组件，SDK-C0148​ 的设计、制造、测试全过程严格遵循CENELEC EN 5012x系列标准。其硬件和固件设计旨在实现最高的SIL 4​ 安全完整性等级，这意味着它的危险失效概率极低，是保障列车运行安全的基石。模块内部集成了持续的自诊断功能，能够检测内部故障并及时上报。

第二，极高的可靠性与环境适应性。​ 针对铁路轨旁高振动、宽温、强电磁干扰的恶劣工作环境进行了专门加固设计。其电气连接、元件选型和结构设计都旨在确保长期稳定运行，平均无故障时间(MTBF)极高。这对于需要7×24小时不间断运行的信号系统至关重要。

第三，模块化与可维护性设计。​ 作为标准模块，它采用插拔式设计，安装于专用的高可靠机架中。这种设计便于系统扩展和故障模块的快速更换，支持在线热插拔(在系统设计允许和遵循严格安全规程的前提下)，能够最大限度地缩短维护时间，提高线路的可用性。

Core Technical Advantages:

The ALSTOM SDK-C0148​ interface module is engineered for mission-critical railway signaling applications. Its paramount strength lies in its certified SIL 4 safety integrity, achieved through redundant architecture and rigorous design per CENELEC standards, ensuring fail-safe operation. Built to withstand harsh trackside conditions—vibration, temperature extremes, and EMI—it delivers exceptional long-term reliability. As a modular component, it enables easy system expansion and supports rapid replacement, minimizing maintenance downtime and maximizing line availability for safe and efficient rail operations.

应用领域

它的应用场景高度专一且关键，是现代轨道交通的“安全卫士”。

在铁路车站信号联锁系统中，它是SAS（信号联锁）​ 的组成部分，负责连接和控制站内的每一架信号机、每一组道岔和每一段轨道电路，确保列车进路的安全排列。

在区间闭塞系统中，用于采集轨道占用信息并控制通过信号机。在地铁/轻轨的ATC（列车自动控制）系统中，作为轨旁控制器的一部分，与车载设备进行安全信息交互。

它也应用于平交道口控制系统，负责采集接近传感器信息并控制栏杆和信号的升降。总之，任何需要从核心安全计算机到轨旁执行与采集设备之间，建立一个满足SIL 4等级的安全、实时、可靠数据通道的场合，都是这类模块的典型应用。

选型指南 / 购买建议

为轨道交通信号系统选型或采购此类关键模块，流程极为严格，绝不能有丝毫差错。

第一，精确匹配是唯一准则。​ 对于SDK-C0148​ 这类系统集成模块，“可替换性”是唯一标准。必须从原系统图纸、物料清单、或故障模块本身的标签上，获取完整的型号、部件号和硬件/固件版本。即使是型号相同，部件号（12003-101-01）和硬件版本（SBS05M09）也必须完全一致，否则可能存在电气特性、接口定义或固件不兼容的风险，可能导致系统无法识别或功能异常，在安全系统中这是绝对不允许的。

第二，明确所属系统与功能。​ 确认该模块用于哪个具体的信号系统(如阿尔斯通SAS, Smartlock, Westrace等)以及在该系统中的具体功能(如通信、数字量I/O、特定协议转换)。这有助于在技术沟通和故障排查时提供背景信息。

第三，供应商资质与认证。​ 采购此类安全关键部件，必须通过阿尔斯通官方或其授权的、具备铁路行业资质的供应商进行。必须确保所购产品是原装正品，并能提供完整的可追溯文件(如原产地证明、测试报告)，以满足铁路行业严格的质保和审计要求。严禁使用不明来源的替代品。

第四，技术支持与测试。​ 在更换模块前，需要有阿尔斯通或具备资质的技术服务人员提供支持。新模块在安装前，有时需要在专用测试设备上进行功能验证。安装后，必须按照系统安全规程，对相关功能回路进行完整的测试和验证，并记录在案。

常见问题解答 (FAQ)

问：更换下来的故障模块标签上写着SDK-C0148.但部件号和硬件版本与新采购的稍有不同，可以使用吗？

答：绝对不可以！​ 在轨道交通信号系统中，部件的兼容性是由完整的部件号和硬件/固件版本精确定义的。即使是型号同为SDK-C0148.部件号12003-101-01与12003-101-02之间的差异，或者硬件版本SBS05M09与SBS05M10的不同，都可能意味着电路设计、元器件批次、固件版本的变更。强行混用可能导致通信失败、逻辑错误，或在最坏情况下引发安全隐患。更换时必须确保型号、部件号、硬件版本三者完全一致。

问：模块上的指示灯异常（比如红灯常亮/闪烁），通常意味着什么？如何进行初步排查？

答：​ 指示灯状态是首要的诊断依据。具体含义需查阅对应的阿尔斯通技术手册。常见模式：

绿灯常亮/规律闪烁：​ 通常表示模块运行正常，正在进行数据交换。

红灯常亮：​ 通常表示严重故障，如硬件初始化失败、内部自检失败、电源故障、通信链路中断等。模块可能已停止工作。

红灯闪烁：​ 可能表示通信异常、配置错误、或外部I/O回路故障(如传感器短路)。

指示灯全灭：​ 模块未上电，或电源输入故障。

初步排查步骤：

断电重启：​ 在遵守安全规程的前提下，尝试对模块或其所属机架断电重启，观察是否能恢复正常。

检查连接：​ 确认模块在机架中插接牢固。检查所有外部电缆连接(电源、通信、I/O线)是否可靠，接头有无松动或腐蚀。

查看系统诊断：​ 登录到信号系统的维护终端或诊断软件，查看与该模块相关的具体故障报警代码和描述，这是最准确的诊断信息来源。

替换测试：​ 如果条件允许，使用一个经过验证的、完全相同的备件模块进行替换测试。如果替换后故障消失，则可基本判定原模块硬件故障。

问：如何对一个新的或维修后的SDK-C0148模块进行上电和功能验证？

答：​ 必须遵循严格的步骤和安全规程：

文件与许可：​ 获取并阅读相关技术手册。办理必要的施工许可和停电作业票。

备份与记录：​ 如果更换现有模块，在拆卸前，通过维护终端备份当前模块的配置数据(如果可配置)。记录所有线缆连接位置。

拆卸与安装：​ 安全断电后，拆卸故障模块。将新模块严格按照相同方向和位置插入机架槽位，确保锁紧机构到位。

上电观察：​ 恢复供电。观察模块指示灯状态，应经历启动自检后进入正常工作状态(通常为绿灯)。

软件识别与配置：​ 在系统维护终端上，查看新模块是否被系统正确识别。如果需要，下装正确的配置数据和固件。

功能测试：​ 这是强制性且最关键的一步。必须对由该模块控制或监测的所有轨旁设备(如指定的信号机、道岔)进行完整的、端到端的功能测试。例如，操作道岔转换，验证位置表示正确;模拟轨道占用，验证系统采集正确。所有测试结果必须记录并签字确认。

系统联调：​ 在测试完成后，参与或观察一次完整的系统联锁关系测试，确保模块功能已完全融入系统。

客户案例分享 / 成功应用解析

华北某繁忙的铁路编组站进行信号系统升级改造。在过渡期，需要临时启用一组侧线道岔，该道岔由一套阿尔斯通SAS系统的远程控制单元控制。然而，负责该区域通信的接口模块(型号正是SDK-C0148)突发故障，导致控制中心无法监控和操作该道岔，影响了调车作业效率。

维护团队立即从备件库中调取了同型号、同部件号、同硬件版本的模块。在取得调度命令和施工许可后，技术人员按照规程，在系统维护终端上将相关逻辑区段设置为“维护模式”，然后进行了模块的在线热插拔更换。新模块上电后，指示灯状态正常，系统自动识别。随后，他们对这组道岔执行了完整的操作测试：从控制中心发出转换指令，现场确认道岔转换到位且表示正确;同时测试了挤岔表示功能。

整个更换和测试过程在计划的天窗点内完成。系统恢复后，控制中心立即恢复了对该道岔的完全控制，调车作业得以顺利进行。现场信号工长事后总结：“这种核心模块出问题，直接影响运输。幸亏我们有完全一致的备件和标准的更换流程。从发现故障到恢复功能，只用了不到两小时。精准的备件管理和严格的操作规程，是保障铁路信号系统‘神经末梢’畅通的关键。”

相关产品

ALSTOM SAS 联锁主机/处理器模块：如SDM系列或其他主处理模块，是整个联锁系统的核心计算单元，SDK-C0148​ 为其提供远程I/O扩展。

ALSTOM 系统机架与背板：如专用的机柜和背板，为SDK-C0148​ 等模块提供安装、供电和内部总线通信。

ALSTOM 电源模块：为整个机架提供高可靠、冗余的直流安全电源。

轨旁信号设备：

信号机及其点灯电路。

电动道岔转辙机及控制继电器。

轨道电路或计轴器的电子单元。

这些设备通过电缆与SDK-C0148​ 模块的接口相连。

信号系统维护终端与软件：用于系统监控、故障诊断、数据配置和记录的特殊计算机及软件。

安装与维护

安装与调试：

安全前提：​ 所有操作必须在铁路“天窗点”或施工计划内进行，严格执行“三不动，三不离”等电务安全基本制度。确保相关线路已封锁，安全措施已到位。

硬件安装：​ 在确认机架电源已断开后，将模块沿导轨平稳插入指定槽位，确保连接器对准并完全插入，锁紧固定装置。

电缆连接：​ 根据图纸，将对应的轨旁设备电缆连接到模块的端子排上，确保接线正确、牢固，线号标识清晰。

软件与配置：​ 系统上电后，通过维护终端登录系统。检查新模块是否被正确识别。如果需要，下装对应的配置数据文件。严禁未经授权的参数修改。

功能验证与测试：​ 按照预定的测试表格，逐项进行单体测试(模块自身诊断、通道测试)和集成测试(与轨旁设备的联动测试)，确保所有功能正常，并记录测试结果。

维护建议：

定期巡检：​ 定期检查模块指示灯状态，通过维护终端查看系统诊断日志，关注有无预警信息。

预防性维护：​ 根据设备运行周期，进行预防性维护，包括清洁防尘网、检查连接紧固性、在备用机架上对备件进行上电测试等。

备件管理：​ 储备关键模块备件，并确保型号、部件号、版本完全一致。对备件进行周期性测试，确保其处于良好状态。

变更与记录：​ 任何硬件更换、软件升级或配置修改，都必须遵循严格的变更控制流程，并更新所有相关技术图纸和记录。每一次维护作业都必须有详细的记录。

产品保障

在深圳长欣[www.cnplcdcs.com]，我们深刻理解轨道交通信号系统对安全、可靠和合规性的极致要求。ALSTOM SDK-C0148​ 这类安全关键模块，其原厂正品身份和完全的可追溯性，是保障铁路运输安全生命线的基石。我们承诺，所提供的每一件阿尔斯通产品均通过正规渠道采购，确保其为原装正品，并提供必要的技术文件支持。我们不仅提供产品，更理解铁路行业严格的流程和规范，致力于成为您在关键备件供应链中可靠、专业的合作伙伴。选择我们，就是为您的信号系统安全稳定运行，选择了一份坚实的保障。

At Shenzhen Changxin [www.cnplcdcs.com], we understand the absolute criticality of safety and reliability in railway signaling systems. Components like the ALSTOM SDK-C0148​ interface module are vital links in the safety chain. We are committed to supplying only genuine ALSTOM products, ensuring full traceability and compliance with the rigorous standards of the rail industry. We stand as a reliable partner in your supply chain, supporting the continuous and safe operation of your signaling infrastructure.
