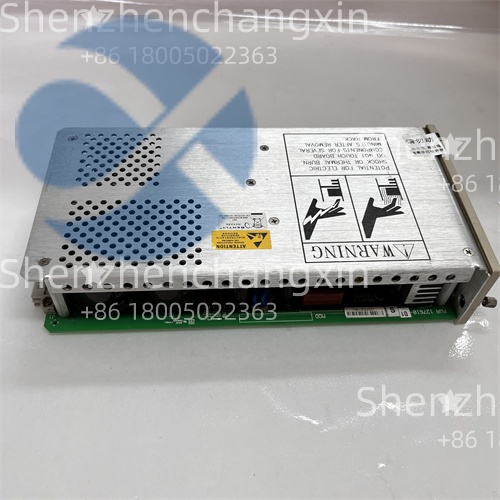

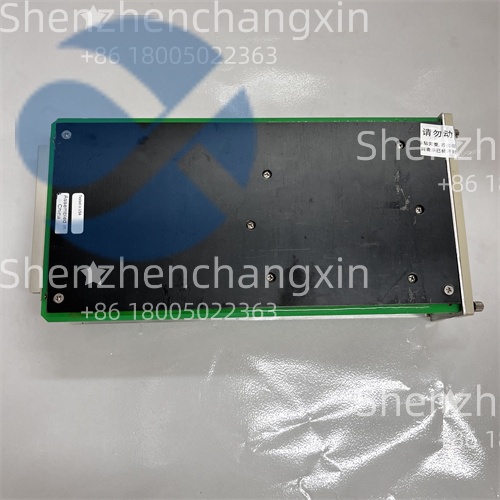

BENTLY 133292-01 | 3500/15机架接口通信模块

描述

产品概述

在Bently Nevada 3500机械保护系统的整体架构中，Bently Nevada 133292-01扮演着“中枢神经”与“对外窗口”的双重角色。作为3500/15 Rack Interface Module（RIM），它不仅是整个机架运行的逻辑起点，更是将本地保护数据转化为可被DCS、PLC或资产管理系统理解的标准信息的关键桥梁。没有它，3500系统虽仍能执行硬接线跳闸，却沦为一个无法监控、难以诊断的“黑箱”；有了它，振动、位移、转速乃至过程变量等关键状态才真正具备运营价值。

Bently Nevada 133292-01必须安装于3500机架的Slot 1位置，这是硬件层面的强制约束，确保系统上电自检（Power-On Self-Test,POST）能够正确识别所有模块并建立内部通信拓扑。其核心功能包括：汇总所有监测模块（如3500/42M、3500/25、3500/60）的实时数据、管理机架电源状态、报告模块缺失或配置错误，并通过标准Modbus协议对外输出。在全球数千套大型机组的应用实践中，该模块的稳定性直接决定了工厂能否实现预测性维护与远程专家支持——这在无人值守站或跨国运维场景中尤为关键。

技术规格

产品型号：133292-01

制造商：Bently Nevada(Emerson)

产品类型：3500机架接口模块（Rack Interface Module,RIM）

安装槽位：Slot 1（3500机架强制专用，不可更改）

通信接口：RS-232（本地配置端口）、RS-485（主通信端口）

通信协议：Modbus RTU/ASCII（从站模式）

波特率范围：300 bps至38.4 kbps（软件可配置）

Modbus地址：1–247（可设）

电源监控：实时监测±24 V DC主/备电源状态及冗余切换

诊断功能：模块缺失、固件不匹配、通信超时、配置校验失败告警

工作温度：0°C至+65°C

认证标准：CSA,CE,ATEX,IECEx（配合认证3500机架使用）

符合规范：API 670（第5版）

主要特点和优势

Bently Nevada 133292-01的真正工程价值在于它将机械保护系统从“被动跳闸装置”升级为“主动信息源”。在实际项目中，这一转变意义重大：过去，设备跳闸后工程师需现场逐点排查；如今，通过DCS趋势画面即可回溯跳闸前数分钟的振动频谱、轴心轨迹或润滑油压力变化，极大缩短MTTR（平均修复时间）。这种透明化能力，正是现代工厂迈向数字化运维的基础。

强制Slot 1安装，确保机架拓扑标准化，杜绝因模块错位导致的启动失败

双通信端口设计：RS-232用于本地PC直连配置与调试，RS-485支持长达1200米的工业级长距离通信

提供完整的机架级健康诊断，包括模块在位状态、电源冗余状态及配置一致性验证

与3500 Rack Configuration Software深度集成，支持在线查看实时值、历史报警及模块状态

作为安全边界，严格隔离外部通信网络与内部保护逻辑回路，满足IEC 61508对架构分离的要求

值得注意的是，尽管后续推出了支持以太网的3500/15E，133292-01因其协议简单、抗干扰强、兼容性广，在存量市场和高电磁噪声环境（如变频器密集区）中仍具不可替代性。

The Bently Nevada 133292-01(3500/15 Rack Interface Module)is the essential communication backbone of the 3500 Machinery Protection System.It enables reliable data exchange between the protection rack and plant control or asset management systems via robust Modbus serial protocols.By delivering real-time access to machinery health parameters—along with comprehensive diagnostics on rack integrity—it transforms the 3500 from an isolated trip system into a transparent,data-rich component of the industrial IoT ecosystem.Its field-proven reliability and strict adherence to API 670 make it indispensable in power generation,oil&gas,and heavy industry worldwide.

应用领域

Bently Nevada 133292-01是任何部署3500系统的项目的必备基础模块，其应用场景覆盖所有依赖连续运转旋转设备的行业。典型工况包括：海上平台压缩机站通过卫星链路读取3500数据实现远程状态评估；联合循环电厂将汽轮机振动趋势接入AMS或PI系统进行长期性能分析；炼油厂在HAZOP审查中利用其诊断信息证明保护系统始终处于可用状态。

火力与燃气发电：汽轮发电机组全生命周期监控与合规性报告

石油天然气长输管线：无人压缩机站的状态数据回传与预警

炼油与化工：关键反应器搅拌机、裂解气压缩机的集成保护与诊断

老旧系统现代化改造：替代早期3300/80或Data Manager系统的通信瓶颈

合规驱动场景：满足API 670对保护系统可访问性、诊断覆盖率及数据记录的强制要求

即使客户仅使用3500的硬接线继电器执行跳闸，安装133292-01仍被强烈推荐——因为其提供的诊断信息能显著提升系统可用性（Availability），而这正是现代工厂KPI的核心指标之一。

集成与配置要点

将Bently Nevada 133292-01正确集成到3500系统中，是项目成功的第一道门槛。现场最常见的问题源于通信参数错配：DCS侧常默认9600 bps、8-N-1，而模块出厂可能为19200 bps或其他组合，导致“通信无响应”。此外，多个3500机架若使用相同Modbus从站地址，也会引发数据冲突。经验表明，应在上电前通过软件预设通信参数，并在DCS侧进行点表一致性校验。

必须安装在Slot 1，否则机架无法完成POST自检，系统将拒绝运行

配置必须通过官方3500 Rack Configuration Software完成，禁止手动修改固件或跳线

RS-485通信建议采用双绞屏蔽电缆，终端电阻（通常120Ω）需在总线两端正确安装

若与3500/15E（以太网版）共存于同一工厂，需注意协议差异——133292-01仅支持串行Modbus，不支持OPC UA或Ethernet/IP

更换模块后，必须重新下载机架配置文件（.rcf），否则将触发“Configuration Mismatch”严重报警

特别提醒：在安全仪表系统（SIS）相关应用中，133292-01的数据输出仅用于监视与诊断，不得用于触发安全动作——跳闸逻辑必须由本地继电器或专用表决模块（如3500/53）执行。

生命周期与采购建议

Bently Nevada 133292-01目前处于成熟期（Mature），虽已有增强型3500/15E（以太网）作为新项目推荐选项，但由于其协议稳健、兼容性强、成本较低，仍在全球大量存量3500系统中广泛服役。对于新建项目，Emerson倾向推荐15E；但对于现有系统的维护、扩容或关键备件储备，133292-01仍是刚需。一旦该模块故障且无备件，整个3500机架将丧失远程监控与诊断能力，被迫退化为“盲保”状态，极大增加运维风险与合规隐患。

深圳长欣深知此模块在工业现场的战略价值，长期维持133292-01的安全库存。我们所有备件均来自全球授权渠道或经严格验证的回收源，每一块都经过上电自检、Modbus通信握手测试、配置识别验证及诊断功能检查，确保即插即用。提供12个月质保与专业技术支持，承诺48小时内发货，帮助客户规避因通信模块缺货导致的非计划停机与合规审计风险。

As a trusted global partner for critical automation spares,we recognize that the Bently Nevada 133292-01 is far more than a communication module—it’s the eyes and ears of the protection system.Our global sourcing network ensures authentic units,while our in-house QA process—including functional validation,Modbus protocol testing,and configuration compatibility checks—guarantees operational readiness.With ready stock and rapid dispatch,we deliver not just hardware,but sustained visibility,compliance,and peace of mind for plants relying on mission-critical 3500 systems worldwide.
