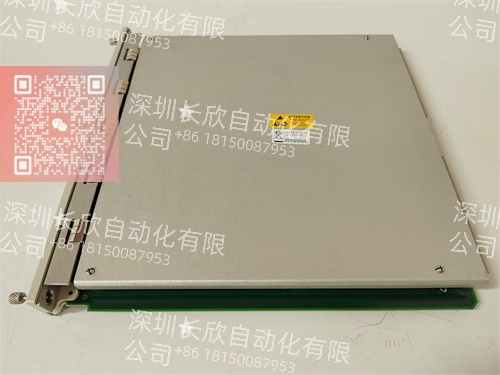

BENTLY 133388-01 | 高完整性2oo3投票逻辑保护模块

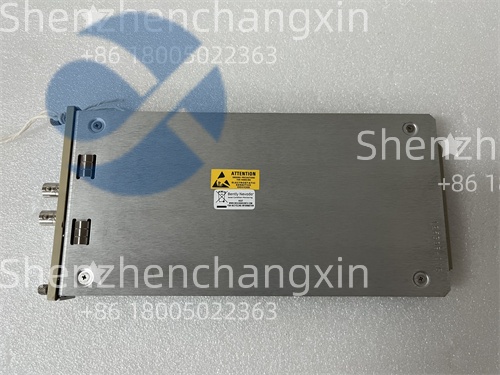

BENTLY 133388-01 | 高完整性2oo3投票逻辑保护模块 - 图片 2

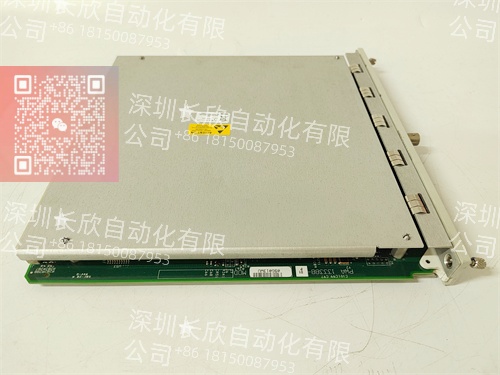

BENTLY 133388-01 | 高完整性2oo3投票逻辑保护模块 - 图片 3

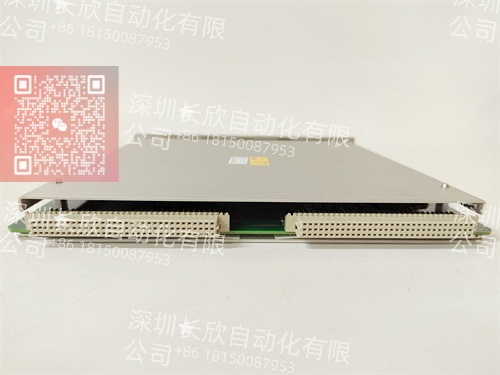

BENTLY 133388-01 | 高完整性2oo3投票逻辑保护模块 - 图片 4

BENTLY 133388-01 | 高完整性2oo3投票逻辑保护模块 Bently Nevada

BENTLY
133388-01：
3500 Machinery Protection System：
表决逻辑：2oo3（三取二）或1oo2（二取一）可配置
安全等级：符合IEC 61508 SIL 3要求
一款高完整性冗余表决模块，专为严苛的工业环境设计。作为Bently Nevada 3500 Machinery Protection System的关键组件，它提供了卓越的可靠性。原装正品，全面测试，现货供应，提供专业技术支持。

立即询价
分类： 标签： 品牌：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述


产品概述

在涉及人身安全、环境风险或重大资产损失的关键旋转设备保护中，“单点保护”早已被行业淘汰。Bently Nevada 133388-01——即3500/53 Triple Modular Redundant(TMR)Voting Module——正是为满足最高级别安全完整性而生的核心组件。它实现了真正的三重化（Triple Modular Redundancy）架构，通过独立采集三路冗余传感器信号，并执行“三取二”（2oo3）表决逻辑，确保在任一通道发生故障时，系统仍能正确判断并可靠动作，同时避免误跳闸。这种设计理念直接响应API 670第5版对关键机组“高可用性与高安全性并重”的强制建议。

Bently Nevada 133388-01并非普通I/O模块，而是具备独立硬件通道隔离、自诊断和安全输出能力的高完整性单元。其内部三个处理通道物理隔离，每路均包含独立的信号调理、A/D转换和逻辑判断电路，从根本上杜绝共因失效（Common Cause Failure,CCF）。在全球大型燃气轮机、蒸汽轮机、离心压缩机及核级泵组的应用中，该模块已成为实现SIL 3等级保护的事实标准。尤其在能源转型背景下，氢能压缩机、CCUS（碳捕集）装置等新兴高风险场景，对3500/53的需求正快速增长。

技术规格

产品型号：133388-01

制造商：Bently Nevada(Emerson)

产品类型：三重冗余表决模块（TMR Voting Module）

表决逻辑：2oo3（三取二）、1oo2（二取一）、1oo3（三取一）可软件配置

输入通道：3路独立、隔离的动态（AC）或静态（DC）输入（兼容3300 Proximitor输出）

继电器输出：4组独立Form C（SPDT）安全继电器（2组用于报警，2组用于跳闸）

继电器额定值：3 A 30 V DC/2 A 120 V AC（阻性负载）

安全完整性等级：IEC 61508 SIL 3（经TÜV认证）

通信接口：通过3500背板连接至3500/15或3500/15E

配置工具：3500 Rack Configuration Software（需专用TMR许可）

工作温度：0°C至+60°C

认证标准：CSA,CE,ATEX,IECEx,TÜV（SIL 3）

符合规范：API 670（第5版）、IEC 61508、IEC 61511

主要特点和优势

Bently Nevada 133388-01的核心价值在于其在“拒动”（Failure to Trip）与“误动”（Spurious Trip）之间取得工程最优平衡。传统单通道保护要么过于敏感（易误跳），要么过于保守（可能拒动）；而3500/53通过三重冗余+智能表决，使系统在单一故障下仍保持功能完整，同时将误跳率降低两个数量级。这在连续运行要求极高的化工或LNG工厂中，意味着每年可避免数百万美元的非计划停机损失。

真正的三重模块化冗余（Triple Modular Redundancy,TMR）架构，三通道硬件完全独立

支持动态（振动）与静态（轴位移、胀差）信号的混合表决，适用于复杂保护场景

内置高级诊断：实时监测各通道偏差、传感器健康状态、继电器反馈回路

继电器输出具备强制导向触点（Force-Guided Contacts），满足EN 50205安全继电器标准

可与3500/33或3500/32继电器模块联动，扩展安全输出节点，构建完整跳闸回路

在安全仪表系统（Safety Instrumented System,SIS）集成中，3500/53常作为独立的“机械保护层”（Machinery Protection Layer,MPL），与DCS的过程控制层分离，形成纵深防御（Defense-in-Depth）架构，这是现代功能安全（Functional Safety）体系的最佳实践。

The Bently Nevada 133388-01(3500/53 TMR Voting Module)delivers the highest level of machinery protection integrity for mission-critical rotating equipment.Engineered to meet SIL 3 per IEC 61508 and API 670 requirements,it implements true triple-modular redundancy with independent signal paths and 2oo3 voting logic.This architecture ensures reliable trip execution even during a single channel failure,while dramatically reducing spurious trips that disrupt production.With force-guided safety relays,comprehensive diagnostics,and seamless integration into the 3500 platform,the 133388-01 is the trusted solution for gas turbines,compressors,and nuclear auxiliaries where safety,availability,and compliance are non-negotiable.

应用领域

Bently Nevada 133388-01专为高风险、高价值、高连续性要求的旋转机械设计，其应用场景始终围绕“不能跳错，更不能不跳”的核心诉求。典型工况包括：大型燃气轮机驱动的天然气长输压缩机站，一旦误跳将导致整条管线停输；核电站主给水泵，拒动可能引发堆芯冷却失效；炼油厂催化裂化装置主风机，跳闸将触发全厂紧急停工。在这些场合，3500/53提供的不仅是保护，更是运营韧性的基石。

石油天然气：海上平台透平驱动压缩机、LNG液化装置冷剂压缩机

电力行业：联合循环电厂燃气轮机、核电站核级泵组

化工与石化：乙烯裂解气压缩机、合成氨循环机

新兴能源：氢能压缩机、二氧化碳输送泵（CCUS项目）

老旧高危机组改造：将原有单通道保护升级为符合API 670最新版的TMR架构

值得注意的是，在SIL定级（SIL Classification）过程中，若HAZOP分析识别出“高后果、低频率”场景，3500/53往往是唯一能满足PFD（Probability of Failure on Demand）要求的技术方案。

集成与配置要点

成功部署Bently Nevada 133388-01的关键在于严格遵循冗余设计原则。最大的误区是“形式冗余”——即仅安装三套探头，但共用同一电缆桥架或接线端子，导致共因失效。真正的TMR要求从传感器、延伸电缆、Proximitor到3500/53输入端全程物理隔离。此外，表决阈值设置也需谨慎：三路信号允许的偏差带（Deviation Band）过小会引发频繁报警，过大则削弱冗余价值。

必须使用三套完全独立的3300 XL 8mm探头+延伸电缆+Proximitor（如176999-01），禁止共享任何部件

在3500 Configuration Software中启用TMR许可，并明确定义表决模式（2oo3为主流）

继电器输出应接入独立的安全关断阀（ESD Valve）或跳闸电磁阀，不得与普通报警混用

定期执行“通道偏差测试”和“强制单通道故障测试”，验证表决逻辑有效性

更换模块后，必须重新下载含TMR逻辑的配置文件，并进行完整的回路功能测试

经验表明，一个未经充分测试的TMR系统，其实际可靠性可能低于精心维护的单通道系统——因为复杂性本身即是风险源。

生命周期与采购建议

Bently Nevada 133388-01目前处于现役主力（Active）状态，仍是Emerson推荐用于新建高完整性项目的标准配置。尽管后续有3500/55等增强型号规划，但133388-01凭借成熟的认证记录和广泛的工程验证，预计将持续供货多年。对于现有TMR系统的用户，该模块是不可替代的核心备件；一旦缺货，整个保护架构将降级为非冗余模式，严重违反安全合规要求。

深圳长欣深刻理解133388-01在安全关键系统中的战略地位，长期维持该模块的安全库存。我们所有单元均来自Emerson授权渠道或经严格审计的回收源，每一块都经过上电自检、三通道信号注入测试、2oo3表决逻辑验证及继电器强制导向功能检查，并提供12个月质保与专业技术支持。现货供应，承诺快速交付，确保客户安全屏障永不中断。

As a strategic partner for critical safety components,we recognize that the Bently Nevada 133388-01 is not just a module—it’s a license to operate.Our global sourcing network secures authentic units,while our rigorous QA process—including full TMR functional validation,deviation testing,and safety relay verification—ensures every unit meets OEM and functional safety standards.With ready stock and rapid logistics,we deliver reliability you can trust,empowering plants worldwide to operate safely,compliantly,and continuously.

选择深圳长欣，选择放心，售后无忧 大量现货，当天顺丰发货！！！
