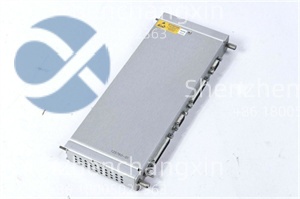

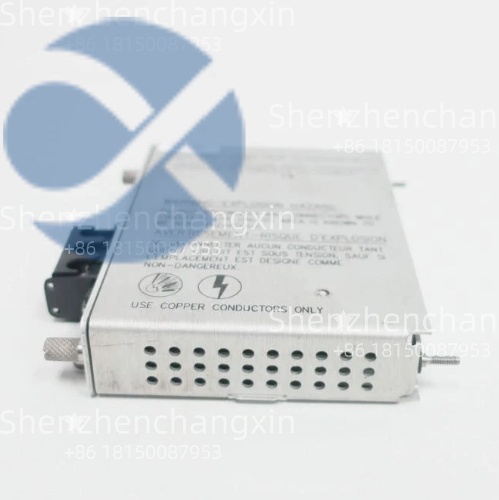

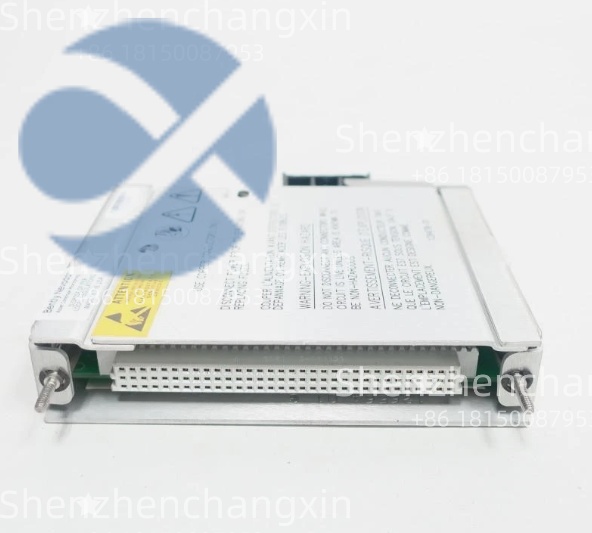

BENTLY 133819-02 | 3500/42M 瞬态数据接口模块

描述

产品概述

在石油化工、电力、冶金等重工业领域，大型关键旋转设备（如汽轮机、离心压缩机、燃气轮机）的安全、稳定、长周期运行是生产的生命线。Bently Nevada的3500系统​作为全球公认的机械保护标准，其价值远超简单的报警停机，更在于其强大的状态监测与故障诊断能力。BENTLY NEVADA 133819-02(3500/42M瞬态数据接口模块)​正是实现这一高级功能的核心“使能”模块。

从系统功能架构看，3500/42M​模块扮演着双重角色。首先，它是一个高精度的多通道转速表，可以同时接收多达4个键相器探头的信号，精确测量轴的旋转速度，为超速、低速保护提供可靠的输入。其次，也是其更重要的价值所在，它是一个瞬态数据记录器。在设备启停或变速过程中，轴的动态行为（如通过临界转速时的振动放大）蕴含着丰富的机械健康信息。133819-02​模块能够以极高的分辨率同步采集转速和与之相关联的振动通道的幅值、相位信息。这套带有精确相位标签的“瞬态数据”，是诊断转子不平衡、不对中、摩擦、叶片共振等复杂故障的“黑匣子”数据。

与系统中单纯的振动监测模块（如3500/45）不同，3500/42M​模块的定位是“关联”与“分析”。它本身不直接提供保护停机功能，而是为操作和维护工程师提供洞察设备内部运行状态的眼睛。通过它采集的启停机波特图(Bode Plot)​和极坐标图(Polar Plot)，工程师可以分析转子的动态响应特性，进行精确的动平衡校正，评估滑动轴承的油膜涡动等，是实现预测性维修(Predictive Maintenance)​的战略性工具。在追求“安、稳、长、满、优”运行的现代化工企业中，配置了133819-02​模块的3500系统，是从“防止事故发生”的被动保护，升级到“预见故障萌芽、优化检修策略”的主动型资产管理的标志。

技术规格

产品型号：133819-02

制造商：BENTLY NEVADA(现为Baker Hughes旗下)

产品类型：瞬态数据接口模块

所属系统：3500机械保护系统

通道数量：4个独立键相器/转速输入通道

输入信号类型：接受来自趋近式探头（如3300 XL 8mm）、磁敏探头或光电编码器的信号

转速测量范围：0至60,000 RPM（取决于探头类型和齿轮齿数）

键相信号要求：每转至少一个脉冲，占空比40%-60%

最小输入电压：-0.5 V至-1.5 V（取决于门槛电压设置）

最大输入电压：-20 V至-22 V

门槛电压：可通过跳线器选择-2.5 Vdc或-5.0 Vdc

输出信号：

缓冲的传感器信号（至监测器模块）

模块状态信号（至框架接口模块）

瞬态数据（通过背板至通讯网关，如3500/22M,3500/92）

LED指示灯：每通道具备“信号强度不足”和“模块正常”LED；模块整体状态LED

供电电源：由3500机架通过背板提供

工作温度范围：-30°C至+65°C

认证：满足API 670等国际标准

主要特点和优势

BENTLY NEVADA 133819-02​的核心优势在于其将关键的相位测量功能专业化、集成化，并以工业级的可靠性服务于最严苛的诊断应用。它不是简单的转速信号中继器，而是一个智能的数据采集与预处理单元。

其首要优势是四通道独立设计带来的应用灵活性。对于复杂机组（如汽轮机-压缩机机组），往往需要在驱动端、非驱动端甚至多个轴承处安装键相器，以全面捕捉转子的动态行为。单个3500/42M​模块即可满足整个机组的键相测量需求，无需占用多个槽位，优化了机架空间和成本。每个通道可独立配置，适应不同现场不同类型的键相传感器。

其次，其可选择的门槛电压是一个至关重要的实用特性。在工业现场，电气噪声、传感器信号抖动是常见问题。通过跳线器将门槛电压设置为更高的-5.0 Vdc，可以有效抑制噪声干扰，确保转速测量的稳定性和相位基准的准确性，避免因误触发导致波特图失真。而对于信号较弱的应用，则可选择-2.5 Vdc​以确保可靠检测。

卓越的信号调理与缓冲：模块对输入的原始键相信号进行整形、滤波，并生成干净、规整的方波脉冲。这个缓冲后的信号再分配给机架内所有的振动监测模块（如3500/45），确保所有振动通道使用的都是同一个高质量的相位参考源，这是进行精确相位分析的前提。

强大的瞬态数据记录能力：模块能够以高数据密度记录转速变化全过程（启动或停机）中的振动幅值和相位，并通过背板总线高效传输给通讯网关。这些数据是生成波特图和极坐标图的基础，是诊断转子动力学问题的黄金标准。

无缝的系统集成与诊断：作为3500家族的有机组成部分，其配置、状态监测和诊断完全集成在System 1​或配套的组态软件中。工程师可以在一个统一的平台上查看实时转速、审查瞬态数据，并进行深入的诊断分析，极大地提高了工作效率和故障识别准确率。

工业级的坚固性与可靠性：其设计遵循API 670等最严格的机械保护标准，能够在高温、高振动等级的恶劣电气室内稳定工作，为关键设备提供不间断的“体检”数据。

对于状态监测工程师和可靠性专家而言，133819-02​模块是不可或缺的诊断利器。它使得基于数据的决策成为可能，能够准确识别出潜在的机械问题，从而有计划地安排停机检修，避免灾难性故障和非计划停产带来的巨大经济损失。

Technical Summary:

The BENTLY NEVADA 133819-02,known as the 3500/42M Transient Data Interface Module,is a specialized component within the renowned 3500 Machinery Protection System.Its primary function is to serve as a high-integrity,multi-channel tachometer and a critical enabler for advanced machine diagnostics.

The module provides four fully independent keyphasor/speed input channels.It conditions signals from a variety of transducers(e.g.,proximity probes,magnetic pickups)to deliver highly accurate rotational speed measurements,which are essential for overspeed protection and general machinery monitoring.Beyond basic speed measurement,its defining capability is the synchronized capture of transient dataduring machine startup and coastdown.It records shaft speed along with the corresponding amplitude and phase data from vibration monitor modules across the entire 3500 rack.

This time-synchronized transient dataset is the foundation for generating foundational diagnostic plots like Bode Plots(amplitude/phase vs.speed)and Polar Plots.These plots are indispensable for rotor dynamics analysis,allowing engineers to identify unbalance,misalignment,resonance conditions,and other faults that are only visible during speed transitions.The module’s selectable threshold voltage per channel ensures reliable signal detection in electrically noisy environments.By providing this critical phase reference and data acquisition function,the 3500/42M transforms the 3500 system from a basic protection system into a comprehensive predictive maintenance tool,enabling data-driven decisions to optimize machine reliability and availability.

应用领域

BENTLY NEVADA 133819-02​的应用完全聚焦于配备有3500系统的大型、高速、关键旋转设备。它的价值在设备的启动、停机和变转速运行工况下最为凸显。

在石油天然气行业，用于监测液化天然气(LNG)生产线中的大型离心式压缩机、海上平台的燃气轮机驱动装置以及长输管线的燃气增压压缩机。通过分析启停机数据，可以监测转子是否发生临时弯曲、评估干气密封的摩擦状态。在发电行业，无论是核电站的主泵、常规火电厂的汽轮发电机组，还是联合循环电厂的燃气轮机，3500/42M​模块采集的瞬态数据用于确认转子的临界转速、验证轴承的动态特性，并为后续的现场动平衡提供精确的配重计算依据。在冶金与化工行业，高转速的离心式空气压缩机、硝酸尾气膨胀机等设备，都依赖其进行持续的健康监控。

其典型的应用场景包括：

新机组调试与验收：绘制初始的波特图，作为机组健康的“指纹”基线，用于未来状态对比。

故障诊断：当振动报警出现时，调取最近的启停机数据，分析振动和相位随转速的变化规律，精确锁定故障原因（如不平衡、松动、共振）。

定期性能评估：在计划停机前，执行一次启停机测试，比较当前数据与基线数据的差异，评估转子系统的老化或积垢程度，为检修工作提供指导。

动平衡服务：在不解体设备的情况下，利用影响系数法，在现场进行高速动平衡校正，大幅缩短检修时间。

在这些应用中，133819-02​模块通常与3300 XL 8mm趋近式探头系统配套使用，构成完整的键相测量链。对于维护团队来说，这个模块是进行深度故障分析、实现从“预防性维修”向“预测性维修”战略转型的核心技术装备。

集成与配置要点

将BENTLY NEVADA 133819-02​模块成功集成到3500​系统并确保其数据准确可靠，需要精确的硬件安装、正确的软件配置和系统级的调试验证。

硬件安装与接线：模块必须插入兼容的3500​机架（如3500/15）的指定槽位。操作必须在系统断电情况下进行。键相器探头的信号电缆应使用屏蔽双绞线，屏蔽层在3500​机架侧单点接地。接线时，需注意探头电源的极性（如果由系统提供EXC电压）。每个通道的门槛电压跳线器必须根据现场信号质量进行正确设置：在信号干净、幅值足够（通常大于5V）的情况下，建议设置为-5.0 Vdc​以提高抗噪能力；如果信号偏弱或有疑问，可先设为-2.5 Vdc​确保检测，再优化传感器安装。

软件配置：使用Bently Nevada的组态软件（如Rack Configuration Software）对模块进行配置。

基本参数设置：为每个启用通道定义“齿数”（通常为1，即每转1个脉冲）和“工程单位”（RPM）。

报警设置：可设置转速的报警值（如超速停机值）和危险值。需要注意的是，3500/42M​模块自身通常不直接触发停机，其报警信息更多用于报警，关键的停机功能由专门的超速保护模块（如3500/77）或通过TDI模块报警联锁实现。

瞬态数据配置：在软件中指定哪些振动监测通道（如3500/45的通道）需要与TDI模块的键相信号进行关联，以便记录瞬态数据。同时需设置瞬态记录的触发条件（如转速变化率）和数据密度。

调试与验证：

上电与状态检查：上电后，观察模块“OK”灯应为绿色常亮。各通道的“信号不足”灯应熄灭（除非探头未安装）。

转速验证：盘车或缓慢启动设备，在组态软件中或通过System 1​观察各通道显示的转速值，应与独立的转速表读数一致。检查缓冲后的键相信号是否已送达指定的振动模块。

瞬态数据测试：在设备检修期间，可进行手动盘车，模拟一个低速转动，验证系统是否能记录下瞬态数据点，并与System 1​等上层软件建立通信。

相位准确性验证：这是高级要求，可在停机时，在轴上做一个标记，通过振动分析仪和键相探头测量进行交叉验证，确保相位读数的基准零点准确。

生命周期与采购建议

生命周期分析：BENTLY NEVADA 133819-02​是3500系统​平台中用于高级诊断的功能模块。3500系统​本身是目前全球在役存量最大、被视为行业标准的机械保护系统，处于技术成熟期，并被制造商（Baker Hughes Bently Nevada）长期强力支持。因此，该模块处于现役主力(Active)​状态，其技术、备件和服务中心将在未来很长一段时间内持续可用。

采购建议：

作为预测性维修的战略备件：对于已配置3500/42M​模块的关键机组，应将其视为重要备件。虽然其故障不会直接导致机组停机（因通常不负责保护停机），但其失效将导致宝贵的诊断数据丢失，使设备运行进入“盲区”。建议根据机组重要性，按“N:1”原则进行储备。

用于系统升级与功能扩展：对于原有3500​系统只具备基本振动保护功能，希望新增启停机分析能力的情况，采购133819-02​模块是实现升级最直接的方式。需同时评估机架是否有空余槽位及软件许可。

注重兼容性与版本：采购时需提供3500​机架的型号和框架接口模块的固件版本信息，以确保完全兼容。

我们的货源与服务承诺：我们（深圳长欣）专注于关键设备状态监测领域的备件保障。我们提供的每一块BENTLY 133819-02​模块，均源自可靠的全球渠道，确保其原装正品。在发货前，每块模块都会在我们的3500系统测试平台上进行全面功能验证：包括上电自检、各通道门槛电压跳线设置测试、模拟键相信号输入并验证其转速测量精度及缓冲信号输出能力。我们将提供详细的测试报告，记录各通道在不同模拟转速下的表现。我们为所有产品提供12个月质量保证，并可就安装配置提供专业建议。我们的目标是确保您获得的不仅是一块电路板，更是一份恢复您高级诊断能力、保障机组可靠运行的信心。

选择深圳长欣，选择放心，售后无忧 大量现货，当天顺丰发货！！！
