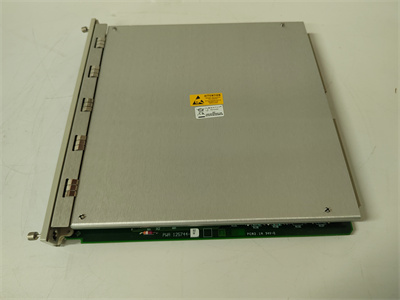

BENTLY 3500/20 125744-02 产品概述

在工业自动化这片江湖里，要是没了通信，再好的传感器也是瞎子聋子。BENTLY3500/20125744-02作为本特利内华达3500系列机械保护系统的“大脑”，也就是咱们行话说的机架接口模块（Frame Interface Module, FIM），其地位那是相当关键。这玩意儿不光是个简单的通讯卡，它是整个监测系统的神经中枢。你把所有的振动、位移、转速信号都采集进来了，要是没它，这些数据就是一堆死数，传不到上位机，也发不了报警给DCS。BENTLY 3500/20 125744-02 负责管理机架背板上的所有数据流量，把各个监测模块采集到的实时数据打包，通过Modbus或者其他协议发送给您的控制系统。

更厉害的是，BENTLY3500/20125744-02肚子里还存着整个机架的“武功秘籍”——也就是系统组态文件。哪怕现场突然断电，只要把这模块插上电，它立马就能把配置信息重新下发给各个监测卡，系统瞬间满血复活，根本不用您手忙脚乱地重新编程。对于搞汽轮机、压缩机保护的老师傅来说，手里备着一块BENTLY 3500/20 125744-02.心里那才叫踏实。它不仅是数据的搬运工，更是系统稳定运行的守护神，缺了它，整个3500机架就成了一堆废铁。

BENTLY 3500/20 125744-02 技术规格

产品型号：3500/20 (P/N: 125744-02)

制造商：Bently Nevada (贝克休斯)

产品类型：机架接口模块 (FIM)

输入电压：由3500机架背板提供 (+5V DC)

功耗：典型值 3.5 Watts

通信端口：2个 RS-232/RS-485 可选端口

支持协议：Modbus RTU, System 1. 3500 Configuration Software

数据存储：非易失性存储器 (保存组态和事件记录)

工作温度：-20°C 到 +65°C (-4°F 到 +149°F)

存储温度：-40°C 到 +85°C (-40°F 到 +185°F)

相对湿度：5% 到 95% (非冷凝)

安装位置：3500机架最右侧槽位 (Slot 13/14 或最后一个槽位)

尺寸规格：符合3500系列半高/全高机架标准

认证：CE, CSA, ATEX (视具体配置而定)

主要特点和优势

说到BENTLY3500/20125744-02** 的优势，那可真不是一句两句能说完的。首先，它的核心能力在于强大的通信集成。它支持多种工业标准协议，比如 Modbus (Modulation Demodulation Bus)，这让它能轻松跟市面上绝大多数的分布式控制系统 (DCS) 或者可编程逻辑控制器 (PLC) 对话。您不用再搞那些复杂的网关转换，直接连线就能用，省去了多少调试的麻烦!而且，它的双端口设计允许您同时连接本地配置电脑和远程监控系统，一边做维护一边看数据，互不干扰，这效率简直飞起。

再一个不得不提的就是它的“记忆”功能。BENTLY3500/20125744-02** 内置了大容量的非易失性存储器。这意味着什么?意味着您的系统组态 (Configuration)、报警历史、甚至是一些瞬态数据 (Transient Data)，断电后都不会丢。在工业现场，电力波动是常事儿，很多系统一断电就得重新下程序，耽误生产不说，还容易出错。但这模块不一样，上电即运行，自动恢复现场，这对于那些要求连续运行、停机成本极高的石化、电力行业来说，简直就是救命稻草。

还有啊，这模块的诊断功能也是相当犀利。它自带LED状态指示灯，能实时显示通信状态、模块健康度以及是否处于旁路 (Bypass) 模式。一旦系统有啥风吹草动，您一眼就能看出来是哪出了问题。配合本特利的System 1软件，它能提供深度的趋势分析 (Trend Analysis) 和故障预警。这种前瞻性的维护能力，让您能从“救火队员”变成“预防专家”，把故障扼杀在摇篮里。总的来说，BENTLY3500/20125744-02** 就是用实力证明了什么叫“稳”，在那些高温、高湿、强震动的恶劣环境下，它照样能稳稳当当干活，绝不掉链子。

The BENTLY3500/20125744-02stands as the undisputed command center of the 3500 Machinery Protection System. Engineered for resilience, this Frame Interface Module (FIM) delivers unparalleled communication reliability in the harshest industrial environments. Its robust architecture ensures seamless data integration between field sensors and your control room, supporting critical protocols like Modbus RTU for direct DCS connectivity. What truly sets theBENTLY 3500/20 125744-02 apart is its intelligent configuration management; it securely stores system parameters in non-volatile memory, guaranteeing instant recovery and operational continuity even after power failures. With advanced diagnostic capabilities and dual-port flexibility, it empowers operators to perform real-time monitoring and maintenance without disrupting process flow. Whether safeguarding high-speed turbines or massive compressors, this module provides the rock-solid foundation necessary for maximizing uptime and ensuring asset safety globally.

应用领域

BENTLY3500/20125744-02的应用范围那叫一个广，只要是转得快的、动静大的关键设备，基本都能看到它的身影。在石油化工行业，大型离心压缩机和蒸汽轮机是心脏设备，一旦振动超标那就是大事故。BENTLY 3500/20 125744-02 在这里充当着贴身保镖的角色，实时监测轴振动、轴位移，一旦数据异常，毫秒级触发联锁停机，保住了设备也就保住了整个工厂的安全。

到了电力行业，燃气轮机和汽轮发电机组对稳定性的要求更是苛刻。BENTLY3500/20125744-02能够将这些巨无霸的运行数据精准传输到电厂的DCS系统，让运行人员随时掌握机组健康状态。特别是在调峰电站，频繁启停对设备冲击大，有了它，每一次启动前的自检和运行中的监控都变得游刃有余。此外，在大型水处理厂的风机、钢铁厂的轧钢机驱动系统中，BENTLY 3500/20 125744-02 同样发挥着不可替代的作用。它不仅仅是个模块，更是连接现场物理世界和数字控制世界的桥梁，不管是在北极的油气田还是热带的化工厂，只要有旋转机械的地方，就有它守护的身影。

相关产品

BENTLY 3500/15：这是3500系列的电源模块，通常和3500/20成对出现，为整个机架提供稳定的电力供应，支持冗余配置。

BENTLY 3500/42：proximitor传感器监测器，专门用来处理电涡流传感器信号，测振动和位移的，必须插在装有3500/20的机架里才能工作。

BENTLY 3500/25：键相器和转速监测模块，用于测量轴的转速和相位，是动平衡和启停分析的好搭档，数据也要通过3500/20上传。

BENTLY 3500/33：16通道继电器输出端子板，配合监测模块使用，当3500/20发出报警指令时，它负责执行停机动作。

BENTLY 3500/22：瞬态数据记录仪，比3500/20更侧重于高速数据采集和存储，适合需要详细故障波形分析的场合，有时可替代或协同工作。

BENTLY 3500/92：通信网关模块，这是更新一代的产品，功能更强大，支持以太网通信，可以作为3500/20的升级替代方案。

BENTLY 125744-01：3500/20的早期硬件版本，功能基本一致，但125744-02在抗干扰和固件兼容性上做了优化。

BENTLY 3500/35：12通道I/O端子板，用于连接加速度计等速度传感器，与3500/20共同构成完整的振动监测回路。

安装与维护

安装前准备: 在动手安装BENTLY3500/20125744-02之前，您得先把机架的电源断了，虽然这货支持热插拔，但为了保险起见，咱还是按规矩来，别让静电或者误操作烧了背板。检查一下机架最右侧的槽位是不是空的，背板针脚有没有歪斜，这可是BENTLY 3500/20 125744-02 的家，得收拾干净了。手里最好备着最新的组态文件，万一模块里没程序或者版本不对，插上电就能直接下载，省得到时候抓瞎。另外，确认一下您的通讯线是RS-232还是RS-485.接头别接反了，不然BENTLY3500/20125744-02** 再好也连不上网。

维护建议: 平时维护BENTLY3500/20125744-02其实挺省心的，主要就是看灯。前面板上的OK灯要是绿得发亮，那就啥事没有；要是闪黄灯或者红灯，赶紧拿电脑连上去查查日志。定期用压缩空气吹吹模块表面的灰尘，特别是散热孔，别让积灰影响了BENTLY 3500/20 125744-02 的散热性能。每隔一两年，建议把组态文件备份一次，毕竟硬件有价，数据无价。如果发现通讯偶尔中断，先别急着换模块，查查接地线和屏蔽层，很多时候是干扰在作祟，不是BENTLY3500/20125744-02** 本身的问题。
