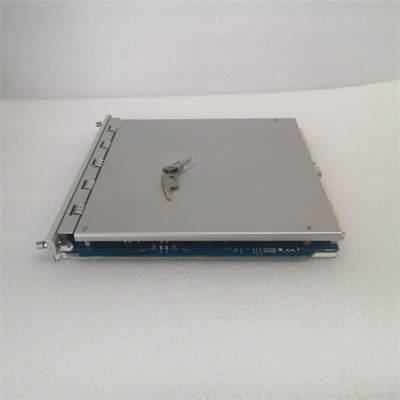

288055-01 产品概述

在旋转机械的江湖里，稳态运行时的数据固然重要，但真正能暴露设备“内伤”的，往往是启停、升速、过临界转速那短短几分钟的瞬态过程。今天咱给各位兄弟亮出的这把“照妖镜”，就是 BENTLY 3500/22M 288055-01.本特利内华达(Bently Nevada)3500系列里的瞬态数据接口模块(Transient Data Interface Module)。这玩意儿可不是普通的记录仪，它是专门用来抓取那些稍纵即逝的关键数据的“高速摄像机”。

BENTLY 3500/22M 288055-01 的核心使命，就是在机组启动、停机或工况剧烈变化时，以极高的采样率连续记录振动、相位、转速等参数的完整波形。对于搞故障诊断的老法师来说，没有 BENTLY 3500/22M 288055-01 记录的波德图(Bode Plot)、极坐标图(Polar Plot)和 cascade 图，就像医生看病没了CT片，只能靠猜。它内置了大容量非易失性存储器，哪怕现场突然断电，之前记录的数据也丢不了。而且，BENTLY 3500/22M 288055-01 支持双通道同步采集，可以同时监测两个不同位置的信号，完美复现转子的动态行为。在3500机架里，它通常作为高级诊断选件存在，平时默默待机，一旦检测到转速变化或触发信号，立马进入战斗状态，把每一个细节都刻画得入木三分。有了 BENTLY 3500/22M 288055-01.您就不再是被动报警，而是能主动预判，真正把设备维护做到了“治未病”的境界。

288055-01 技术规格

产品型号：288055-01

制造商：Bently Nevada (本特利内华达)

产品类型：瞬态数据接口模块 (Transient Data Interface Module)

所属系列：3500 Machinery Protection System

通道数量：2个独立模拟输入通道

输入信号类型：涡流探头 (Proximitor)、速度传感器、加速度计

输入电压范围：-0.5 V 至 -25 V (涡流); ±0.5 V 至 ±20 V (其他)

采样率：最高 100 kHz (每通道，可配置)

分辨率：24-bit ADC (模数转换)

存储介质：板载非易失性闪存 (Non-volatile Flash Memory)

触发方式：转速触发、时间触发、外部数字触发

通讯接口：3500背板总线 (用于数据传输至网关)

工作温度：-20°C 至 +70°C (-4°F 至 +158°F)

存储温度：-40°C 至 +85°C

相对湿度：5% 至 95% (无冷凝)

安装尺寸：3500系列半高模块 (Half-height)

认证标准：CE, UL, CSA, ATEX (可选)

主要特点和优势

说起 BENTLY 3500/22M 288055-01 的本事，那真得好好夸夸。首先，它的“瞬态捕捉”能力堪称一绝。普通监测模块可能几秒才刷新一次数据，而 BENTLY 3500/22M 288055-01 能在毫秒级的时间窗口内，密集采样成千上万个数据点。这种高采样率 (High Sampling Rate) 让它能清晰捕捉到转子通过临界转速时的共振峰值，哪怕是极短的摩擦、碰磨信号，也休想逃过它的法眼。这对于分析油膜振荡、气流激振等复杂故障至关重要。

再一个就是它的“智能触发”机制。BENTLY 3500/22M 288055-01 不仅仅傻傻地录，它能根据转速变化率、绝对转速值或者外部开关量信号自动启动记录。您可以设定“当转速超过3000rpm且振动大于50um时开始录制”，这样既节省了存储空间，又确保了只记录最有价值的数据段。而且，它支持“环形缓冲” (Ring Buffer) 模式，永远保留触发前一段时间的数据，让您能看到故障发生前的完整过程，这对于追溯事故原因简直是神器。

还有个小细节特别赞，BENTLY 3500/22M 288055-01 与3500系统的其他模块(如键相器、振动监测器)无缝协同。它直接从背板获取经过调理的键相信号，确保所有波形都与转角严格同步，生成的波德图相位准确无误。配合System 1等上位机软件，BENTLY 3500/22M 288055-01 记录的数据能自动生成各种专业图表，让工程师一眼看穿设备病灶。在追求极致可靠性的现代工厂，BENTLY 3500/22M 288055-01 凭借其卓越的数据保真度和灵活的触发策略，成为了旋转机械深度诊断不可或缺的“法医鉴定官”。

The BENTLY 3500/22M 288055-01 Transient Data Interface Module is the ultimate tool for capturing the dynamic heartbeat of rotating machinery during critical transitions. Engineered for high-fidelity data acquisition, it records high-resolution waveforms of vibration, position, and speed with exceptional temporal precision, ensuring no transient event goes unnoticed. Its intelligent triggering mechanisms—based on speed, time, or external events—guarantee that only the most relevant data is captured and stored in its robust non-volatile memory, safeguarding against power loss. With dual-channel synchronous sampling and seamless integration into the 3500 architecture, the BENTLY 3500/22M 288055-01 delivers accurate Bode, Polar, and Cascade plots essential for diagnosing resonance, rubs, and instability. Whether for commissioning new turbines or troubleshooting complex vibrations, this module provides the deep insights needed to optimize machine performance and prevent catastrophic failures, making it an indispensable asset for any serious reliability program.

应用领域

您问 BENTLY 3500/22M 288055-01 都在哪儿显身手?那基本都是些对启停过程极其敏感的大型机组。首当其冲的就是火力发电和核电站的汽轮发电机组，几十吨的转子在升速过程中要经过好几个临界转速区，这时候的振动特性直接决定了机组能否安全并网。BENTLY 3500/22M 288055-01 在这里全程记录，帮助工程师精确调整动平衡，避开共振区。

再看石油化工行业的大型离心压缩机和燃气轮机，这些机组往往采用可变转速驱动，工况变化频繁。BENTLY 3500/22M 288055-01 能捕捉每次加负荷、减负荷时的瞬态响应，帮助分析喘振边界和叶片完整性。在风力发电领域，虽然转速相对较低，但变桨过程和紧急停机时的冲击载荷也需要详细记录，BENTLY 3500/22M 288055-01 的宽频响特性让它能轻松应对。还有在水泥、矿山的大型风机检修后，试车阶段必须用 BENTLY 3500/22M 288055-01 来验证维修效果，确保转子动力学特性恢复正常。总之，只要是涉及大型旋转机械的调试、大修后验收、或者疑难故障诊断，BENTLY 3500/22M 288055-01 都是幕后的大功臣，它用数据还原真相，让每一次启停都心中有数。

相关产品

玩瞬态分析，光有记录模块可不够，咱得凑齐一套“侦探组”。跟 BENTLY 3500/22M 288055-01 搭配最紧的，首先是 BENTLY 3500/25 增强型键相器模块，没有精准的键相信号，BENTLY 3500/22M 288055-01 录出来的波形就没有相位参考，全是废数据。然后是 BENTLY 3500/42M 近程振动监测模块，它负责提供实时的振动幅值，触发 BENTLY 3500/22M 288055-01 开始记录。

通讯方面，BENTLY 3500/92 通讯网关必不可少，它负责把 BENTLY 3500/22M 288055-01 里存储的海量数据快速导出到上位机软件。如果您需要更高级的分析，BENTLY System 1 状态监测软件是必配，它能将 BENTLY 3500/22M 288055-01 的数据转化为直观的波德图和频谱图。传感器方面，BENTLY 3300 XL 8mm电涡流探头系统是数据源头，其线性度和频响直接影响记录质量。还有 BENTLY 3500/15 电源模块为整个系统提供稳定能量。这些模块与 BENTLY 3500/22M 288055-01 协同工作，共同构建了一个从感知到记录再到分析的完整诊断链条。

安装与维护

安装前准备: 动手装 BENTLY 3500/22M 288055-01 之前，先得确认您的3500机架固件版本是否支持该模块，老版本可能需要升级。检查背板插槽是否清洁，确保接触良好。规划好触发逻辑，是需要转速触发还是外部干接点触发?提前布好线。如果是双通道采集，确认两个通道的传感器类型和量程设置一致，避免数据偏差。

维护建议: 平时巡检多留意 BENTLY 3500/22M 288055-01 面板的状态灯，特别是“Record”和“Fault”指示灯。定期通过通讯网关下载并清空存储空间，防止存满了导致新数据无法记录(虽然它有覆盖机制，但主动管理更好)。每次机组大修或启停后，务必检查 BENTLY 3500/22M 288055-01 是否成功捕获了数据，波形是否完整。如果发现数据有丢包或时间戳错乱，及时检查背板通讯或更换模块。记住，BENTLY 3500/22M 288055-01 是“养兵千日，用兵一时”，平时不维护，关键时刻掉链子就麻烦了，定期测试触发功能是必不可少的功课。
