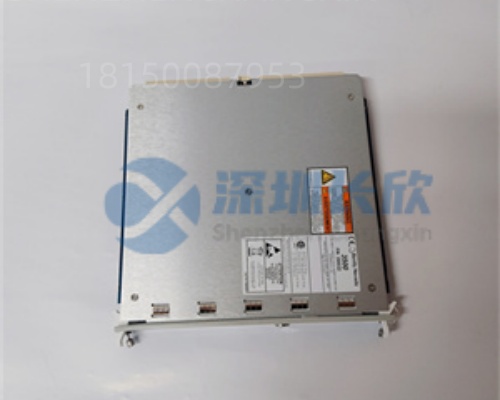

BENTLY 3500/22M 288055-01 技术规格
产品型号：BENTLY NEVADA 3500/22M
订货号(Part Number)：288055-01
制造商：Bently Nevada(Emerson Automation Solutions)
产品类型：动态信号输入模块(Dynamic Signal Input Module)
适用平台：3500 机械保护系统(Machinery Protection System)
通道数量：4 独立通道
支持传感器类型：
• 电涡流位移传感器(Proximitor®)：-24 VDC 供电，输出 -2 ~ -18 VDC(对应 0–2 mm 位移)
• 速度传感器(Velomitor®)：交流电压输出(典型 100–500 mV/IPS)
• 加速度传感器(ICP®/IEPE)：恒流源供电(2–10 mA)，输出 mV/g
信号处理功能：
• 可配置高通/低通滤波(0.5 Hz – 10 kHz)
• 积分(将加速度→速度，速度→位移)
• RMS、Peak、Peak-to-Peak 值计算
• 用户自定义报警死区(Deadband)
报警输出：
• 每通道独立 Alert(预警) 和 Danger(危险/停机) 继电器信号(TTL电平，送至3500/42M等输出模块)
• 报警逻辑：可设为“锁存”或“非锁存”
分辨率：24 位 ADC
最大采样率：100.000 samples/sec(每通道)
频率范围：0.5 Hz – 10 kHz(取决于滤波设置)
前面板指示：
• 每通道2个LED：OK(绿)、Alarm(红)
• 模块状态LED：TX/RX(通信)、OK、Fault
安装方式：插入3500标准框架(如3500/20 Rack Interface)
工作温度：0°C 至 +65°C
防护等级：IP20(需安装于控制柜内)
认证：CE, UL, cUL;ATEX/IECEx 可选(需特定后缀)
符合标准：API 670(石油天然气行业机械保护标准)
MTBF：>300.000 小时
BENTLY 3500/22M 288055-01 产品概述
在Bently Nevada 3500这套全球领先的机械保护系统中，3500/22M 288055-01 是当之无愧的“核心感知单元”。它直接连接现场的振动、位移传感器，将微弱的物理信号转化为高保真数字数据，并实时判断设备是否处于安全运行状态。
3500/22M 的强大之处在于其每通道完全独立的设计：每个通道拥有自己的信号调理电路、滤波器、积分器和报警逻辑。这意味着你可以同时监测一台汽轮机的轴振(用Proximitor)、一台风机的轴承座振动(用Velomitor)和一台泵的壳体加速度(用ICP)，而互不干扰。更智能的是，它能通过软件将加速度信号积分成速度值——无需额外硬件，即可满足不同行业对振动评价标准(mm/s vs μm)的需求。
几十年来，从核电站主冷却泵到千万吨炼油厂压缩机，BENTLY 3500/22M 以卓越的长期稳定性、抗噪能力和快速响应，成为重工业旋转机械保护的黄金标准。它不只“看见”问题，更能“判断”风险，并在灾难发生前果断出手。
主要特点和优势
BENTLY 3500/22M 288055-01 最核心的价值，是“多功能 + 高保真 + 快响应”。
多功能：一卡兼容位移、速度、加速度三大类传感器，大幅降低备件种类与工程复杂度;
高保真：24位ADC + 100 kHz采样率，完整捕捉高频冲击(如轴承剥落、齿轮断齿);
快响应：从信号超限到输出Danger指令 < 10 ms，满足API 670对保护系统响应时间的要求。
再说它的“系统智能性”。3500/22M 支持报警死区(Deadband)设置，避免在报警阈值附近频繁抖动;报警可配置为“锁存”模式——一旦触发Danger，即使信号回落也需人工复位，防止设备在故障未排除时重启。这些细节，正是专业机械保护与普通监测的本质区别。
The BENTLY NEVADA 3500/22M (288055-01) is the cornerstone of machinery health monitoring in critical industrial applications. With four fully independent channels supporting displacement, velocity, and acceleration sensors, it delivers laboratory-grade signal fidelity in harsh plant environments. Advanced features like per-channel integration, configurable filtering, and API 670-compliant alarm logic enable precise, reliable protection against catastrophic failures. Fully integrated with the 3500 framework and Emerson’s System 1 software, it provides not just data—but actionable insight into the condition of your most valuable rotating assets.
应用领域
BENTLY 3500/22M 288055-01 广泛应用于所有依赖大型旋转设备连续、安全运行的行业：
电力行业：汽轮发电机组轴振动/偏心监测、锅炉给水泵轴承振动;
石油化工：裂解气压缩机轴位移、循环氢压缩机壳体振动、催化主风机喘振检测;
天然气/LNG：离心压缩机轴承座速度监测、液化冷箱泵组加速度分析;
冶金/水泥：大型烧结风机、原料磨减速机状态监控。
尤其在API 670合规项目中，3500/22M 几乎是强制选择——因其报警逻辑、响应时间和可靠性均经过严格验证，可直接用于SIL等级的安全关断回路。
选型指南 / 购买建议
选 BENTLY 3500/22M 288055-01.注意三点：
确认传感器类型：若使用Proximitor，需确保3500框架提供-24VDC电源(通过3500/15电源模块);
区分版本：“M” 表示增强型(支持更多诊断和通信功能)，旧版为3500/22(无M);
注意订货号：“288055-01” 是当前主流硬件版本，混用旧版可能导致配置失败或性能降级。
最后强调：振动监测关乎重大设备安全，切勿采购翻新、拆机或仿制品!认准Emerson原厂标签、独立包装、序列号可查。
常见问题解答 (FAQ)
Q：3500/22M 能直接输出4–20 mA吗？
A：不能。它是纯保护型输入卡，无模拟量输出。如需4–20 mA送至DCS，需另配 3500/92 通讯网关 或 3500/22T 带变送输出版本(特殊订货)。
Q：支持HART或Modbus通信吗？
A：不直接支持。但可通过 3500/92 Gateway 将数据转为 Modbus TCP/RTU 或 OPC，接入上位系统。
Q：报警继电器信号是什么电平？
A：TTL 电平(0–5 VDC)，专用于驱动3500框架内的输出模块(如3500/42M)，不可直接接外部负载!
Q：能否用于往复式压缩机监测？
A：可以，但需注意：往复机高频振动可能超出标准滤波范围，建议启用高通滤波并提高采样率。
客户案例分享 / 成功应用解析
华北某千万吨级炼油厂2024年对催化装置主风机实施保护升级，采用 BENTLY 3500/22M 288055-01 监测4个轴承座振动(Velomitor)。一次因叶片积垢导致不平衡，振动值在3秒内从3 mm/s升至12 mm/s，3500/22M立即触发Danger信号，联动3500/42M停机，避免转子飞裂事故。设备主管感叹：“3500/22M不仅救了设备，更救了人!”该项目获集团年度安全金奖。
相关产品
BENTLY 3500/42M (176449-02)：4通道继电器输出模块，接收3500/22M报警信号
BENTLY 3500/15：-24VDC电源模块，为Proximitor传感器供电
BENTLY 3500/20：框架接口模块(Rack Interface)，提供通信与背板管理
BENTLY 3500/92：通讯网关，支持Modbus、Ethernet/IP、OPC输出
Proximitor 3300 XL：电涡流位移传感器，经典搭配
Velomitor CT：速度传感器，用于壳体振动监测
Emerson System 1：机械设备健康管理与诊断平台
安装与维护
安装前准备: 将 BENTLY 3500/22M 288055-01 插入3500框架指定槽位，确保金手指完全接触。传感器电缆使用双层屏蔽线(如BNC或Lemo)，外屏蔽接机壳，内屏蔽接传感器参考地。首次上电前，在3500 Configuration Software中设置每通道的传感器类型、量程、滤波、报警阈值。
维护建议: 日常巡检看前面板Alarm红灯是否异常亮起。每季度执行“Loop Test”：用校验仪注入标准信号，验证报警功能。每年清洁模块散热孔。3500/22M 本身免校准，但建议每2年对传感器进行一次现场校验。记住：好保护，始于好信号!
产品保障
我们深知，一块 BENTLY 3500/22M 288055-01 可能关系到价值数千万的设备乃至人员生命安全。深圳长欣[http://www.cnplcdcs.com
]郑重承诺：所有出库3500/22M均为Emerson原厂全新正品，附带出厂校准报告、API
670合规声明及完整测试记录。我们提供18个月质保，并由资深Bently Nevada认证工程师提供从选型、配置到故障诊断的全程技术支持。在安全这条路上，我们不做“备件贩子”，只做值得托付的技术伙伴——这事儿，咱得对得起信任!
Shenzhen Changxin [http://www.cnplcdcs.com
]
treats every BENTLY NEVADA 3500/22M (288055-01) as the first line of defense for your critical rotating machinery. Each unit is sourced directly from Emerson and validated for signal integrity, channel isolation, and alarm response accuracy. Our team includes Bently Nevada-certified specialists with decades of field experience in power, oil & gas, and chemical plants across Asia. We understand that in machinery protection, there are no second chances. That’s why we deliver not just hardware—but guaranteed reliability. Partner with us, and let’s keep your operations safe, stable, and running at peak performance.
