Bently 3500/25 通用继电器模块

描述

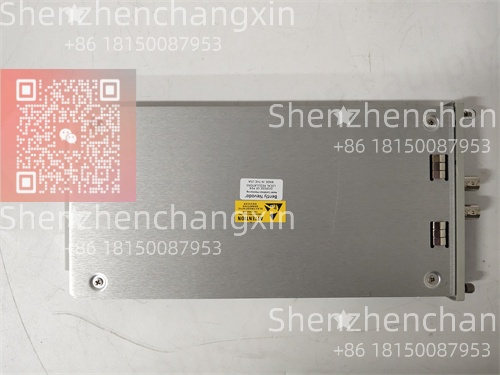

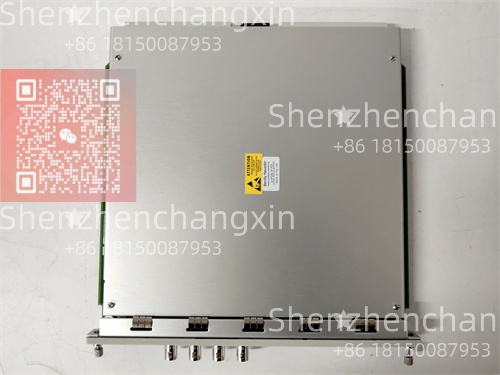

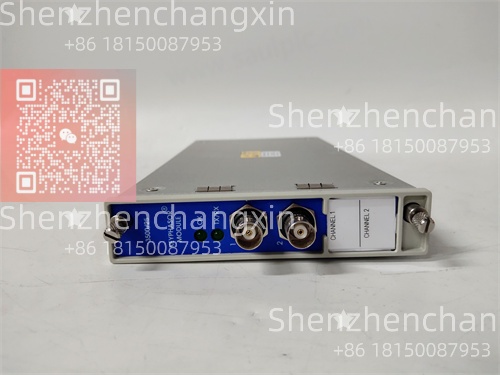

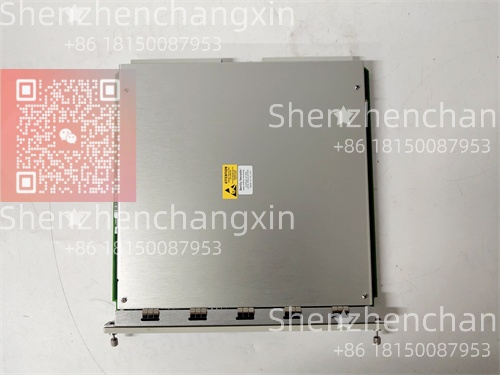

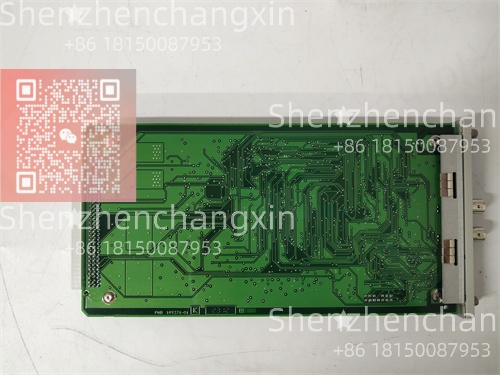

Bently 3500/25产品概述

这Bently 3500/25，说白了就是本特利内华达（Bently Nevada）3500 Machinery Protection System(MPS)机箱里的“万能开关手”——通用继电器模块(General Purpose Relay Module)。它不是用来直接测量振动、位移或转速的传感器接口，它的核心任务是执行和传递。

在旋转机械（如汽轮机、压缩机、大型电机）的保护系统中，3500框架内的其他模块（如3300系列的振动监测卡3500/42、键相卡3500/22、转速卡3500/44等）负责采集和分析传感器信号。当监测到的参数（如振动值）超过预设的“报警”或“危险”阈值时，这些模块会通过机箱背板总线向系统发出“需要动作”的信号。而3500/25，就是那个“动手”的角色。它接收这些内部信号，然后闭合或断开自己板载的8个独立的机电继电器，从而驱动外部的大功率负载。

想象一下：当压缩机振动过大，达到“危险”级别时，3500/42振动模块判断需要紧急停机。它不直接去拉断主电源，而是告诉3500/25：“兄弟，该干活了！”3500/25收到指令，立刻动作，它内部的一个继电器触点闭合，这个触点串联在“紧急停机电磁阀”的供电回路里，电磁阀得电打开，切断汽轮机的进汽，机器安全停机。这就是3500/25最典型、最重要的应用——执行保护性停机。

除了停机，它还能驱动“报警灯”亮起、“喇叭”鸣响、向DCS系统发送“设备故障”状态信号、或者控制其他辅助设备的启停。它的输出是干接点(Dry Contact)，即纯粹的物理开关（SPDT-单刀双掷），不提供电压，只负责通断，因此可以安全地连接各种不同电压等级（如24V DC,110V AC,220V AC）的外部电路，通用性极强。

Bently 3500/25技术规格

产品型号：Bently 3500/25

制造商：Bently Nevada(现为Baker Hughes旗下)

产品类型：通用继电器输出模块

安装位置：3500机箱的任意槽位（除1、2号主控槽）

通道数：8个独立可编程继电器

继电器类型：机电式(Electromechanical Relay)

触点配置：SPDT(单刀双掷)-包含常开NO、常闭NC、公共COM端子

触点额定值：

阻性负载：5A 30V DC,2A 125V AC,1A 250V AC

感性负载（如电磁阀、接触器线圈）需降额使用，具体参考手册。最大开关功率：150VA/70W电气寿命：>100,000次(在额定负载下)机械寿命：>10,000,000次响应时间：动作时间<15ms,释放时间<5ms编程方式：通过3500框架配置软件(如Trendmaster Pro,System 1)在机架主控模块（3500/22或3500/92）中进行配置。可编程功能：

每个继电器可关联到框架内任意模块的任意报警/危险状态、通道OK/通道Bad状态、模块OK/模块Bad状态、框架OK/框架Bad状态、或特定的Modbus寄存器状态。

可设置延迟时间(Delay)、脉冲宽度(Pulse Width)等。通信：通过机箱背板与主控模块通信，主控模块可通过Modbus RTU/ASCII或以太网将继电器状态上传给上位系统。状态指示：前面板有LED指示灯，显示每个继电器的当前状态（开/关）、模块电源状态、通信状态、模块自检状态。工作温度：0°C至60°C存储温度：-40°C至80°C湿度：5%至95%非冷凝(无冷凝)电源：由3500机箱背板提供(+5V,+12V,-12V)功耗：典型值<5W符合标准：CE,UL,CSA,ATEX(取决于具体认证型号)

主要特点和优势

这Bently 3500/25的优势，在于其灵活性、可靠性和集成性。

灵活性(Flexibility)：8个继电器，每个都可以在软件中自由编程，关联到系统内几乎任何需要监控的状态点。这种“软连接”方式，远比传统的硬接线灵活得多。系统逻辑变更时，只需改软件配置，无需重新接线。

可靠性(Reliability)：作为保护系统的关键执行环节，3500/25本身的设计就强调可靠性。继电器是工业级的，寿命长。前面板的LED提供了直观的状态指示，便于维护人员快速诊断。模块具备上电自检功能。

集成性(Integration)：它无缝集成在3500系统框架内，通过背板总线与所有其他模块通信。这保证了信号传递的快速、准确和同步。同时，它的状态可以通过Modbus等标准协议被上位监控系统（如DCS、SCADA）读取，实现了信息的透明化。

The Bently 3500/25 is a General Purpose Relay Module for the Bently Nevada 3500 Machinery Protection System.It provides eight programmable SPDT relay outputs used to actuate external devices such as shutdown solenoids,alarm lights,and control relays based on machine condition alarms(e.g.,Alert,Danger)or system status from any module within the 3500 rack.Configured via the rack’s host software,the 3500/25 offers flexible,reliable switching for critical protection and control functions,serving as the vital link between the monitoring system and field equipment.

应用领域

这Bently 3500/25的应用领域，与3500系统的应用完全重合。在大型火力发电厂，它用于驱动汽轮发电机组的ETS（紧急跳闸系统）电磁阀；在石油天然气平台，它控制大型压缩机的停机和报警；在化工厂，它保护关键的离心式压缩机和大型泵组；在水处理厂，它监控大型水泵的运行状态并触发保护。凡是使用Bently Nevada 3500系统进行关键旋转机械保护的场合，3500/25都是不可或缺的执行输出模块。

相关产品

Bently 3500/22：框架接口模块(FIM)，主控之一，与3500/25配合工作。

Bently 3500/92：高级框架接口模块(AFIM)，更强大的主控。

Bently 3500/42：4通道振动监测模块，3500/25常接收其报警信号。

Bently 3500/44：转速/键相监测模块。

Bently 3500/45：轴向位移/胀差监测模块。

Bently 3500/85：8通道模拟量输入模块。

Bently 3500/15：电源模块，为整个机箱供电。

Bently 3500 Rack：19英寸机箱，用于安装所有模块。

Bently 3300 XL Sensors：如3300 8mm探头、延伸电缆、前置器，为监测模块提供信号。

Trendmaster Pro/System 1 Software：用于配置3500/25等模块的软件。

Relay Terminal Boards：用于方便地连接继电器输出线缆。

安装前准备:安装这Bently 3500/25，必须确保3500机箱已完全断电！这是硬性规定，否则可能损坏模块或机箱背板。准备好防静电手环。从防静电袋中取出模块。确认机箱内有空余的模块槽位（3号槽及以后）。

安装步骤:

对准导轨：将3500/25模块的左右导轨对准机箱槽位的导槽。

平稳插入：双手均匀用力，将模块平稳推入，直到完全就位，前面板与机箱面板平齐，且固定螺丝孔对齐。

固定螺丝：用合适的螺丝刀拧紧前面板上的固定螺丝。

连接输出线：根据接线图，将外部设备的控制线（如停机电磁阀线圈线）连接到模块背面端子排的对应继电器触点（COM,NO,NC）上。务必确保接线牢固，极性正确（对于有极性要求的负载）。

通电与配置：恢复机箱电源。使用配置软件（如Trendmaster Pro）连接到3500机架的主控模块（3500/22或3500/92），在软件中找到3500/25模块，进行通道配置（关联哪个报警源、设置延迟等），并下载配置。

维护建议:维护这Bently 3500/25，主要看前面板LED指示灯。每个继电器状态灯（通常绿色）亮表示继电器动作（触点闭合）。如果模块有故障，会有相应的故障灯（如红色）亮起。定期检查接线端子是否松动。在系统维护时，可以通过软件强制继电器动作，来测试其功能和外部回路是否正常。注意，继电器是机械部件，有寿命限制，长期频繁动作后需关注其状态。

产品保障

老铁，这Bently 3500/25，可是保护“心脏”设备的“最后一道闸”！咱“深圳长欣”（www.cxdcs.cn）出的每一块，都是正经原厂货，渠道清白，经过严格上电测试（Check Out），确保继电器动作正常、指示灯无误。咱懂这玩意儿多重要，绝不拿翻新板或兼容板当新板卖！货出去了，有质保，真遇到问题（比如继电器不动作、指示灯异常），我们负责到底。技术上，咱能指导你查接线、看软件配置。选择我们，就是选择了一个敬畏安全、能让你的保护系统“令行禁止”的可靠伙伴。这块“万能开关手”，必须得让它在你的3500机箱里，稳稳当当地再战几个春秋！

At Shenzhen Changxin,we provide genuine Bently Nevada spares with integrity.Every 3500/25 General Purpose Relay Module is guaranteed authentic and tested,ensuring reliable operation in your critical machinery protection system.We understand the vital role this module plays in safeguarding your equipment and personnel.Our commitment to quality and support makes us a trusted partner for maintaining the safety and uptime of your Bently 3500 installations.
