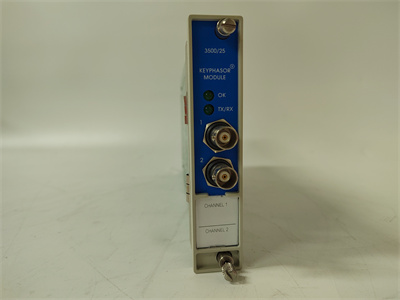

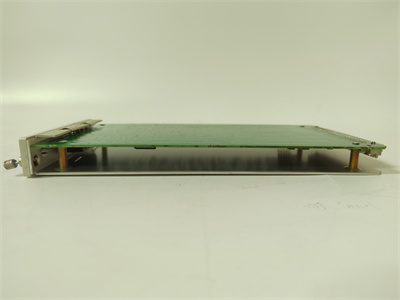

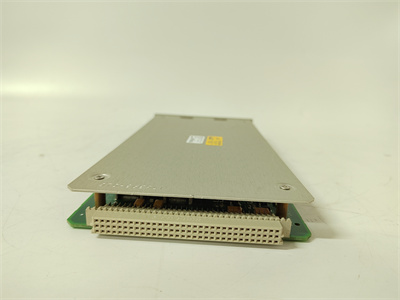

3500/25 149369-01 产品概述

在工业自动化这片江湖里，要是没了相位参考，振动监测那就是个“睁眼瞎”。这时候，BENTLY3500/25 149369-01就得站出来撑场面了。作为本特利内华达3500机械保护系统里的核心卡件，BENTLY 3500/25 149369-01 专门负责干一件大事：接收来自现场键相探头(Keyphasor Probe)的原始脉冲信号。甭管你是电涡流传感器还是磁阻传感器送来的信号，只要进了BENTLY3500/25 149369-01** 的门，它都能给你调理得明明白白，转换成干净利落的标准TTL方波。

这玩意儿可不是简单的信号转换器，它是整个监测系统的“节拍器”。想象一下，汽轮机转得飞快，振动数据满天飞，要是没有个统一的参考点，你根本不知道振动高峰发生在转子的哪个角度。BENTLY3500/25 149369-01通过背板把这些处理好的键相信号广播给机架里的其他兄弟模块，比如振动监测器、差胀监测器。这样一来，大伙儿都有了共同的“时间基准”，相位分析、阶次跟踪、启停机Bode图绘制，那都不叫事儿。可以说，BENTLY 3500/25 149369-01 就是您构建高可靠性旋转机械保护系统不可或缺的“大脑神经中枢”，缺了它，整个系统就少了灵魂。

3500/25 149369-01 技术规格

产品型号：3500/25 149369-01

制造商：Bently Nevada (贝克休斯)

产品类型：键相位器模块 (Keyphasor Module)

输入通道：2路独立通道

输入信号类型：电涡流、磁阻、TTL/CMOS

输入阻抗：高阻抗 (>100 kΩ) / 低阻抗可选

触发电平：软件可组态 (-2V 至 +12V)

滞后电压：软件可组态 (50mV 至 2V)

输出信号：TTL电平，通过背板分配

供电要求：-24 VDC (由3500电源模块供电)

功耗：典型值 3.5 W

工作温度：-30°C 至 +65°C (-22°F 至 +149°F)

存储温度：-40°C 至 +85°C

相对湿度：5% 至 95% (非冷凝)

安装方式：3500系列机架插槽安装

尺寸标准：半高度或全高度机架兼容

认证标准：CE, UL, CSA, ATEX (视具体配置)

主要特点和优势

说起BENTLY3500/25 149369-01的本事，那可真不是盖的。首先，它的信号调理能力堪称一绝。工业现场环境复杂，电磁干扰 (Electromagnetic Interference, EMI) 无处不在，探头信号往往夹杂着噪声。BENTLY 3500/25 149369-01 内置了强大的滤波电路和可调滞后 (Hysteresis) 功能，能有效剔除杂波，确保在低转速或信号幅值波动时也能精准触发，绝不误报漏报。这对于分布式控制系统 (Distributed Control System, DCS) 下游的数据准确性至关重要。

再者，双通道设计是它的一大亮点。一台机器往往有多个转子需要监测，或者需要冗余备份。BENTLY3500/25 149369-01** 提供两个完全独立的处理通道，您可以同时接入两个不同位置的键相探头，互不干扰。这种灵活性让它能轻松应对多轴压缩机 (Multi-shaft Compressor) 或复杂汽轮机组的监测需求。而且，所有参数设置都可以通过软件在线完成，无需拔插跳线，大大降低了维护难度，提升了可编程逻辑控制器 (Programmable Logic Controller, PLC) 系统集成的便捷性。

还有不得不提的背板广播技术。传统的接线方式需要把键相信号拉到每个监测仪表，线束复杂且容易出错。BENTLY3500/25 149369-01利用3500系统的高速背板总线，将处理后的信号直接分发给机架内所有需要相位的模块。这不仅节省了大量的外部接线，还提高了系统的整体可靠性 (Reliability)。无论是用于安全仪表系统 (Safety Instrumented System, SIS) 的联锁保护，还是用于状态监测 (Condition Monitoring) 的数据分析，BENTLY 3500/25 149369-01 都能提供毫秒级的响应速度和极高的信号完整性。

最后，它的兼容性极强。无论是老旧机组改造，还是新建项目，BENTLY3500/25 149369-01** 都能完美融入现有的3500架构。它支持多种传感器类型，从常见的电涡流 (Eddy Current) 到磁电式速度传感器，统统吃得下。这种“不挑食”的特性，加上本特利一贯的工业级耐用设计，让它在石油、化工、电力等严苛环境中屹立不倒。对于追求人机界面 (Human Machine Interface, HMI) 数据精准度的工程师来说，选它准没错。

The BENTLY3500/25 149369-01stands as a cornerstone in the realm of rotating machinery protection, delivering unparalleled signal conditioning for Keyphasor applications. Engineered to thrive in the harshest industrial environments, this module transforms raw, noisy pulses from eddy current or variable reluctance sensors into pristine TTL signals. Its dual-channel architecture offers exceptional flexibility, allowing simultaneous monitoring of multiple shafts or providing critical redundancy for high-availability systems. What truly sets theBENTLY 3500/25 149369-01 apart is its advanced digital signal processing capabilities, featuring software-configurable trigger levels and hysteresis. This ensures rock-solid performance even during slow-roll conditions or when signal amplitudes fluctuate wildly, eliminating false trips that could halt production.

By leveraging the high-speed backplane of the 3500 system, the BENTLY3500/25 149369-01distributes precise phase reference data to all monitor modules within the rack, streamlining wiring and enhancing overall system reliability. This seamless integration is vital for complex vibration analysis, including order tracking, Bode plots, and polar diagrams, which are essential for predictive maintenance strategies. Whether deployed in a gas turbine power plant or a petrochemical compressor station, this module guarantees the accuracy and integrity of your critical machine data. Its robust design complies with global safety and EMC standards, making it the trusted choice for engineers who demand zero compromise on performance and uptime. With theBENTLY 3500/25 149369-01. you are not just buying a component; you are investing in the operational stability of your entire asset portfolio.

应用领域

BENTLY3500/25 149369-01的身影，几乎遍布所有跟“转”有关的硬核工业场景。先说电力行业，那些巨型汽轮发电机组，转速高达3000转甚至更高，振动稍微大点就是大事故。BENTLY 3500/25 149369-01 在这里就是守护神，它提供的精确相位信息，帮助工程师在机组启动过程中实时监控转子偏心度，防止动静摩擦，还能在运行中精准定位不平衡质量点，指导在线动平衡。

再看石油化工领域，大型离心压缩机和燃气轮机是工厂的心脏。这些设备往往由多个转子串联，结构复杂。BENTLY3500/25 149369-01的双通道能力在这里大展拳脚，可以同时监测高压转子和低压转子的键相，为防喘振控制和轴系对中提供关键数据。一旦检测到异常相位变化，系统能立即联锁停机，避免灾难性损坏。在造纸、钢铁、水处理等行业的大型风机和泵组上，BENTLY 3500/25 149369-01 同样是标配。它帮助维护团队从“事后维修”转变为“预测性维护”，通过趋势分析提前发现轴承磨损、联轴器不对中等隐患。

甚至在一些特殊的测试台架上，BENTLY3500/25 149369-01也是数据采集系统的核心。无论是研发新型航空发动机，还是测试高速电机，都需要极高精度的转速和相位基准，BENTLY 3500/25 149369-01 凭借其卓越的信号调理性能，成为了实验室和现场测试工程师的得力助手。总之，只要有旋转机械的地方，就有BENTLY3500/25 149369-01** 的用武之地，它用精准的脉冲守护着工业脉搏的平稳跳动。

相关产品

3500/42-01-01：这是3500系列的4通道振动监测器，通常与3500/25 149369-01 搭配使用，利用其提供的键相信号进行相位分析。

3500/45-01-01：差胀及轴向位移监测器，同样依赖3500/25 149369-01 提供的参考信号来精确测量转子相对于缸体的位置。

3500/53-01-01：超速保护模块，虽然主要功能是超速跳闸，但在某些配置下也会参考键相信号进行转速验证。

3500/05-02-04-00-00-00：半高度机架，3500/25 149369-01 必须安装在此类机架中才能工作，是其物理载体。

330130-040-01-00：3300 XL 前置器，常与电涡流探头配合，将信号送给3500/25 149369-01 进行处理。

3500/22-01-01-00：瞬态数据接口模块，用于将3500/25 149369-01 采集到的键相及振动数据传输至上位机系统。

3500/01-01-00：框架接口模块 (FIM)，负责整个3500机架的通信，与3500/25 149369-01 协同工作实现远程监控。

3300 XL 8mm 探头：直接产生键相脉冲的传感器，是3500/25 149369-01 的信号来源。

3500/92-01-01-00：通讯网关模块，可将包含键相数据的系统信息转换为Modbus等协议输出。

149369-02：3500/25 的后续升级版本或不同固件版本，功能相似但可能在处理速度或兼容性上有细微差别。

安装与维护

安装前准备: 在把BENTLY3500/25 149369-01塞进机架之前，咱得先把活儿做细了。首先，确保3500机架已经断电，这可是保命的事儿，带电插拔容易烧坏背板芯片。检查机架槽位是否干净，无灰尘无异物，特别是金手指接触点要光亮。确认您的系统配置软件里已经定义好了该槽位为键相位器模块，不然插上去也认不出来。准备好合适的工具，螺丝刀得趁手，防静电手环最好戴上，毕竟这BENTLY 3500/25 149369-01 也是娇贵的电子元件。接线时，看清端子定义，屏蔽层要单端接地，避免地环路引入噪声，信号线尽量远离动力电缆，别让强电干扰了弱电信号。

维护建议: 机器跑起来后，对BENTLY3500/25 149369-01的照顾也不能停。定期巡检时，瞅一眼面板指示灯，绿灯常亮那是正常，要是红灯闪烁或者灭了，赶紧查日志。利用系统软件在线查看输入信号的质量，看看触发计数是否在增加，波形是否干净。如果现场环境恶劣，灰尘大，记得定期停机吹扫机架内部，防止积灰导致散热不良或短路。每隔几年，建议对BENTLY 3500/25 149369-01 进行一次功能性测试，模拟输入信号，验证其输出逻辑是否正确。备品备件得常备，万一BENTLY3500/25 149369-01** 突发故障，能立马换上，别等停机了才着急上火。记住，预防永远比救火划算。

产品保障

在咱们深圳长欣，BENTLY3500/25 149369-01的品质那就是金字招牌。我们承诺，每一块出库的BENTLY 3500/25 149369-01 都经过严格的入库检测，确保功能完好、性能达标。不管是原厂全新还是严选翻新，我们都敢拍胸脯保证质量。买了我们的BENTLY3500/25 149369-01**，您就享受全方位的售后支持，技术问题随时解答，物流发货极速响应。我们深知工业现场分秒必争，所以绝不让您因为备件问题耽误生产。选择深圳长欣，就是选择了放心和省心，我们用专业和诚信为您的自动化系统保驾护航，让每一次合作都成为长久的信任基石。
