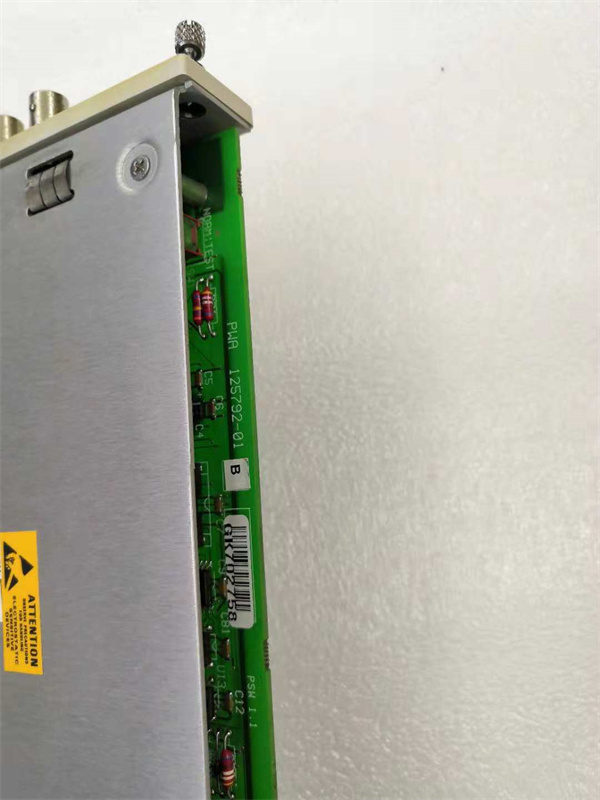

BENTLY 3500/25 149369-01是一款工业监测系统的核心模块，专为旋转机械的键相位信号处理与同步监测设计，适用于高精度机械保护与状态分析。以下是其核心功能与技术特性概述：
一、核心功能与架构
键相信号处理
双通道输入：接收来自接近探头或磁性拾音器的模拟信号（输入范围：非隔离模块为+0.8V至-21.0V，隔离模块为+5V至-11V），将其转换为数字键相信号，指示轴上键相标记与传感器的对齐状态。
同步监测：为3500系统提供精确的定时信号，支持转速、1X振动幅值及相位等矢量参数的测量。
模块化设计
半高双通道模块：支持单机架最多安装2个模块，提供4个键相信号输入；配对配置下可扩展至8个输入通道。
兼容性：完全向下兼容旧型号PWA 125792-01，支持三重模块冗余（TMR）配置，提升系统可靠性。
信号输出与扩展
缓冲输出：提供两个同轴连接器（前面板）和欧式接头（背面）的缓冲键相输出，最大输出阻抗504Ω。
电源支持：每通道提供-24VDC电源，最大电流40mA，兼容非隔离与隔离I/O模块。
二、技术参数
输入特性
信号范围：非隔离模块+0.8V至-21.0V，隔离模块+5V至-11V，超出范围时自动限幅。
触发阈值：自动模式下最小信号幅值2V峰-峰值（频率≥2Hz），手动模式下可自定义500mV峰-峰值至20Vdc。
滞后调节：支持0.2至2.5V范围，提升抗干扰能力。
环境适应性
工作温度：-30°C至+65°C（非隔离模块），0°C至+65°C（隔离模块）。
湿度：95%非冷凝，符合工业级防护标准。
电源与功耗
典型功耗：3.2瓦，支持-24VDC电源输入。
三、应用场景
电力与能源：监测汽轮机、发电机、压缩机等设备的振动与转速，预防机械故障。
石油化工：用于泵、离心机等旋转机械的状态监控与保护。
轨道交通：检测列车关键部件（如齿轮箱、轴承）的运行稳定性。
冶金与造纸：监控轧机、纸浆机等设备的振动参数，优化生产效率。
四、扩展特性
诊断与故障指示
LED状态灯：OK指示灯显示模块故障，TX/RX指示灯反馈通信状态。
数据记录：支持转速、模块状态等参数的实时记录与传输。
工业网络集成
嵌入式交换机：支持10/100Mbps以太网通信，无需额外交换机即可扩展网络连接。
协议兼容性：与3500系统其他模块（如继电器、监测器）无缝集成，支持Modbus等工业协议。
安全认证
符合SIL 2级安全标准，适用于危险区域（如CSA/NRTL/C认证）。
