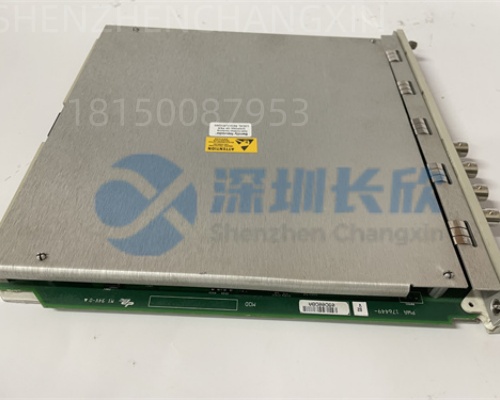

BENTLY 3500/42M 176449-02：这款4通道继电器输出模块，是Bently Nevada 3500机械保护系统的“执行终端”！每通道提供独立DPDT（双刀双掷）触点，可驱动报警灯、停机电磁阀或DCS联锁回路。当振动、位移、转速等参数超限时，它毫秒级切断设备电源——是旋转机械的“最后一道安全防线”！
通道数：4 路独立继电器
触点类型：DPDT（双刀双掷）
负载能力：2 A @ 30 VDC / 250 VAC
配套系统：Bently Nevada 3500 系列框架

立即询价
分类： SKU： BENTLY 3500/42M 176449-02 4
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述


BENTLY 3500/42M 176449-02 技术规格

产品型号：BENTLY NEVADA 3500/42M

订货号(Part Number)：176449-02

制造商：Bently Nevada(现属 Emerson Automation Solutions)

产品类型：继电器输出模块(Relay Output Module)

适用平台：3500 机械保护系统(Machinery Protection System)

通道数量：4 独立通道

继电器类型：机电式继电器(Electromechanical Relay)

触点配置：DPDT(Double Pole Double Throw，双刀双掷)

触点额定值：

• 2 A @ 30 VDC(阻性负载)

• 2 A @ 250 VAC(阻性负载)

• 最大切换功率：60 W DC / 500 VA AC

电气隔离：触点间 & 触点对背板 ≥ 2500 VAC(1分钟)

响应时间：< 10 ms(从接收Trip信号到触点动作) 前面板指示： • 每通道1个LED：绿色 = 正常(继电器释放)，红色 = 动作(继电器吸合) • 模块状态LED：OK(绿)、Fault(红) 安装方式：插入3500标准框架(如3500/20 Rack Interface) 工作温度：0°C 至 +65°C 防护等级：IP20(需安装于控制柜内) 认证：CE, UL, cUL;ATEX/IECEx 可选(需特定订货代码) 符合标准：API 670(石油天然气行业机械保护标准) MTBF：>300.000 小时

BENTLY 3500/42M 176449-02 产品概述

在旋转机械保护领域，BENTLY 3500/42M 176449-02 扮演着“执行者”的关键角色。它本身不采集信号，而是接收来自3500系统内部(如3500/22M振动卡、3500/25转速卡)的报警（Alert）或危险（Danger/Trip）指令，并通过物理继电器触点将这些指令转化为实际动作——例如触发主燃料阀关闭、跳开电机断路器、或点亮控制室报警灯。

3500/42M 的设计核心是高可靠性与独立性：每个通道完全电气隔离，即使一路触点粘连或短路，也不会影响其他通道;DPDT结构允许同时实现“常开”和“常闭”逻辑，灵活适配不同安全回路(如SIL等级要求)。更关键的是，其动作逻辑由3500框架内的表决机制(如2oo3)控制，避免单点误动导致非计划停机。

几十年来，从核电站主泵到LNG压缩机，BENTLY 3500/42M 以“该动时绝不犹豫，不该动时纹丝不动”的表现，成为全球重工业信赖的安全基石。

主要特点和优势

BENTLY 3500/42M 176449-02 最突出的价值，在于“安全隔离 + 灵活逻辑”。

安全隔离：每通道独立继电器 + 2500V隔离，确保高压/大电流负载(如220VAC电磁阀)不会反窜至敏感的监测卡件;

灵活逻辑：DPDT触点可配置为“故障安全型”(Fail-Safe)——失电时自动触发停机，符合SIL2/SIL3理念;

状态透明：前面板红/绿LED实时显示每路继电器状态，无需万用表即可判断是否动作。

再说它的“系统协同性”。3500/42M 与3500框架深度集成——可通过Rack Interface(3500/20)上传触点状态至上位机(如System 1软件)，实现远程诊断;支持“Test Mode”，可在不停机情况下验证继电器功能。这种“可验证的安全”，正是现代工厂合规(如OSHA、ISO 13849)的核心要求。

The BENTLY NEVADA 3500/42M (176449-02) is the trusted final element in machinery protection systems worldwide. With four fully isolated DPDT relay outputs, it translates critical vibration, position, or speed alarms into real-world actions—such as tripping a turbine or activating an emergency shutdown valve. Designed to API 670 standards and featuring <10 ms response time, per-channel status LEDs, and robust 2500 V isolation, it ensures that when your machine exceeds safe limits, the response is immediate, reliable, and verifiable. In high-risk industries like oil & gas, power, and chemicals, the 3500/42M isn’t just a module—it’s peace of mind. 应用领域 BENTLY 3500/42M 176449-02 广泛应用于所有依赖旋转机械连续运行的关键场景： 火力/核电厂：汽轮机轴振超限 → 触发主汽门关闭; 石油化工：压缩机轴承温度高高 → 跳电机并关闭入口阀; 天然气管道：离心压缩机轴位移过大 → 启动ESD(紧急关断); 冶金/水泥：大型风机不平衡 → 报警并降负荷。 尤其在安全仪表系统(SIS)中，3500/42M 常作为最终执行元件(Final Element)，与SIL认证的逻辑 solver 协同，构成完整的保护回路(如符合 IEC 61511)。 选型指南 / 购买建议 选 BENTLY 3500/42M 176449-02.注意三点： 确认框架兼容性：仅适用于3500系列(非3300或2300系统); 区分版本：“M” 表示增强型(支持更多诊断)，旧版为3500/42(无M); 注意订货号：“176449-02” 是当前主流硬件版本，混用旧版可能导致框架识别失败。 最后强调：继电器模块关乎人身与设备安全，切勿采购翻新或仿制品!认准Emerson原厂标签、独立包装、序列号可查。 常见问题解答 (FAQ) Q：3500/42M 能直接驱动大功率接触器吗？ A：不能。其触点仅支持2A负载。若需驱动大电流设备(如>5A电机)，应通过中间继电器或固态继电器扩流。

Q：支持冗余输出吗？

A：支持。可通过配置两块3500/42M，分别接至两个独立停机回路，实现2oo2或1oo2逻辑(需在3500框架中设置)。

Q：LED红灯常亮代表什么？

A：表示该通道已收到Trip/Alert信号，继电器已动作。若未预期动作，需检查上游监测卡(如3500/22M)是否误报。

Q：能否用于本安回路？

A：模块本身非本安，但输出可接入安全栅后的本安设备(如本安报警灯)，需整体回路认证。

客户案例分享 / 成功应用解析

中东某大型LNG工厂2023年升级透平压缩机保护系统，采用 BENTLY 3500/42M 176449-02 作为停机输出模块。一次因轴承润滑失效导致轴振骤升，3500系统在8ms内触发3500/42M，成功关闭压缩机，避免价值超$50M的设备损毁。维护主管说：“3500/42M没让我们失望——它动得快，也动得准!”该项目获Emerson全球安全卓越奖。

相关产品

BENTLY 3500/22M：4通道振动监测卡(输入)

BENTLY 3500/25：转速/零转速监测卡

BENTLY 3500/20：框架接口模块(Rack Interface)

BENTLY 3500/32M：4通道继电器模块(旧版，无M增强功能)

BENTLY 3500/45：继电器输出模块(8通道，更高密度)

Emerson System 1：机械设备健康管理软件

BENTLY 3500 框架(如 3500/40)：19英寸机架，最多容纳14个模块

安装与维护

安装前准备: 将 BENTLY 3500/42M 176449-02 插入3500框架指定槽位(通常靠近电源和Rack Interface)，确保金手指完全接触。输出接线使用屏蔽电缆，触点负载侧与监测侧物理隔离。首次上电前，在3500 Configuration Software中启用对应通道的Trip/Alert功能。

维护建议: 日常巡检看前面板LED是否异常动作。每季度执行“Relay Test”：通过软件强制输出，验证触点通断。每年检查接线端子是否松动。3500/42M 本身免校准，但建议每3年更换继电器(机械寿命约10⁵次动作)。记住：安全输出模块，宁可定期测试，不可侥幸依赖!
