在旋转机械的状态监测与保护领域，理解转子的行为不仅需要知道它“振得多厉害”（振幅），更需要知道它“如何振”（相位）以及“转得多快”（转速）。后两者是深入诊断故障机理——如不平衡、不对中、松动、摩擦——的关键。Bently Nevada 3500/50 133388-02​键相器模块，正是为整个3500系统乃至更广泛的分析工具提供这一绝对时空基准的“心跳发生器”。它并非简单地测量转速，其核心价值在于生成一个与轴每转严格同步的、精确定时的电子脉冲，这个脉冲定义了转子圆周位置的“零度”参考点。没有这个可靠的参考，振动传感器采集到的正弦波只是一串随时间变化的电压值，我们无法判断高点在转子的哪个方位，也无法将多个测点的振动关联起来。

从状态监测工程师或机械诊断专家的视角看，3500/50​模块的可靠性是数据分析可信度的生命线。它的双通道设计并非简单的冗余，而常被用于关键应用：一个通道连接标准的键相传感器，另一个通道可连接备用传感器，或用于测量齿轮的啮合频率（通过每转多个齿的齿轮传感器），以监测齿轮箱的健康状况。该模块内部包含精密的信号调理电路，能将传感器输出的原始正弦波或脉冲信号，转换为非常干净、边沿陡峭的TTL方波脉冲。它计算脉冲之间的时间间隔，从而得出精确的转速值，并通过背板广播给机架内所有需要的模块（如振动监测器、轴位移监测器）。在汽轮机、燃气轮机、压缩机等关键设备的启停过程中，转速是核心的过程变量，3500/50​提供的转速信号直接参与超速保护逻辑，其测量的准确性和响应速度至关重要。因此，这块模块的故障不仅会导致相位数据丢失，还可能引发错误的振动报警或影响超速保护功能，其地位是系统性的、基础性的。

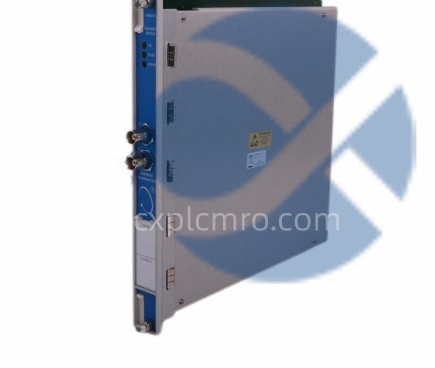

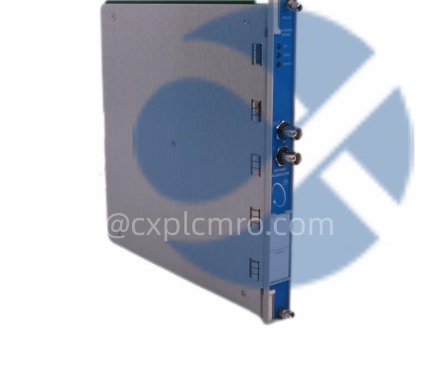

技术规格

产品型号：3500/50

制造商物料号：133388-02

制造商：Bently Nevada(现属于Baker Hughes)

产品类型：双通道键相器/转速监测模块

所属系统：Bently Nevada 3500机械保护与状态监测系统

通道数量：2个独立通道

输入传感器类型：兼容电涡流传感器（趋近式探头），磁阻式传感器（磁敏探头），光电传感器。通常配置为接受来自趋近式探头的电压信号。

输入信号范围：适配标准Bently Nevada前置器输出的信号，典型为-1V至-18V DC（对于电涡流系统）。

键相信号触发：可调触发阈值（通常在-1V至-20V DC范围内可设置），产生每转一次的脉冲。

转速测量范围：0至99999 RPM（或更高，取决于具体型号版本）

转速测量精度：高精度，通常优于±1 RPM或满量程的±0.1%

输出信号：

转速值：通过3500背板实时传输给其他框架模块及上位机。

缓冲传感器信号：原始或经调理的传感器信号，从前面板BNC接头输出，用于连接示波器、数据采集器。

键相脉冲：经过整形的TTL电平键相脉冲，用于触发外部设备。

报警功能：可设定转速报警点（如高高、高、低），并支持零转速检测与报警。

诊断功能：模块持续监测输入信号状态，可检测传感器故障（如开路、短路）、信号丢失（无脉冲）及信号劣化。

状态指示：前面板双色LED（红/绿）显示每个通道的OK/Alert/Danger状态及模块健康状态。

供电：由3500框架背板提供电源。

工作温度：0°C至65°C（标准工业范围）

认证：适用于关键机械保护，满足API 670等标准。

主要特点和优势

Bently Nevada 3500/50 133388-02​的核心优势在于它将高精度的转速测量与可靠的键相基准生成融为一体，并通过智能诊断确保了这一关键信号链的完整性，为高级机械诊断和保护提供了无可替代的基础。

首先，高精度转速测量与可配置的触发机制提供了灵活性和准确性。模块采用高稳定性的时基电路来测量键相脉冲周期，从而计算转速。其可调节的触发阈值​是关键设计，允许工程师根据现场传感器的实际输出信号（考虑间隙电压、机械跳动、电气噪声）来设定一个最佳的触发点，确保产生的键相脉冲稳定、无抖动，即使在转速变化或存在机械振摆时也能获得清晰的每转一次脉冲。这对于后续的同步振动分析​和阶次跟踪分析​至关重要，因为不稳定的键相脉冲会导致相位读数混乱和频谱图模糊。双通道设计允许同时监控两个独立的转速基准，例如，在齿轮箱应用中，一个通道监控输入轴转速，另一个监控输出轴转速，可以计算实时速比，监测传动状态。

其次，全面的传感器与信号链诊断是预防误报警和早期故障检测的关键。3500/50​模块不仅仅是信号处理器，也是一个在线诊断仪。它持续分析输入信号：

静态信号检查：监测传感器回路阻抗，可检测探头或延伸电缆的开路或短路故障，并触发明确的“传感器故障”报警，这区别于因机器停机导致的“无信号”。

动态信号质量检查：监测输入信号的峰值、谷值，可以判断信号幅度是否低于可触发阈值（可能因探头间隙过大或目标材料问题），或是否存在异常调制。

脉冲序列验证：检查接收到的脉冲间隔是否在合理范围内（基于设定转速或机器知识），可帮助识别因机械问题（如键相槽损伤、异物经过）导致的异常脉冲。

这些诊断信息会通过框架通信上传至监控软件，使维护人员能在振动报警发生前，就意识到键相测量链路的潜在问题（如探头松动、电缆磨损），从而实现预测性维护，避免因测量系统自身故障导致的非计划停机。

再者，强大的系统集成与同步能力是其作为框架核心的价值体现。产生的键相脉冲和转速值通过高速背板实时提供给框架内所有监测模块。这意味着：

振动监测器（如3500/42）使用此脉冲作为相位参考，计算并输出1X（一倍频）振幅和相位。

轴位移监测器使用此参考来识别同步振动分量。

通信网关模块将转速和键相状态传输至上位机系统，用于启停机分析、故障录波及性能计算。

这种深度的、硬件级的同步确保了整个监测系统数据在时域和相域上的一致性，是进行准确的机器平衡、对中校正和故障根源分析的根本保证。

Technical Overview

The Bently Nevada 3500/50(133388-02)​is a dual-channel Keyphasor/Tachometer Module​that serves as the fundamental timing and speed reference for the 3500 Machinery Protection System.It conditions input signals from proximity probes(or other speed sensors)to generate a precise once-per-revolution pulse and calculates rotational speed.

Each channel features adjustable triggering thresholds to reliably convert the analog sensor signal into a clean digital Keyphasor pulse,even in the presence of mechanical runout or electrical noise.This pulse is critical for determining the phase reference​in vibration analysis,enabling the calculation of 1X amplitude and phase by vibration monitors within the same rack.The module provides highly accurate RPM measurement and transmits this data in real-time to other framework modules.

A key strength is its integrated diagnostics.The module continuously monitors the health of the input signal and sensor,detecting conditions such as open circuits,short circuits,and loss of signal,providing early warning of measurement system issues.Its dual-channel capability allows for monitoring two independent shafts or providing redundancy.As the system’s primary speed source,the reliability and precision of the 3500/50​are essential for accurate machine protection,condition monitoring,and diagnostic activities.

应用领域

Bently Nevada 3500/50 133388-02​模块的应用与3500系统的应用完全一致，集中于所有需要连续、可靠监测的大型、关键旋转机械。

在发电行业，它是每台蒸汽轮机、燃气轮机、大型给水泵和引风机的标准配置。键相信号用于监测转子临界转速、进行动平衡，并作为超速保护系统的关键输入之一。在石油与天然气行业，用于管道增压压缩机、海上平台燃气轮机、大型原油和气体输送泵。在这些应用中，键相信号对于检测压缩机喘振、转子不平衡和不对中至关重要。在化工与炼油行业，用于高速离心压缩机、膨胀机、大型反应器搅拌机等关键设备，为预测性维护和避免灾难性故障提供数据基础。在造纸、冶金等行业的大型高速旋转设备上同样不可或缺。

其应用场景的核心需求包括：

机械保护：提供准确的转速信号用于超速保护（通常与专门的超速保护模块配合），并提供振动相位数据用于保护逻辑。

状态监测与诊断：为在线振动监测系统提供相位基准，是实现故障精准诊断（如不平衡、不对中、松动、摩擦）的前提。

动平衡服务：在设备现场进行动平衡时，键相器模块提供的脉冲是确定配重角度的绝对基准。

启停机分析：在机器升速和降速过程中，记录振动随转速（阶次）变化的波特图或极坐标图，键相信号是生成这些图谱的必需条件。

现有3500系统维护与升级：作为该系统的核心模块，是备件清单中的高优先级项目。

集成与配置要点

将Bently Nevada 3500/50 133388-02​模块集成到3500框架中，需要在机械、电气和软件三个层面进行精确的协调。

机械与传感器安装是基础。键相测量的可靠性首先取决于传感器安装。电涡流探头必须精确对准轴上的键相标记（凹槽或凸台），并设定在传感器的线性中点附近。延伸电缆和前置器必须与探头匹配，并确保所有接头清洁、紧固。不正确的间隙电压或不稳定的键相信号是常见问题源。在框架内，将模块插入指定槽位（通常有固定槽位要求），确保连接牢固。

电气接线与配置是关键步骤。将前置器的输出信号电缆连接到模块后部对应的通道输入端子。通常还需要为传感器提供-24VDC电源（来自框架电源或外部电源）。配置主要通过3500组态软件完成，但也可能涉及模块上的硬件跳线（用于选择输入类型等）。在软件中，需要为每个通道设置：

传感器类型：选择趋近式探头、磁阻式等。

触发阈值：这是最重要的参数之一。需根据在运行转速下测量的实际键相信号（通过前面板缓冲输出观察）设置一个合适的负电压阈值，确保每转只产生一个稳定脉冲。阈值应设在信号波动范围的中部。

转速报警值：设置高高、高、低报警设定点，用于超速或低速报警。

信号单位与比例：设置转速单位（RPM）等。

校准与验证是必不可少的一环。配置下载后，必须进行验证：

静态测试：在机器静止时，检查模块显示的转速应为0或接近0，检查传感器状态应为“OK”（如果间隙电压正常）。

动态测试：在机器运行时，使用示波器连接模块前面板的缓冲信号输出，观察原始的键相信号波形，确认其质量。同时，在软件中监控计算的转速值，与机器控制系统的转速表（如有）进行比对。验证键相脉冲的稳定性。

报警测试：在安全条件下，模拟传感器故障（如断开探头），验证模块是否正确产生“传感器故障”报警。

生命周期与采购建议

生命周期分析：Bently Nevada 3500/50 133388-02​是3500系统产品家族中的成熟期、广泛应用的主力模块。3500系统作为全球旋转机械保护的事实标准之一，拥有巨大的存量安装基数和持续的新项目应用。该模块技术成熟、稳定可靠，处于现役与主力备件供应阶段。它既是新建3500项目的标准组件，更是全球数以万计在运系统维护、大修和备件储备的核心需求。

采购建议：对于所有3500系统用户，3500/50模块应被视为A类关键备件。考虑到键相功能对整个监测系统的基础性作用，建议为每台关键机组至少储备一个同型号模块。采购时，务必提供完整的型号和物料号“3500/50 133388-02”。同时，应提供框架型号和现有模块的硬件/固件版本，以确保完全兼容。必须从Bently Nevada授权分销商或像我们这样具有严格质量管控、可提供原装正品的专业供应商处采购。键相模块的精度和可靠性至关重要，来源不明或劣质翻新件可能导致转速测量误差、键相脉冲抖动，进而引发误报警或错误诊断，风险极高。

我们的货源与质量承诺：深圳长欣专注于关键机械保护与状态监测系统的核心部件供应。我们承诺所提供的每一块Bently Nevada 3500/50 133388-02​键相器模块，均通过可追溯的全球正规渠道采购，确保为100%原装正品，并提供完整的合规性文件。每块模块发货前，均需通过我们的标准化检测流程，包括：外观与接口检查、型号与版本核对、基本通电与功能测试（验证模块可正常启动，状态LED指示正常，通信自检通过）。我们为此类关键监测模块提供12个月的质量保证。我们的技术团队可协助您确认版本兼容性，是您保障旋转机械监测系统基准信号可靠的坚实后盾。

Service and Supply Commitment

Shenzhen Changxin is committed to supporting the integrity of critical machinery protection systems.We understand that modules like the Bently Nevada 3500/50(133388-02)​are fundamental to accurate speed measurement and phase reference generation.Our sourcing is conducted with rigor,ensuring every module is 100%genuine,factory-original Bently Nevada equipment​procured through authorized or certified channels,with full traceability documentation available.

Each 3500/50​module undergoes a defined pre-shipment verification process.This includes a thorough physical inspection for any damage,confirmation of all part numbers and revision labels,and a basic functional power-on test.The functional test verifies that the module powers up correctly,performs its internal self-diagnostics,and enters a normal operational state as indicated by its front-panel LEDs,providing confidence in its core operational readiness.

We support our products with a 12-Month Warranty​and offer expert consultation for accurate part identification and specification matching.Our goal is to be a reliable,long-term partner in your maintenance supply chain,delivering the assured quality needed to maintain the precision and reliability of your Bently Nevada 3500 monitoring systems.We are dedicated to providing solutions that help safeguard your critical rotating assets.
