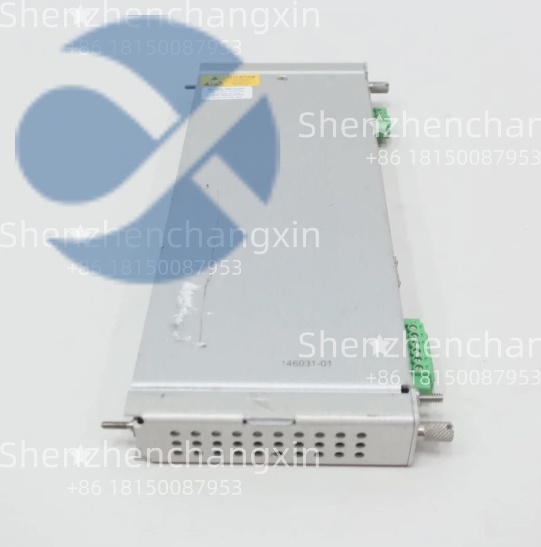

Bently Nevada 146031-01 涡流探头延长线 5米

描述

Bently Nevada 146031-01技术规格

型号:146031-01

制造商:Bently Nevada(现为Baker Hughes旗下品牌)

产品类型:探头延长电缆(Probe Extension Cable)

长度:5米(16.4英尺)

电缆类型:低损耗、实心聚乙烯绝缘同轴电缆

导体:高纯度铜芯

屏蔽:100%覆盖率编织铜网屏蔽层，外覆铝箔屏蔽，双重屏蔽设计

连接器:

一端:5/8″-24 UNF外螺纹，用于连接涡流传感器探头(如330130-040-05-10)

另一端:10-32 UNF外螺纹，用于连接前置器(如330100-50-00)或接线盒

接口类型:75Ω阻抗匹配，BNC兼容螺纹锁紧接口

工作温度:-51°C至+260°C(-60°F至+500°F)

弯曲半径:最小静态弯曲半径为电缆外径的10倍

防护等级:IP68(当与匹配的探头和前置器完全连接时)

符合标准:符合Bently Nevada 3300系列系统规范

Bently Nevada 146031-01产品概述

这Bently Nevada 146031-01，老姜我得说，它绝非一根普通的电线，而是3300系列振动监测系统里至关重要的“精密信号通道”和“神经延伸”。在大型旋转机械（如汽轮机、压缩机、燃气轮机、泵、风机）的状态监测（Condition Monitoring）和故障预警系统中，它扮演着连接传感器探头（Probe）与前置器（Proximitor）的关键角色。

整个测量链是这样的：涡流传感器探头被安装在机器轴承座上，其头部产生高频电磁场，当旋转轴表面经过时，间隙变化会改变电磁场，探头将此物理量转换为微弱的高频交流电信号。这个信号极其微弱且易受干扰，必须通过一根特性阻抗匹配、屏蔽良好的专用电缆，无损地传输到前置器。前置器再将这个信号转换、放大、线性化，输出标准的-2至-18V DC电压信号，供监测仪表或DCS系统采集分析。

146031-01正是这根5米长的专用延长电缆。它的核心价值在于信号保真度（Signal Fidelity）。采用低损耗同轴设计，中心导体、绝缘层、屏蔽层的尺寸和材料都经过精密计算，确保75Ω的特性阻抗在整个频率范围内保持稳定，与探头和前置器完美匹配。任何阻抗不匹配都会导致信号反射、衰减或失真，严重影响测量精度。

其双重屏蔽（铝箔+编织网）结构能有效抵御工业现场无处不在的电磁干扰（EMI）和射频干扰（RFI），如变频器、大功率电机、无线通信设备等产生的噪声，确保传输的信号“纯净”。5/8″-24 UNF和10-32 UNF的螺纹锁紧连接器，提供了极其牢固可靠的机械和电气连接，即使在高振动环境下也不会松脱，保证了长期运行的稳定性。

“01”后缀通常表示标准版本。Bently Nevada还提供不同长度的延长电缆（如146025-01为1.5米，146035-01为9米），146031-01的5米长度是现场布线中非常常用的一种，便于将探头安装在高温、狭小或危险区域，而将前置器安装在温度适宜、便于维护的控制柜内。

这根小小的电缆，是保障整个振动监测系统数据准确、预警及时的“生命线”，其质量直接决定了监测系统的可信度。

主要特点和优势

这Bently Nevada 146031-01，优势在于其精密、可靠、耐用。

卓越的信号完整性(Superior Signal Integrity)：低损耗同轴设计和精确的75Ω阻抗匹配，最大限度地减少了信号衰减、反射和失真，确保从探头到前置器的信号传输真实、准确，是高精度振动测量的基础。

强大的抗电磁干扰能力(Excellent EMI/RFI Rejection)：双重屏蔽（铝箔+编织铜网）提供了接近100%的覆盖率，能有效隔离工业环境中的各种电磁噪声，防止干扰信号混入，保证测量结果的纯净。

高可靠性连接(High-Reliability Connection)：5/8″-24 UNF和10-32 UNF螺纹锁紧接头，连接牢固，抗震防松，电气接触良好，即使在剧烈振动的旋转机械旁也能长期稳定工作。

宽工作温度范围(Wide Operating Temperature)：-51°C至+260°C的超宽工作温度，使其能适应从极寒户外到高温汽轮机缸体旁的严苛环境，无需额外防护。

高防护等级(High Ingress Protection)：当与匹配的探头和前置器完全连接并拧紧时，整个连接点达到IP68等级，能完全防止粉尘进入，并可长时间浸没在水中，适用于潮湿、多尘、有油污的恶劣工业现场。

即插即用，标准化(Plug-and-Play,Standardized)：作为Bently Nevada 3300系列的标准配件，与系统内所有探头和前置器完全兼容，安装简单，无需特殊工具或配置，降低了维护复杂度。

长寿命与耐用性(Long Life&Durability)：采用耐高温、耐油、耐化学腐蚀的优质材料制造，机械强度高，能承受反复弯折和挤压，使用寿命长。

The Bently Nevada 146031-01 is a 5-meter(16.4 ft)precision extension cable designed for use in the Bently Nevada 3300 series vibration monitoring systems.It serves as a critical link between the eddy-current proximity probe(connected via 5/8″-24 UNF thread)and the Proximitor transducer(connected via 10-32 UNF thread).Constructed with low-loss,solid polyethylene dielectric coaxial cable and featuring a double-shield design(aluminum foil and braided copper),it ensures high-fidelity signal transmission with minimal attenuation and excellent immunity to electromagnetic interference(EMI/RFI).The 75Ωimpedance matching is crucial for maintaining signal integrity.With a wide operating temperature range(-51°C to+260°C)and IP68 rating when fully mated,the 146031-01 provides reliable,long-term performance in harsh industrial environments,making it the standard choice for extending probe signals in critical rotating machinery protection and condition monitoring applications.

应用领域

这Bently Nevada 146031-01，用的地方都是“心脏级”设备的监测系统。

电力行业：在火力发电厂、核电站的汽轮发电机组上，用于延长轴振动、轴位移探头的信号线。

石油与天然气：在炼油厂、天然气处理厂的大型压缩机、燃气轮机、泵组上，用于状态监测。

化工行业：在大型化工装置的反应釜搅拌器、循环氢压缩机、空压机等关键旋转设备上。

冶金行业：在高炉鼓风机、轧钢机主电机等大型设备上。

造纸行业：在纸机的烘缸、压榨辊、卷取机等高速旋转部件上。

船舶与海洋平台：在船舶主推进系统、发电机、平台上的关键泵和压缩机上。

总而言之，凡是使用了Bently Nevada 3300系列涡流传感器系统，并且需要5米长度来连接探头和前置器的场合，这146031-01就是标准且可靠的选择。

选型指南/购买建议

选购这146031-01，务必注意以下几点：

确认长度需求：核心是5米。Bently Nevada提供多种长度（1.5m,3m,5m,9m等），务必根据现场实际距离选择正确的型号（146031-01=5m）。

系统兼容性：确认您的系统是Bently Nevada 3300系列。该电缆不兼容其他系列（如3500）或其他品牌的探头系统。

连接器类型：确认探头和前置器的接口是标准的5/8″-24 UNF和10-32 UNF螺纹。这是3300系列的标准。

原厂正品：只买原厂正品！非原厂电缆的阻抗、屏蔽、材料可能不达标，会导致信号衰减、噪声增加、测量不准，甚至引发系统误报警或漏报警，后果严重。选择Bently Nevada授权经销商或信誉卓著的专业供应商。

检查包装与标识：正品电缆包装完好，线身上清晰印有型号、长度、序列号等信息。

常见问题解答(FAQ)

Q：146031-01可以用在3500系统上吗？

A：不推荐。虽然物理接口可能相似，但3500系统对电缆的要求可能与3300系统不同。为确保系统性能和可靠性，应使用为3500系统设计的专用电缆。

Q：电缆可以剪短或延长吗？

A：绝对不可以。这根电缆是精密调谐的，其长度、阻抗、电容等参数都经过严格设计。任何剪裁或拼接都会破坏其电气特性，导致信号严重失真，测量结果完全不可信。

Q：如何判断电缆是否损坏？

A：常见损坏包括：外皮破损、接头松动或变形、屏蔽层断裂。可通过电缆测试仪测量其电阻（中心导体应导通，屏蔽层应导通，两者间应绝缘）、电容（应符合规格）和通断。最准确的方法是进行系统标定（Bump Test），如果灵敏度或线性度异常，可能是电缆问题。
