产品概述
在现代工厂自动化架构中，机械保护系统若无法与上位控制系统高效对话，其价值将大打折扣——而BENTLY NEVADA 3500/77M 176449-07正是打通这一“信息孤岛”的关键桥梁。作为3500平台专用的Modbus RTU主站通信模块，它并非简单地转发数据，而是主动轮询机架内所有监测卡（如3500/42振动卡、3500/32转速卡），并将报警状态、间隙电压、模块健康等关键参数打包成标准Modbus寄存器映射，供Honeywell Experion、Emerson DeltaV、Rockwell PlantPAx等主流DCS直接读取。这种“主动采集+标准化输出”机制，避免了依赖以太网或专有协议带来的集成复杂性。
BENTLY NEVADA 3500/77M 176449-07的工程价值在于其对项目交付效率与长期运维成本的双重优化。在实际EPC项目中，许多团队曾因缺乏标准通信接口，被迫开发定制OPC服务器或增加第三方网关，不仅延长工期，更引入额外故障点与维护负担。而3500/77M 176449-07通过预定义的寄存器地址表（如报警状态位于40001–40100），使DCS工程师无需了解3500内部结构即可完成变量映射。同时，其RS-485接口支持多点连接（最多32个从站），适用于将多个3500机架接入同一Modbus总线，构建经济高效的集中监控网络。
技术规格

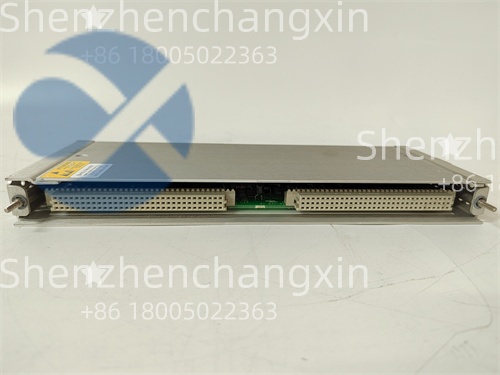

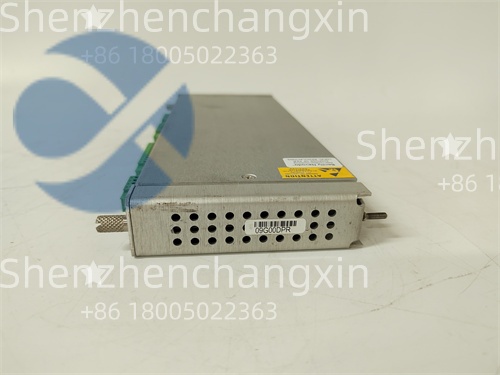

产品型号：3500/77M 176449-07
制造商：BENTLY NEVADA(a Baker Hughes company)
产品类型：3500系统Modbus RTU通信网关模块
安装位置：3500机架标准I/O槽位（Slots 2–15）
通信协议：Modbus RTU（主站模式，仅支持轮询3500本地卡件）
物理接口：隔离型RS-485（2线制，A/B端子）或RS-232（DB9，可通过跳线选择）
波特率范围：1200 bps至115.2 kbps（可软件配置）
数据格式：8位数据位，无奇偶校验，1或2停止位
最大寄存器数量：支持读取超过500个Modbus保持寄存器（Holding Registers）
电气隔离：2500 Vrms（信号地与机架地隔离）
工作温度范围：0°C至+65°C（机架内环境）
配置工具：System 1 Rack Configuration Software(RCS)
认证标准：API 670,CE,UL,CSA
主要特点和优势
BENTLY NEVADA 3500/77M 176449-07的核心优势在于其“即插即用”的开放集成能力。在DCS主导的工厂中，保护系统常被视为“黑盒”，而该模块通过标准Modbus协议将其转化为透明数据源。例如，DCS操作员可在主控画面直接看到“压缩机#3轴振动Danger报警”，而无需切换至独立的System 1工作站——这显著提升了异常响应速度。
内置完整寄存器映射表，覆盖报警状态、OK信号、间隙电压、模块故障码等关键参数
支持RS-485长距离传输（最远1200米），适应大型厂区布线需求
电气隔离设计有效抑制地环路噪声，保障通信稳定性
与3500/20以太网模块互补，提供双通道数据出口（Modbus+Ethernet）
满足API 670第5.4.3条关于“保护状态应可远程监视”的要求
在安全仪表系统（Safety Instrumented System,SIS）与基本过程控制系统（Basic Process Control System,BPCS）分离的架构中，3500/77M 176449-07可将非安全相关的状态信息送入BPCS（如DCS），而保护动作仍由硬接线继电器（如3500/61）执行，完美符合IEC 61511对功能分离的原则。
The BENTLY NEVADA 3500/77M 176449-07 Modbus Communication Gateway provides a robust,standards-based interface for integrating the 3500 Machinery Protection System into plant-wide control and monitoring infrastructures.Operating as a Modbus RTU master,it actively polls all I/O modules in the rack and maps critical data—including alarm states,gap voltages,and module health—into a predefined register map accessible by DCS,PLC,or SCADA systems.With isolated RS-485/RS-232 interfaces,configurable baud rates up to 115.2 kbps,and full compliance with API 670,the 3500/77M 176449-07 delivers the interoperability,reliability,and auditability required in power,oil&gas,and chemical processing applications worldwide.
应用领域
BENTLY NEVADA 3500/77M 176449-07广泛应用于需要将机械保护数据纳入统一操作平台的连续流程工业。在新建联合循环电厂中，它常用于将燃机3500机架的振动报警送入Turbine Control System（TCS）的HMI；在炼油厂改造项目中，则用于将老旧压缩机组的保护状态接入全厂DeltaV系统，实现集中报警管理。其RS-485接口特别适合无以太网基础设施的偏远泵站或海上平台。
燃气轮机与蒸汽轮机保护系统与DCS集成（Turbine-DCS Interface）
离心压缩机群的状态数据集中上传（Compressor Monitoring Networks）
老旧装置（无以太网）的3500系统现代化通信升级
石化厂API 670合规项目中的远程监视需求
海上平台通过单一RS-485总线汇聚多台机组数据
尤其在预算受限或网络策略严格的项目中，3500/77M 176449-07提供了一种低成本、高可靠、免授权费的集成路径，避免了复杂的IT审批与网络安全加固。
集成与配置要点
成功部署BENTLY NEVADA 3500/77M 176449-07的关键是正确配置寄存器映射与通信参数。所有设置必须通过System 1 Rack Configuration Software(RCS)完成，包括站地址、波特率、数据位及启用的监测通道。一个常见陷阱是未在DCS侧匹配相同的寄存器偏移量，导致读取数据错位。
必须使用Bently Nevada官方提供的寄存器地址表（Register Map Document）进行DCS组态
RS-485总线末端需加装120Ω终端电阻，防止信号反射
总线上所有设备（包括3500/77M）必须共地，但建议使用隔离型收发器
不支持Modbus TCP或从站模式——仅作为Modbus RTU主站轮询本机架
更换模块后需重新下载RCS配置，否则通信参数将丢失
此外，在多机架场景中，每个3500/77M 176449-07需分配唯一Modbus站地址，并建议采用菊花链拓扑以降低布线复杂度。
生命周期与采购建议
BENTLY NEVADA 3500/77M 176449-07目前处于成熟期（Mature），虽非最新以太网平台产品，但在全球仍有大量3500系统依赖Modbus进行DCS集成。对于新建项目，若客户DCS仅支持串口通信，它仍是首选；对于在役机组，更是实现“保护数据可视化”的经济高效方案。选择经过功能验证的正品，是确保通信长期稳定的关键。
深圳长欣依托全球供应链网络，确保3500/77M 176449-07的稳定供应。所有模块均经过完整通信测试：验证RS-485/RS-232切换、Modbus读写响应、寄存器数据准确性及前面板状态指示。我们提供12个月质保与专业技术支持，现货库存充足，支持紧急交付，助力客户打通保护系统与控制系统的最后一公里。
As a proven solution for serial integration of the 3500 system,the BENTLY NEVADA 3500/77M 176449-07 continues to serve critical infrastructure worldwide.We source units through authorized channels and perform rigorous validation—including full Modbus transaction testing against reference masters—to ensure every module delivers accurate,reliable data exchange.Backed by a 12-month warranty and expert engineering support,our 3500/77M 176449-07 ensures your machinery protection intelligence is never siloed,but fully integrated into your operational ecosystem.
