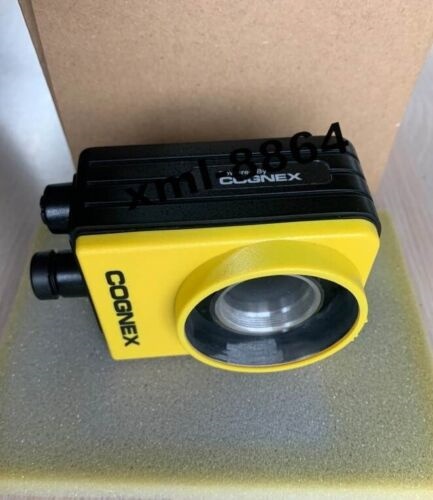

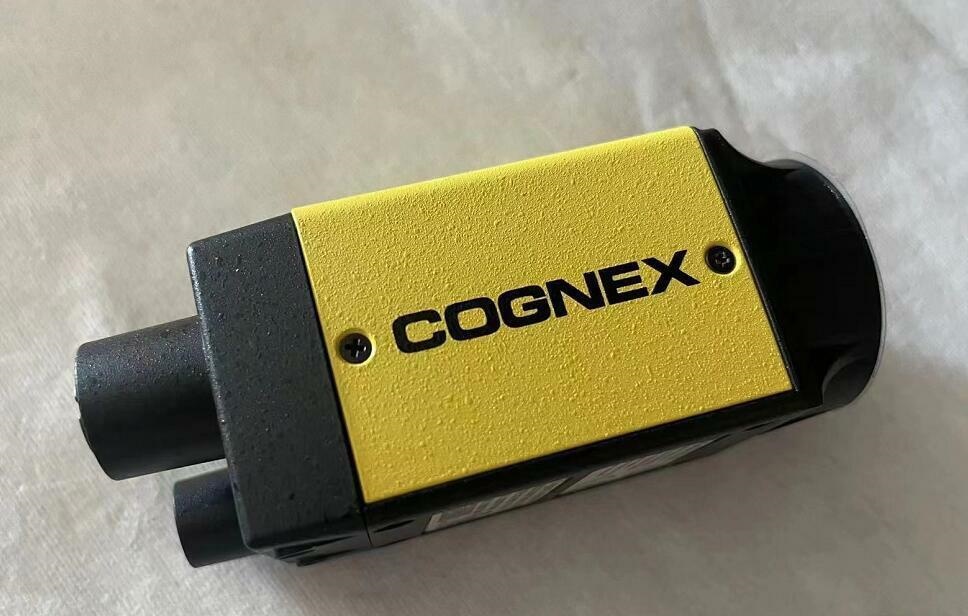

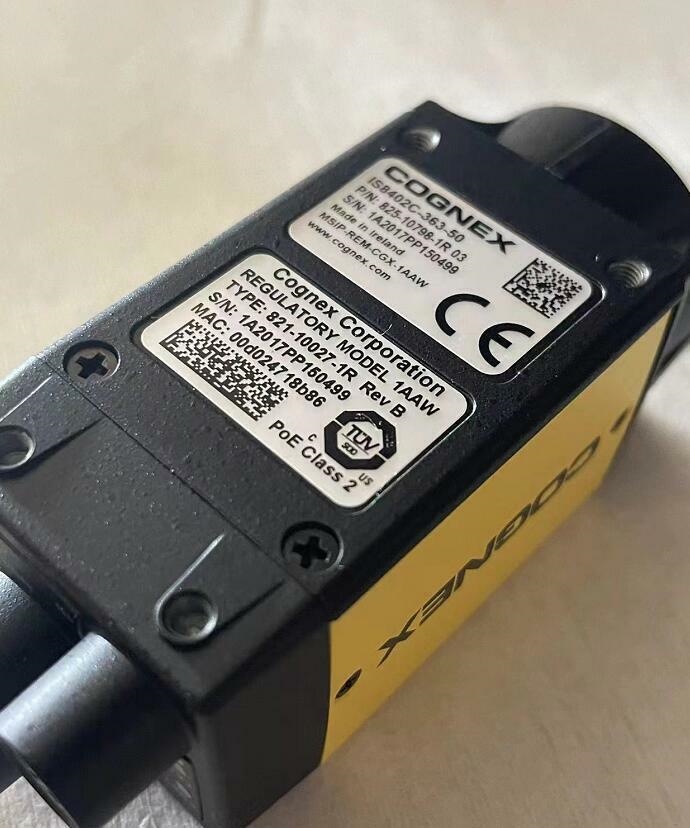

Cognex  IS8402C-363-50

描述

Cognex In-Sight IS8402C技术规格

产品型号：In-Sight IS8402C(部件号：IS8402C-363-50)

制造商：Cognex(康耐视)

产品类型：高性能彩色智能相机

图像传感器与性能：

分辨率：1.3 Megapixel(MP)，通常为1280 x 1024像素(UXGA)。

图像传感器类型：1/1.8″CMOS，彩色传感器，带全局快门(Global Shutter)，适合高速运动物体拍摄，无拖影。

帧率(FPS)：可达约53 fps(在全分辨率下)，或更高帧率在降低分辨率时。

像素深度：24位真彩色(True Color)。

处理器与内存：

高性能处理器：内置Cognex定制处理器，提供强大的图像处理能力。

内存：512MB非易失性闪存(用于程序存储)，512MB SDRAM(用于图像处理)。

光学与照明：

镜头接口：C-Mount(C卡口)，允许用户选择和安装各种工业镜头以适应不同视野和工作距离。

内置照明：无内置照明（通常需要外接照明），型号如Checker或部分In-Sight Micro才有内置。

PatMax RedLine™：支持康耐视专利的PatMax RedLine™图案匹配技术，提供超高速、高精度的物体定位和检测。

通讯接口：

以太网(Gigabit Ethernet/GigE)：支持高速数据传输和相机配置，通常兼容PoE(Power over Ethernet)，简化布线。

数字I/O：1个光耦隔离的触发输入，2个光耦隔离的高速数字输出(NPN/PNP可配置)。

RS-232C：当连接到可选的CIO-MICRO I/O模块时可用，用于串行通讯。

物理与环境：

尺寸：极其紧凑，通常约为31mm x 31.2mm x 75.1mm(不含镜头)，体积与传统GigE相机类似。

外壳：压铸锌(Die-cast zinc)外壳，坚固耐用。

防护等级：通常为IP40(取决于安装和连接，需额外防护以达到更高等级)。

工作温度：0°C至+50°C。

供电：48VDC PoE Class 2(通过以太网供电)或外部直流电源。

软件与功能：

开发环境：使用Cognex In-Sight Explorer软件，结合EasyBuilder的向导式设置和Spreadsheet（电子表格）的强大灵活性和定制能力。

视觉工具：包含完整的In-Sight视觉工具库，如：

PatMax RedLine™：高速图案匹配和定位。

ExtractColor/MatchColor：强大的颜色提取和匹配工具。

Blob工具：识别和分析图像中的区域。

边缘工具：精准边缘检测和测量。

OCRMax™/IDMax™：高性能的光学字符识别/验证和一维/二维条码读取。

测量工具：距离、角度、直径、面积等精密测量。

缺陷检测工具：表面瑕疵、异物、划痕等。

数据管理：支持无限存储到远程网络设备。

合规性：CE,FCC,KCC,TÜV SÜD NRTL,RoHS等。

Cognex In-Sight IS8402C产品概述

兄弟们，今天咱们要聊的这块Cognex In-Sight IS8402C智能相机，那可是康耐视机器视觉家族里的“顶梁柱”之一！别看它小巧玲珑，但在工业生产线上，它就是那双洞察秋毫的“慧眼”，专门解决那些对尺寸、颜色、缺陷和识别有严苛要求的检测难题。

这IS8402C的核心魅力在于它是一款**“独立运行的智能相机”。啥意思？就是它把图像传感器、强大的处理器、内存、工业以太网接口以及数字I/O都集成在一个极其紧凑的机身**里。你把它装到产线上，接上电源和网线，就能直接通过康耐视的In-Sight Explorer软件进行配置和编程，完全不需要外部PC来运行视觉软件。这大大简化了系统的复杂度，降低了部署成本，也更节省空间，特别适合集成到机器人手臂或狭小设备内部。

作为一款**“C”代表“彩色”的智能相机，IS8402C在处理涉及颜色的应用上表现出色。无论是识别不同颜色的产品、检测颜色偏差、在复杂彩色背景下查找目标，还是通过颜色判断产品等级，它都能轻松应对。再加上它内置的PatMax RedLine™专利技术**，能够以惊人的速度和精度在各种条件下（如光照变化、角度变化、部分遮挡）定位物体，这对于高速生产线的稳定检测至关重要。

它不仅能实现基本的有无、计数检测，还能进行亚像素级的精密测量、复杂缺陷的分类识别，甚至是高难度的OCR/OCV（光学字符识别/验证）和条码读取。通过直观的In-Sight Explorer软件（结合EasyBuilder向导和强大的Spreadsheet电子表格），无论是经验丰富的视觉工程师还是初学者，都能快速开发出强大的视觉检测方案。

总之，Cognex In-Sight IS8402C是追求高精度、高效率、高集成度工业视觉解决方案的理想选择，它能帮你显著提升产品质量，优化生产流程，降低人工成本！

主要特点和优势

兄弟们，这块Cognex In-Sight IS8402C智能相机之所以能在高端机器视觉市场“独领风骚”，那是有它独特的“硬功夫”：

极致紧凑的机身与一体化设计：这是IS8402C最显著的特点！它将高性能处理器、1.3MP彩色图像传感器、高速GigE以太网和工业I/O全部集成在一个仅有31mm x 31.2mm x 75.1mm（不含镜头）的超小巧机身内。这种**一体化（All-in-one）设计使得它能轻松集成到空间受限的机械设备、机器人手臂上，并通过PoE（以太网供电）**进一步简化布线，大大降低了系统复杂度和部署成本。

卓越的彩色视觉检测能力：作为一款“C”系列相机，IS8402C拥有强大的24位彩色图像采集和处理能力。这意味着它不仅能像黑白相机那样进行灰度分析，更能精确识别、区分和检测各种颜色特征，例如：识别不同颜色的产品、检测颜色偏差、判断产品颜色是否符合标准、在彩色背景中精确查找目标等。这在食品、饮料、医药、电子组装等对颜色有严格要求的行业中至关重要。

搭载PatMax RedLine™，实现高速高精度定位：IS8402C集成了康耐视享誉全球的PatMax RedLine™专利图案匹配技术。这项技术比传统PatMax速度快4-7倍，能够在复杂背景、光照变化、角度偏移、甚至部分遮挡的情况下，以亚像素级精度快速、鲁棒地定位物体。这极大地提升了生产线节拍，确保了后续所有视觉检测工具都能在精确的位置上执行，从而保障了检测结果的可靠性。

强大的In-Sight视觉工具库与灵活编程：IS8402C运行康耐视成熟的In-Sight Explorer软件，该软件结合了EasyBuilder的向导式直观设置和电子表格（Spreadsheet）的强大灵活性。它提供了一整套先进的视觉工具，包括但不限于：精确测量（距离、角度、直径）、复杂缺陷检测、光学字符识别（OCRMax™）、一维/二维条码读取（IDMax™）等。无论是简单的“是/否”判断，还是复杂的逻辑判断和数据分析，工程师都可以通过拖放工具、填写参数的方式快速构建应用，甚至可以通过脚本进行更深层次的定制，极大缩短了开发周期。

The Cognex In-Sight IS8402C smart camera stands out in the high-end machine vision market due to several key advantages:

Firstly,its extremely compact size and all-in-one design are paramount.The IS8402C integrates a high-performance processor,a 1.3MP color image sensor,high-speed GigE Ethernet,and industrial I/O all within an incredibly small footprint of roughly 31mm x 31.2mm x 75.1mm(without a lens).This all-in-one approach means it can be easily mounted in tight spaces,on robotic arms,and simplifies cabling significantly,especially with Power over Ethernet(PoE)support.This design dramatically reduces system complexity and deployment costs.

Secondly,it offers exceptional color vision inspection capabilities.As a”C”model,the IS8402C provides robust 24-bit color image acquisition and processing.This enables it to accurately identify,differentiate,and inspect various color features,such as distinguishing different colored products,detecting color deviations,assessing color quality,and locating objects against complex colored backgrounds.This is crucial for industries like food and beverage,pharmaceuticals,and electronics assembly where color accuracy is a critical quality parameter.

Thirdly,the IS8402C features integrated PatMax RedLine™for high-speed,high-accuracy localization.This smart camera incorporates Cognex’s globally renowned PatMax RedLine™patented pattern matching technology.This advanced tool is 4-7 times faster than traditional PatMax,allowing for extremely rapid and robust object location with sub-pixel accuracy,even under varying lighting conditions,angle changes,or partial occlusions.This significantly boosts production line throughput by ensuring all subsequent vision inspection tools execute precisely on the located object,guaranteeing reliable inspection results.

Finally,it provides access to the powerful In-Sight vision tool library and flexible programming.The IS8402C operates with Cognex’s mature In-Sight Explorer software,which combines the intuitive,wizard-driven setup of EasyBuilder with the powerful flexibility of the Spreadsheet interface.It offers a comprehensive suite of advanced vision tools,including precise measurements(distance,angle,diameter),complex defect detection,optical character recognition(OCRMax™),and 1D/2D barcode reading(IDMax™).Engineers can quickly develop complex inspection applications by simply dragging and dropping tools and filling in parameters,or even use scripting for deeper customization,drastically shortening development cycles.

应用领域

这Cognex In-Sight IS8402C智能相机，它可是高端精密制造领域里的“全能选手”，尤其擅长处理那些复杂、高精度、涉及色彩的视觉检测任务：

电子产品制造：

PCB/PCBA检测：元器件有无、方向、极性、焊接缺陷、贴装精度、颜色编码识别。

连接器/引脚检测：引脚弯曲、缺失、间距、颜色标识。

LCD/OLED屏幕检测：像素缺陷、异色、划痕、亮点/暗点。

医疗器械与制药：

药品包装检测：标签是否正确、印刷质量、颜色一致性、密封完整性、防伪码识别。

医疗耗材检测：导管颜色区分、尺寸精度、针尖缺陷、药品填充量液位。

医疗器械组装：部件有无、装配位置、颜色匹配。

汽车及零部件制造：

内饰件检测：按键颜色、纹理、表面缺陷、装配到位。

发动机/变速箱部件：精密尺寸测量、表面缺陷、颜色分选、字符识别。

线束检测：线缆颜色排序、接插件颜色匹配、剥线完整性。

食品饮料行业：

产品外观检测：食品颜色、新鲜度、烘焙程度、异物检测。

包装质量：标签颜色、打印日期批次识别、封口完整性、瓶盖颜色匹配。

产品分拣：基于颜色或形状的产品快速分拣。

消费品与包装：

产品颜色一致性：确保产品系列颜色统一。

包装印刷质量：检测印刷缺陷、套色不准、颜色偏差。

Logo及标识识别：确保产品上的Logo、文字正确清晰。

任何需要高精度、高速、复杂视觉检测，特别是涉及颜色分析的应用场合。

选型指南/购买建议

兄弟们，想买Cognex In-Sight IS8402C-363-50智能相机，有几点你可得听老姜我的建议，避免踩坑！

首先，型号核对必须百分百准确！IS8402C是核心型号，但后面的“-363-50”可能代表特定的配置、镜头接口或软件版本。务必核对你现有设备上的完整型号和部件号，最好能提供铭牌和接口的清晰照片，咱们好帮你精确匹配，确保新相机能无缝替换并兼容你现有的应用。

其次，关注货源的状态和渠道！康耐视高端智能相机通常通过授权代理商或官方渠道销售全新原装货。但对于维修替换或预算有限，你得找像咱深圳长欣这样有实力、有口碑的专业供应商。他们能提供经过严格测试的二手良品或者由专业技师精心修复的部件，并且提供可靠的质保。千万别贪便宜找那些没保障的，到时候买个“定时炸弹”可就麻烦了。

最后，技术支持不能少！In-Sight智能相机虽然功能强大，但其编程和调试（特别是复杂应用）需要一定的专业知识。选择能提供专业技术支持的供应商至关重要。咱深圳长欣不仅能提供货品，还能在安装、调试、软件配置，甚至应用开发上给你提供专业指导和远程协助，确保你的视觉系统能够顺利上线，发挥最大效能，实现高效自动化检测！

常见问题解答(FAQ)

Q:Cognex In-Sight IS8402C是否必须搭配外部照明使用？

A:是的，兄弟。与一些入门级Cognex视觉传感器不同，In-Sight IS8402C系列智能相机通常不内置照明。它采用C-Mount镜头接口，需要你根据具体的检测应用，额外配置合适的工业光源（如环形光、条形光、背光、同轴光等），以确保待检测物体获得均匀且对比度良好的图像。

Q:IS8402C支持哪些编程方式？

A:In-Sight IS8402C主要通过Cognex In-Sight Explorer软件进行编程。它提供两种主要的编程界面：

1.EasyBuilder：适合初学者和简单应用，通过向导式、步骤化的操作快速搭建视觉作业。

2.Spreadsheet（电子表格）：适合有经验的用户和复杂应用，提供强大的灵活性和控制力，可以编写复杂的逻辑、处理数据和定制化工具。

此外，它也支持通过脚本（JavaScript）进行更高级的定制和数据处理。

Q:In-Sight IS8402C可以读取一维/二维条码和OCR/OCV吗？

A:绝对可以，兄弟！作为一款高性能In-Sight智能相机，IS8402C内置了康耐视业界领先的IDMax™工具（用于读取一维/二维条码）和OCRMax™工具（用于光学字符识别/验证）。凭借其高分辨率和强大的处理能力，它能够可靠地读取各种打印质量、各种表面上的条码和人类可读字符，即使在复杂或低对比度环境下也能表现出色。

相关产品

跟Cognex In-Sight IS8402C智能相机能“搭伙”的，那可都是康耐视机器视觉系统里的“黄金搭档”们：

Cognex In-Sight系列其他型号：如In-Sight 8405C(更高分辨率)、In-Sight 7000/9000系列（适用于不同尺寸和性能需求）等。

Cognex In-Sight CIO-MICRO I/O模块：可选的I/O扩展模块，提供更多数字输入输出点和RS-232通讯端口。

工业镜头(C-Mount Lenses)：根据工作距离、视野范围和光圈需求选择不同焦距和光圈的C卡口镜头。

工业LED光源(Industrial LED Lights)：各种类型（环形光、条形光、背光、同轴光、点光源等）和颜色（红、白、蓝、IR）的工业照明设备，用于提供最佳图像对比度。

Cognex VisionView®操作界面：独立的触摸屏显示器，用于监控In-Sight相机的运行状态、显示检测结果和切换作业。

工业以太网交换机/网线：用于高速数据传输和多台相机组网。

工业电源(DC 24V Power Supply)：为相机和外部照明提供稳定电源（如果不支持PoE或PoE不足）。

安装支架/防护罩/工业防护外壳：用于将相机牢固安装到产线上，并在恶劣环境中提供额外保护。

Cognex VisionPro软件：如果需要更复杂、基于PC的视觉应用开发，可以考虑使用VisionPro。
