产品概述

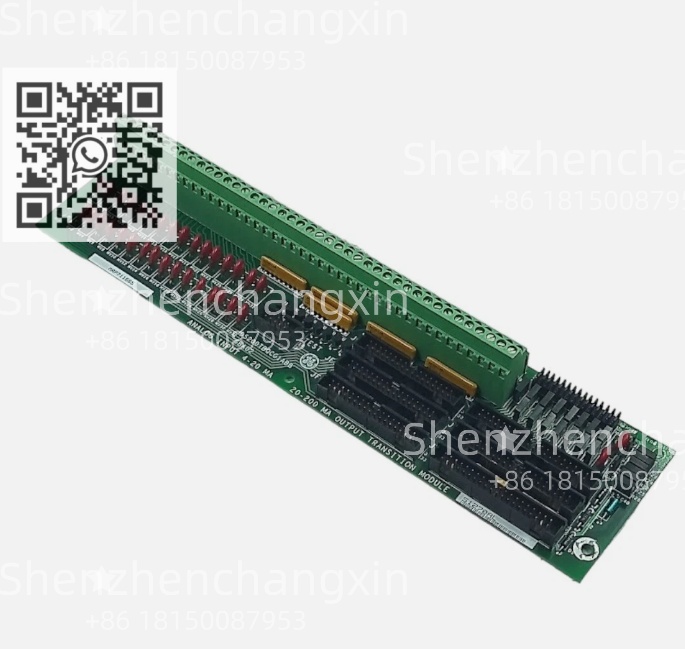

在燃气轮机的安全与效率控制中，“感知”是决策的前提。任何来自现场传感器的微小失真，都可能被控制系统放大为错误的燃烧指令或误跳闸。GE DS200TBQCG1ABB 正是这一感知链路中的关键守门人——它是SPEEDTRONIC™ Mark V 平台专用的TBQC(Terminal Board Quad Current Input)模块，负责将16路来自现场智能变送器的4–20 mA信号高保真地引入控制系统。
基于在全球数百台Frame 6B、7FA及9E级燃机项目中的调试与故障诊断经验，我深知DS200TBQCG1ABB 的价值在于其“确定性采集”能力。该模块采用每通道独立的16位Σ-Δ ADC和精密取样电阻，配合全通道电气隔离(1500 V RMS)，有效阻断了电厂复杂接地系统中的地环路电流和共模噪声。其内置的激励电源(24 V DC)可直接为两线制变送器供电，简化现场接线;同时具备开路检测功能——当某路信号线断开时，模块会主动将该通道值钳位至超量程(如>22 mA)，触发“Sensor Fault”报警，而非输出一个看似正常的错误值。在一次某电厂排气分散度异常事件中，正是DS200TBQCG1ABB 报出的“T5 Thermocouple Transmitter Open”诊断，让我们迅速定位到一根松动的接线端子，避免了因单点测温失效导致的热通道超温停机。GE DS200TBQCG1ABB 不仅是信号转换器，更是燃机安全运行的“第一道防线”。
技术规格
产品型号：DS200TBQCG1ABB
制造商：GE Power(现属GE Vernova)
产品类型：16通道模拟量输入模块(用于Mark V控制系统)
适用平台：SPEEDTRONIC™ Mark V
输入通道数：16路独立差分输入
输入信号：4–20 mA DC(支持两线制变送器直连)
内置激励电源：24 V DC ±10%，最大50 mA/通道(可驱动标准两线制变送器)
输入精度：±0.1% F.S.(@ 25°C)
分辨率：16位
共模抑制比（CMRR）：>80 dB @ 50/60 Hz
隔离：通道间及通道对背板 >1500 V RMS
开路检测：自动检测电流 < 3.5 mA，触发故障状态
更新速率：典型 50–100 Hz(全通道扫描)
安装方式：插入Mark V标准I/O机架(VME背板)
状态指示：LED显示模块电源、通信状态、故障(如通道开路)
供电：由Mark V机架背板提供 +5 V DC 和 ±24 V DC
工作温度：0°C 至 +60°C
认证：IEC 61000-6-2/-6-4. UL 61010-1
主要特点和优势
GE DS200TBQCG1ABB 的核心竞争力在于其高密度、高精度与智能诊断的融合，特别适合燃机这类对信号完整性要求极高的应用。
全通道独立隔离与供电：每路输入自带隔离屏障和24V激励，单通道故障不影响其余15路，且无需外部配电。
智能开路诊断：主动识别传感器断线并上报，防止“静默失效”导致控制逻辑误判。
高抗扰设计：优异的CMRR和EMC性能，确保在变频器、大电机启停等强干扰环境下仍能稳定工作。
无缝系统集成：通过Mark V冗余VME总线实时上传所有通道数据，延迟<10 ms，满足高速保护需求。
The GE DS200TBQCG1ABB is a high-density, high-integrity analog input module engineered for the demanding signal acquisition requirements of gas turbine control systems. With 16 isolated 4-20mA channels, built-in transmitter power, and open-circuit diagnostics, it delivers reliable, noise-immune data for critical protection, combustion control, and performance monitoring in Mark V-based power plants worldwide.
应用领域
GE DS200TBQCG1ABB 广泛应用于所有采用Mark V 控制系统的GE燃气轮机、蒸汽轮机及联合循环电厂，尤其适用于需要高可靠性过程信号采集的关键回路。
燃烧与排放监控：采集排气温度(T5)、燃料压力、压气机出口压力(CPD)等，用于DLN燃烧控制。
机械保护：监测轴承温度、润滑油压力、液压油位等，触发预警或跳闸。
性能计算：输入发电机功率、大气温度、湿度等参数，支撑热耗率与效率在线计算。
辅助系统集成：用于进气冷却、水洗系统、氮氧化物(NOx)分析仪等子系统的信号接入。
老旧机组延寿：是维持Mark V系统信号采集性能的关键备件，避免因模块老化导致测量漂移或误报警。
集成与配置要点
成功部署GE DS200TBQCG1ABB 的关键是正确接线与定期校验。许多用户将多台变送器的负端在远处汇接后再引入模块，形成地环路，导致读数波动。正确做法是：每路4–20mA信号应使用独立屏蔽双绞线，负端仅在TBQC模块端子处连接，实现“星型接地”。
Toolbox组态：必须在Mark V Toolbox软件中为每个通道分配对应的工程单位、量程及报警阈值，否则数据无法正确解析。
屏蔽电缆规范：电缆屏蔽层应在控制柜内单点接于TBQC模块附近的信号参考地(SG)，切勿两端接地。
激励电源负载：确保单通道变送器功耗 ≤ 50 mA(通常标准变送器仅需15–25 mA)，避免过载导致电压跌落。
定期回路校验：建议每年使用高精度过程校验仪(如FLUKE 754)对关键通道进行0%/50%/100%三点校准。
生命周期与采购建议
GE DS200TBQCG1ABB 目前处于成熟期向停产过渡期（Mature to EOL），尽管GE已转向Mark VIe数字通信架构，但全球仍有数千套Mark V系统在役，使其成为长期刚需战略备件。一块失效或漂移的AI模块可能导致保护拒动、控制失稳或性能核算偏差，风险远超模块本身价值。
深圳长欣作为GE能源自动化产品的专业服务商，建立了严格的DS200TBQCG1ABB 全球采购与验证体系。我们只供应GE原厂全新或Factory-Repaired单元，并对每一块模块执行完整的功能测试：包括16路通道逐点精度验证(4/12/20mA)、开路故障触发测试、激励电源带载能力检查及与Mark V控制器的通信诊断验证。所有产品均提供12个月质保，并附带详细的测试报告。我们常备现货，可实现48小时内全球交付，助您确保燃机“感官系统”的持续敏锐与可靠。
Shenzhen Changxin provides expert lifecycle support for GE SPEEDTRONIC™ Mark V systems worldwide. Our DS200TBQCG1ABB modules undergo rigorous validation—including full-channel analog input accuracy testing and open-circuit diagnostic verification—to guarantee OEM-level performance and reliability. With strategic inventory and deep technical expertise, we offer a dependable supply solution that ensures your critical turbine control infrastructure remains precisely informed, fully protected, and always in control.
