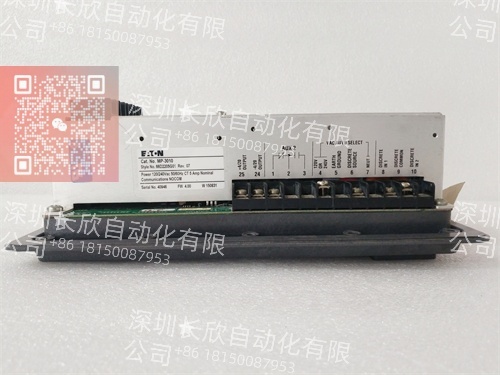

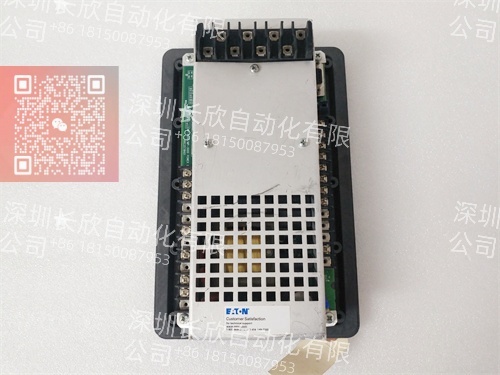

EATON MP3000系列 MP3010 | 综合电机保护与控制单元

描述

产品概述

在现代工业的心脏——电机驱动环节，电机不仅是能耗主体，更是生产连续性的基石。其意外故障会导致灾难性的停机和生产损失。伊顿 MP3010 电动机保护继电器​ 的诞生，就是为了将电机从一个被动的被保护设备，转变为一个可被深度感知、精确控制和智能管理的主动资产。它超越了传统热继电器或简易微机保护装置的功能，是一个集保护、控制、测量、诊断和通讯于一体的综合性电机管理系统终端。

MP3010​ 的核心设计理念是 “深度保护”与“状态感知”。它通过高精度的电流、电压采样，不仅模拟电机的热积累过程以实现精准的反时限过载保护，更能识别一系列复杂的电气故障，如启动时间过长、运行中堵转、严重电流不平衡(断相)、接地故障和欠/过流等。更重要的是，它将这些保护参数与电机的实际热容量模型相结合，提供热容量利用率的实时显示，让操作员在电机过热跳闸前就能预知风险。同时，其强大的测量功能持续监测电机的三相电流、电压、功率、功率因数、电能等数十个参数，如同为电机配备了一个全天候的“健康仪表盘”。通过标准通讯接口，这些数据可上传至PLC、DCS或上位监控系统，为实现能源管理、预防性维护和工艺优化提供关键数据支撑。因此，伊顿 MP3010​ 不仅是电机的“守护神”，更是实现工厂数字化和智能运维的关键入口。

技术规格

产品型号：MP3010

品牌/制造商：EATON (伊顿)

产品系列：MP3000 系列智能电机保护器

主要功能：

保护功能：热过载保护(带温度补偿)、堵转保护、启动超时保护、电流不平衡/断相保护、接地故障保护(基于电流或漏电流)、欠载保护、过流保护、相序保护、多次启动限制、PTC热敏电阻输入。

测量与计量：

电气参数：三相电流、线电压/相电压、有功/无功/视在功率、功率因数、频率。

电能计量：四象限有功/无功电能累计。

状态量：热容量利用率、运行时间、启动次数、故障记录。

控制功能：直接启动、可逆启动、星三角启动、软启动器/变频器控制接口(通过继电器输出配合)、本地/远程控制切换。

输入/输出：

数字量输入：多个可编程干接点输入，用于状态信号(如“就绪”、“运行反馈”、“本地/远程”)或命令(如“启动”、“停止”、“复位”)。

继电器输出：多个可编程继电器输出，用于控制接触器/断路器、故障报警、或通讯故障报警。

模拟量输出：可选配4-20mA输出，用于上传电流、功率等关键变量。

通讯接口：

标配：通常包含一个RS-485串行接口，支持Modbus RTU协议。

可选模块：可插入式通讯模块，支持Profibus DP、DeviceNet、EtherNet/IP、Modbus TCP/IP等主流现场总线和工业以太网。

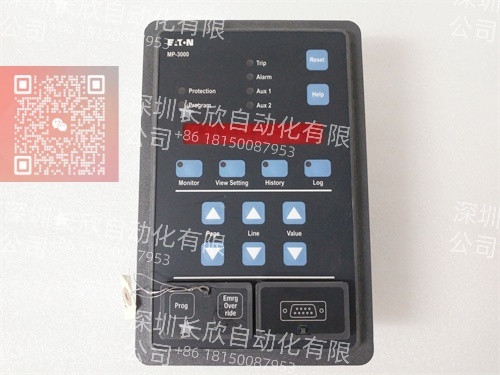

显示与人机界面：大尺寸背光液晶显示屏，可显示测量值、状态、报警和故障信息。前面板配有导航键和功能键，用于参数设置和操作。

电源电压：宽范围供电，通常支持24-240V AC/DC。

安装方式：标准DIN导轨安装或面板开孔安装。

适用标准：符合IEC/EN 60947、UL 508等国际电气标准。

主要特点和优势

伊顿 MP3010​ 的核心竞争力在于它将复杂的电机保护逻辑、丰富的诊断信息与便捷的系统集成能力，集成在一个紧凑、用户友好的设备中，从根本上提升了电机驱动系统的可靠性、可管理性和能效透明度。

其首要优势是全面而精准的保护能力。它采用先进的电机热模型，不仅考虑电流，还能通过内置的PTC输入或可选的RTD模块，结合电机定子绕组的实际温度进行保护，实现真正的“防患于未然”。针对电机启动这一最脆弱阶段，其可编程的启动保护曲线(如启动超时、堵转保护)能有效区分正常启动电流和故障电流。强大的事件记录功能，可存储带时间戳的多条故障记录，包括故障发生时的三相电流值，这为快速分析跳闸原因、区分是电机故障还是工艺问题提供了至关重要的数据，极大缩短了故障排查时间。

其次，是卓越的状态监测与能效管理功能。MP3010​ 相当于一个安装在电机回路中的多功能仪表。它能实时计算并显示电机的热容量使用百分比，让维护人员直观了解电机的“疲劳程度”。精确的电能计量(kWh, kvarh)功能，使得对单台重要电机的能耗监测和成本核算成为可能，为节能改造和能效评估提供数据基础。这些数据通过通讯网络实时上传，为实现基于状态的预测性维护和工厂级能源管理系统(EMS)提供了底层数据支持。

第三，是高度的灵活性与易用性。丰富的可编程数字量输入/输出，使其能够轻松适配各种启动方式(直接、星三角、软启、变频)和控制逻辑。通过直观的菜单和显示屏，用户无需专用工具即可在现场完成大部分参数的查看和设置。对于复杂的整定，伊顿提供EatonScope​ 或 Eaton Connect​ 等PC端软件，通过图形化界面进行快速配置、监控和故障分析，极大地简化了调试和维护工作。

Technical Overview in English:

The EATON MP3010​ is a sophisticated Digital Motor Protection Relay​ from the MP3000 series, designed for comprehensive protection, control, and monitoring of AC induction motors. It provides reliable protection against a wide range of faults including thermal overload, stall, jam, phase unbalance/loss, and ground fault, utilizing an advanced thermal model for accurate motor simulation.

Beyond protection, it serves as a multi-function measurement unit, providing real-time data on currents, voltages, power, power factor, energy consumption, and thermal capacity utilization. It features a large backlit LCD for local display and control, and programmable digital I/Os for flexible integration into control circuits. Standard communication via Modbus RTU and optional plug-in modules for major fieldbus/Industrial Ethernet protocols (Profibus DP, DeviceNet, EtherNet/IP) enable seamless integration into SCADA, DCS, or PLC systems. This combination makes the MP3010 a key component for enhancing motor reliability, enabling predictive maintenance, and optimizing energy usage in industrial applications.

应用领域

伊顿 MP3010​ 的应用目标明确：任何需要高可靠性保护和智能管理的关键电动机。它特别适用于那些因故障导致停产损失巨大、或能耗显著、或需要精细过程控制的电机驱动场合。

在水处理与供水行业，它被用于保护和控制取水泵、送水泵、污泥泵和鼓风机。其接地故障保护和能效监测功能在这里尤为重要。在石油与天然气领域，它用于保护油田注水泵、管道输送泵、压缩机及钻井平台上的关键电机，其坚固的设计和全面的保护能适应恶劣环境。在矿山与物料输送行业，破碎机、球磨机、大型皮带机和风机的电机投资巨大，MP3010​ 的堵转和过载保护能有效防止因物料卡塞导致的电机烧毁。在制造业，如汽车厂的冲压线、钢铁厂的轧机、以及化工行业的各类压缩机与循环泵，其精确的监测功能有助于实现预测性维护，避免非计划停机。

关键应用场景：

泵类负载：离心泵、螺杆泵、往复泵的过载、干转(欠载)保护。

风机与压缩机：引风机、送风机、空压机、工艺气体压缩机的保护与能耗监测。

输送系统：皮带输送机、斗式提升机、螺旋输送机的堵转和过载保护。

破碎与加工设备：破碎机、球磨机、搅拌机、挤出机等重载设备的保护。

集成与配置要点

成功应用伊顿 MP3010​ 不仅在于正确安装接线，更在于精细的参数整定和系统集成，使其保护逻辑与电机特性、工艺要求完美匹配。

安装与接线：

电流互感器匹配：MP3010​ 本身不直接接入主回路，需通过电流互感器采样。必须确保所选CT的变比与保护器内的设置完全一致，这是所有测量和保护功能准确的基础。CT二次侧必须可靠接地。

电源与I/O接线：根据图纸，正确连接工作电源(注意交直流范围和电压)。数字量输入(如启动、停止、故障复位信号)通常为无源干接点。继电器输出触点容量需与所控的接触器线圈或报警指示灯匹配。

通讯连接：若使用通讯功能，RS-485总线需采用屏蔽双绞线，并正确设置终端电阻和总线地址，确保网络拓扑符合规范。

参数整定核心步骤：

工具：通过前面板按键或EatonScope软件进行设置。

电机铭牌参数设置：这是第一步，也是最关键的一步。必须准确输入电机额定电流、额定电压、额定功率、额定功率因数、服务系数等。这些是保护算法计算的基准。

保护功能定值整定：

热过载：根据电机热特性曲线设置热过载曲线等级(如Class 10. 20. 30)，并设置热告警水平(如80%)。

堵转保护：设定高于启动电流但低于短路电流的定值，以及动作延时。

不平衡保护：设置电流不平衡百分比阈值，保护电机免受断相或不平衡运行造成的热损伤。

接地故障保护：设定接地电流动作值，需考虑系统对地电容电流。

启动保护设置：根据电机实际启动时间，设置“启动超时”保护定值(通常为额定启动时间的1.2-1.5倍)。启用“加速中堵转保护”。

输入/输出功能分配：根据控制原理图，为每个数字量输入和继电器输出分配功能(例如：DI1=“启动”， DI2=“停止”， RO1=“运行输出”， RO2=“故障输出”)。

生命周期与采购建议

伊顿 MP3010​ 作为MP3000系列的主力型号，是一款成熟且广泛应用的产品，处于其生命周期的成熟稳定期。伊顿持续为该系列提供技术支持、备件和固件更新。它虽然不是最新一代的产品(伊顿后续有更新型的通讯和功能模块)，但其稳定可靠的性能、丰富的功能和庞大的市场存量，使其在未来相当长一段时间内仍是维修、改造和新建项目的可靠选择。

采购建议：对于已在使用MP3010​ 的工厂，应将其视为关键（A类）备件进行储备。电机保护器的故障会导致单台重要电机无法启动或意外停机，影响生产。建议对关键机泵的MP3010​ 保有至少一台备用。对于新建或改造项目，MP3010​ 仍然是性价比很高的选择，尤其适用于需要基本通讯和丰富测量功能的场合。

采购时，需重点关注以下风险与对策：

型号与固件版本确认：MP3010​ 在生命周期内可能有硬件版本和固件版本的迭代。采购时，应尽可能提供现有设备的完整型号、硬件版本和固件版本。新版固件通常兼容旧版配置，但反之可能有问题。最好从供应商处获取可匹配的版本。

功能测试与配置备份：强烈建议采购时，要求供应商对保护器进行基本功能测试，如通电显示、按键操作、模拟电流输入以验证测量和保护动作逻辑。在更换设备前，务必通过EatonScope软件或前面板菜单，对原有MP3010​ 的配置参数进行完整备份。这是最快速的恢复方式。

警惕仿制品与劣质翻新：市场上存在仿冒或粗劣翻新的产品。这些产品在静态下可能显示正常，但其核心的测量精度、保护动作的准确性和长期稳定性无法保证。务必从授权分销商或信誉良好的专业供应商处采购，并要求提供原厂证明或可追溯的货源信息。

我们理解电机保护继电器是保障连续生产和设备安全的关键屏障。我们承诺所提供的每一台伊顿 MP3010​ 均为来自可靠渠道的原装正品。在发货前，我们将进行严格检测，包括：外观检查、通电测试显示屏与指示灯、模拟基本的电流电压信号验证测量功能、测试数字量输入和继电器输出的动作。我们确保您收到的是一件功能完好、性能可靠的合格产品，并提供12个月的质保期。我们的目标不仅是提供备件，更是为您的电机资产提供可靠的安全保障，让您专注于生产运营，无后顾之忧。

Our Commitment to Motor Protection and System Uptime:

Procuring a critical component like the EATON MP3010 Motor Protection Relay​ is an investment in operational reliability. We understand that this device stands guard over your valuable motor assets, and its failure or inaccuracy can lead to unexpected downtime and costly repairs. Our sourcing philosophy prioritizes authenticity and verified performance to mitigate this risk.

We source MP3010 units as genuine EATON products from established supply channels. Prior to shipment, each relay undergoes a structured quality assurance process. This includes a thorough visual inspection, a power-on test to verify display and system initialization, and a basic functional verification. Using a secondary injection test set (where feasible), we apply simulated current signals to key thresholds to confirm that the unit can accurately measure and trigger configured alarms or trips. We also verify the operation of digital inputs and relay outputs.

This practical validation, combined with our 12-month warranty, provides confidence in the unit’s operational readiness. In the critical domain of motor protection, trust in your equipment is paramount. Our commitment is to be a supplier that understands this, delivering an MP3010 that you can integrate with the confidence that it will perform its vital protective and monitoring functions as intended, helping you maintain the heartbeat of your industrial operations.
