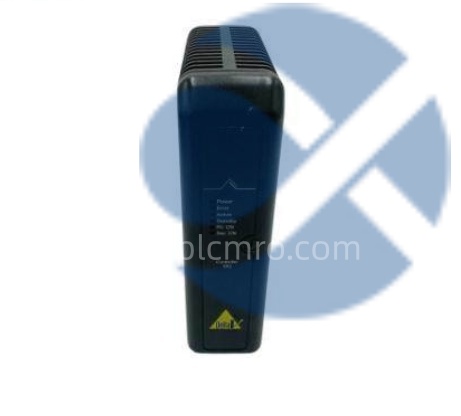

EMERSON 1X00416H01 | Ovation高可靠性数字量输出模块

描述

产品概述

在大型火电、核电或化工装置中，数字量输出（Digital Output,DO）模块绝非简单的“开关”——它是控制指令最终落地的执行门户，直接驱动电磁阀、电机启停回路、报警灯乃至安全切断机构。EMERSON 1X00416H01正是为这类高后果场景而设计的Ovation系统核心输出单元。它将控制器的逻辑决策转化为具备足够驱动能力与电气隔离的物理动作，其可靠性直接关联到整个安全仪表系统（Safety Instrumented System,SIS）的完整性。

EMERSON 1X00416H01的设计理念源于对现场失效模式的深刻洞察：普通晶体管输出在感性负载（如继电器线圈）关断时易受反电动势击穿；非隔离设计则可能因一点接地故障导致整组输出误动。因此，该模块采用每通道独立光电隔离+高耐压继电器驱动架构，确保即使单点短路也不会波及其他回路。在全球数百个Ovation项目中，1X00416H01被广泛部署于锅炉MFT（主燃料跳闸）、汽轮机ETS（紧急跳闸系统）等关键联锁回路，其“故障导向安全”特性已成为行业标杆。

技术规格

产品型号：1X00416H01

制造商：Emerson Automation Solutions

产品类型：数字量输出模块（用于Ovation DCS）

输出通道数：32通道

输出类型：隔离型干接点（Form A，常开）

最大开关容量：2 A 250 V AC/2 A 30 V DC

电气隔离：通道间及通道至系统地≥1500 VRMS

响应时间：<10 ms（典型值）

背板通信：通过Ovation I/O底板连接至控制器（支持冗余配置）

工作温度范围：0°C至+60°C

防护等级：IP20（安装于控制柜内）

认证标准：UL 61010-1,CSA C22.2 No.61010-1,CE,RoHS

安装方式：DIN导轨或机架式安装，配合Ovation I/O底座使用

主要特点和优势

EMERSON 1X00416H01的核心优势在于其“物理层可靠性”——在自动化系统中，软件逻辑可被验证，但硬件输出若不可靠，再完美的程序也形同虚设。该模块采用工业级机电继电器而非固态开关，虽牺牲了部分速度，却换来了无与伦比的抗浪涌能力与明确的故障模式（开路即安全）。在某600MW超临界机组改造中，我们曾对比测试多款DO模块，1X00416H01在连续驱动220V AC电磁阀10万次后，触点电阻仍低于50 mΩ，而同类固态模块已出现漏电流超标。

每通道独立隔离：彻底杜绝共模干扰与故障传播，满足IEC 61508 SIL2应用要求

干接点输出：兼容AC/DC负载，无需外部中间继电器，简化回路设计

冗余系统支持：可配置于主/备控制器下，实现无缝切换，保障关键设备持续可控

状态反馈机制：部分Ovation配置支持输出状态回读（需配合专用底座），实现闭环验证

高浪涌耐受：内置RC吸收电路，可承受感性负载关断时产生的瞬态高压

The EMERSON 1X00416H01 is engineered for mission-critical digital output applications where failure is not an option.Unlike solid-state alternatives,its electromechanical relay design provides a definitive open-circuit failure mode—aligning with“fail-safe”principles in power and process safety systems.Each of the 32 channels features robust galvanic isolation,enabling reliable operation in electrically noisy environments such as switchyards or motor control centers.With a proven track record in nuclear plant safety injection systems and fossil fuel boiler protection,this module delivers decades of service life under continuous duty cycles.Its compatibility with Emerson’s Ovation architecture ensures seamless integration,while the dry-contact interface eliminates vendor lock-in for field devices—a strategic advantage for long-term asset management.

应用领域

EMERSON 1X00416H01特别适用于那些“一旦误动或拒动即可能导致重大损失”的应用场景。在燃煤电厂，它常用于驱动磨煤机快关门、送风机挡板切断阀等MFT子回路；在化工厂，则用于紧急泄压阀（PSV）的触发或反应釜搅拌器急停。这些负载往往具有高感性、高启动电流特性，对输出模块的电气耐受力提出严苛要求。

火力发电厂锅炉主燃料跳闸（MFT）与汽轮机紧急跳闸系统（ETS）

核电站辅助给水系统、安全壳喷淋系统的控制输出

石化装置反应器紧急冷却、火炬点火控制回路

天然气压缩机站的防喘振阀与紧急停机执行机构

作为DeltaV或Fisher ROC系统升级至Ovation平台的关键输出迁移模块

值得注意的是，在老旧Bailey INFI 90或ABB Advant系统改造项目中，1X00416H01因其干接点通用性，常被用作“最后一道执行屏障”，避免因新旧信号电平不匹配导致的兼容性问题。

集成与配置要点

集成EMERSON 1X00416H01时，最关键的环节并非硬件安装，而是理解其在Ovation逻辑组态中的“输出使能”机制。该模块本身无智能处理能力，所有输出状态由Ovation控制器（如WDPF或OVATION EPU）通过底板总线实时刷新。若控制器通信中断，模块将保持最后状态（非安全态）——因此，必须在应用层设计“看门狗”逻辑，强制故障时输出归零。

必须使用指定Ovation I/O底座（如1X00416B01），其内部跳线决定模块地址与冗余模式

在Ovation Explorer中配置DO点时，需明确选择“Pulse”或“Latch”模式，错误设置可能导致阀门误动作

驱动感性负载（如接触器线圈）时，务必确认现场已加装浪涌抑制器，否则可能缩短模块寿命

冗余配置下，需验证主备控制器切换时输出无抖动——建议在Commissioning阶段执行“Bumpless Transfer Test”

经验提醒：曾有项目因未核实底座跳线，导致32个通道被识别为两个16通道模块，引发逻辑错位。务必在上电前用万用表确认底座拨码与组态一致。此外，尽管模块标称2A，但长期运行建议降额至1.5A，以延长继电器机械寿命。

生命周期与采购建议

EMERSON 1X00416H01目前处于成熟稳定期（Mature），Emerson仍将其列为Ovation系统的标准供货产品，生命周期预计延续至2030年后。对于新建Ovation项目，它仍是数字输出的首选；而对于已运行15年以上的老厂，该模块已成为备件策略中的“重点保障对象”——因其广泛用于安全回路，缺货将直接威胁机组可用率。

深圳长欣深知此类模块的战略价值。我们通过Emerson授权渠道及全球OEM合作网络，确保所供1X00416H01均为全新原装。每一片模块均经过：

全通道通断测试（含动态负载模拟）

隔离耐压验证（1500V AC/1min）

冗余通信握手测试

72小时高温老化筛选

杜绝翻新、拆机或假冒风险。所有产品提供12个月质保，并附带完整测试报告。常规库存充足，紧急需求可48小时内全球调拨。在自动化系统全生命周期管理中，可靠的输出模块不是消耗品，而是安全资产。

As a trusted partner to power and process operators worldwide,we treat every EMERSON 1X00416H01 as a critical link in your safety chain.Our global supply chain integrity ensures authenticity,while our rigorous QA protocol—aligned with IEC 61508 functional safety principles—validates performance under real-world stress conditions.Beyond delivery,we provide engineering-grade support:from pre-installation compatibility checks to post-commissioning diagnostics.In industries where uptime equals revenue and safety is non-negotiable,choosing a supplier who understands the weight of a single DO channel isn’t just prudent—it’s essential.
