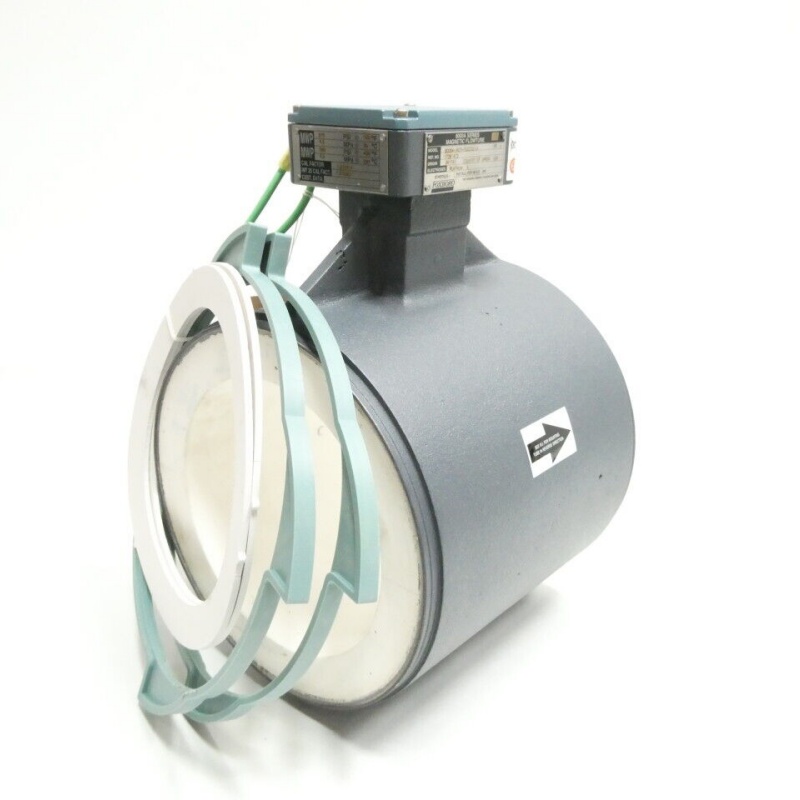

FOXBORO 8304-SABB-TPJ-GFGZ-S 4英寸电磁流量计流管：精准流量测量解决方案

描述

产品详细说明

8304-SABB-TPJ-GFGZ-S技术规格

产品型号：8304-SABB-TPJ-GFGZ-S

制造商：FOXBORO(施耐德电气旗下品牌)

产品类型：电磁流量计流管/传感器(Magnetic Flowtube/Sensor)

公称口径：4英寸(DN100)

测量原理：电磁感应原理(Electromagnetic Induction Principle)

测量介质：适用于各种导电液体，最低电导率要求通常为5μS/cm(微西门子/厘米)

衬里材料：TPJ系列通常对应PTFE聚四氟乙烯(Polytetrafluoroethylene)，具有优异的耐腐蚀性

电极材料：TPJ系列通常对应哈氏合金C(Hastelloy C)，具有良好的耐腐蚀性和耐磨性

过程连接：通常为法兰连接，标准根据型号后缀SABB等，如ANSI B16.5 Class 150/300

最大工作压力：通常与法兰等级相关，如ANSI Class 150(285 PSI)或Class 300(740 PSI)

介质温度范围：通常取决于衬里和电极材料，PTFE衬里可达-20°C至+180°C

防护等级：通常为NEMA 4X/IEC IP66/67(防尘、防喷水、可在短时间浸泡)

外壳材料：铸铁或碳钢外壳，外部涂有环氧树脂涂层

输出：作为传感器部分，提供原始流量信号给匹配的变送器

8304-SABB-TPJ-GFGZ-S产品概述

聊到工业液体流量测量，FOXBORO 8304-SABB-TPJ-GFGZ-S这款4英寸电磁流量计流管，那绝对是行业里的“硬核选手”了。它不是一个独立的仪表，而是FOXBORO电磁流量测量系统的核心传感器部分，需要与FOXBORO的变送器（如873EC、871EC等智能变送器）配合使用，共同实现精确的流量测量。这玩意儿的核心，就是基于法拉第电磁感应定律（Faraday’s Law of Electromagnetic Induction）进行测量，当导电液体流经磁场时，会产生一个与流速成正比的电动势，这个电动势被流管内的电极捕获，并传输给变送器进行处理。

这台8304-SABB-TPJ-GFGZ-S流管，隶属于FOXBORO经典的8300系列电磁流量计流管，以其无阻碍、无压损的测量特性而闻名。由于其测量通道内没有任何可动部件，也没有任何阻碍流体的元件，因此它不会对流体造成额外的压损，特别适合测量含有固体颗粒、纤维或高粘度的介质，同时也能有效避免堵塞。它的内衬（如由TPJ指示的PTFE聚四氟乙烯）和电极材料（如TPJ指示的哈氏合金C）都具有优异的耐腐蚀性和耐磨性，确保了在测量腐蚀性介质或磨损性浆液时的长期稳定性和可靠性。

8304-SABB-TPJ-GFGZ-S的长型号“SABB-TPJ-GFGZ-S”揭示了其具体配置：SABB通常指流管的连接方式和外壳类型，如特定的法兰标准和材质；TPJ是关键的内衬和电极材料代码，通常指示PTFE衬里和哈氏合金C电极，这是其耐腐蚀和耐磨性能的基础；GFGZ和最后的**-S**则可能代表特定的校准、认证或客户定制选项。总之，这是一款专为复杂和严苛工业应用设计的高性能电磁流量计流管，是您实现精确过程控制和高效生产的“得力干将”！

主要特点和优势

咱们这FOXBORO 8304-SABB-TPJ-GFGZ-S 4英寸电磁流量计流管，可不是浪得虚名，它身上有几把刷子，那都是经过实战检验的！

首先，高精度与高稳定性，这是“硬道理”！作为电磁流量计的核心传感器，8304-SABB-TPJ-GFGZ-S能够提供卓越的测量精度（Measurement Accuracy），通常可达读数的±0.5%甚至更高（与配套变送器共同决定）。其测量结果几乎不受流体密度、粘度、温度、压力和电导率变化的影响，确保了在各种工况下都能提供稳定可靠的流量数据，尤其适合**贸易计量（Custody Transfer）**等高要求场合。

其次，无压损、无阻碍测量，简直是“高效通行”！这块8304-SABB-TPJ-GFGZ-S流管内部是光滑的直通管道，没有任何可动部件或阻碍流体的元件。这意味着它在测量过程中不会造成额外的压损（Pressure Loss），这对于泵送系统来说至关重要，可以显著降低运行能耗。同时，它也完全避免了传统机械式流量计常见的堵塞、磨损问题，特别适合测量含有固体颗粒、纤维或浆液的介质，大大减少了维护量和停机时间。

再来，优异的介质兼容性，简直是“百毒不侵”！型号中的TPJ后缀通常表明其内衬采用PTFE聚四氟乙烯材料，这种材料具有极强的耐腐蚀性（Corrosion Resistance），几乎可以抵抗所有酸、碱和有机溶剂的侵蚀。而电极采用哈氏合金C，更是增强了其在腐蚀性介质和磨损性浆液中的寿命和稳定性。这种强大的介质兼容性使得8304-SABB-TPJ-GFGZ-S能够在化工、制药、冶金等严苛行业中长期稳定运行。

还有，宽广的量程比。FOXBORO电磁流量计系统通常能提供极宽的量程比（Turndown Ratio），例如可达100:1甚至更高。这意味着同一台8304-SABB-TPJ-GFGZ-S流管，既可以精确测量极低的流量，也能应对高峰流量，无需更换仪表，大大提高了测量的灵活性和设备的利用率。

最后，维护成本低且安装灵活。由于无活动部件且抗污染设计，8304-SABB-TPJ-GFGZ-S的日常维护需求极低，运行成本效益显著。同时，它的紧凑设计和标准的法兰连接（如SABB后缀所示）也使得安装过程相对简单快捷，可以方便地集成到现有的管道系统中。

The FOXBORO 8304-SABB-TPJ-GFGZ-S 4-inch Magnetic Flowtube is a highly capable sensor component for volumetric flow measurement of conductive liquids.Its primary advantage lies in its exceptional measurement accuracy and long-term stability,typically achieving±0.5%of reading when paired with a compatible Foxboro transmitter.The measurement is largely unaffected by variations in fluid density,viscosity,temperature,pressure,or conductivity,making it ideal for demanding applications like custody transfer.

A significant benefit of the 8304-SABB-TPJ-GFGZ-S is its no-pressure-loss,unobstructed measurement design.With no moving parts or flow obstructions within the pipeline,it eliminates additional pressure drop,which is crucial for energy-efficient pumping systems.This also prevents clogging and wear issues common with mechanical flowmeters,making it perfectly suited for fluids containing solids,fibers,or high viscosity,thereby reducing maintenance and downtime.

The flowtube boasts superior media compatibility,indicated by the TPJ suffix,typically signifying a PTFE(Polytetrafluoroethylene)liner and Hastelloy C electrodes.PTFE offers extreme corrosion resistance against most acids,alkalis,and organic solvents,while Hastelloy C enhances durability in corrosive and abrasive slurries.This robust material selection ensures reliable performance and extended lifespan in harsh chemical,pharmaceutical,and metallurgical environments.

Furthermore,the FOXBORO magnetic flowmeter system,incorporating the 8304-SABB-TPJ-GFGZ-S flowtube,provides an impressively wide turndown ratio,often exceeding 100:1.This enables precise measurement across a broad range of flow rates,from very low to peak flows,without requiring instrument changes,enhancing measurement flexibility and equipment utilization.Its design inherently translates to low maintenance costs due to the absence of moving parts and its anti-fouling characteristics,offering significant operational cost savings.The compact design and standard flanged connections(as implied by the SABB suffix)also simplify installation into existing piping systems.

应用领域

FOXBORO 8304-SABB-TPJ-GFGZ-S这款4英寸电磁流量计流管，那应用范围可广了，简直是工业界的“流量明星”！

首先，在水和废水处理行业，它是最常见的流量测量仪表。无论是自来水厂的供水计量、污水处理厂的进出水流量监测，还是城市管网的分配计量，8304-SABB-TPJ-GFGZ-S都能提供精准的体积流量数据，帮助水务公司进行有效管理和控制。其无阻碍设计特别适合含有泥沙或颗粒的污水。

再来看看化工和石化行业，这里需要测量各种酸、碱、盐、有机溶剂等腐蚀性液体的流量。FOXBORO 8304-SABB-TPJ-GFGZ-S凭借其PTFE衬里和哈氏合金C电极的卓越耐腐蚀性，能够长期稳定地测量这些介质，确保反应过程的精确配比和产品质量。

在食品和饮料行业，尤其是在啤酒、牛奶、果汁等生产线中，8304-SABB-TPJ-GFGZ-S也广泛应用。由于其内衬光滑、无滞留区域的设计，符合卫生要求，易于CIP（在线清洗）和SIP（在线消毒），确保了食品安全，同时精确计量各种液体原料和产品的流量。

此外，在冶金、矿山和造纸行业，常常需要测量磨损性强或含有大量固体颗粒的浆液流量。8304-SABB-TPJ-GFGZ-S的无阻碍设计和耐磨损衬里，使其成为这些恶劣工况下的理想选择，有效避免了传统流量计的堵塞和过早磨损。在电力行业，它也用于冷却水、锅炉给水等流量的监测。

总之，只要你的工业现场需要对导电液体进行高精度、高稳定性、长期可靠的体积流量测量，特别是那些腐蚀性强、磨损性大、含有固体颗粒或有卫生要求的介质，那么FOXBORO 8304-SABB-TPJ-GFGZ-S这款电磁流量计流管，绝对是你值得信赖的“好帮手”！

选型指南/购买建议

兄弟，要选FOXBORO 8304-SABB-TPJ-GFGZ-S这款电磁流量计流管，有几点你得心里有数，这可不是随便抓一个就能用的。首先，确认好你的管道口径，这个型号是4英寸（DN100），要和你的管道尺寸匹配。其次，介质特性。TPJ后缀指示了PTFE衬里和哈氏合金C电极，这配置对大多数腐蚀性、磨损性介质都适用，但你还是要核对你的实际介质是否符合。第三，工作压力和温度。法兰等级（如SABB指示的ANSI Class 150/300）决定了其耐压能力，同时介质温度要确保在PTFE衬里的允许范围内。最后，别忘了它只是流管部分，必须搭配FOXBORO的电磁流量计变送器（如873EC、871EC系列）才能组成完整的测量系统。找我们深圳长欣，我们能帮你核对这些细节，确保你买到的是最适合你工况的8304-SABB-TPJ-GFGZ-S，原厂品质，售后服务有保障，让你买得放心，用得安心！

常见问题解答(FAQ)

问：FOXBORO 8304-SABB-TPJ-GFGZ-S能单独工作吗？

答：不能，兄弟！FOXBORO 8304-SABB-TPJ-GFGZ-S只是电磁流量计的“流管”部分，也就是传感器。它需要连接到FOXBORO兼容的电磁流量计变送器（例如873EC、871EC系列等）才能将测得的信号转换成标准的4-20mA或其他数字信号输出到你的DCS/PLC系统。它们是“黄金搭档”，缺一不可。

问：这款8304-SABB-TPJ-GFGZ-S可以测量非导电液体吗？

答：抱歉，不行！电磁流量计的测量原理是基于法拉第电磁感应定律，它要求被测介质必须具有一定的导电性。通常，介质的电导率需要大于5μS/cm（微西门子/厘米）才能保证测量精度。如果你的介质是非导电液体（如纯净水、油、溶剂等），那就得考虑其他类型的流量计了，比如涡街流量计或超声波流量计。

问：8304-SABB-TPJ-GFGZ-S在测量含有颗粒的液体时会堵塞吗？

答：这正是它的优势所在！FOXBORO 8304-SABB-TPJ-GFGZ-S采用无阻碍的直通管道设计，内部没有任何可动部件或阻碍流体的元件。因此，它在测量含有固体颗粒、纤维或浆液的介质时，是不会发生堵塞的，而且对流量造成的压力损失也几乎可以忽略不计。

问：电磁流量计需要定期校准吗？

答：当然需要！任何测量仪表，包括FOXBORO 8304-SABB-TPJ-GFGZ-S，都需要定期校准以确保其测量精度。虽然FOXBORO的电磁流量计以其长期稳定性而闻名，但随着使用时间的推移和现场工况的变化，仍建议根据工艺要求和企业规范，定期进行现场校准或送实验室校准，以保证数据的准确性和可靠性。

客户案例分享/成功应用解析

就拿我们最近给一家大型钢铁企业做的项目来说吧，他们有条关键的废水排放管道，里面含有大量的铁粉颗粒和腐蚀性物质，对传统流量计的磨损和堵塞非常严重，经常导致测量不准和停机维护。我们给他们推荐并安装了FOXBORO 8304-SABB-TPJ-GFGZ-S 4英寸电磁流量计流管，并搭配了FOXBORO的智能变送器。这8304-SABB-TPJ-GFGZ-S装上去之后，效果立竿见影！它凭借无阻碍的直通管设计和耐磨耐腐蚀的衬里/电极，完美解决了堵塞和磨损问题，持续提供精准的废水排放量数据。客户的维护频率大大降低，同时也能更准确地进行环保监测，避免了超标排放的风险。这不，后来他们其他类似的关键测量点，第一个想到的就是我们的FOXBORO 8304-SABB-TPJ-GFGZ-S，这就是实打实的口碑！

产品保障

兄弟们，选我们**深圳长欣**，那就是选了个靠谱的！我们对FOXBORO 8304-SABB-TPJ-GFGZ-S这类工控备件的品质，那是拍着胸脯保证的。每一件FOXBORO 8304-SABB-TPJ-GFGZ-S都经过我们严格的质量检验，确保你拿到手的是性能完好、稳定可靠的“硬货”。我们深知，在工业自动化领域，时间就是金钱，稳定就是生命，所以我们不仅仅提供产品，更提供全方位的售后服务承诺和强大的技术支持。你买了我们的FOXBORO 8304-SABB-TPJ-GFGZ-S，遇到任何技术上的“疑难杂症”，一个电话过来，我们的资深工程师团队立马给你出谋划策，帮你解决问题，绝不让你“孤军奋战”。咱们的目标就是让你用得舒心、放心、省心，建立长期合作的“铁哥们”关系！

When you choose Shenzhen Changxin,you’re partnering with a reliable and experienced team dedicated to industrial automation excellence.We stand firmly behind the quality of every FOXBORO 8304-SABB-TPJ-GFGZ-S magnetic flowtube we provide.Each 8304-SABB-TPJ-GFGZ-S undergoes rigorous quality inspections to ensure it meets the highest performance standards,delivering the reliability you demand for your critical operations.We understand that in industrial automation,uptime is paramount,and consistent performance is key.Therefore,our commitment extends beyond merely supplying products;we offer comprehensive after-sales service and robust technical support.Should you encounter any technical challenges with your FOXBORO 8304-SABB-TPJ-GFGZ-S,our team of seasoned engineers is readily available to provide expert guidance and swift solutions,ensuring you’re never left on your own.Our goal is to foster long-term partnerships built on trust and mutual success,making your purchasing and operational experience seamless and worry-free.We pride ourselves on being your trusted partner in navigating the complexities of industrial control systems,providing not just components,but complete peace of mind.
