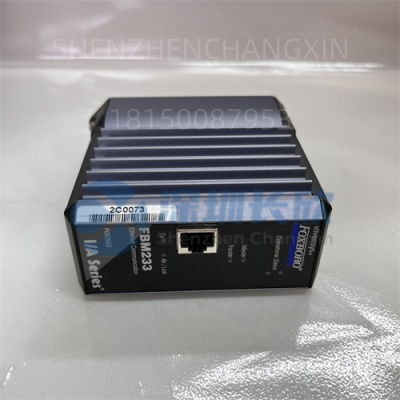

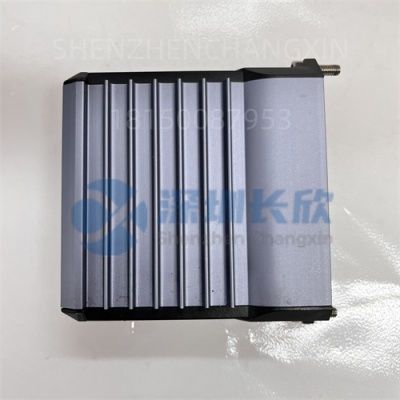

FBM233 P0926GX 产品概述
在现代化的过程工业里，DCS(分布式控制系统)是大脑，但大脑要指挥手脚，离不开灵敏的“神经系统”。FOXBORO FBM233 P0926GX 就是这套神经系统里的关键“神经节点”——一个专为FOXBORO I/A系列或Evo系列DCS设计的高性能以太网通信模块。
过去，控制系统连接现场设备(比如智能变送器、电动执行器、电机驱动器)主要靠硬接线，一根线一个信号，工程量大，维护麻烦。FBM233 P0926GX 的出现改变了这个局面。它通过标准的以太网，将大量现场设备“网罗”起来，形成一个数字化的设备网络。这个模块充当了协议转换器和数据集中器的角色：一方面，它用现场设备能懂的“语言”(如Modbus/TCP)与它们对话，采集温度、压力、阀门开度等数据;另一方面，它把数据打包，转换成DCS内部总线能理解的高速数据流，实时上传给控制处理器(如FCP270)。反过来，DCS的控制指令也通过它精准下达。这种架构极大地简化了布线，提升了数据集成度和系统可扩展性，是工厂迈向工业物联网和智能制造的基础一步。
主要特点和优势
这模块的能耐，体现在以下几个硬核方面：
第一，通信“双保险”，可靠至上。 工业现场最怕通信中断。FBM233 P0926GX 支持冗余配置。你可以安装两个一模一样的模块，一个设为主模块，一个设为跟踪模块。主模块正常工作时，跟踪模块实时同步所有数据。一旦主模块故障，系统会无扰动地自动切换到跟踪模块，确保与现场设备的通信永不中断。这种设计对于关键过程控制(如反应釜温度控制)至关重要，是实现高可用性的保障。
第二，是个“明白人”，维护省心。 它内置了完善的实时诊断功能。模块自身的状态、网络连接质量、与每个设备的通信状况，都能通过前面板的LED指示灯或DCS的工程师站软件一目了然。当出现通信超时、设备断线等问题时，它能快速定位故障点，指引维护人员直奔问题根源，告别了以前“猜谜式”的排查，大幅缩短了平均修复时间。
第三，身手“敏捷”，支持热插拔。 得益于热插拔设计，你可以在系统不停机的情况下，直接更换故障的 FBM233 P0926GX 模块。只需拧松固定螺丝，拔出旧模块，插入新模块，系统会自动识别并恢复通信。这对于保障连续生产(如炼油、化纤)意义重大，能将计划外停机的影响降到最低。
第四，身板“硬朗”，不惧恶劣环境。 工业现场电磁干扰强，振动粉尘多。该模块采用了工业级的元器件和EMI/RFI保护电路，能够有效抵抗各种电磁干扰，保证数据通信的纯净和稳定。其宽温工作范围确保了在从寒冷户外到炎热机房的多种环境下都能可靠运行。
应用领域
FBM233 P0926GX 作为通用的以太网设备集成器，在需要大量连接智能设备的行业大显身手。
在石油化工行业，大量的智能温度变送器、压力变送器、质量流量计和阀门定位器需要接入DCS。使用 FBM233 P0926GX，可以通过一根网线连接多个设备，实现对反应器、分馏塔、储罐等关键设备的集中监控和精细控制，提升生产效率和安全性。
在电力行业，特别是火电厂和水电站，需要监控众多辅机设备(如泵、风机)的状态和性能。该模块可以将这些设备的运行数据(电流、振动、温度)集成到DCS或厂级监控信息系统，为预测性维护和优化运行提供数据支撑。
在水处理和污水处理厂，遍布厂区的pH计、溶解氧仪、浊度仪和泵控单元需要联网。FBM233 P0926GX 能够经济高效地将这些分散的仪表数据汇集到中央控制室，实现整个水处理流程的自动化控制和远程管理。
此外，在制药、食品饮料、冶金等流程工业中，凡是需要将大量采用Modbus/TCP、HART over IP等协议的智能设备接入FOXBORO DCS的场景，它都是理想的选择。
选型指南 / 购买建议
老哥，选 FOXBORO FBM233 P0926GX，得先盘算清楚几件事。
第一，数数要接多少“伙计”。你计划通过这个模块连接多少台现场设备?总数是否在64台以内?同时要考虑未来可能的扩展，留出余量。如果设备数量远超64.可能需要规划多个通信模块。
第二，问问它们都“说”啥话。你的现场智能设备支持什么通信协议?主要是Modbus/TCP吗?还是有其他协议?FBM233 P0926GX 原生支持Modbus/TCP，对其他协议的支持可能需要特定的I/O驱动或配置，务必提前确认兼容性。
第三，想想要不要“上保险”。这个过程是否至关重要，不允许通信有任何中断?如果是，就必须规划冗余配置，即购买两个模块并配对使用。这会增加成本，但换来了极高的可靠性。
第四，核对“户口”最关键。这是用于FOXBORO I/A系列还是Evo系列的DCS?你的控制器机架型号是什么?确保模块的硬件版本(P0926GX)与你的系统软件版本完全兼容。最稳妥的方法是查阅原系统硬件配置清单或联系原厂/专业供应商确认。
常见问题解答 (FAQ)
问：一个FBM233模块真的能接64台设备吗？网络会不会拥堵？
答：64台是理论最大值，实际应用中需综合考虑。网络拥堵取决于所有设备的数据更新频率和单次数据量。对于慢过程(如温度、液位)，连接数十台设备通常没问题。对于快过程或大数据量设备，应减少单模块连接数，或使用交换机进行网络分段。好的组态实践是避免所有设备在同一时刻爆发式通信。
问：如何实现两个FBM233模块的冗余？需要特殊配置吗？
答：需要。两个模块通过背板总线和网络进行协同。需要在DCS的组态软件中，将这对模块配置为冗余对，并指定主模块和跟踪模块。它们之间的数据同步、故障检测和切换逻辑由系统固件自动管理，但对用户来说需要进行正确的软件配置。
问：模块前面的RJ-45口是干什么用的？
答：这个端口用于连接双端口以太网设备或接入工厂局域网。例如，某些高端流量计或分析仪带有两个以太网口，其中一个可以直连到此模块，实现设备级冗余或链式连接。更多情况下，它是模块接入控制网络交换机的一个标准网口。
问：如果模块故障，更换新模块后需要重新下载组态吗？
答：通常不需要。系统的组态信息(包括该模块的IP地址、设备列表、通信参数等)存储在控制器的非易失存储器或工程师站中。更换新的 FBM233 P0926GX 模块后，系统上电时会自动识别并将组态信息加载到新模块中，恢复通信。
客户案例分享 / 成功应用解析
华南某大型造纸厂的碱回收车间，需要对数十台新增的智能电动调节阀进行集中控制。如果采用传统的4-20mA硬接线，电缆工程量和成本极高。厂方最终决定采用基于以太网的解决方案。
我们为其提供了 FOXBORO FBM233 P0926GX 模块，并指导他们将所有新阀门(支持Modbus/TCP)接入车间工业以太网。该模块作为网关，安装在现有的FOXBORO DCS机柜内。实施后，不仅节省了超过60%的电缆和桥架成本，而且所有阀门的开度反馈、扭矩报警、行程时间等丰富数据都能实时上传到DCS，实现了更精细的控制和更高效的故障诊断。车间主任反馈：“以前阀门的毛病得等工艺出问题了才知道，现在坐在中控室就能看得一清二楚，维护起来主动多了!”
相关产品
FOXBORO FCP270 P0917YZ：I/A系列现场控制处理器，是 FBM233 模块的上层“大脑”，负责执行控制逻辑。
FOXBORO FBM231 / FBM232：专用的模拟量输入/输出模块，用于处理传统的4-20mA等信号，常与通信模块配合使用。
FOXBORO FBM219 / FBM215：专用的数字量输入/输出模块，用于处理开关量信号。
工业以太网交换机：如Moxa、赫斯曼等品牌，用于构建可靠的车间级通信网络，连接多个 FBM233 模块和现场设备。
支持Modbus/TCP的现场设备：如E+H、Emerson、Siemens等品牌的智能变送器、执行器、电机驱动器等。
FOXBORO 系统电源模块：为整个DCS机架(包括FBM233)提供稳定可靠的24VDC电源。
DIN导轨及接线端子：用于模块的物理安装和信号连接。
安装与维护
安装前准备：兄弟，规矩不能忘——安全第一!虽然支持热插拔，但首次安装建议在系统断电下进行。确认DIN导轨已牢固安装。对照模块的安装手册，准备好合适的网络电缆(超五类或以上)和电源线。用手触摸接地的机柜金属部分，释放身体静电。
维护建议：日常维护主要是巡检。定期检查模块前面板的状态指示灯是否正常(通常绿灯表示运行正常，红灯或闪烁表示故障或报警)。确保模块安装牢固，无松动。保持控制柜内清洁、通风良好，防止灰尘在模块散热片上堆积。充分利用DCS系统的诊断功能，定期查看该模块及所连设备的通信状态报告，进行预防性维护。
