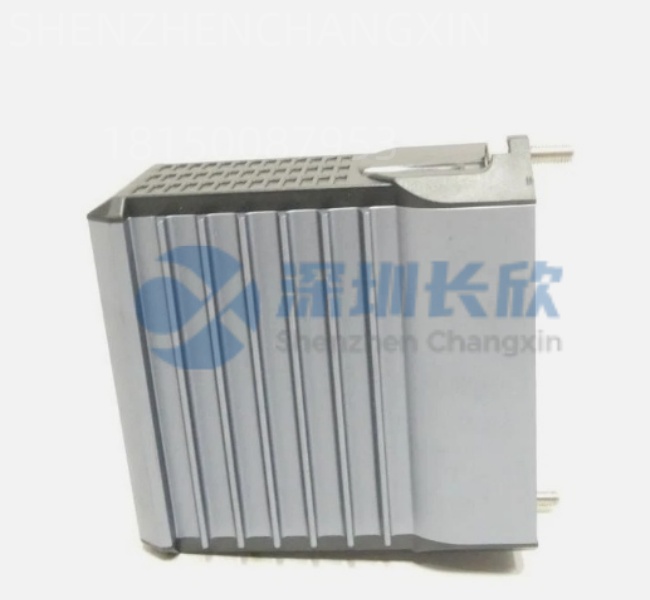

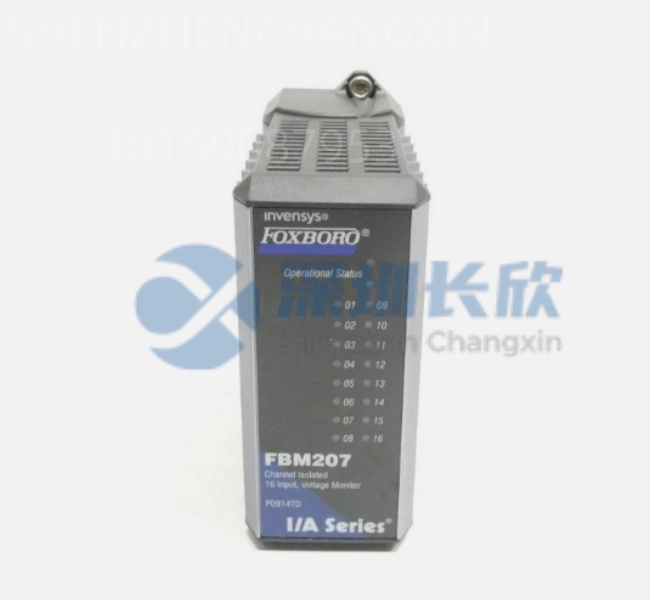

Foxboro P0914TD FBM207 工业级开关量输出单元——CE/UL认证，MTBF > 150,000小时

描述

Foxboro FBM207 P0914TD 技术规格

产品型号：Foxboro FBM207 P0914TD

制造商：Schneider Electric (formerly Invensys Foxboro)

产品类型：I/A Series DCS 数字量输出模块(Digital Output Module, DO)

适用系统：Foxboro I/A Series DCS(Series A/B/C)

通道数量：16 路独立数字输出

输出信号：24 VDC(灌电流型 / Sink，需外部电源为负载供电)

最大负载电流：每通道 100 mA，整模块 ≤ 800 mA

响应时间：< 5 ms(典型值) 输出电压范围：18–30 VDC(由用户侧外部电源提供) 隔离方式：通道组隔离(通常每8通道一组)，通道对地光电隔离(>500 VDC)

保护功能：每通道短路保护、过载自恢复;整模块带可复位保险

诊断功能：前面板双色LED(绿色=模块OK，红色=故障)，支持通道状态上传至DCS

安装方式：插入P0914xx系列I/O底座(如P0914TD)，配合FBC10或FBC15现场总线组件使用

工作温度范围：−20°C 至 +70°C

防护等级：IP20(依赖机柜整体密封)

认证标准：CE, UL, CSA, IEC 61326 (Industrial EMC)

MTBF：> 150.000 小时

Foxboro FBM207 P0914TD 产品概述

Foxboro FBM207 P0914TD 是 Foxboro I/A Series 分布式控制系统中广泛应用的标准型数字量输出模块，定位为高性价比、高可靠性的开关量控制执行单元。在水处理厂泵阀控制、锅炉辅机启停、化工单元联锁等场景中，FBM207 接收DCS控制器的逻辑指令，通过16路独立输出驱动现场24 VDC设备。其采用灌电流(Sink)设计，即模块内部晶体管将负载电流导入公共地，因此需用户在外围提供24 VDC电源为负载(如继电器线圈)供电——这种架构不仅提升抗噪能力，还便于故障排查。

在I/A Series系统架构中，FBM207 插入专用底座 P0914TD(“TD”表示标准16通道DO底座)，通过FBC10/FBC15现场总线与主控制器通信。模块前面板配备双色LED，绿色表示正常运行，红色表示模块故障(如过流、通信中断)。更关键的是，它具备通道级短路保护：即使某一路输出因现场接线错误导致短路，该通道会自动切断，其余15路仍能正常工作，极大提升系统可用性与维护效率。

主要特点和优势

Foxboro FBM207 P0914TD 最突出的价值，在于“稳、省、易”。

稳：每通道100 mA驱动能力 + 短路自恢复，我们在某自来水厂见过它连续运行8年无故障。一次电缆被施工挖断短路，模块仅关闭故障通道，供水未中断。

省：16通道集成一张卡，比老式8通道模块节省50%槽位。一套小型装置只需2–3张卡，机柜成本直降。

易：灌电流接法接线清晰(负载一端接24 V，另一端接FBM207)，现场电工一看就懂。LED状态一目了然，巡检效率翻倍。

虽然响应时间(<5 ms)不如高速模块 FBM241(<1 ms)，但对于绝大多数非紧急控制回路(如泵启停、普通联锁)，FBM207 的性能完全绰绰有余，且成本更低，是经济实用的首选。

The Foxboro FBM207 P0914TD digital output module provides reliable, cost-effective switching for standard control applications in the I/A Series DCS. With 16 isolated sink-type channels and short-circuit protection per channel, it safely drives relays, solenoids, and indicators using an external 24 VDC supply. Its robust design ensures stable operation in electrically noisy environments (−20°C to +70°C), while group isolation minimizes cross-talk. Though not as fast as the FBM241 (<5 ms vs. <1 ms), it delivers ample performance for non-critical sequences, pump controls, and general interlocks. With hot-swap support and clear LED diagnostics, this module balances performance, reliability, and value—making it a workhorse in power, water, and chemical plants worldwide.

应用领域

Foxboro FBM207 P0914TD 在哪儿最常用?市政水厂!一套加压泵站有10多台水泵、电动阀，全靠它控制启停。灌电流设计让接线简单，短路保护避免因一只电磁阀故障停全站。

中小型化工装置也大量采用。反应釜搅拌、冷却水阀、氮封控制等非高速回路，FBM207 完全胜任。成本低、维护易，特别适合预算有限但要求可靠的项目。

就连区域供热站的循环泵、补水泵联锁，也依赖它的稳定性。冬季极寒下，模块依然满负荷运行——这是北方用户的共同反馈。一句话：只要你的控制“不需要微秒级响应”，这模块就是高性价比之选。

选型指南 / 购买建议

买 Foxboro FBM207 P0914TD，先确认三点：第一，你的系统是 I/A Series(非Triconex或Modicon!);第二，底座必须是 P0914TD(16通道DO专用)，普通AI底座不兼容;第三，务必采用灌电流接法(负载接外部24 V，FBM207接GND端)。注意：后缀“TD”指底座型号，模块本体标 FBM207 即可。认准原厂标签，翻新件驱动IC易老化，高温下输出阻抗升高，可能导致负载无法吸合。

常见问题解答 (FAQ)

问：FBM207 能源出24 V吗?

答：不能!它是Sink(灌电流)型，只提供“接地通路”。必须外接24 VDC电源给负载供电。

问：所有输出都无效，但模块绿灯亮，咋办?

答：检查外部24 VDC电源是否正常，或FBC10总线组件是否通信中断。

问：能直接驱动AC负载吗?

答：不能!仅支持DC负载。若需控AC，需外接24 VDC中间继电器。

客户案例分享 / 成功应用解析

某中部县城污水处理厂原用PLC控制，故障率高。2023年升级为I/A Series DCS，选用 Foxboro FBM207 P0914TD 控制24台阀门与12台泵。投运一年，零DO模块故障。最惊喜的是，一次雷击导致外部24 V电源波动，FBM207 因通道隔离设计，仅短暂复位，未造成工艺中断。厂长笑言：“以前雷雨天提心吊胆，现在?睡得踏实多了!这 FBM207.真是咱小厂的‘定心丸’!”
