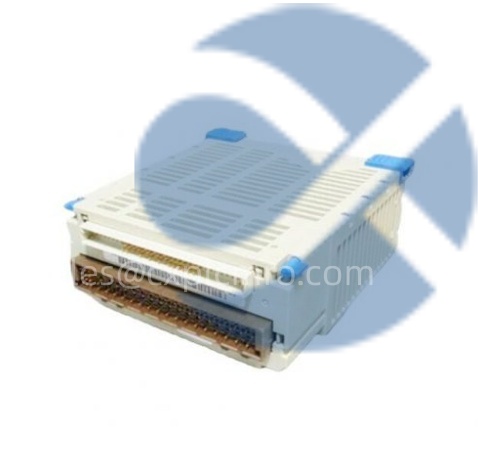

GE 104X905BA603 | 高速数据接口通讯处理器模块

描述

产品概述

在工业自动化架构从集中式向分布式演进的过程中，高效的现场总线技术是决定性因素。GE 104X905BA603​正是这一历史阶段的关键产物。它不是一个独立的控制器，而是一个功能强大的通信协处理器，其核心使命是在GE Series 90-30​或90-70​系列PLC与当时领先的Genius分布式I/O​系统之间，建立一条高速、可靠的数据高速公路。理解它的价值，需要回到分布式I/O初兴的时代背景。

在大型工厂中，将所有现场信号用数百根甚至上千根电缆拉回中央控制室，不仅成本高昂，而且故障排查困难。Genius总线​正是GE为解决这一问题推出的专有高速对等通信网络。而104X905BA603​模块，正是将PLC主机架接入这条总线网络的“网关”或“网卡”。它的设计理念是解耦——将I/O的物理分布与控制器的逻辑处理分离开来。控制器只需与本地插槽中的104X905BA603​通信，而后者则负责管理整个Genius网络上多达数十个远程I/O分站，实现数据的实时采集和命令下发。这种架构不仅大幅节省了接线成本和安装时间，更提升了系统的模块化程度与可维护性。对于仍在运行GE 90系列平台的大量现有工厂而言，104X905BA603​是维系其分布式I/O网络正常运转的“咽喉要道”，它的稳定与否，直接关系到成百上千个现场I/O点的数据可达性。

技术规格

产品型号：104X905BA603

制造商：GE

产品类型：Genius总线通讯处理器模块

适用PLC系列：GE Series 90-30,Series 90-70

总线协议：Genius总线

通信速率：153.6 kbps(标准Genius总线速率)

接口类型：RS-485(差分信号)

网络拓扑：支持总线型（菊花链）拓扑

最大站距离：总网络长度可达2，300米（约7500英尺），取决于具体配置

最大节点数：一个网络上最多支持32个设备（包括本模块及所有I/O块）

供电要求：从PLC主底板获取5VDC电源

工作温度：0°C至60°C

状态指示：模块前端提供RUN,COMM,FAULT等LED状态指示灯

兼容软件：使用GE的Logicmaster 90或Proficy Machine Edition进行组态

主要特点和优势

GE 104X905BA603​的核心优势在于其提供了当时极具竞争力的确定性、高性能的分布式I/O解决方案。它的出现，使得基于GE 90系列PLC​的系统具备了构建大型、复杂控制架构的能力。

首先，其最大的特点是高速与确定性。Genius总线采用令牌传递机制，保证了每个设备在预定时间内都能获得通信权，避免了以太网等CSMA/CD网络中可能发生的碰撞和不确定性延迟。这对于实时控制应用至关重要。104X905BA603​作为主站，高效地管理着令牌的循环和数据的同步交换，确保所有远程I/O点的状态更新能在一个可预测的扫描周期内完成，这对运动控制、快速联锁等应用场景意义重大。

其次，它极大地增强了系统的可扩展性和可靠性。通过一个104X905BA603​模块，控制器可以访问网络上多达31个远程I/O分站，每个分站又可容纳多个I/O模块，这相当于将本地I/O槽位扩展了数百点甚至上千点，而无需增加昂贵的中央机架。同时，分布式架构意味着单个I/O分站的故障通常被隔离，不会导致整个系统瘫痪，便于在线维护。

简化的布线和安装：只需一条双绞线电缆（如Belden 9463）串联所有设备，相比传统点对点接线，节省了超过80%的电缆和桥架成本。

强大的诊断功能：模块和每个I/O块都提供详细的LED状态指示，并可被控制器编程访问，能够快速定位网络断线、电源故障或设备故障，显著缩短平均修复时间(MTTR)。

灵活的拓扑结构：支持总线型和星型（需通过中继器）拓扑，适应工厂复杂的物理布局。

应用领域

104X905BA603​的应用遍布所有采用GE 90系列PLC​作为主控制器，并需要将I/O设备分散布置在广阔区域内的工业场景。它是构建中等规模到大型分布式控制系统(DCS)​或可编程逻辑控制器(PLC)​网络的基石。

在汽车制造行业，它被广泛用于焊接、涂装、总装等车间的分布式控制，将PLC主站置于控制室，而Genius I/O分站则直接安装在生产线旁的各个工位，实时采集传感器信号并驱动执行器，布线简洁，维护方便。在物料输送与仓储系统中，如机场行李处理、邮政分拣或大型仓库的输送线，控制逻辑集中，但设备绵延数百米。104X905BA603​管理的Genius网络完美解决了长距离、多节点的控制信号传输问题。在水处理行业，它用于连接分布在厂区各处（如格栅间、沉淀池、滤站、加药间）的现场设备，实现集中监控。

其典型应用场景包括：

大型生产线（汽车、包装、食品饮料）的分布式控制。

过程工业（水处理、化工辅机控制）的远程I/O采集。

楼宇自动化（BA）中空调机组、照明等设备的集中监控。

对现有GE Series 90-30/70​系统的扩容、改造和维护，是其关键的备件与扩展模块。

集成与配置要点

成功集成104X905BA603​并构建稳定的Genius网络，需要严格遵循硬件和软件规范。以下几点是基于大量项目经验总结的关键。

硬件安装与接线是网络稳定的物理基础。

终端电阻：Genius总线网络必须在物理两端的设备上安装120欧姆的终端电阻，以消除信号反射。这是最常见的网络通信故障原因之一。104X905BA603​模块上通常有终端电阻跳线开关，如果它位于网络末端，必须将其设置为“ON”。

电缆与接地：必须使用屏蔽双绞线（如标准Belden 9463）。屏蔽层应在网络的一端单点接地，通常在主控制器机柜侧，另一端悬空，以防止地环路形成干扰。电缆应远离动力线敷设。

电源隔离：确保为每个远程Genius I/O分站供电的电源是隔离的，或者所有分站共用一个良好接地的公共电源，以避免地电位差损坏通信端口。

软件组态是逻辑连接的关键。​组态在Logicmaster 90​或后期的Proficy Machine Edition​软件中完成。

硬件组态：在软件中正确添加104X905BA603​模块，并为其分配在本地机架中的正确槽位号。然后，需要为网络上的每一个远程I/O分站（Genius Block）定义其站地址和I/O配置。每个站的地址必须是唯一的（通常通过块上的拨码开关设置，需与软件配置完全一致）。

数据映射：软件会自动将每个远程I/O分站的输入/输出点映射到控制器内存的特定寄存器区域（例如%I和%Q）。程序员需要清晰了解这个映射关系，在逻辑程序中正确引用这些地址。

网络扫描时间：在软件中可配置预期的网络扫描时间，需与实际网络规模和性能匹配。

生命周期与采购建议

从产品生命周期来看，GE 104X905BA603​及其相关的Genius总线​技术已进入成熟晚期并逐步过渡到淘汰期。GE已将发展重点转向Profinet​和EtherNet/IP​等基于以太网的现代开放式网络。然而，这绝不意味着104X905BA603​失去了价值。恰恰相反，全球仍有巨量的存量系统依赖于它运行。对于这些用户而言，该模块是维持生产连续性的关键战略备件，其需求是刚性且持续的。

对于新建项目，我们强烈建议采用基于PACSystems​或RX3i​等新一代平台，并搭配Profibus-DP​或EtherNet/IP​网络。但对于现有系统的维护、应急抢修和长期运维，104X905BA603​是必须储备的核心备件。其故障将导致整个Genius网络瘫痪，使所有远程I/O失效，后果严重。由于原厂供应可能逐渐收紧，提前从可靠渠道储备高质量备件是极具成本效益的风险管理策略。

我们的产品保障：我们（深圳长欣）深刻理解104X905BA603​这类“遗产系统”核心部件对您生产稳定性的极端重要性。我们提供的每一块模块均源自专注于工业备件的可靠全球供应链。每一块104X905BA603​在交付前，都经过我们技术团队的严格上机测试：我们将其插入完好的GE 90-30​测试机架，连接标准的Genius网络（含至少一个远程I/O块），通过Proficy Machine Edition​软件进行组态、建立通信、循环读写I/O数据，并验证其LED状态指示与软件诊断信息的一致性，确保其功能完好。我们为所有产品提供12个月质保，并提供针对Genius网络安装与故障排查的专业技术支持。我们维持关键“遗产”备件的战略库存，致力于为您的现有系统提供可靠、快速的生命周期支持。
