描述

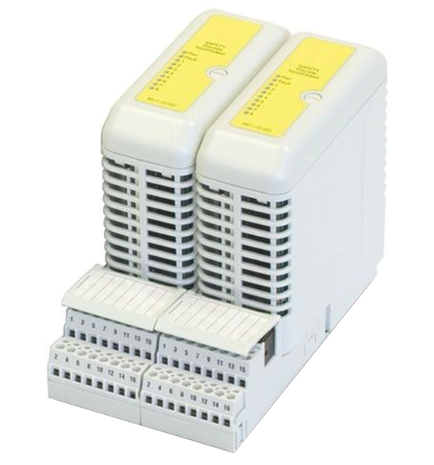

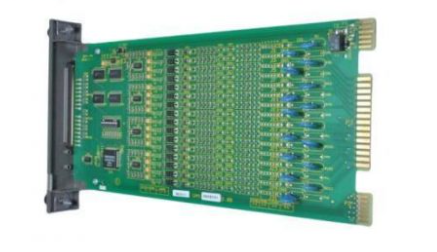

技术规格:GE 8810-HI-TX-01
GE 8810-HI-TX-01是一款8通道安全模拟量输入模块,具有以下关键技术规格:
零件号:8810-HI-TX-01(通常也称为8810-HI-TX)
制造商:GE(通用电气,通常指GE Intelligent Platforms,现为Emerson PACSystems的一部分)
模块类型:8通道安全模拟量输入模块
输入通道:8个单端4-20mA输入通道
安全完整性等级(SIL)认证:经认证可用于安全相关应用,最高可达SIL 2。
现场电路类型:非易燃现场电路,适用于危险场所(Class 1,Div 2或Zone 2)。
变送器兼容性:支持2线制、3线制或4线制变送器。
HART功能:
HART透传:允许与现场设备进行完整的HART通信。
HART变量和状态报告:支持获取和报告HART诊断信息和过程变量。
分辨率:16位
响应时间:
4-20mA模式:25ms(或最大27ms)
HART模式:每通道0.75秒
标称信号范围(量程):4至20mA
全信号范围:1至23mA
线路故障检测:
短路电流:>23.5mA
开路电流:<0.5mA
输出电压( 20mA):13.5V(最小)
精度(在整个温度范围内):±0.1%量程
重复性:0.05%量程
隔离:
任意通道到总线:100 V AC
通道之间:无(通道之间不隔离)
电流消耗:
系统:70mA
现场:350mA
总线现场电源:需要24 VDC总线现场电源(通常来自PAC8000电源模块,如8914-PSAC)。
工作温度范围:-40°C至70°C(此宽泛的范围凸显了其在各种工业环境中的坚固性。)
外壳类型:通常与模块化的PAC8000系统相关联,该系统本身具有各种外壳选项(例如,DIN导轨安装)。
模块宽度:42毫米
重量:大约200克(仅模块)
可配置参数:报警(高、高高、低、低低)、报警死区、输入滤波时间常数、输入死区、故障安全驱动、通道状态(启用/禁用)、HART变量和状态报告(启用/禁用)。
主要特点和优势
GE 8810-HI-TX-01因其专为关键工业应用而设计的功能而脱颖而出:
安全完整性等级(SIL 2)认证:这是一个至关重要的特点,表明该模块适用于安全仪表系统(SIS),在这些系统中,可靠性和风险降低至关重要。它允许该模块部署在需要功能安全的应用程序中,对其执行预期安全功能的能力提供信心。
8通道高精度模拟量输入:凭借8个单端4-20mA输入通道和16位分辨率,该模块可提供对温度、压力和流量等过程变量的精确可靠测量,这对于精确的过程控制和监控至关重要。
HART通信功能:集成的HART透传、采集和状态报告功能可与支持HART的现场设备进行无缝数字通信。这允许远程配置、校准以及从传感器访问丰富的诊断数据,而不会中断4-20mA信号,从而显著提高维护效率并减少现场访问。
非易燃现场电路:这种设计使模块适用于安装在危险(潜在爆炸性)区域(Class 1,Div 2或Zone 2),因为它可防止产生可能点燃易燃气氛的火花或过热。这增强了关键工业环境中的安全性。
适用于恶劣环境的坚固设计:8810-HI-TX-01具有宽广的工作温度范围(-40°C至70°C)和作为PAC8000系统一部分的坚固结构,旨在承受极端条件,确保在严苛的工业环境中(从严寒到酷热)的可靠性能。
模块化和灵活的I/O解决方案:作为PAC8000系统的一部分,它提供了一种模块化I/O解决方案,允许轻松扩展和定制。它可卡接到载体上,简化了安装和更换,无需进行大量重新布线,为系统设计和维护提供了灵活性。
全面的诊断:该模块提供广泛的诊断功能,包括用于开路和短路的线路故障检测,这有助于快速识别和排除现场布线问题,从而最大程度地减少停机时间。
GE 8810-HI-TX-01模块专为安全关键型工业应用提供高精度、可靠的模拟量输入能力。其主要优势源于其8通道、4-20mA输入和16位分辨率,确保对温度、压力和流量等过程变量进行准确一致的测量。
一个突出的特点是其安全完整性等级(SIL 2)认证,使其适用于部署在安全仪表系统中,在这些系统中,测量的完整性对于操作安全至关重要。其非易燃现场电路进一步增强了这一点,允许其安全安装在危险(潜在爆炸性)环境中,从而防止点火风险。
此外,8810-HI-TX-01集成了HART通信功能。这使得传统的4-20mA模拟信号能够进行双向数字通信,提供有价值的诊断数据,并允许对支持HART的现场设备进行远程配置。这种双重功能增强了诊断能力,简化了维护,并提高了整体系统效率。再结合其适用于宽广操作温度范围的坚固设计,该模块确保了即使在恶劣工业条件下也能保持可靠性能,使其成为安全高效过程控制的关键组件。
应用领域
GE 8810-HI-TX-01专为需要高度可靠和安全的模拟信号采集的工业应用而设计,特别是在功能安全和危险区域合规性至关重要的环境中。其主要应用领域包括:
流程工业(石油天然气、化工、石化):该模块非常适用于在潜在爆炸性环境或安全停机至关重要的场所监控关键过程参数,如温度、压力、流量和液位。其SIL 2认证和非易燃电路在此类应用中极具价值。
发电:用于电厂(火力、核能、可再生能源)监控锅炉参数、涡轮机状况、燃料液位以及其他关键过程数据,尤其是在安全联锁和可靠传感器读数至关重要的区域。
水和废水处理:用于监控处理厂中各种参数,如pH值、氯含量、流量和储罐液位,通常在可能存在易燃气体或需要高完整性测量以符合环保法规和操作安全的环境中。
制造和离散自动化(高风险区域):在存在危险材料或机械操作构成重大风险的特定制造过程中,该模块可以监控安全关键型传感器,以确保机械在安全范围内运行。
制药和生命科学:用于监控敏感制造过程中的环境条件、反应器温度和压力,在这些过程中必须满足精确控制和严格的安全标准。
金属和采矿:用于监控冶炼、精炼或物料搬运操作中的关键参数,特别是在多尘或潜在爆炸性环境中,确保安全高效的操作。
总而言之,任何需要从4-20mA变送器获取准确、可靠且经过安全认证的模拟量输入,尤其是在危险或关键控制回路中的工业应用,都可以从GE 8810-HI-TX-01中受益。
相关产品和配件
GE 8810-HI-TX-01作为模块化GE PAC8000 I/O系统的一部分运行。因此,相关产品和配件是与此系统集成或互补的:
PAC8000控制器/总线接口模块(BIMs):8810-HI-TX-01通过系统的内部总线与PAC8000控制器或总线接口模块(BIM)进行通信。例如,PAC8000 SafetyNet控制器。
PAC8000载体:包括8810-HI-TX-01在内的I/O模块卡接到特定的载体上(例如用于SafetyNet控制器的8751-CA-NS,或通用载体),这些载体提供物理安装、电气骨干和与总线的连接。
PAC8000电源模块:该模块需要24 VDC总线现场电源,通常由专用的PAC8000电源模块(例如8914-PSAC)提供。
现场端子:特定现场端子(例如用于非易燃2线制变送器的8601-FT-NI,用于4线制变送器的8615-FT-4W)与I/O模块一起卡接到载体上,以接受现场接线。这些对于非易燃电路的完整性至关重要。
其他PAC8000 I/O模块:根据应用,其他PAC8000 I/O模块可能与8810-HI-TX-01一起使用,例如:
数字量输入/输出模块(例如8811-IO-DC)
通用模拟量输入模块(用于非安全应用)
模拟量输出模块
支持HART的现场设备:该模块的HART功能在连接到支持HART的4-20mA变送器(例如用于温度、压力、流量)时才能充分利用,这些变送器支持通过模拟线路进行数字通信。
配置软件:用于配置PAC8000系统及其模块的软件工具,包括设置报警限制、滤波常数和HART参数。
系统文档:PAC8000系统及其模块的全面手册和数据表对于正确的安装、配置和故障排除至关重要。
安装与维护最佳实践
正确的安装和细致的维护对于确保GE 8810-HI-TX-01模块在PAC8000系统中可靠和安全地运行至关重要,特别是考虑到其安全认证。
安装指南:
安全第一:在进行任何安装或接线之前,务必断开并锁定PAC8000系统和相关机械设备的所有电源(主电源和控制电源)。验证电压为零。
查阅文档:严格参考GE PAC8000系统的官方手册以及8810-HI-TX-01的特定数据表。这些文档包含有关接线、危险区域注意事项和安全认证要求的关键信息。
ESD保护:在处理模块时,请使用适当的静电放电(ESD)预防措施(例如,防静电腕带、接地工作台),以防止损坏敏感的电子元件。
正确安装:8810-HI-TX-01卡接到特定的PAC8000载体上。确保它牢固地安装并锁定在正确的载体类型上(例如,用于安全应用或非易燃接线)。
危险区域接线:务必严格遵守危险场所的接线规范。确保连接到8810-HI-TX-01(通过其现场端子)的所有现场接线都符合非易燃电路和相关电气规范的要求。使用适当的电缆密封套和外壳。
极性与屏蔽:仔细检查2线制、3线制或4线制变送器的极性。确保模拟量输入电缆的正确接地和屏蔽,以最大程度地减少电噪声干扰。
机械键控:PAC8000系统使用机械键控系统。确保模块在其载体上的插槽中正确键控,以防止模块插入错误。
配置:物理安装后,使用适当的PAC8000软件工具配置模块。根据应用程序的要求设置输入范围、报警限制、滤波设置以及启用/禁用HART功能。
维护建议:
定期目视检查:定期检查模块及其接线是否存在任何物理损坏、腐蚀、松动连接或过热迹象。
环境控制:确保控制柜环境(温度、湿度、清洁度)保持在指定的工作条件范围内。过高的热量、灰尘或湿气会随着时间的推移影响模块的性能和寿命。
连接完整性:定期检查现场端子上所有螺钉端子的紧固性。松动的连接可能导致间歇性信号丢失或不准确。
诊断监控:利用PAC8000系统的诊断功能和相关软件监控8810-HI-TX-01的健康状况。检查模块状态指示灯、报警日志和通道诊断(例如,线路故障检测)。
HART设备管理:利用HART功能远程诊断、校准和管理连接到模块的支持HART的现场设备,减少现场访问需求。
固件更新:如果适用,按照制造商的建议保持模块固件更新,以确保最佳性能、安全性和错误修复。
校准验证:作为仪表校准程序的一部分,定期验证模拟量输入通道的校准,特别是对于安全关键回路。
专业服务:对于复杂的故障或维修,强烈建议寻求合格技术人员或授权服务中心的帮助,这些服务中心专门从事GE PAC8000系统。
