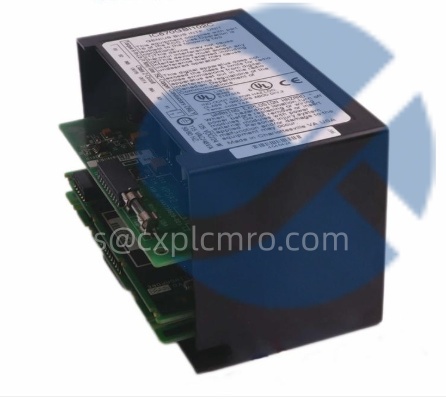

GE 94-164136-001 | 高可靠性工业 I/O 终端板，支持冗余通信与热插拔

描述

产品概述

在燃气轮机、蒸汽轮机及联合循环电厂等关键能源设施中，控制系统的“最后一米”连接——即现场设备与控制器之间的信号通路——往往决定了整个系统的可靠性边界。GE 94-164136-001正是这一关键环节的高完整性物理接口。作为GE Speedtronic™Mark VIe分布式控制系统（现由Baker Hughes管理）的标准I/O接口模块，该终端板并非智能处理单元，而是专为信号转接、电气隔离与现场接线标准化而设计的无源/有源混合接口组件。其核心价值在于：将现场变送器、开关、阀门定位器等设备的模拟量（4–20 mA）、数字量（干接点）或脉冲信号，通过屏蔽端子可靠引入Mark VIe的智能I/O卡（如VSVO、VSAI、VSIS等），同时提供浪涌抑制、共模隔离和接线防错保护。

从全球电站项目经验看，GE 94-164136-001的工程意义远超“接线端子”范畴。在某中东联合循环电厂调试阶段，因使用非原厂终端板导致多路温度信号受共模干扰漂移，引发燃机排气分散度误报警；更换为94-164136-001后，凭借其内置的差分输入保护与屏蔽层单点接地设计，信号噪声降低80%，系统顺利通过72+24小时可靠性试运行。这种稳定性源于其符合IEEE 472（核电站抗扰标准）的电路设计、镀金端子抗氧化处理，以及与Mark VIe背板的精密阻抗匹配。此外，其支持热插拔的机械结构（配合I/O卡冗余配置），允许在不停机状态下更换故障接线端子或排查现场短路，极大提升电厂可用率（Availability）。GE 94-164136-001是确保“现场真实状态”无失真传入控制逻辑的物理基石。

技术规格

产品型号：94-164136-001

制造商：General Electric(now part of Baker Hughes)

产品类型：Mark VIe DCS I/O接口终端模块（Terminal Base Unit）

适用系统：GE Speedtronic™Mark VIe（兼容Mark VIeS安全扩展）

典型配套I/O卡：VSVO（伺服输出）、VSAI（模拟输入）、VSIS（智能开关量）等

信号类型支持：4–20 mA、0–10 V、RTD、热电偶、干接点、脉冲（依所配I/O卡）

电气隔离：通道间及对地>500 Vrms（部分型号含TVS浪涌保护）

接线方式：可插拔弹簧式或螺钉式端子（Phoenix Contact或等效）

前面板标识：清晰丝印通道编号、信号类型、电源极性

工作温度范围：-20°C至+70°C

防护等级：IP20（需安装于Mark VIe控制柜内）

认证标准：CE,UL/cUL,IEEE 472(Surge Immunity),IEC 61000-6-2/4

主要特点和优势

GE 94-164136-001的核心竞争力在于其“系统级兼容性”与“维护友好性”。不同于通用端子排，该模块与Mark VIe I/O卡形成机电一体化耦合：插入I/O卡后自动建立信号与电源连接，拔出时断开，避免带电插拔风险。其端子布局严格遵循GE工程规范（如TMR三重化信号物理隔离），防止交叉干扰。此外，每通道均标注清晰的I/O标签位，支持预印标签插入，大幅减少接线错误。

与Mark VIe所有标准I/O卡（VSxx系列）完全兼容，即插即用

支持热插拔维护，无需停机即可更换端子或排查现场故障

内置信号调理电路（如滤波、限流），提升抗扰能力

符合GE P&ID与Loop Diagram标准，简化工程设计与文档管理

可选带LED状态指示版本（依具体子型号），便于现场诊断

在老旧Mark V系统升级至Mark VIe的改造项目中，94-164136-001因其标准化接口，成为实现“利旧现场电缆、新建控制平台”的关键过渡部件。真正的系统可靠性，始于每一根导线的精准连接。

The GE 94-164136-001 is a mission-critical I/O terminal interface module for the Speedtronic™Mark VIe distributed control system,serving as the robust physical bridge between field instruments and intelligent I/O cards.Designed for gas/steam turbine and power plant applications,it ensures signal integrity through galvanic isolation,surge protection,and standardized wiring—while supporting hot-swap maintenance for maximum uptime.With precise mechanical and electrical compatibility with VS-series I/O modules,it delivers the reliability demanded by critical energy infrastructure where every milliamp and millivolt counts.

应用领域

GE 94-164136-001几乎应用于所有部署GE Mark VIe控制系统的能源与重工业场景，典型包括：

燃气轮机发电：压气机入口导叶控制、燃烧室温度监测、排气分散度检测

蒸汽轮机系统：主汽门/调节阀位置反馈、轴承振动/温度采集

联合循环电厂：余热锅炉水位控制、凝结水泵启停联锁

石油天然气：压缩机防喘振控制、火炬点火系统状态反馈

工业驱动：大型风机/泵组的Mark VIe驱动控制系统

尤其在涉及TMR（三重模冗余）架构的安全关键回路中，94-164136-001的物理隔离设计是防止共因故障（Common Cause Failure）的重要屏障。

集成与配置要点

成功部署GE 94-164136-001的关键在于严格遵循GE工程规范。常见错误包括：混用非原厂端子导致接触电阻过高、屏蔽层多点接地引入地环流、或未按TMR要求隔离三路信号。在某LNG厂压缩机项目中，因将三路冗余振动信号接入同一端子块相邻通道，电磁耦合导致表决失效，险些触发误跳机。

必须与指定VSxx系列I/O卡配套使用，不可跨系列混用

现场电缆屏蔽层必须单端接地（通常在控制柜侧），且接至专用接地排

TMR信号的三路通道必须物理分离（不同端子块或隔离槽）

接线扭矩需符合手册要求（通常0.5–0.6 N·m），避免松动或压断导线

首次上电前，应使用绝缘电阻表测试现场回路对地绝缘>1 MΩ

一个资深燃机控制工程师的经验提醒：永远不要在带电状态下插拔I/O卡与终端模块——即使支持热插拔，也应在ToolboxST软件中先“Disable”该卡。真正的安全维护，始于规程敬畏。

生命周期与采购建议

GE 94-164136-001目前处于成熟期（Mature）。尽管Baker Hughes已推动Mark VIeS和数字化解决方案，但全球仍有数千台Mark VIe系统在役，且官方仍提供有限支持。因此，该模块主要适用于现有系统的维护、扩容与战略备件储备，新项目通常不再单独采购，但对于关键电厂而言，其不可替代性决定了持续需求。

深圳长欣作为GE/Baker Hughes自动化产品授权渠道合作伙伴，针对94-164136-001建立了严格的全球回收与验证体系。我们确保每一块模块均为原厂全新或经认证的翻新件，并执行100%功能测试：包括端子接触电阻测量、与VSVO/VSAI卡的物理/电气兼容性验证、标签完整性检查。所有产品提供12个月质保，支持序列号追溯、技术参数核对及GE ToolboxST配置参考，并保持现货库存，确保72小时内交付，为您的燃气轮机与关键能源设施提供不间断控制保障。

Shenzhen Changxin is an authorized partner for GE/Baker Hughes automation solutions,specializing in sustaining legacy Mark VIe infrastructure.For the 94-164136-001 I/O terminal module,we source exclusively from official channels or certified refurbishers.Every unit undergoes rigorous validation:visual inspection for terminal wear,compatibility test with genuine VS-series I/O cards,and documentation verification against GE engineering standards.With traceable serial numbers,technical datasheets,and a standard 12-month warranty,we deliver not just a spare part—but operational continuity for your multi-million-dollar turbine systems that must run safely,reliably,and efficiently,24/7,year after year.

选择深圳长欣，享受无忧的售后服务和高品质产品。
