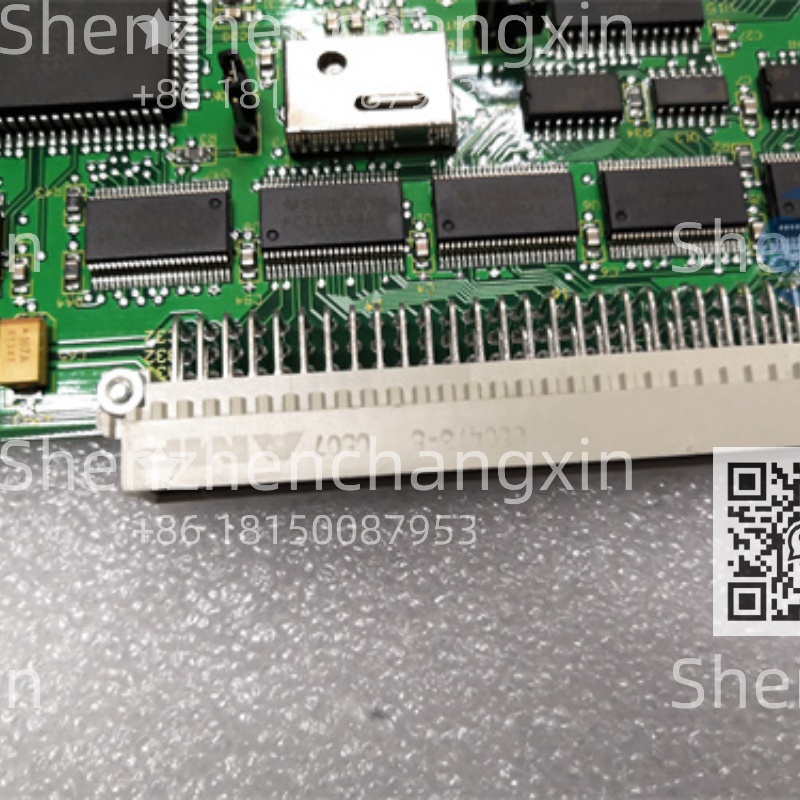

GE D20ME选型指南：电力规约转换与数据集中核心单元详解 - 图片 2

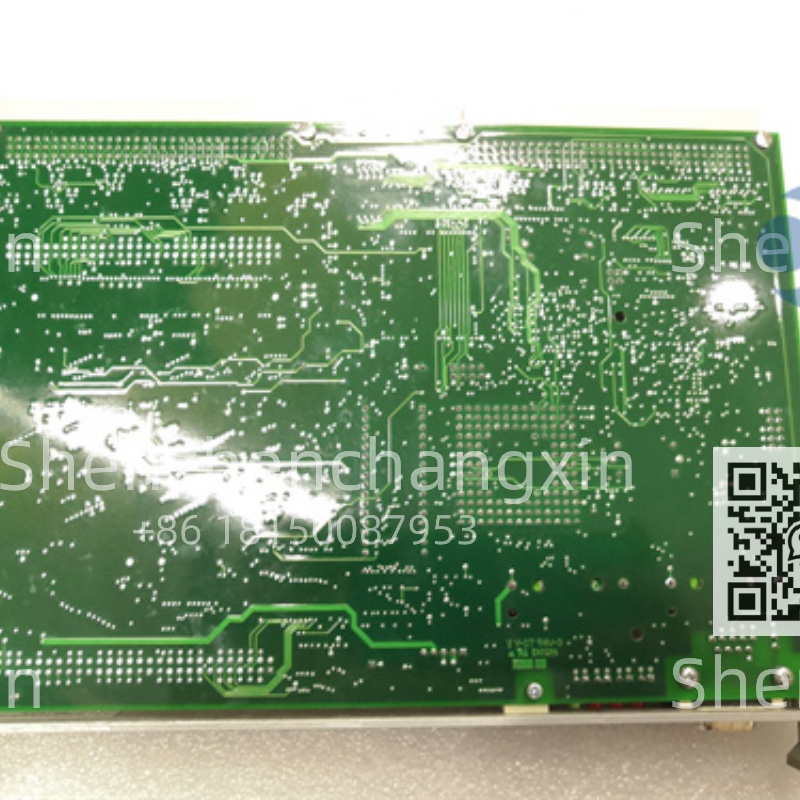

GE D20ME选型指南：电力规约转换与数据集中核心单元详解 - 图片 3

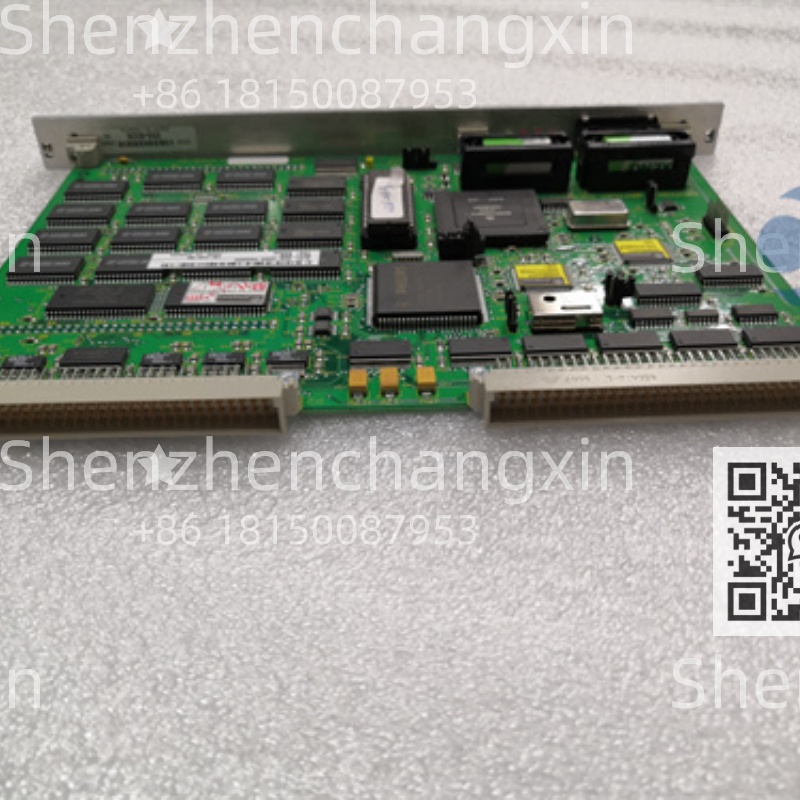

GE D20ME选型指南：电力规约转换与数据集中核心单元详解 - 图片 4

GE D20ME选型指南：电力规约转换与数据集中核心单元详解

GE WESDAC D20ME，这可是电力自动化圈子里的“老江湖”，一款经典的通信处理单元。它核心干的事儿，就是当个“电力翻译官”，把变电站里各种智能设备（IED）五花八门的通信语言，翻译成调度中心能听懂的标准协议，稳稳当当地送上电力数据网。专治RTU（远程终端单元）改造、多规约接入这些“老大难”问题，是构建可靠SCADA系统的基石。
工作电源：24 VDC 或 48 VDC（双电源冗余可选）
工作温度：-40°C 至 +70°C（工业宽温）
通信接口：多路RS-232/485串口，可选以太网
支持规约：IEC 60870-5-101/104, DNP3.0, Modbus等
立即询价
分类：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述

产品概述

提起GE的WESDAC D20系列，在电力自动化领域那可是响当当的名字。而这款 D20ME​ 模块，就是该系列中扮演“通信枢纽”和“协议翻译”角色的核心成员。它本质上是一个高性能的通信处理器，专门部署在变电站、发电厂等现场，负责与各种各样的智能电子设备(IED)，比如继电保护装置、电能表、直流屏等“对话”。

它的价值在于解决异构通信的难题。现场设备厂商各异，用的通信规约也五花八门，有莫迪康的Modbus，有电力标准的IEC 60870.还有北美流行的DNP3.0.D20ME​ 就像一个博学的翻译，能同时理解并处理这些不同的“语言”。它通过多个串行口或以太网口采集这些分散的数据，进行规约解析、数据集中和处理，然后转换成调度中心SCADA系统所需要的标准协议(通常是IEC 104或DNP3 over IP)，通过电力数据网上传。这样一来，老旧变电站的改造、新老系统的融合，就找到了一个可靠、灵活的切入点。D20ME​ 的稳定表现，让它成为了许多电力公司站端自动化改造和新建项目的信赖之选。

主要特点和优势

多协议并行处理，兼容性极强：这是 D20ME​ 的看家本领。它能在一块硬件上同时运行多种通信协议驱动，比如一边用IEC 101规约与几台保护装置通信，另一边用Modbus RTU读取电能表数据，最后统一用IEC 104规约通过以太网上送主站。这种“多规约同服”的能力，极大简化了系统结构，避免了为每种协议单独配置网关的麻烦和成本，尤其适合在包含多厂商设备的混合环境中使用。

工业级坚固设计，稳定可靠：电力现场环境可不是开玩笑的，电磁干扰、温度波动是家常便饭。D20ME​ 采用宽温设计(-40°C至+70°C)，关键通信接口都做了电气隔离，电源输入也支持宽范围甚至冗余配置。这种从骨子里透出来的“皮实”劲儿，确保了它能在变电站户外柜、电厂电子间这些地方7×24小时稳定运行，数据不掉链子，通信不中断。

配置灵活，易于集成和维护：通过GE提供的专用配置工具，工程人员可以像搭积木一样，图形化地配置每个端口的协议类型、设备地址、数据点表。D20ME​ 通常支持通过以太网或串口进行远程配置和诊断，大大减轻了运维人员跑现场的负担。模块化的设计和清晰的运行状态指示灯，也让故障定位和模块更换变得相对简单快捷。

强大的数据处理与转发能力：它不仅仅是简单的协议转换器。D20ME​ 内置了数据预处理功能，比如可以对采集的模拟量进行死区滤波、越限判断，对状态量进行抖动消除，还可以根据逻辑条件产生衍生计算点或事件顺序记录(SOE)。这等于在主站系统前端设置了一个“智能筛选器”，只把有价值、高质量的数据送上去，减轻了主站负担，提升了整个SCADA(数据采集与监控系统)的效率和响应速度。

The GE WESDAC D20ME​ is a robust and versatile communications processor engineered for mission-critical power automation applications. Its core strength lies in its exceptional multi-protocol support, capable of concurrently handling IEC 60870-5-101/104. DNP3.0. and Modbus​ protocols, effectively bridging diverse Intelligent Electronic Devices (IEDs) to utility SCADA systems. Built for harsh substation environments, it operates reliably across an extended temperature range from -40°C to +70°C. The module features isolated serial and optional Ethernet ports, ensuring data integrity in electrically noisy conditions. With its powerful data concentration, preprocessing capabilities, and flexible configuration via dedicated software tools, the D20ME​ streamlines system integration, reduces complexity, and provides a future-proof foundation for both legacy system upgrades and new smart grid deployments.

应用领域

D20ME​ 的主战场就是电力系统，尤其是需要实现数据集中和远程监控的各类站点。

在传统变电站自动化改造项目中，它是最佳“粘合剂”。很多老站还在使用基于串行通信的RTU，设备规约老旧且不统一。加装一台 D20ME，就能将站内原有的保护装置、测控单元的数据统统采集上来，统一转换成标准的网络化规约(如IEC 104)，接入新的智能站控层网络，实现“老设备、新系统”的平滑过渡，保护了既有投资。

在新能源场站，比如风电场或光伏电站的监控系统中，它的作用同样关键。风机或逆变器控制器往往使用Modbus等协议，而电力调度要求使用IEC 104或DNP3.D20ME​ 可以部署在汇流箱或箱变处，作为子站通信管理机，就地完成大量设备的数据采集和协议转换，再通过骨干网上送主控室，大大优化了网络结构和数据流。

对于工业用户的大型配电系统或电厂辅机控制系统，D20ME​ 可以作为一个独立的数据集中器。它将分散在不同配电室或工艺段的智能电表、马达保护器、PLC的数据汇总，通过企业内网或电力专线，上传至能管平台或厂级监控系统，为企业实现能源精细化管理或全厂监控一体化提供了可靠的数据通道。

选型指南

选型 D20ME，您得像个项目经理一样思考。第一，清点“通讯簿”：现场到底有哪些厂家的设备?分别用什么协议(是IEC 101、Modbus RTU还是其他)?总共有多少个通信口需要?这决定了您需要的串口数量和协议授权。第二，规划“信息公路”：数据最终要送到哪里去?主站接收什么协议(IEC 104还是DNP3 over IP)?这决定了D20ME​ 上行通信的配置(以太网是必选项)。第三，评估“环境工况”：设备装在哪儿?户外柜夏天能晒到多热?电源是直流还是交流，是否需要冗余?这些决定了您对电源模块和宽温型号的选择。把这些现场条件捋清楚了，选型配置才能一步到位。

常见问题解答 (FAQ)

Q1: D20ME​ 能同时处理多少种不同的规约?有数量限制吗?

A1: 理论上，D20ME​ 支持在同一个硬件平台上加载多种规约驱动。实际限制主要取决于模块的处理能力、内存和您购买的软件授权。通常，一块 D20ME​ 处理4-6种不同的常用规约(如同时运行IEC 101、Modbus、DNP3等)是典型配置。具体需要根据项目点数规约复杂程度评估。

Q2: 配置 D20ME​ 复杂吗?需要什么软件?

A2: 配置需要通过GE提供的专用配置工具(例如 D20 Configurator)。这个软件是图形化的，您需要导入或手动定义设备规约驱动，然后进行数据点表(遥测、遥信、遥控)的映射和参数设置。对于熟悉电力自动化系统的工程师来说，上手不算太难，但确实需要一定的学习和项目实践。

Q3: 如果现场设备通信规约比较特殊，D20ME​ 不支持怎么办?

A3: GE的D20平台通常提供了规约开发工具包(Protocol Development Kit, PDK)。如果遇到非标或私有协议，可以由集成商或具备能力的用户利用PDK进行定制化驱动开发，然后加载到 D20ME​ 中运行。这是其平台开放性和灵活性的重要体现。

相关产品

构建一个完整的站端通信解决方案，围绕 D20ME​ 通常需要以下伙伴：

GE D20MX：D20系列的另一种控制器型号，可能具有更强的逻辑处理能力，与 D20ME​ 同系列，可根据项目需求选择。

GE D20 I/O模块：如数字量输入/输出、模拟量输入等模块，可与 D20ME​ 配合，在需要本地硬接线采集信号时扩展其能力。

GE D20通信卡件：如增加更多串口的扩展卡，或特定功能的通信协处理器卡，用于扩展 D20ME​ 的接口数量或处理能力。

GE D20配置与诊断软件：即前面提到的专用配置工具，是设置、调试和维护 D20ME​ 的必备软件。

工业以太网交换机：如赫思曼或摩莎的工业级交换机，用于构建连接 D20ME、其他IED和上级网络的可靠通信环网。

冗余电源模块：为 D20ME​ 提供高可靠性的24/48VDC双电源输入，确保供电不间断。

安装与维护

安装前准备: 安装 D20ME​ 前，务必研读手册，确认好供电电压是24VDC还是48VDC，准备好相应的电源。规划好柜内布局，留足散热空间。准备好所有通信线缆(串口线、网线)，并建议提前制作好并测试。最重要的是，在电脑上安装好配置软件，并完成初步的通信规划和数据点表设计，这样到现场就能直奔主题。

维护建议: 日常维护主要是保持模块清洁通风，定期检查电源指示灯和通信状态指示灯是否正常。最关键的是一定要备份好最终的运行配置文件!这是模块的“灵魂”。如果模块故障需要更换，新模块上电后，将备份的配置文件下载进去，大部分参数就恢复了，能省下大量重新调试的时间。定期通过软件登录模块，查看通信通道状态统计、误码率等信息，能提前发现潜在的网络或设备问题。
