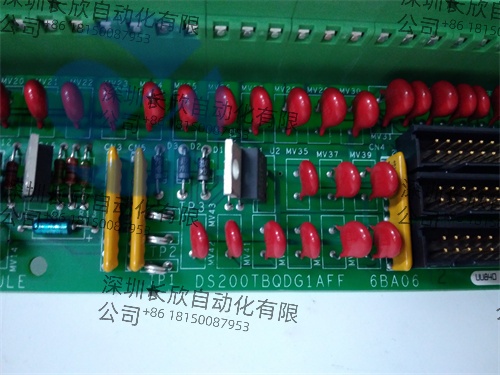

GE DS200TBQDG1AFF 信号隔离接口 重型机械控制信号稳定传输

描述

[GE DS200TBQDG1AFF]产品概述

在工业控制信号传输链路中，GE DS200TBQDG1AFF绝对是Speedtronic Mark VI系统的“信号管家”——它来自GE工业控制产品线，专门解决电厂、石化等场景中传感器信号“杂乱难管”的问题，一边接现场五花八门的传感器（如振动、温度、压力传感器），一边给Mark VI控制器输送“干净”的调理后信号，是连接现场设备与控制系统的“关键中转站”。

不管是电厂汽轮机的振动传感器（4-20mA）、石化反应器的温度开关（干接点），还是冶金轧机的限位传感器（24V DC），GE DS200TBQDG1AFF都能“一板搞定”：8路AI通道处理模拟信号，8路DI通道接收数字信号，内置的滤波和放大功能能滤掉现场的电磁干扰，500V隔离还能防止传感器侧的电压波动损坏控制器。最关键的是它耐造——-20℃的北方电厂冬季、+65℃的南方石化车间都能稳定工作，不会像普通接口板那样因环境恶劣频繁出故障。对依赖Mark VI系统的企业来说，这款模块不是简单的接线板，而是保障信号质量、系统稳定的“隐形滤镜”。

主要特点和优势

混合信号适配+灵活调理，现场接线不折腾

GE DS200TBQDG1AFF的混合输入设计太实用了！某火电厂的汽轮机监测系统，需要同时接入8路振动传感器（4-20mA）和8路温度开关（干接点），之前用两块单类型接口板，机柜里线又多又乱，换成这款模块后，一块板就搞定16路信号，接线量减少一半，机柜空间省了40%。而且它的信号放大功能能调——某低量程压力传感器（输出0.5-2.5mA），通过模块放大到4-20mA后再传给控制器，不用额外加信号变送器，光这一项就省了8个配件的成本。

强抗干扰+隔离保护，信号传输零失真

工业现场的电磁干扰对信号是“致命打击”，但GE DS200TBQDG1AFF完全能扛住！某石化厂的催化车间，周围全是变频器和高压泵，之前的接口板传输振动信号时，杂波导致控制器显示波动±5%，换成这款后，内置的50/60Hz陷波滤波直接滤掉电网干扰，波动降到±0.5%；500V隔离还救过一次急——某传感器线路意外接地，模块直接切断故障通道，没让接地电流窜到Mark VI控制器，避免了一次系统停机，这隔离功能太值了！

宽温耐造+故障自诊，运维效率翻番

这款模块的耐温和诊断功能是运维人员的“福音”！东北某风电场的主齿轮箱监测系统，冬季机柜温度低至-18℃，普通接口板开机就报错，GE DS200TBQDG1AFF不仅能正常启动，信号传输还一点没延迟；广东某炼油厂的模块运行时，一次AI通道3信号超量程，模块立马点亮红灯，还通过Modbus把“通道3超上限”的故障代码传到中控室，运维人员不用到现场排查，直接远程定位是传感器故障，15分钟就换好了配件，比之前省了2小时停机时间。

原厂适配+稳定可靠，系统兼容不踩坑

作为GE原厂模块，DS200TBQDG1AFF跟Mark VI系统的兼容性没话说！某化工厂升级Mark V系统到Mark VI时，第三方接口板插上去就报“通信不兼容”，折腾了3天还没解决，换成这款原厂模块后，插上背板就被系统自动识别，不用改任何参数，信号直接对接成功。而且它的故障率是真低——某电厂用了20块模块，连续运行2年没坏过一块，比之前用的第三方模块（年均坏3块）省心太多，运维人员再也不用频繁跑现场换板了。

The GE DS200TBQDG1AFF stands out as a versatile terminal interface module tailored exclusively for GE’s Speedtronic Mark VI control system,excelling in signal conditioning and conversion for critical industrial applications like power generation and petrochemical processing.With 16 mixed input channels(8 analog,8 digital),it seamlessly integrates diverse field sensor signals—from 4-20mA vibration transducers to dry-contact temperature switches—into clean,reliable data for the Mark VI controller.

Its built-in signal conditioning features,including low-pass filtering and adjustable amplification,eliminate electromagnetic interference(EMI)and normalize weak sensor outputs,ensuring signal accuracy even in harsh environments.The 500V DC galvanic isolation protects the control system from voltage surges or ground loops,a common hazard in industrial settings.Operating reliably across a-20℃to+65℃temperature range,it thrives in freezing power plant enclosures and high-temperature refinery workshops alike.

As an original GE component,it offers plug-and-play compatibility with the Mark VI system,reducing integration time and minimizing compatibility issues.Whether conditioning turbine vibration signals or转接ing reactor safety switch inputs,the GE DS200TBQDG1AFF delivers consistent,high-performance signal management,making it an indispensable part of any robust industrial control system.

应用领域

在电力行业，GE DS200TBQDG1AFF是汽轮机监测的“信号枢纽”。某300MW火电厂用它转接汽轮机的8路轴振传感器（4-20mA）和8路瓦温开关（干接点），模块的滤波功能滤掉了发电机的电磁干扰，振动信号波动从±3%降到±0.3%，控制器能精准捕捉到0.1mm的振动异常，成功提前预警一次轴承磨损故障，避免了汽轮机停机维修，挽回近300万元损失。而且它的隔离设计，在电厂接地系统检修时也没影响信号传输，保障了机组稳定运行。

石化领域，它是反应器控制的“信号滤镜”。某乙烯厂的聚合反应器用GE DS200TBQDG1AFF处理8路压力传感器（4-20mA）和8路液位开关（干接点）信号，车间里的变频器干扰导致普通接口板传输的压力信号杂波严重，换成这款模块后，陷波滤波直接“干掉”50Hz干扰，压力控制精度从±0.5bar提升到±0.1bar，聚合产品的密度波动减少8%，合格率提高了5个百分点，每年多创效益近200万元。

冶金行业，它适配轧机的“复杂信号”。某不锈钢厂的热连轧机用GE DS200TBQDG1AFF转接8路轧制力传感器（4-20mA）和8路辊缝限位开关（24V DC），模块的混合输入设计不用分两块板接线，机柜布线清爽多了；而且它能抗轧机的高频振动（10-500Hz），接线端子不会松动，信号传输的实时性确保轧机的厚度自动控制（AGC）系统能及时调整，不锈钢板的厚度公差从±0.12mm缩小到±0.06mm，废品率降了一半。

核电辅助系统，它是安全运行的“信号屏障”。某核电站的冷却水泵控制系统用GE DS200TBQDG1AFF转接传感器信号，模块的ATEX防爆认证和500V隔离，在核安全级环境中能稳定工作，避免了传感器侧的故障影响控制器；故障自诊断功能还能提前预警潜在问题，比如一次DI通道接触不良，模块及时告警，运维人员在停机检修时就处理好了，没影响冷却系统运行，符合核电设备的高可靠性要求。

选型指南/购买建议

选GE DS200TBQDG1AFF首先要确认系统兼容性——它只适配GE Speedtronic Mark VI系统，部分Mark V系统（固件版本5.0以上）需升级总线驱动后兼容，要是用其他品牌DCS，得先咨询厂家是否需要加适配网关，别买错了插上去不认。然后看信号需求：8AI+8DI的混合配置，要是模拟信号超过8路，建议多装一块模块，别强行扩展（如加AI扩展卡），避免通道间干扰导致信号失真。

信号类型也得注意：AI通道只支持4-20mA DC，要是现场有0-10V信号，需要先加信号转换器（4-20mA转0-10V），别直接接导致通道损坏；DI通道兼容干接点和24V DC信号，不用改硬件，软件配置就行，这点很灵活。安装环境方面，要是在多尘、潮湿的地方（如冶金车间、户外机柜），建议给模块加防尘防潮罩（IP20防护怕粉尘堆积）；温度超过+65℃的话，要在机柜加风扇，避免模块过热导致滤波功能失效。

最后一定要买原厂正品，像深圳长欣[www.cnplcdcs.com]这种GE授权供应商，能拿到原厂质保和技术支持，千万别买翻新货。之前有电厂图便宜买了高仿的，用了3个月AI通道就出现漂移，导致汽轮机振动监测误报，停机排查花了1天，损失近10万元发电量，得不偿失。原厂的模块不仅质量有保障，还有GE官方的信号调理参数配置指导，后期用着也放心。

常见问题解答(FAQ)

问：GE DS200TBQDG1AFF的AI通道能直接接入0-5V的传感器信号吗？答：不能直接接入。模块AI通道默认适配4-20mA DC信号，0-5V属于电压信号，直接接会因信号类型不匹配导致测量不准，甚至损坏通道。正确做法是加一块“0-5V转4-20mA”信号转换器，把电压信号转为标准电流信号后再接入模块，转换器选工业级的，精度≥0.1%，确保信号转换后不失真。

问：模块运行时所有DI通道指示灯都不亮，但传感器信号没问题，可能是什么原因？答：大概率是DI通道的信号类型配置错误或电源问题。先检查GE配置软件里的DI通道模式——要是传感器是24V DC PNP型，模块要设为“高电平有效”；要是干接点，要设为“触点闭合有效”，配置错了灯就不亮；要是配置没问题，再测模块的24V DC供电是否正常（用万用表测端子电压，应在18-30V之间），供电断了所有DI通道都会没反应。

问：想远程修改模块的滤波参数（比如把陷波频率从50Hz改成60Hz），需要到现场操作吗？答：不用到现场，远程就能改。用网线通过USB-RS485转换器连接模块和电脑，打开GE专用配置软件，登录模块的Modbus地址（默认1，可修改），进入“信号调理”菜单，找到“陷波滤波频率”选项，直接改成60Hz，点击“保存参数”就行，模块会在线应用新参数，不用断电，现场设备也不用停机，特别方便。

问：模块的隔离功能能防止雷击损坏控制器吗？答：能提供基础防护，但不能完全防直接雷击。模块的500V隔离主要防传感器侧的接地故障、电压波动，以及8kV ESD浪涌保护（防感应雷击），要是传感器线路被直接雷击，强大的雷电流还是可能击穿隔离层。建议在传感器线路前端加专用防雷器（如10kV级），配合模块的隔离功能，才能全面防雷电损坏。

客户案例分享/成功应用解析

某沿海火电厂的2号机组用GE DS200TBQDG1AFF转接汽轮机传感器信号，之前用的第三方接口板抗干扰差，每次电网波动都会导致振动信号跳变，每月至少有2次因误报导致的机组降负荷。换成这款模块后，陷波滤波和隔离功能彻底解决了干扰问题，信号跳变从±4%降到±0.2%，误报率降为零，电网调度的满意度大幅提升。而且模块的故障自诊断功能，一次AI通道7传感器断线，运维人员远程就看到了告警，提前备好配件，停机检修时10分钟就换好了，没影响机组发电计划，每年减少近20万元的发电量损失。

某石化厂的苯乙烯反应器用GE DS200TBQDG1AFF处理压力和液位信号，之前用两块单类型接口板，接线复杂还经常出故障，维护起来特别费劲。换成这款混合输入模块后，一块板搞定16路信号，接线量减少一半，维护时间省了60%；而且模块的信号放大功能，让低量程的液位传感器（0.8-4mA）信号能精准传输，液位控制精度从±10mm提升到±2mm，反应器的进料量更稳定，苯乙烯的纯度提高了0.3个百分点，每年多卖近50万元。现在这家石化厂的所有Mark VI系统，全换成了这款原厂接口模块。

相关产品

GE DS200DCFBG1BJB：数据转换模块，与GE DS200TBQDG1AFF配套使用，将模块调理后的信号转为数字量，供Mark VI控制器运算。

GE Speedtronic Mark VI控制器：与GE DS200TBQDG1AFF原厂适配的核心控制器，接收模块转接的传感器信号，执行汽轮机、反应器的控制逻辑。

GE DS200LDCCH1ANA：逻辑控制模块，与GE DS200TBQDG1AFF联动，基于模块转接的DI信号执行安全联锁逻辑（如急停、超限保护）。

GE 24V DC电源模块：为GE DS200TBQDG1AFF提供稳定供电，输出18-30V DC宽幅电压，带过载和短路保护，避免电网波动影响模块信号调理。

GE信号转换器（0-5V转4-20mA）：配合模块AI通道使用，将电压型传感器信号转为标准电流信号，适配模块的输入要求。

GE防雷器：接在GE DS200TBQDG1AFF的传感器输入端，提供10kV雷击防护，避免感应雷损坏模块通道。

GE配置软件：用于GE DS200TBQDG1AFF的参数配置（如滤波频率、信号放大倍数），支持在线修改和参数备份。

GE防尘防潮罩：为模块提供IP40防护升级，适合多尘、潮湿环境（如冶金车间、户外机柜），防止粉尘堆积影响模块散热和端子接触。

安装与维护

安装前准备：安装GE DS200TBQDG1AFF前，先确认Mark VI系统已断电，避免带电插拔损坏模块和控制器。检查模块的外观有没有损伤，端子有没有弯曲，然后根据传感器类型（AI/DI、信号规格）规划接线，建议用不同颜色的线区分AI（如蓝色）和DI（如黄色），端子上贴好标签，避免后期排查时分不清。准备好双绞屏蔽线（AI信号用），传感器到模块的距离尽量控制在50米以内，超过的话线径选≥0.5mm²，减少信号衰减；DI信号用普通导线就行，但要跟动力电缆分开走，避免干扰。

维护建议：日常巡检时，每天看GE DS200TBQDG1AFF的LED指示灯，电源灯（绿色）常亮、通信灯（黄色）闪烁、AI/DI通道灯（绿色）按信号状态点亮是正常的，要是出现红灯告警，及时记录告警代码并排查。每3个月打开机柜，用压缩空气（≤0.2MPa）吹掉模块表面的灰尘，别用湿布擦，避免进水短路；每年检查一次接线端子，用螺丝刀把螺丝轻轻拧紧（扭矩0.4N・m），防止振动导致接触不良（尤其是AI通道，松动会导致信号漂移）。要是模块出现信号不准，每年用GE配置软件校准一次滤波参数和放大倍数，确保信号调理效果，别自己拆开模块修，会破坏原厂密封和质保。

产品保障

GE DS200TBQDG1AFF享受GE原厂24个月质保，从购买之日起，若因产品自身质量问题（如通道损坏、滤波失效、通信故障）导致无法使用，可联系深圳长欣[www.cnplcdcs.com]申请免费维修或更换。我们作为GE授权供应商，所有模块均为原厂全新正品，支持通过GE官方系统验证，杜绝翻新、高仿产品，让您用得放心。此外，我们的技术团队有10年以上GE Mark系列系统服务经验，能为GE DS200TBQDG1AFF提供免费的安装指导、参数配置、故障排查服务，要是您在电厂、石化的控制系统调试或使用中遇到问题，24小时内就能提供解决方案，保障工业设备的稳定运行，减少因信号转接故障导致的停产损失。

Shenzhen Changxin[www.cnplcdcs.com]is dedicated to providing authentic GE industrial control products,including the GE DS200TBQDG1AFF terminal interface module.We maintain a direct cooperative relationship with GE,ensuring that every product we supply meets strict industrial standards and comes with official warranty support.Our technical team specializes in GE Speedtronic Mark VI system integration and signal management,offering on-site installation guidance,parameter calibration,and post-sales maintenance for the GE DS200TBQDG1AFF across power generation,petrochemical,and metallurgical industries.

Whether you are upgrading existing signal transfer systems or equipping new industrial plants,we can tailor solutions to your specific sensor signal requirements,ensuring seamless integration of the GE DS200TBQDG1AFF with your Mark VI system.We also provide urgent delivery services for critical industrial emergencies,with global logistics support to ensure timely product arrival.Choosing Shenzhen Changxin means partnering with a reliable provider committed to your industrial operation’s safety,efficiency,and long-term success.

选择深圳长欣，选择放心，售后无忧 大量现货，当天顺丰发货！！！
