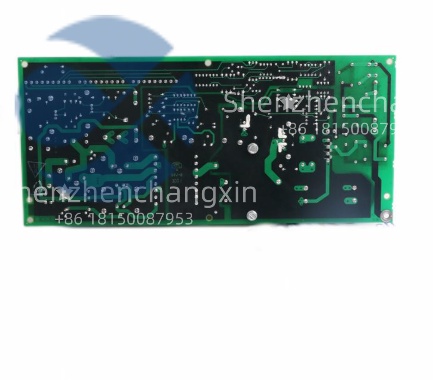

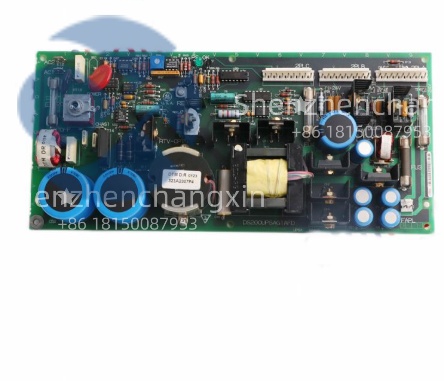

GE DS200UPSAG1AFD 技术解析：直流电源输入与分配板卡

描述

DS200UPSAG1AFD 技术规格

产品型号：DS200UPSAG1AFD

制造商：General Electric (GE)

所属系统：GE Mark VIe / Mark VI 燃气轮机控制系统

产品类型：电源转换与分配板卡 (Power Supply / Distribution Board)

输入电压：典型范围 90-150 V DC(源自燃机直流母线或电池组)

输出电压：提供控制系统所需的多路稳压直流电源，例如：

+5 V DC (逻辑电路)

±15 V DC (模拟电路、传感器供电)

+24 V DC 或 +48 V DC (继电器、I/O回路)

输出功率：根据具体版本，通常为数十至上百瓦级别

保护功能：输入过压/欠压保护、输出过流保护、短路保护、过热保护

状态指示：通过LED指示灯显示输入电源正常、各路输出正常/故障状态

通信接口：可能通过背板向控制器报告电源状态(部分版本)

工作温度：-40°C 至 +70°C

存储温度：-55°C 至 +85°C

相对湿度：5% – 95% 无冷凝

安装方式：标准6U VME总线格式板卡，插入Mark VIe控制系统机架的指定槽位

认证：符合工业控制及电力行业相关标准

DS200UPSAG1AFD 产品概述

GE DS200UPSAG1AFD 是通用电气公司为其旗舰产品——Mark VIe燃气轮机控制系统设计的一款关键电源管理组件。在复杂精密的燃机控制系统中，DS200UPSAG1AFD 扮演着“系统动力心脏与血管网”的角色。它的核心使命是将从电厂直流母线或专用电池组引入的、可能存在波动的较高电压直流电(如125VDC)，转换并稳定成控制机架内部各类电子板卡所需的、多种精确的低压直流电。这款 GE DS200UPSAG1AFD 的价值在于其极高的供电可靠性和系统集成度。它并非一个简单的开关电源，而是深度集成于Mark VIe架构中，其状态可被系统控制器监控，一旦检测到输入异常或自身故障，能通过背板总线向上报告，触发预警，甚至配合冗余电源实现无缝切换。对于保障燃气轮机这一关键动力资产的安全、稳定、连续运行而言，DS200UPSAG1AFD 提供的纯净、不间断的电力，是所有控制逻辑、保护功能和数据采集得以实现的根本前提，其重要性不言而喻。

主要特点和优势

专为苛刻环境设计的高可靠性是DS200UPSAG1AFD的首要标签。燃气轮机控制柜往往毗邻高温、高振动的厂房环境，这块电源板从元器件选型到电路布局都遵循极端可靠性的原则。其宽范围输入电压设计能容忍电厂直流母线的正常波动，内部的多重保护电路(过压、过流、短路、过热)则像给电源系统上了多重保险，确保任何单一异常不会扩散导致整个控制机架失电，从而守护了燃机运行的安全边界。

智能化的状态监控与诊断能力提升了系统的可维护性。板载的多颗状态指示灯为现场工程师提供了最直观的“健康晴雨表”。更重要的是，在Mark VIe系统的框架下，DS200UPSAG1AFD 能够将关键的电源参数和自身状态信息通过背板通信传递给上位控制器。这意味着在控制室的HMI画面上，运行人员就能远程监视每块电源板的输出电压是否正常、负载电流是否超标，实现了预测性维护，能在故障发生前或发生初期就采取措施，避免了非计划停机。

模块化热插拔设计（取决于具体机架配置）极大方便了维护。在支持此功能的Mark VIe机架中，如果某块DS200UPSAG1AFD电源板需要更换，可以在不断电(确保系统有冗余电源)或做好安全措施的情况下直接拔出更换。这种设计将更换备件的时间窗口压缩到最短，显著降低了因电源故障导致的机组停运时间，对于分秒必争的电厂运营来说，价值巨大。

与GE燃机生态系统的无缝集成确保了最佳兼容性。作为原厂设计的专用板卡，DS200UPSAG1AFD 在电气特性、机械尺寸、散热管理和通信协议上与Mark VIe机架、背板及其他I/O、控制器板卡完美匹配，杜绝了使用第三方电源可能带来的兼容性风险、电磁干扰问题或散热不良隐患。

The GE DS200UPSAG1AFD is a critical power supply and distribution board integral to the GE Mark VIe gas turbine control system. Its primary function is to condition and distribute high-voltage DC input (typically from plant batteries or buses) into multiple, stable, low-voltage DC rails required by the control system‘s sensitive electronic modules (CPU, I/O, comms). Engineered for maximum reliability in the harsh power plant environment, it features wide input voltage tolerance, comprehensive protection circuits (OVP, OCP, thermal), and robust construction for extended service life. A key advantage is its integrated health monitoring via status LEDs and potential communication over the backplane, enabling proactive maintenance. Designed for seamless integration within the Mark VIe architecture, it is the dependable power foundation ensuring continuous and safe turbine operation.

应用领域

GE DS200UPSAG1AFD 的应用场景高度聚焦，几乎专属服务于采用GE Mark VIe控制系统的燃气轮机电厂。无论是简单的调峰电站，还是复杂的联合循环电厂（CCPP），这块电源板都静静地工作在燃机控制柜内，为转速控制、温度监测、燃料阀调节、序列启动(Start-up Sequencing)等所有关键功能的电子板卡提供“食粮”。

它同样应用于油气行业的压缩机驱动机组以及某些舰船推进系统的燃机控制中。在这些场合，控制系统的可靠性直接关系到生产安全或航行安全，DS200UPSAG1AFD 的稳定供电是底层保障。只要看到Mark VIe机柜，里面就很可能有它的身影。

选型指南 / 购买建议

老伙计，选这块GE DS200UPSAG1AFD，前提就一个：您的燃气轮机得是GE的，并且控制系统是Mark VIe（或兼容的Mark VI）平台。这东西是原厂系统的一部分，没有通用性可言。

选型时，关键要核对备件代码的每一个字符。末尾的“AFD”这样的后缀可能代表特定的输入电压范围、输出功率版本或固件批次，必须与您机架上原有故障板卡的型号完全一致，或者查阅GE官方互换性列表。强烈建议从原有板的标签上直接抄录完整型号。

采购渠道务必正规。这类涉及核心安全的备件，市场上仿品或翻新货风险极高，可能因性能不达标导致保护误动或拒动，酿成大祸。原装正品虽然价高，但买的是“保险”和“安心”。

常见问题解答 (FAQ)

问：DS200UPSAG1AFD 板卡上的某个指示灯熄灭了，代表什么?

答：这需要对照板卡丝印图或手册解读。通常，输入电源指示灯灭代表前端没电或板卡输入级故障;某路输出指示灯灭，则表明该路输出失效。这是最直接的现场诊断依据，但具体含义需查官方文档。

问：这块电源板支持冗余吗?如何配置?

答：冗余是在系统架构层面实现的，而不是单块板卡的功能。典型的Mark VIe重要控制柜会配置双路独立直流电源输入，并可能安装两块或多块电源板分布在不同的电源域。当一路电源或一块电源板故障时，系统依靠另一路供电维持运行。DS200UPSAG1AFD 本身具备承受这种切换的稳健设计。

问：可以直接用普通的工业开关电源替换它吗?

答：绝对不可以！普通的开关电源无法满足燃机控制系统对电压精度、纹波噪声、动态响应、抗干扰能力（EMC）以及机械结构的严苛要求。更重要的是，它无法与Mark VIe背板通信、状态监控和系统诊断集成，使用它会导致系统功能不全、保护缺失，是极大的安全隐患。

安装与维护

安装前准备：在更换GE DS200UPSAG1AFD前，必须执行严格的安全规程(LOTO，上锁挂牌)，确认该控制机架的供电已安全隔离。佩戴防静电手环，防止静电损伤板卡。准备好正确的工具，并仔细阅读更换步骤说明。

维护建议：日常巡检应观察所有电源板指示灯状态。定期利用控制系统软件检查电源参数是否在正常范围内。保持控制柜滤网清洁，确保通风散热良好，避免因过热导致电源板寿命折减。建立备件库存，对于已运行多年的机组，电源板属于建议定期更换的关键寿命件。

产品保障

我们保证所提供的每一块GE DS200UPSAG1AFD 电源板均为原装正品，来源清晰，可提供必要的溯源信息。我们深知，对于燃机控制这样的核心系统，一个微小的电源扰动都可能被放大为机组跳闸。因此，我们只提供经得起考验的正品备件。深圳长欣自动化设备有限公司，致力于成为电厂稳定运行的可靠备件伙伴。www.cnplcdcs.com

We guarantee every GE DS200UPSAG1AFD power supply board supplied is a genuine GE component with traceable origin. We understand that even a minor power anomaly in a turbine control system can escalate into a major trip. Therefore, we commit to providing only authentic, reliable spare parts. Shenzhen Changxin Automation Equipment Co., Ltd. aims to be your dependable partner for power plant maintenance and stability. www.cnplcdcs.com
