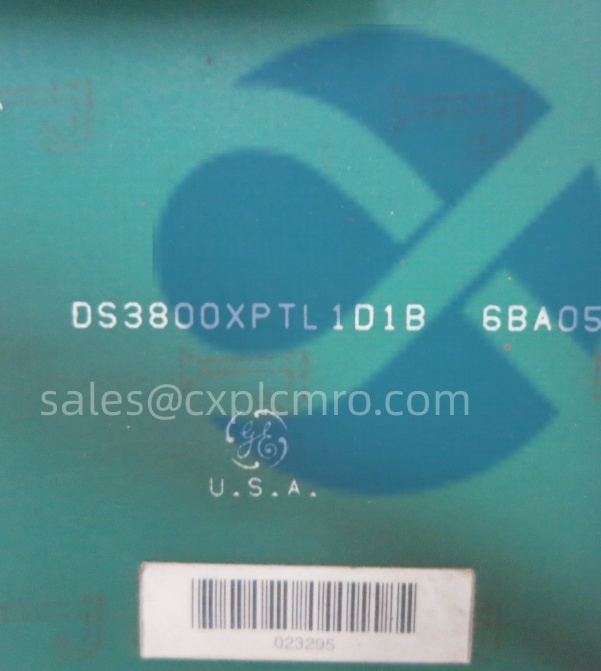

GE DS3800XPTL1D1B | 扩展处理器模块

描述

产品概述

在大型燃气轮机或联合循环电厂的控制系统中，挑战不仅在于核心控制逻辑的复杂性，更在于如何高效、可靠地管理分布在整个机组成百上千个输入/输出（I/O）信号。传感器和执行器遍布在透平、压缩机、辅机系统等各处，将所有信号用硬接线拉回中央控制室既不经济，也引入了可靠性风险。GE DS3800XPTL1D1B​模块正是GE为Mark V​这一经典轮机控制系统设计的分布式架构核心组件。它的核心角色是一个远程I/O处理器​或称为扩展处理器，其设计理念是实现控制功能的“集中管理、分散执行”。

您可以将其理解为主三重模冗余(TMR)​控制器（如MKV TMR​主处理器）向外延伸的“神经中枢”。DS3800XPTL1D1B​通常安装在主控制机架或一个专门的扩展机架中，通过专用的高速串行数据链路（如PDI/O总线​或其前身协议）与一个或多个远程I/O机架连接。这些远程机架内则安装了各种I/O卡件（如DS200​系列），直接与现场设备接口。这个模块的责任重大：它需要实时、无差错地从远程I/O机架收集所有过程数据（温度、压力、阀位），打包后发送给主控制器；同时，接收主控制器的输出指令，分发给远程I/O机架上的输出模块。其内部的高性能处理器负责处理通信协议、数据校验和错误处理。对于控制系统工程师而言，部署DS3800XPTL1D1B​意味着可以构建一个更灵活、更可靠的控制网络，将I/O机柜布置在更靠近现场设备的位置，大幅减少电缆用量和接线复杂性，同时通过链路冗余设计保障了通信的可用性，是构建现代化、分布式轮机控制架构的基石。

技术规格

产品型号：DS3800XPTL1D1B

制造商：GE(General Electric)

产品类型：扩展处理器/远程I/O处理器模块

兼容系统：GE Mark V燃气/蒸汽轮机控制系统

核心功能：管理主控制器与一个或多个远程I/O机架之间的高速数据交换

通信接口：专用高速串行通信端口，用于连接远程I/O机架

背板接口：VME总线接口，用于与Mark V主控制机架通信

处理器：专用通信处理器，处理数据传输和协议

数据吞吐量：高，足以满足多个远程I/O机架的实时数据需求

状态指示：前面板LED指示灯，显示电源、运行状态、通信链路状态和故障

电源要求：+5V DC和±15V DC（通常由Mark V机架电源模块提供）

工作温度：0°C至60°C（典型工业控制室环境）

模块尺寸：标准单槽VME 6U模块

认证：符合工业控制与电力行业相关标准

主要特点和优势

GE DS3800XPTL1D1B​的核心价值在于它成功地将集中式控制系统的强大处理能力与分布式I/O的灵活性和经济性相结合，为大型旋转机械的控制提供了经过验证的可靠架构。

首先，其高效可靠的分布式通信能力是最大亮点。模块内嵌的专用通信处理器和优化的协议栈，确保了在主控制器与远程I/O之间传输大量过程数据时的低延迟和高确定性。这对于轮机控制至关重要，因为燃料阀指令、防喘振控制等关键回路的响应时间必须得到保证。通信链路通常设计有冗余机制（可能需配合冗余模块或双链路配置），一条链路故障时能自动无缝切换，确保控制数据流不中断，极大地提升了整个控制系统的可用性(Availability)。这种设计使得工程师可以将I/O机柜放置在燃气轮机罩壳附近或压缩机平台等现场区域，而主控制器安全地位于环境更好的控制室，既优化了布线，也改善了信号质量。

其次，该模块显著增强了系统的可扩展性和工程灵活性。一个DS3800XPTL1D1B​可以管理多个远程I/O机架，这意味着系统的I/O容量几乎可以按需扩展，以覆盖从简单循环到最复杂的多轴联合循环机组的所有测点。在机组改造或升级项目中，无需更换核心控制器，只需增加扩展处理器和远程I/O机架即可接入新的监测或控制回路。这保护了用户在先期控制系统（如Mark IV向Mark V升级）上的投资，并简化了未来扩容的工程实施。

再者，模块提供了清晰的诊断和状态监视功能。其前面板上的多色LED指示灯为维护人员提供了第一时间的健康状态信息：电源正常、处理器运行、与主控制器通信正常、与远程I/O链路活动/故障等。通过Mark V的工具软件（如ToolboxST​的早期版本或专用诊断工具），工程师可以深入查看通信统计、错误计数和链路质量，实现预测性维护，在问题影响控制功能之前提前发现并处理，如更换老化的通信电缆或光纤模块。

Technical Overview(English)

The GE DS3800XPTL1D1B​is a critical enabler for distributed I/O architecture within the venerable Mark V Turbine Control System.It functions as a high-performance Remote I/O Processor,acting as a communication gateway between the central,often Triple Modular Redundant(TMR),main controller and geographically dispersed I/O drops.Its design addresses the fundamental challenge in large turbomachinery control:efficiently and reliably managing thousands of I/O points spread across the turbine,compressor,and auxiliary systems.

The module’s core competency lies in its deterministic,high-integrity data highway.Utilizing a proprietary high-speed serial protocol(conceptually similar to a Process Data I/O network),it ensures time-critical data—such as speed sensor readings,valve position feedback,and actuator commands—are exchanged between the central processor and remote I/O racks with minimal and predictable latency.This determinism is non-negotiable for closed-loop control and protection functions.The communication path is typically designed with redundancy in mind,allowing for a bumpless switchover to a backup link in case of a failure,which is essential for maintaining unit availability and preventing costly trips.

Furthermore,the DS3800XPTL1D1B​provides exceptional system scalability.By allowing I/O to be distributed in remote racks closer to field devices,it drastically reduces the volume and cost of long cable runs from the field to a central control room.It enables the control system footprint to grow logically with the plant’s needs.The module also offers comprehensive diagnostics​via front-panel LEDs and software-readable status,facilitating quick fault isolation and proactive maintenance of the communication network,thereby ensuring the long-term reliability of the entire distributed control system.

应用领域

GE DS3800XPTL1D1B​的应用几乎完全集中于大型燃气轮机、蒸汽轮机及其联合循环发电机组，是构建其现代化、分布式控制架构的核心。

在重型燃气轮机（如GE Frame 6B,7E,9E系列）的控制系统中，DS3800XPTL1D1B​是扩展I/O能力的标准配置。主Mark V TMR控制器​通常位于条件较好的电子设备间，而DS3800XPTL1D1B​则可能位于燃气轮机附近的就地控制盘柜​中。这个远程机柜内集成了所有与透平本体直接相关的I/O卡件，用于采集轴承温度、振动、火焰检测​信号，并驱动燃料关断阀、可调导叶(IGV)​等关键执行机构。在蒸汽轮机​控制中，它用于管理汽机高中压缸相关的疏水阀、抽汽阀等辅助设备的控制。

在更复杂的联合循环电厂​中，其应用价值更加凸显。一个项目可能包含多台燃气轮机、余热锅炉和一台蒸汽轮机。DS3800XPTL1D1B​支持的分布式架构允许为每台主要设备（GT,HRSG,ST）设置独立的远程I/O机柜，所有机柜通过高速链路与中央控制室的统一Mark V​主控制器连接。这种架构实现了：

控制功能集中化：所有高级控制与协调逻辑在中央控制器完成。

I/O分布本地化：大幅缩短现场接线，提高信号质量，便于分区域调试和维护。

系统模块化：便于电厂的分期建设或后续机组扩建。

集成与配置要点

将DS3800XPTL1D1B​成功集成到Mark V系统中，是一项对系统理解深度要求很高的技术工作，涉及硬件、网络和软件的多层配置。

首先，物理架构与硬件安装​是基础。必须明确系统的拓扑结构：DS3800XPTL1D1B​安装在哪个机架（主架或扩展架）的哪个槽位；它通过什么类型的通信电缆（可能是同轴电缆或光纤）连接至远程I/O机架；远程I/O机架的数量、位置及其地址设置。模块的安装必须牢固，背板连接器接触良好。通信电缆的铺设应远离动力电缆，并做好屏蔽和接地，以防止电磁干扰。如果系统要求高可用性，可能需要配置冗余的DS3800XPTL1D1B​模块和冗余通信链路，此时需严格按照手册进行交叉连接和终端电阻设置。

其次，软件组态与调试​是关键。这通常通过GE专用的ToolboxST​软件（或其针对Mark V的特定版本）完成。关键配置步骤包括：

硬件数据库配置：在软件的项目硬件树中，准确添加DS3800XPTL1D1B​模块，并指定其型号、槽位地址和硬件版本。

通信参数设置：配置模块的通信参数，如波特率、节点地址、链路超时时间​等。这些参数必须与远程I/O机架上的接口模块（如RIC​模块）设置完全一致。

I/O映射：软件需要知道DS3800XPTL1D1B​所连接的远程机架上有哪些I/O模块，以及每个I/O点的数据类型和地址。这需要在软件中正确配置远程I/O机架的“映像”，将远程I/O点的数据正确映射到主控制器的全局数据库地址中。

诊断与测试：配置完成后，必须进行全面的通信测试。通过软件强制远程I/O点的状态，并在主控制器侧观察数据是否正确更新；反之亦然。同时，需要测试冗余链路的切换功能。

固件与兼容性​是另一个需要警惕的要点。DS3800XPTL1D1B​的固件版本​必须与Mark V主控制器的固件版本以及ToolboxST​软件的版本兼容。在更换模块时，务必记录旧模块的固件版本，并确保新模块的固件与之匹配，或在更换后按照规程进行升级。不兼容的固件是导致通信故障的最常见原因之一。

生命周期与采购建议

生命周期分析：GE DS3800XPTL1D1B​是GE Mark V​系统（一个已推出数十年的经典平台）中的关键组件。Mark V系统在全球拥有庞大的装机量，目前许多机组仍处于运行寿命的中后期。因此，该模块目前主要处于成熟支持/备件供应期。GE及其授权的第三方服务商仍在为这些系统提供长期支持协议(LTSA)和备件。然而，对于最终用户而言，必须意识到该平台技术已非前沿，其最终停产日期需要关注GE的官方产品生命周期通知。当前，它最重要的角色是保障现有Mark V​机组连续运行的核心备件。

采购建议：对于在运的Mark V电厂，DS3800XPTL1D1B​应被定义为A类（关键）备件。其故障将导致所连接的整个远程I/O机架与主系统失联，可能引发机组降负荷甚至跳机。建议的库存策略是基于“N+1”原则，即至少储备一块备用模块。鉴于其关键性，甚至可考虑为没有配置冗余链路的系统储备两块。采购时，型号准确性至关重要，必须提供完整的DS3800XPTL1D1B​型号。同时，应尽可能提供固件版本​要求和硬件版本/修订代码，以确保与现有系统完全兼容。强烈建议从具有Mark V系统专业知识和可靠供应链的供应商处采购，以确保获得经过验证的原装正品。

我们的货源与服务承诺：我们（深圳长欣）专注于燃气轮机等关键过程控制系统的核心备件供应。我们深知DS3800XPTL1D1B​此类模块的故障将直接威胁机组可用性。我们承诺所提供的每一块模块，均通过严格的渠道进行全球采购，确保为100%原装正品，来源清晰可追溯。在发货前，每块模块均需通过我们的标准化检测流程：包括外观与引脚检查、在专用测试机架上进行上电测试（验证电源、状态指示灯）、以及尽可能模拟通信环境进行基础功能验证。我们提供12个月的质量保证期。我们的技术团队熟悉Mark V系统架构，可为您提供产品确认、兼容性查询等基础技术支持，是您保障机组稳定运行的可靠合作伙伴。

Service Commitment(English)

[Your Company Name/Shenzhen Changxin]specializes in supplying critical spares for turbine control systems like the GE Mark V.We understand that a module failure,especially for a communication processor like the DS3800XPTL1D1B,can lead to significant operational disruption.Our commitment is to provide components that deliver uncompromising reliability.Every DS3800XPTL1D1B​we supply is sourced through our verified global network with stringent controls to ensure it is 100%genuine,factory-original,and comes with complete traceability documentation.

Our Quality Assurance Process​is designed to verify functionality before shipment.Each module undergoes a detailed visual and mechanical inspection.It is then powered on in a test fixture to check for correct operation of all status indicators(POWER,RUN,OK,COMM LEDs).Where test equipment allows,we perform basic communication and diagnostics checks to validate core processor functionality.This process helps ensure the module is operational upon receipt.

We back our products with a 12-Month Warranty​and support them with a team knowledgeable in legacy control systems.We assist customers with accurate part identification and compatibility verification.Our goal is to be a trusted,long-term partner in your supply chain,helping you maintain the high availability of your critical turbomachinery assets with confidence and peace of mind.
