关键技术规格
| 参数 | 数值 |
|---|---|
| 产品型号 | IC694PWR321B |
| 品牌 / 制造商 | GE Fanuc（Emerson PACSystems） |
| 产品类型 | 标准电源模块（串行扩展背板电源） |
| 适用系统 | PACSystems RX3i PLC / 90-30 扩展机架 |
| 安装位置 | 扩展基座最左侧电源槽位（PWR 标识槽） |
| 额定输入（标称） | 120/240 VAC 或 125 VDC |
| AC 输入范围 | 85 – 264 VAC，47 – 63 Hz |
| DC 输入范围 | 100 – 300 VDC |
| 输入功率 | 90 VA（AC 输入）/ 50 W（DC 输入） |
| 浪涌电流 | 峰值 4 A，持续时间 ≤ 250 ms |
| 总输出功率 | 30 W（三路合计） |
| +5 VDC 输出 | 5.0 – 5.2 V，≤ 15 W，限流 3.5 A |
| 继电器 +24 VDC 输出 | 24 – 28 V，≤ 15 W |
| 隔离 +24 VDC 输出 | 21.5 – 28 V，≤ 20 W，最大 0.8 A |
| 负载调整率 | ±3% |
| 线性调整率 | ±1% |
| 纹波与噪声 | 典型 < 80 mVpp（需以手册为准） |
| 转换效率 | 典型 > 80% |
| 隔离电压 | 输入至背板 1500 VAC，1 分钟 |
| 断电保持时间 | ≥ 20 ms（满载 30 W 条件下） |
| 保护功能 | 过压、过流、短路、内部保险丝（2 A，件号 44A724627-109） |
| 状态指示 | PWR / OK / RUN 三色 LED |
| 冗余支持 | 不支持均流冗余（hot-standby 仅可为备用部件供电） |
| 热插拔 | 不支持，必须断电后插拔 |
| 冷却方式 | 自然对流，无风扇 |
| 散热间距 | 模块上下各留 ≥ 100 mm 垂直风道 |
| 工作温度 | 0 °C – 60 °C |
| 存储温度 | -40 °C – 85 °C |
| 相对湿度 | 5% – 95% RH，无凝露 |
| 尺寸（约） | 135 × 69 × 135 mm（来源口径差异较大，以实物铭牌为准） |
| 净重 | 约 0.5 kg |
| 安装方式 | RX3i 背板电源槽直插，前端子排接线 |
| 防护等级 | IP20（柜内安装） |
| 认证 | CE、RoHS；原厂 COO 可提供 |
| 生命周期 | 已停产，渠道库存供应 |
产品深度介绍
采购决策先看这三点：是不是 B 版本、机架负载算没算对、能不能断电更换。

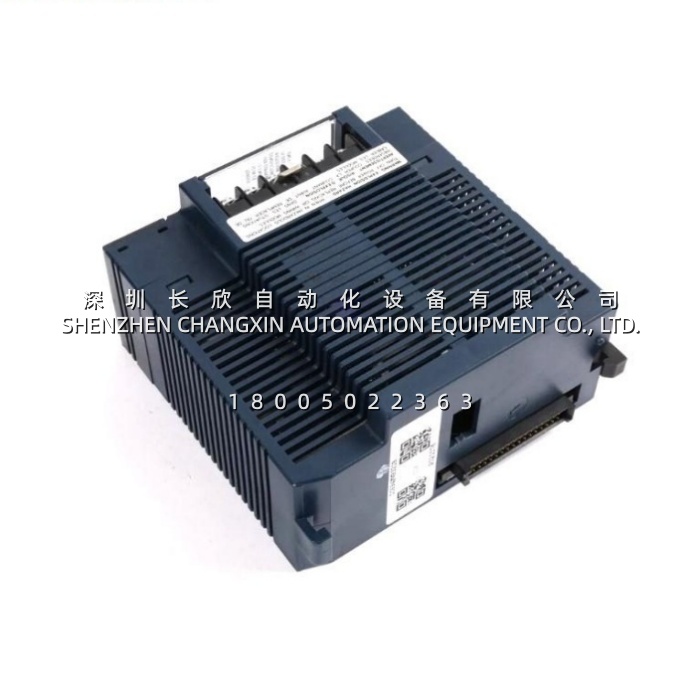

IC694PWR321B 是 GE Fanuc（现归 Emerson）为 PACSystems RX3i 平台做的串行扩展机架标准电源，装在扩展基座最左侧那个带 PWR 标识的槽位。它不负责给 CPU 基座供电——那是 IC695 系列的事——它只干一件事：把现场送进来的 120/240 VAC 或 125 VDC，变成背板上稳定的 +5 VDC 逻辑电和两路 +24 VDC（继电器用、隔离用），喂给挂在扩展机架上的 I/O 模块、智能模块和总线控制器。
判断这块板值不值得买，看三个硬指标。第一是版本。IC694PWR321B 的 B 后缀是 Emerson 手册里有明确定义的修订版，早期 A 版在输入选择、端子定义和负载分配上有差异，混装会烧线。下单前务必让卖家拍铭牌，确认完整写着 “IC694PWR321B”。第二是 30 W 这个天花板。+5 V 限流 3.5 A、继电器 24 V 15 W、隔离 24 V 20 W，三路加起来不能超 30 W。扩展机架上挂满了高密度 DI/DO、模拟量、通信模块时，很容易越线——超载后模块会主动拉低输出电压并周期自恢复，控制器随之报”电源故障”并停机。这属于设计使然，不是坏了。第三是它不支持均流冗余。两块 PWR321B 并排插，不会自动分摊负载，别指望用它做 1+1。真要冗余，得走 IC695PSD140 / PSC040 那套双宽电源方案。
