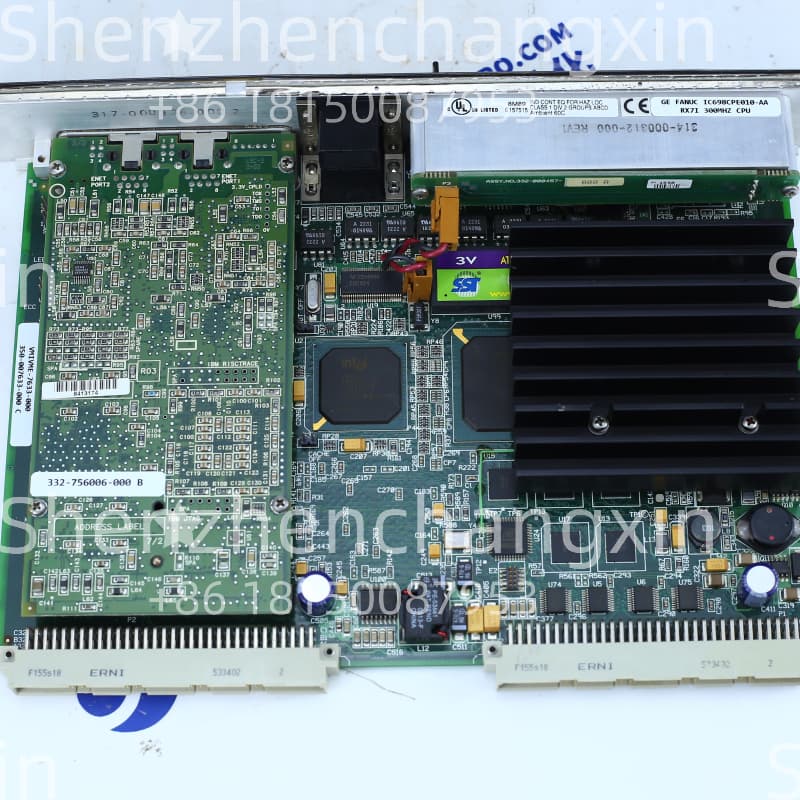

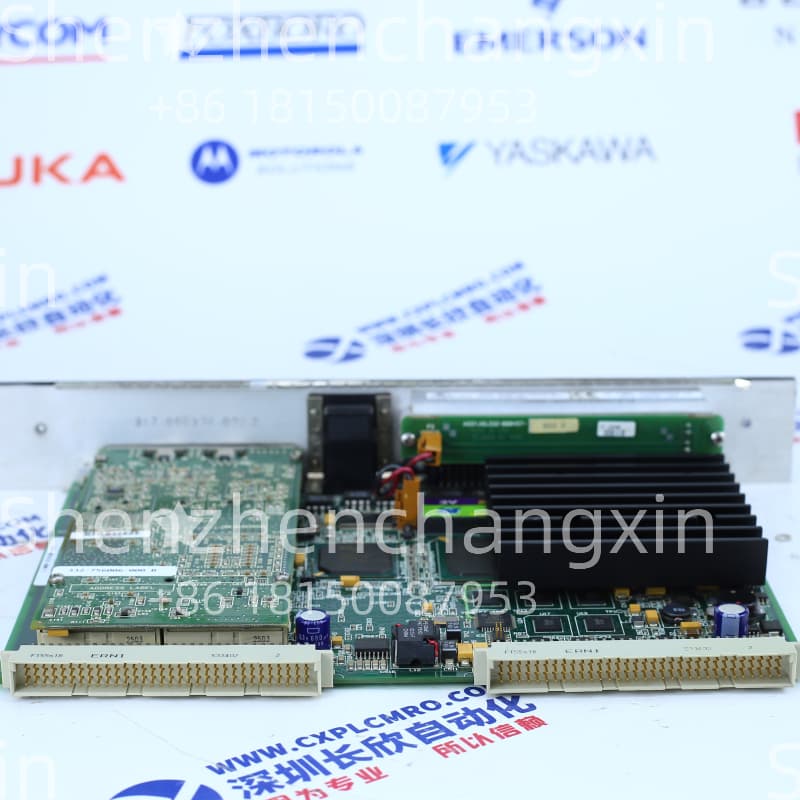

GE IC698CPE010

描述

GE IC698CPE010技术规格

制造商：GE Fanuc(原通用电气智能平台，现属艾默生自动化)

系列：PACSystems RX7i

部件号：IC698CPE010

模块类型：中央处理器(CPU)

处理器：Intel Celeron 300 MHz微处理器

内存：

10 MB电池备份用户内存(RAM)

10 MB非易失性用户闪存(Flash)

布尔运算速度：每1000个布尔触点/线圈约0.33毫秒(ms)

供电电压：5伏直流电(VDC)(从背板获取)

背板电流需求：5V DC时，标称3.2安培(A)

I/O内存：

数字量I/O(%I和%Q)：最大可配置32K位

模拟量I/O(%AI和%AQ)：最大可配置32K字

程序块：最多支持512个程序块，每个块最大128 KB

通信端口：

2个以太网端口(RJ45,10/100 Mbps自适应，支持半双工/全双工，内置网络交换机)

2个RS232串行端口(RJ45)

1个RS485串行端口

1个RS232以太网站管理器端口

支持协议：

以太网：Ethernet Global Data(EGD),SRTP,Modbus TCP Server和Client

串行：Modbus RTU Slave,SNP,Serial I/O

编程语言：梯形图(Ladder Diagram)、C语言、结构化文本(Structured Text)、功能块图(Function Block Diagram)

时钟精度：每天最大误差9秒

Web功能：支持PLC数据通过Web监控，最多支持16个Web服务器和FTP连接(组合)

工作温度：0°C至50°C(32°F至122°F)，带风扇托盘可达0°C至60°C(32°F至140°F)

存储温度：-40°C至+85°C(-40°F至+185°F)

机械防呆键：有(防止插入不兼容的模块)

固件升级：支持在系统内升级固件

主要特点和优势

GE IC698CPE010作为PACSystems RX7i平台的核心CPU，具备多项突出特点和优势，使其在工业自动化领域表现卓越：

高性能处理器与快速执行：这款CPU搭载300 MHz的Intel Celeron微处理器，能够以极快的速度执行复杂的控制逻辑。例如，每1000个布尔触点/线圈的执行速度约为0.33毫秒。这意味着它可以处理更复杂的算法和更庞大的程序，实现对生产过程的实时、精确控制，从而提高生产效率和响应速度。

强大的内存配置：IC698CPE010提供了10 MB的电池备份RAM和10 MB的非易失性闪存。电池备份RAM可在断电情况下保留程序和数据，确保控制器重启后能恢复到之前的状态；非易失性闪存则用于存储操作系统固件和用户程序，提供持久的存储能力。这种内存组合确保了系统在各种工况下的数据完整性和可靠性。

丰富的通信接口与协议支持：模块内置双以太网端口、多个串行端口，并支持EGD、SRTP、Modbus TCP/RTU等多种主流工业通信协议。这使得IC698CPE010能够轻松地与其他PLC、HMI、SCADA系统、DCS以及企业级信息系统进行高速、无缝的数据交换和集成。强大的通信能力是构建互联工厂和实现工业物联网(IIoT)的关键。

灵活的编程与诊断功能：IC698CPE010支持梯形图、C语言、结构化文本、功能块图等多种编程语言，为工程师提供了极大的灵活性，可以根据应用需求选择最合适的编程方式。此外，它还支持在线测试编辑模式，允许在系统运行时对程序进行修改和测试，以及通过Web监控PLC数据，大大简化了调试、诊断和维护工作，缩短了停机时间。

高可靠性与系统扩展性：作为RX7i系列的一部分，IC698CPE010继承了该平台的高可靠性设计，包括坚固的硬件和稳定的固件。它能够与GE Fanuc Series 90-70的各种I/O模块兼容，并通过VME64背板标准支持广泛的模块，这意味着系统具有强大的扩展能力，可以适应未来复杂的应用需求。

应用领域

GE IC698CPE010作为一款高性能的PAC(可编程自动化控制器)CPU，其应用领域涵盖了对控制精度、速度、可靠性和通信能力有高要求的各类大型和复杂工业自动化系统。

它广泛应用于以下关键行业和场景：

电力行业：用于发电厂（火力、核能、水电、风电）的涡轮机控制、锅炉控制、发电机组自动化以及电网调度和能源管理系统。其高速处理能力和冗余选项确保了电力供应的稳定性和安全性。

石油和天然气行业：在油气勘探、开采、输送管道、炼油厂和石化工厂中，控制复杂的流程，如反应器控制、泵站自动化、压缩机组控制、安全联锁系统等。

水/废水处理：用于大型水处理厂和污水处理厂的泵站控制、阀门控制、过滤系统和化学投加自动化，确保供水安全和环保达标。

金属/采矿业：在钢铁厂、有色金属冶炼厂和采矿场中，控制大型生产线，如轧钢、矿石破碎、运输和分选系统，处理复杂的工艺逻辑。

汽车制造：用于大型自动化生产线、机器人控制、装配线和质量检测系统，需要高速通信和精确的运动控制。

物料搬运和物流：控制大型自动化仓库、高架库、输送系统、分拣中心和自动化导引车(AGV)系统，优化物流效率。

制药和生命科学：在需要高精度控制、数据完整性和合规性的制药生产线、生物反应器和洁净室环境中。

总而言之，GE IC698CPE010适用于任何需要强大处理能力、丰富通信选项和高可靠性的工业控制应用，它能为复杂的工业过程提供坚实可靠的自动化基础。

相关产品

要构建或维护一个使用GE IC698CPE010的PACSystems RX7i系统，你通常需要与其他几个关键组件配合使用。这些组件共同构成了一个完整的自动化控制解决方案：

PACSystems RX7i机架(Rack)和电源(Power Supply)：

IC698CHS017/IC698CHS117等机架：IC698CPE010 CPU模块需要插入到RX7i系列的专用机架中。机架提供了模块安装槽位、背板通信总线和电源连接。

IC698PSA100/IC698PSA350等电源模块：为整个RX7i机架（包括CPU和所有I/O模块）提供稳定可靠的直流电源。

PACSystems RX7i I/O模块：这些模块用于连接现场设备，实现信号输入和输出。

数字量输入/输出模块(Digital I/O)：例如IC698MDL640(数字量输入),IC698MDL740(数字量输出)等，用于开关信号的采集和控制。

模拟量输入/输出模块(Analog I/O)：例如IC698ALG320(模拟量输入),IC698ALG220(模拟量输出)等，用于连续信号（如温度、压力、流量）的测量和控制。

通信模块(Communication Modules)：虽然CPU内置了以太网和串行端口，但有时仍需额外的通信模块来扩展连接或支持特定协议。

IC698ETM001以太网模块：用于额外的以太网连接或更复杂的网络拓扑。

IC697CMM系列模块：用于支持其他通信协议，如Modbus RTU Master,Genius I/O等。

GE Proficy Machine Edition软件：这是GE(现艾默生)的集成自动化软件平台，用于对IC698CPE010进行编程（梯形图、结构化文本、功能块图、C语言）、配置、调试、诊断以及HMI/SCADA开发。它是系统开发和维护的必备工具。

HMI(人机界面)/SCADA(数据采集与监控系统)：用于操作员与自动化系统进行交互，监控过程数据，发出命令和接收报警。通常通过以太网或串行通信与IC698CPE010连接。

安装与维护

安装前准备

兄弟，安装GE IC698CPE010这种核心CPU模块，必须万分小心，确保操作正确，以免造成设备损坏或人身安全问题：

彻底断电与安全防护：这是最重要的步骤。在接触RX7i机架和IC698CPE010模块之前，务必确保整个机架的电源已完全切断并断电。严格执行您现场的“上锁挂牌”(LOTO)程序，以防止任何意外通电。安全是第一位的！

静电防护(ESD)：IC698CPE010模块是高度敏感的电子设备，极易受到静电损害。在操作模块时，请务必佩戴防静电腕带并可靠接地。避免直接触摸模块的电路板或连接引脚；请通过模块边缘进行操作。

查阅官方手册：GE Fanuc PACSystems RX7i安装和用户手册是您最权威的安装指南。请务必仔细阅读，了解具体的安装步骤、机架插槽要求（IC698CPE010通常安装在机架的第一个插槽，即CPU专用槽位）、接线图以及环境要求。

物理检查：在安装前，目视检查IC698CPE010模块的外观，确认没有物理损坏、插针弯曲或污染。

内存电池处理：IC698CPE010使用电池来维持RAM内存中的数据。根据手册，您可能需要在安装模块后连接或更换电池。确保使用正确的电池类型并按照指示操作。

维护建议

为了确保GE IC698CPE010能够长期稳定、高效地运行，以下维护建议至关重要：

状态指示灯监控：IC698CPE010模块前面板上通常会有一系列LED指示灯，例如“OK”、“RUN”、“STOP”、“FAULT”以及通信状态指示灯。在日常巡检中，要定期观察这些指示灯的状态。任何异常指示（如“FAULT”灯亮起，或“OK”灯熄灭）都意味着存在问题，需要立即进行诊断。

环境控制与清洁：保持安装PLC和IC698CPE010模块的控制柜内部清洁、干燥，并确保环境温度和湿度在指定的操作范围内。过多的灰尘、湿气或极端的温度波动都会影响模块的性能和寿命。定期清理机柜内部积聚的灰尘，确保通风良好。

内存电池更换：IC698CPE010的电池备份RAM中的数据需要电池供电来维持。电池有其使用寿命（例如，通常建议每3-5年更换一次，具体请参考手册）。请定期检查电池状态并按计划进行更换，以防止因电池耗尽导致内存数据丢失。在更换电池时，通常需要在CPU通电状态下进行，或在极短时间内完成，以防止RAM数据丢失。

固件更新：GE(艾默生)会不定期发布CPU固件更新，以修复Bug、增强功能或提高安全性。请根据实际需求和制造商的建议，定期评估并执行固件更新。更新前务必备份程序和数据。

程序和数据备份：定期使用GE Proficy Machine Edition软件备份CPU中的用户程序、配置和数据。这是最关键的维护步骤之一，它能确保在CPU故障时能够快速恢复生产，最大限度地减少停机时间。

避免非专业维修：IC698CPE010模块内部是复杂的精密电路，没有用户可维修的部件。如果模块出现硬件故障或性能异常，严禁非专业人员私自拆解维修。这可能导致更严重的损坏，并使产品失去保修。您应立即联系GE(艾默生)授权的服务商，或我们深圳长欣（www.cxdcs.cn）这样的专业第三方工控备件服务商，获取专业的诊断、维修或更换服务。
