GE IS200TDBTH6ACD | Mark VIe 涡轮控制I/O模块

描述

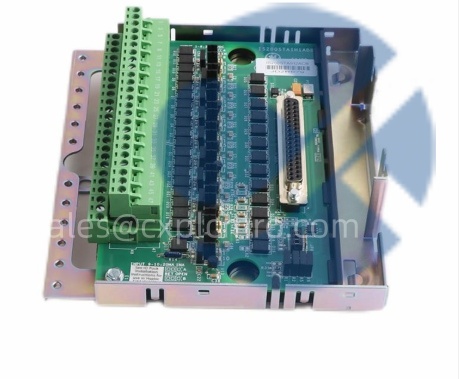

产品概述

在现代燃气轮机、蒸汽轮机及联合循环电厂中，控制系统不仅需要高性能，更必须具备故障容错能力以保障人身与设备安全。GE IS200TDBTH6ACD正是Mark VIe分布式控制系统中实现这一目标的核心硬件之一——它是一款三重化数字输入终端板（Triple Digital Input Terminal Board,TDBT），专用于采集关键安全信号（如超速开关、振动高报警、火焰丢失、紧急停机按钮等），并通过三重模组冗余（TMR）架构实现“三取二（2oo3）”表决，确保即使单点甚至双点硬件故障，系统仍能正确判断并执行保护动作。

从工程实践角度看，IS200TDBTH6ACD的价值远超普通DI模块。它并非独立工作，而是与Mark VIe的三重化控制器（R,S,T通道）协同构成完整的安全链路。每个现场信号通过三套物理隔离的通道同时接入该终端板，并分别送至三个独立的控制器进行处理。只有当至少两个通道确认同一事件（如“转速>110%”），系统才触发跳闸。这种设计有效抵御了电磁干扰、接线松动或传感器误报等常见工业风险，使整个保护系统达到IEC 61508 SIL 3安全等级。正因如此，IS200TDBTH6ACD已成为全球GE 9FA、7HA、6B等主力机型的标准配置。

技术规格

产品型号：IS200TDBTH6ACD

制造商：[GE Vernova–formerly GE Power/GE Automation]

产品类型：[三重化数字输入终端板（TDBT）]

所属系统：[Mark VIe/Mark VIeS涡轮控制系统]

安全等级：IEC 61508 SIL 3（通过TMR架构实现）

输入通道数：16路（每路三重化采样，共48个物理输入点）

输入类型：24 VDC干接点、有源开关或NAMUR传感器信号

输入电压范围：逻辑“1”≥15 VDC；逻辑“0”≤5 VDC

输入电流：约4–7 mA（符合NAMUR NE 43标准）

响应时间：<10 ms（含滤波与通道传输）

隔离方式：通道间及通道对地光电隔离（>2.5 kV）

安装方式：安装于Mark VIe I/O机架（如TBBA/TBIA背板），支持热插拔

供电：由Mark VIe背板提供±15 VDC和+24 VDC

工作温度：0°C至+60°C

认证标准：CE,UL 61010-1,CSA C22.2 No.61010,ATEX（可选）

主要特点和优势

GE IS200TDBTH6ACD的核心优势在于其深度集成于Mark VIe TMR架构的能力。不同于通用安全PLC的外挂模块，该终端板是Mark VIe安全逻辑的物理延伸。其每一路输入都经过独立滤波、光耦隔离和电平整形，再通过专用高速总线送至三个控制器。这种“端到端三重化”设计，使得从传感器到跳闸输出的整个路径均具备容错能力。

支持NAMUR传感器接口，可直接连接接近开关、液位开关等本安设备

内置LED状态指示灯（每通道三色：绿=正常，红=故障，黄=信号激活）

具备通道级诊断功能，可通过ToolboxST软件读取开路、短路、信号抖动等状态

支持在线热插拔，更换模块无需停机，保障电厂连续运行

与Mark VIe控制器自动同步固件，无需手动配置地址或参数

尤为关键的是，在超速保护（Overspeed Protection）应用中，IS200TDBTH6ACD采集来自三个独立磁阻探头（MPU）的脉冲信号，经三通道处理后送入控制器进行频率计算与表决。任何单通道噪声或断线都不会导致误跳机——这正是TMR架构在高速旋转机械保护中的不可替代性。

The GE IS200TDBTH6ACD is a critical Triple Digital Input Terminal Board(TDBT)in the Mark VIe turbine control system,engineered for SIL 3 safety applications in power generation and industrial drives.It provides 16 channels of triple-redundant 24 VDC/NAMUR input,with each signal independently processed by three isolated hardware paths before 2oo3 voting in the R/S/T controllers.Featuring hot-swap capability,channel-level diagnostics via ToolboxST,and seamless integration into the TMR architecture,it ensures reliable interpretation of emergency stop buttons,vibration switches,flame detectors,and overspeed signals—even during single or dual faults.Its robust design has made it a global standard in GE 7HA,9FB,and aeroderivative turbine installations worldwide.

应用领域

IS200TDBTH6ACD几乎出现在所有采用GE Mark VIe控制系统的透平机械应用场景中，尤其聚焦于安全关键信号的采集：

电力行业：燃气轮机/蒸汽轮机紧急停机（ESD）、超速保护、轴承振动高高报警

石油与天然气：压缩机防喘振联锁、密封失效检测、火炬点火状态反馈

工业驱动：大型风机/泵组的轴向位移、润滑油压力低联锁

船舶推进：主推进燃气轮机的火焰丢失、滑油温度高保护

老旧机组升级：从Mark V或Mark VI迁移至Mark VIe时的标准I/O替换模块

特别值得注意的是，在9E/9F燃机延寿改造项目中，许多电厂选择保留原有本体，仅将控制系统升级为Mark VIe。此时，IS200TDBTH6ACD因其即插即用兼容性和与现有现场接线匹配的特性，成为新建I/O机柜中的首选终端板。

集成与配置要点

成功部署IS200TDBTH6ACD的关键是理解其在Mark VIe TMR架构中的角色。该模块必须安装在专用三重化I/O机架（如TBBA）上，并与R/S/T三个控制器背板正确连接。若误装于非冗余机架，将丧失TMR功能。

关键集成注意事项包括：

每个现场信号需通过三对独立屏蔽电缆分别接入模块的R/S/T输入端子

接线必须遵循GE标准图纸（如P&ID和I/O List），禁止共用公共端

在ToolboxST软件中，需为每个安全变量绑定三个物理通道，并启用“TMR Input”属性

首次上电后，使用Diagnostic Alarms功能检查通道健康状态

更换模块时，务必在系统运行状态下热插拔，避免触发“I/O Module Fault”报警

此外，建议定期通过ToolboxST的Channel Diagnostics页面查看输入信号质量，提前发现接线老化或传感器性能退化问题。

生命周期与采购建议

GE IS200TDBTH6ACD目前处于现役主力（Active）生命周期阶段。随着GE Power重组为GE Vernova，该模块仍在全球范围内稳定供货，并明确列入Mark VIe长期支持路线图（预计支持至2040年）。因此，它既是新建燃机电厂的标准配置，也是存量机组备件储备的关键项。

深圳长欣作为专注GE透平控制十余年的专业供应商，建立了北美原厂与欧洲渠道双库存体系，确保IS200TDBTH6ACD为全新正品或经严格翻新的A类品。所有模块均经过72小时老化测试、三通道功能验证、热插拔耐久性试验，并附带测试报告。我们提供12个月质保、ToolboxST配置支持及快速交付服务，确保您的燃机控制系统永不断档。

As a mission-critical component in GE’s Mark VIe TMR architecture,the IS200TDBTH6ACD demands authentic hardware and rigorous validation.We source units directly from authorized GE channels,each tested under real-world conditions:triple-channel signal injection,hot-swap cycling,and diagnostic communication via ToolboxST.Backed by a 12-month warranty and engineers with decades of GE turbine control experience,we ensure your protection system responds with certainty—every time.In power generation,where milliseconds define safety,trust only proven,fully validated reliability.
