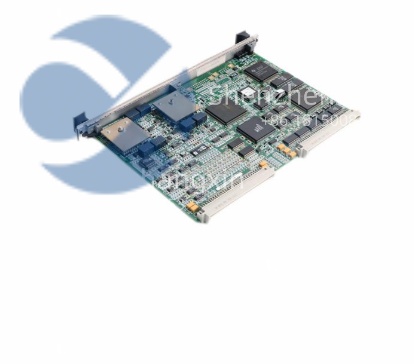

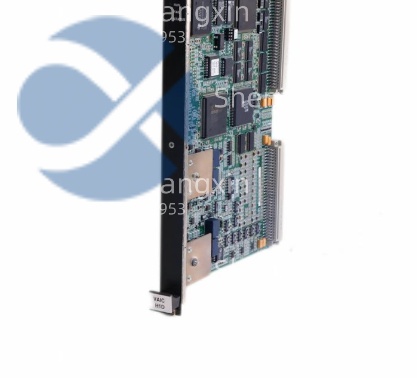

IS200VAICH1DAA 技术规格
产品型号：IS200VAICH1DAA
制造商：General Electric (GE)
所属系统：GE Mark VIe / Mark VI 燃气轮机控制系统
产品类型：振动/通用模拟量输入端子板 (Vibration Analog Input Terminal Board)
模拟输入通道：16路单端 (Single-ended)
输入信号类型：
电流：4-20 mA (支持有源/无源回路)
电压：±10 V DC
支持IEPE/ICP型加速度计(提供恒流源激励)
A/D转换分辨率：16位
采样率：可配置，适用于振动监测带宽
输入阻抗：电流输入时典型250Ω，电压输入时>1 MΩ
激励电流(用于ICP传感器)：通常为2-20 mA恒定电流，可配置
共模抑制比 (CMRR)：> 90 dB @ 50/60 Hz
工作温度：-40°C 至 +70°C
存储温度：-55°C 至 +85°C
相对湿度：5% – 95% 无冷凝
电源要求：由Mark VIe机架背板提供+5V， ±15V等
安装方式：标准6U VME总线格式板卡，插入Mark VIe控制系统机架的指定I/O槽位
前面板连接：通过带状电缆或专用线缆连接到现场的传感器接线端子排
IS200VAICH1DAA 产品概述
GE IS200VAICH1DAA 是通用电气Mark VIe燃气轮机控制系统中负责采集关键机械状态信息的“专职信号翻译官”。在复杂的燃机监控体系里，它专门服务于振动、速度、位移等模拟量传感器的信号接入。您可以把它想象成控制系统的“听觉系统”，专门负责接收来自机体各部位振动传感器(如速度传感器、带集成电路压电式的ICP加速度计)发出的微弱电信号。这款 GE IS200VAICH1DAA 的核心价值在于其高精度、高隔离度的信号调理与数字化能力。它不仅仅是简单接线，内部包含了精密的信号调理电路、抗混叠滤波器、高分辨率的模数转换器(ADC)，并能直接为ICP型传感器提供激励电流。它将现场传感器输出的原始模拟信号，转换为干净、标准、高精度的数字量，通过背板总线实时传递给Mark VIe的控制器(如IS200ERDG系列)进行分析、显示和逻辑判断。对于实现燃机的在线振动监测、早期故障预警和超限跳机保护来说，IS200VAICH1DAA 提供的信号质量直接决定了整个保护系统的可靠性和灵敏度。
主要特点和优势
针对振动监测的专项优化设计是IS200VAICH1DAA的立身之本。它原生支持ICP/IEPE型加速度计，可直接提供恒流激励，省去了外置信号调理器的麻烦。其高分辨率(16位)ADC和可配置的采样率，能够准确捕捉从慢变的速度信号到较高频率的振动波形，为频谱分析等高级诊断提供高质量的数据基础。高共模抑制比确保了在强电磁干扰的燃机厂房环境中，也能提取出有用的微弱振动信号。
高通道密度与灵活的配置能力提升了系统集成度。单块板卡提供16个隔离的模拟输入通道，这意味着可以用更少的板卡空间监控更多的测点。每个通道均可通过软件(在Mark VIe的ToolboxST中)独立配置为4-20mA、±10V或ICP输入模式，这种灵活性使其不仅能接振动传感器，也能接入如键相器信号、缓变量温度(经变送器)等其他关键的模拟量信号，实现一板多用。
坚固的工业级品质与可靠性保障了长周期稳定运行。作为Mark VIe系统的一部分，其设计遵循了严苛的电力工业标准。宽工作温度范围和良好的抗振动特性，使其能安装在靠近燃机的现场机柜中。精密的信号调理电路和良好的隔离设计，最大限度地减少了信号在传输和转换过程中的失真与噪声引入，确保了保护逻辑所依据的数据真实可信。
与Mark VIe生态系统的深度集成简化了工程和维护。它通过VME背板与控制器无缝通信，配置和诊断完全在GE的工程软件(如ToolboxST)中完成。板卡状态、每个通道的实时值、报警信息都能在上位机清晰显示。这种深度集成减少了外部布线复杂性和中间环节故障点，使系统的整体可靠性更高。
The GE IS200VAICH1DAA is a specialized vibration and general-purpose analog input terminal board designed for the GE Mark VIe turbine control platform. It serves as the critical interface between mechanical condition sensors (e.g., velocity transducers, ICP accelerometers) and the digital control system. Its core function is to provide high-fidelity signal conditioning, including excitation for ICP sensors, filtering, and high-resolution (16-bit) analog-to-digital conversion for up to 16 channels. Engineered for the demanding environment of power generation, it features wide input type configurability (4-20mA, ±10V, ICP), excellent noise immunity, and robust construction for reliable long-term operation. Seamlessly integrated into the Mark VIe architecture, it delivers the precise data necessary for online vibration monitoring, machinery protection, and predictive maintenance strategies.
应用领域
GE IS200VAICH1DAA 的应用高度聚焦于以燃气轮机、蒸汽轮机为核心的大型旋转机械的在线状态监测与保护系统。在联合循环电厂（CCPP） 和简单循环燃机电厂中，它负责采集压气机、涡轮轴承的X/Y方向振动、轴位移(偏心)以及键相位信号，这些数据是判断转子动平衡、对中状态、轴承磨损的核心依据。
在石油天然气行业的管线压缩机和海上平台的燃驱压缩机上，IS200VAICH1DAA 同样扮演着“安全哨兵”的角色，实时监测振动值，防止机械故障导致非计划停机或安全事故。此外，在一些大型的工业驱动汽轮机或高速泵/风机的监测系统中，只要采用GE Mark VIe作为控制平台，这块板卡就是实现机械保护功能的标准配置。
选型指南 / 购买建议
老伙计，选这块GE IS200VAICH1DAA，第一件事就是确认您的控制系统架构。它只适用于GE的Mark VIe(或兼容的Mark VI)系统平台。如果您的DCS或PLC是其他品牌，那得找对应的振动采集模块。
第二，要理清现场传感器类型和数量。您用的是磁电式速度传感器(输出mV级交流信号)?还是需要恒流激励的ICP加速度计?或者是带变送器输出4-20mA的振动探头?IS200VAICH1DAA 虽然灵活，但必须确认其输入模式(电压/电流/ICP)和量程覆盖了您所有传感器的输出。算好总通道数，别买少了。
最后，型号后缀至关重要。“DAA”可能代表特定的硬件版本或固件。务必与您机架上现有板卡的型号完全一致，或严格参照GE官方的备件互换清单，一个字母都不能错。
常见问题解答 (FAQ)
问：ICP传感器直接接到IS200VAICH1DAA上就能用吗?
答：可以，但需要正确配置。首先要在工程软件中将对应通道设置为“ICP”或“IEPE”输入模式，这样板卡才会输出恒流激励(通常是2mA或4mA)。其次，接线要正确，ICP传感器通常两根线(信号和地)，要接到板卡指定端子上。
问：某个通道读数漂移或异常，如何排查?
答：先进行通道互换测试。在软件中将可疑通道的传感器信号暂时接到一个已知正常的通道上，如果读数正常，则问题可能出在原IS200VAICH1DAA的该通道硬件或配置上。如果问题跟随传感器，则排查传感器和电缆。这是隔离故障的经典方法。
问：这块板卡需要专门的组态软件吗?
答：是的，必须使用GE的工程软件，通常是 ToolboxST。在里面需要为每个通道定义信号类型(4-20mA，电压，ICP)、量程缩放、工程单位、报警阈值等。没有正确组态，板卡无法正常工作。
安装与维护
安装前准备：安装或更换GE IS200VAICH1DAA前，务必确保控制系统机架已安全断电(执行LOTO程序)。准备好防静电措施。仔细核对板卡型号与槽位是否匹配，并确认前部信号连接器的带状电缆或专用线缆完好且插接牢固。
维护建议：定期通过控制软件检查各通道的零位(在机组停机时)和信号质量。注意观察板卡状态指示灯。保持机柜环境清洁，防止灰尘积聚影响散热。振动监测回路对屏蔽和接地要求高，定期检查传感器电缆的屏蔽层是否完好、单端接地是否可靠，这是防止信号干扰的关键。
产品保障
我们保证所提供的每一块GE IS200VAICH1DAA 模拟输入端子板均为原装正品，来源清晰可追溯。振动监测是机组安全的生命线，信号采集的准确性容不得半点马虎。我们只提供经得起现场严苛考验的正品备件。深圳长欣自动化设备有限公司，愿以可靠的备件和专业的知识，守护您机组的平稳运行。www.cnplcdcs.com
We guarantee every GE IS200VAICH1DAA analog input terminal board supplied is a genuine GE component with full traceability. Vibration monitoring is a critical safeguard for machine health, and signal integrity is paramount. We are committed to supplying only authentic parts that meet the rigorous demands of field operation. Shenzhen Changxin Automation Equipment Co., Ltd. is here to support the reliable and safe operation of your critical assets with quality components and expertise. www.cnplcdcs.com
