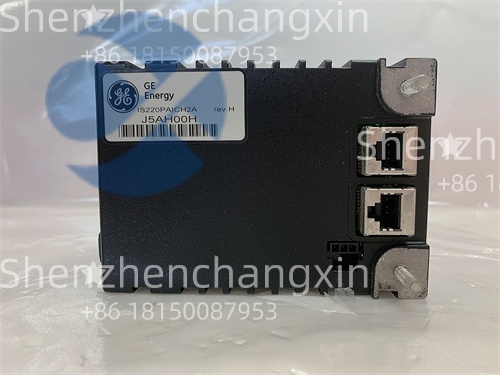

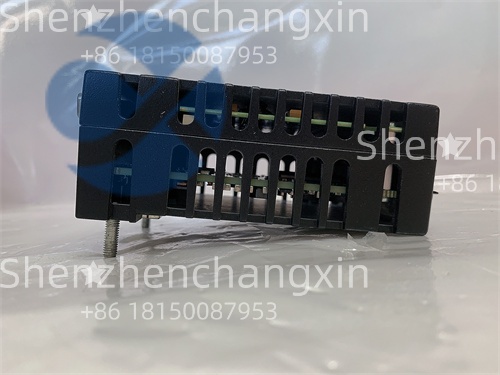

GE IS220PAICH2A 336A4940CSP11技术规格
产品型号：GE IS220PAICH2A 336A4940CSP11
制造商：GE（通用电气，美国）
产品类型：16通道模拟量输入模块（Analog Input Module）
所属系统：Mark VIe Turbine Control System
通道数量：16个独立模拟输入通道
输入信号类型：
热电偶（TC）：J,K,T,E,R,S,B,N,L,U,W3Re/W25Re
RTD（热电阻）：Pt100,Pt1000,Ni120,Cu10,3线或4线制
电流信号：4–20 mA（有源/无源）
电压信号：0–10 V,±10 V,0–5 V
输入分辨率：16位（高精度ADC）
采样速率：每通道约100 ms（可配置）
信号隔离：通道间隔离，隔离电压≥1500 VAC
精度：
TC：±1°C或±0.5%读数（取大值）
RTD：±0.1°C（Pt100）
电流/电压：±0.1%满量程
冷端补偿：内置自动冷端补偿（用于热电偶）
通信接口：通过VME背板总线与主控制器（TCEA/TXNA）通信
电源：+5 VDC（由机架背板供电，功耗约4.2 W）
冗余支持：支持TMR（三重冗余）架构，数据同步冗余
自诊断功能：实时监测传感器开路、短路、超量程、硬件故障
安装方式：19英寸标准机架，插槽式安装（兼容IS200/IS210系列机箱）
工作温度：0°C至+60°C
存储温度：-40°C至+85°C
相对湿度：5%至95%RH（无冷凝）
尺寸（宽×高×深）：标准VME 6U模块（约233×280 mm）
重量：约1.9 kg
GE IS220PAICH2A 336A4940CSP11产品概述
老铁们，咱今天聊的这个GE IS220PAICH2A 336A4940CSP11，那可是GE Mark VIe控制系统里的“感知中枢”！你别看它就一块电路板，插在机架里不声不响，但它干的可是燃气轮机、汽轮机上千个温度、压力点的采集这种要命的活儿。一句话：它就是控制系统的“眼睛和耳朵”，负责把现场的热电偶、RTD、压力变送器的信号，精准地采集回来，送到主控CPU做判断。
这货是Mark VIe系统中专门用于多类型模拟量输入的核心模块，通常一个电厂里得用好几块。比如一台F级燃机，光是透平部分的热电偶就有上百个，还有轴承温度、润滑油压力、燃料压力、排气温度分布……全靠GE IS220PAICH2A这类AI模块来采集。
它最大的特点就是一卡多能。一个模块16个通道，每个通道都能独立配置成热电偶、RTD、4-20mA或电压信号，不用像老系统那样分不同的卡件，省槽位、省成本、好管理。而且支持热插拔，坏了直接带电换，不用停机，这对连续运行的电厂来说太重要了。
再加上Mark VIe系统的TMR（三重冗余）架构，三套控制器同时采集、投票表决，确保数据绝对可靠。万一某个通道或模块出问题，系统自动剔除坏数据，用好数据继续控制，操作员可能都察觉不到。
这模块不是通用AI，而是GE专门为燃机、汽轮机控制场景定制的。从冷端补偿、高精度ADC到抗EMI设计，全都为高可靠性、高精度采集而生。你想想，一个排气温度测不准，保护逻辑就可能误动或拒动，机组就得跳闸。GE IS220PAICH2A 336A4940CSP11就是干这个的——让数据采集稳得一批，让机组安全运行。
主要特点和优势
GE IS220PAICH2A 336A4940CSP11的优势，全在“全能”和“可靠”上。第一，多信号类型支持。一个模块搞定热电偶、RTD、4-20mA、电压信号，不用再为不同信号配不同卡件，机架槽位利用率直接拉满，系统更简洁。
第二，高精度16位ADC。采集精度高达±0.1%，热电偶±1°C，RTD±0.1°C，这意味着温度变化0.5度都能捕捉到，为精确控制和故障预警提供数据基础。
第三，通道间电气隔离。每个输入通道都带隔离，防止地环路干扰和信号串扰，特别适合长距离、高噪声环境（比如变频器旁边）。
第四，内置冷端补偿。热电偶测量必须补偿冷端温度，这模块自带高精度温度传感器，自动补偿，不用外接冰点器，接线简单，精度高。
第五，深度集成于Mark VIe TMR系统。数据通过VME背板高速上传，参与三重冗余表决，确保关键信号（如轴承温度）不会因单点故障而丢失。支持热插拔，维护时无需停机。
第六，强大的自诊断。能实时检测传感器开路、短路、超量程、冷端故障，并在HMI报警，维修人员一查就知道是现场问题还是模块问题。
The GE IS220PAICH2A 336A4940CSP11 is a high-performance,16-channel analog input module designed for the demanding data acquisition needs of GE’s Mark VIe turbine control systems.Capable of measuring thermocouples,RTDs,4–20 mA,and voltage signals with 16-bit resolution,it serves as the critical sensory interface between field devices and the control logic.Engineered for reliability,it features channel-to-channel isolation,built-in cold-junction compensation for thermocouples,and seamless integration into the TMR(Triple Modular Redundant)architecture,ensuring data integrity even during component failure.With hot-swap capability and continuous self-diagnostics,the IS220PAICH2A enables uninterrupted operation and rapid troubleshooting in power plants,offshore platforms,and industrial facilities.This module is not just an I/O card—it’s the foundation of accurate,real-time monitoring that safeguards high-value turbine assets.
应用领域
GE IS220PAICH2A 336A4940CSP11的主战场就是大型燃气轮机和汽轮机的监控系统。你去一个9F级燃机电厂，打开Mark VIe机柜，里面肯定有好几块这货。它负责采集透平缸体、轴承箱、润滑油系统、燃料系统的温度和压力信号。
在联合循环电站，它还监控余热锅炉的蒸汽温度、压力，参与汽机保护逻辑。还有海上平台的航改型燃机（如LM2500），环境恶劣、振动大，GE IS220PAICH2A的高抗干扰能力和宽温设计让它表现优异。
石化行业的自备电厂、大型压缩机组的驱动燃机，也广泛使用这模块。只要是GE Mark VIe系统在跑的地方，GE IS220PAICH2A 336A4940CSP11就是连接“现场”和“大脑”的关键纽带，确保每一个温度、压力数据都准确无误地传回。
选型指南/购买建议
选GE IS220PAICH2A 336A4940CSP11，你得先搞清楚几个事儿。第一，你的系统是不是Mark VIe？这模块是专用的，Mark V或其它系统用不了。第二，是不是需要16通道？别和8通道型号搞混了。第三，机架是不是支持热插拔？得是标准IS200机箱，背板供电正常。第四，固件和软件版本对不对？新旧模块可能有兼容性问题，订货时得确认。最后，别贪便宜买二手拆机件，这种关键模块一旦出问题，轻则数据漂移，重则保护误动。记住，GE IS220PAICH2A 336A4940CSP11是机组安全监控的“神经末梢”，原厂正品才是硬道理。
客户案例分享/成功应用解析
去年华南一个9E燃机电厂，排气温度通道频繁报警，查来查去发现是AI模块老化导致采集漂移。换了块二手拆机的，三天又报警。后来上了全新的GE IS220PAICH2A 336A4940CSP11，校准后投运，所有温度点稳定，保护系统恢复正常。更绝的是，半年后另一块模块自诊断报“Channel 5 Open”，直接热插拔更换，数据无缝切换。客户说：“原厂AI卡贵是贵了点，但一个误跳闸的损失，够买十块卡了。”
相关产品
GE IS220PAOCH2A：16通道模拟量输出模块，用于4-20mA信号输出。
GE IS200TSVCH2ADC：双通道伺服控制模块，驱动电液伺服阀。
GE IS200TVPDH1B：振动输入模块，用于轴振、瓦振采集。
GE IS200TREGH2B：转速测量模块，三取二测速。
GE IS200TCEA：Mark VIe主控制器，与IS220PAICH2A配套使用。
GE IS200TCQEH1B：数字量输入输出模块，用于开关量控制。
GE IS200PSDCH1A：电源分配模块，为机架提供稳定电源。
GE IS200CHSCH1B：机架状态监控模块，监测风扇、电源、温度。
GE IS200VPROG2B：VME总线通信模块，扩展网络接口。
GE IS210VPROG2B：新一代通信模块，支持Mark VIe升级。
安装前准备:装GE IS220PAICH2A 336A4940CSP11之前，先把Mark VIe机柜的电源确认好，背板+5VDC电压得稳。防静电措施必须到位，戴好腕带，别把静电打到板子上。模块的金手指别碰，别有油污。插槽先清灰，用压缩空气吹干净。如果是热插拔，确保系统在冗余模式下运行，别在单机运行时换。上电前，检查相邻模块有没有松动，背板连接器别歪。
维护建议:这模块基本免维护，但你也得定期看一眼。前面板LED状态灯得正常，RUN绿灯常亮，FAULT红灯不亮。每年用诊断软件跑一次自检，看有没有预警。现场环境要干净，机柜滤网定期换，别让灰尘堵了散热。如果系统报警“AI Channel Fault”，先查现场传感器和接线，别上来就换模块。记住，GE IS220PAICH2A 336A4940CSP11是精密设备，但只要用得好，十年不坏不是梦。
产品保障
咱深圳长欣拍胸脯保证，每一台GE IS220PAICH2A 336A4940CSP11都是原厂正品，绝不卖翻新、拆机、假货。我们提供全生命周期技术支持，从选型、配置到现场调试，全程护航。买回去不会用？我们工程师远程手把手教。万一真遇到问题，优先换新，不跟你扯皮。我们不做一锤子买卖，只求客户用得安心、省心。选择深圳长欣，就是选择了一个靠谱的长期合作伙伴。[www.cnplcdcs.com]
At Shenzhen Changxin,we stand behind every GE IS220PAICH2A 336A4940CSP11 with comprehensive technical support and authenticity guarantee.Our team brings deep expertise in GE turbine control systems,ensuring seamless integration and reliable performance.Whether you’re maintaining a critical power plant or upgrading an existing Mark VIe system,we provide genuine GE modules and expert guidance to minimize downtime and maximize operational safety.Trust us to deliver not just hardware,but a true partnership built on integrity,reliability,and results—anytime,anywhere.
