GE Multilin SR745-W3-P5-G5-HI

描述

产品简要说明

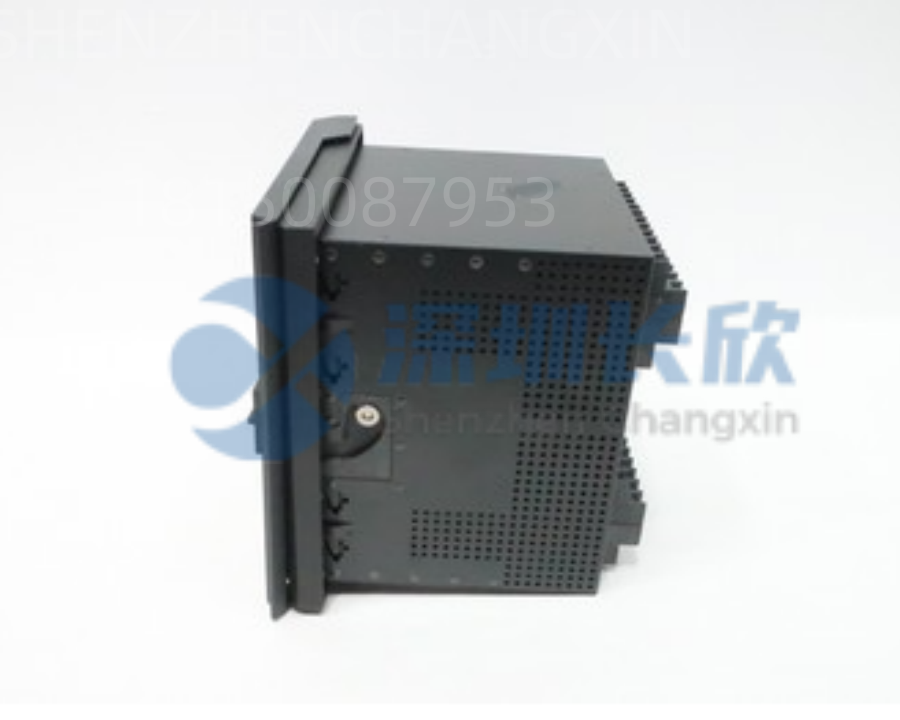

GE SR745-W3-P5-G5-HI：在电力系统与大型工业电网的保护与控制中心，多功能数字继电器是保障资产与系统稳定的智能哨兵。SR745​ 是通用电气(GE) Multilin 700系列​ 中的一款高精度、多功能馈线管理继电器。型号后缀 W3-P5-G5-HI​ 指定了其关键的硬件配置：W3​ 代表特定的电压输入范围，P5​ 表示交流/直流高范围辅助电源，G5​ 代表标配双以太网通信模块，HI​ 通常表示高温工业型外壳。它集保护、测量、监测、控制和通信于一体，专为保护中压馈线、变压器、母联及大型电动机等关键资产而设计。

产品详细说明

GE SR745-W3-P5-G5-HI 技术规格

产品型号/代码：​ SR745-W3-P5-G5-HI

制造商：​ General Electric (通用电气)

产品系列：​ GE Multilin 700 系列

产品类型：​ 多功能馈线管理继电器 (数字保护继电器)

保护功能：

过流保护 (50/51. 50N/51N, 50G/51G)：​ 相间、中性点、接地定时限/反时限过流保护。

电压保护 (27/59)：​ 过压、欠压保护。

频率保护 (81)：​ 过频、欠频保护。

方向性过流保护 (67)：​ 带方向判别。

自动重合闸 (79)：​ 可编程重合闸逻辑。

热过载保护 (49)：​ 设备热容量模拟。

测量功能：​ 高精度测量三相电流、电压、有功/无功/视在功率、功率因数、频率、电能、谐波等。

输入/输出：

模拟量输入：​ 标准配置支持3相电流 + 1路零序电流， 4相电压输入 (由W3代码定义具体范围， 如 100-240V AC 相电压)。

数字量输入：​ 多路可配置数字输入 (干接点或湿接点)。

继电器输出：​ 多路可配置继电器输出 (用于跳闸、报警、控制)。

通信接口 (由G5定义)：​ 标配双10/100 Mbps 以太网端口， 支持 Modbus TCP/IP, DNP3.0 over TCP/IP, IEC 61850 (可选) 等协议。通常也保留 RS485/RS232 串行端口。

辅助电源 (由P5定义)：​ 交流/直流通用电源输入， 范围宽广 (例如 85-265V AC/DC)。

环境规格 (由HI定义)：​ 高温工业型设计， 工作温度范围通常可达 -40°C 至 +70°C， 适用于苛刻的户外或高温柜内环境。

认证标准：​ 符合 IEC, IEEE, ANSI 等相关标准。

GE SR745-W3-P5-G5-HI 产品概述

在现代电网和大型工业配电系统中，每一次短路故障都可能引发连锁反应，导致大面积停电或设备损坏。您面前的这台 GE SR745-W3-P5-G5-HI，正是守护此类系统的“全能卫士”。它不是简单的继电器，而是一个高度集成化的微机保护与控制平台。

您可以把它理解为电力线路的“智慧大脑”和“快速反应部队”。它的核心任务是实时监视三相电流、电压等数百个电气参数。一旦检测到异常(如短路导致的电流急剧升高)，内置的强大处理器能在毫秒级内，根据预设的保护曲线(例如标准的反时限曲线或用户自定义曲线)进行计算和逻辑判断。一旦判定故障成立，它将立即驱动内部的固态继电器或出口继电器，发出精确的跳闸指令，断开断路器，隔离故障区域，犹如精准的外科手术，防止故障扩大。后缀代码揭示了它的适应性：W3使其能适配广泛的电压互感器二次侧输入;P5电源让其能在世界各地的任何主流辅助电源下工作;G5以太网使其无缝接入变电站自动化网络;HI外壳则确保它在高温、严寒等恶劣环境中依然坚如磐石。它完美融合了保护、测量、事件记录、故障录波和高级通信功能。

主要特点和优势

这款继电器的优势在于其强大的功能集成、卓越的可靠性、灵活的配置和先进的通信能力。

第一，全面的保护与高级应用功能。​ SR745​ 不仅提供全面的馈线保护(过流、接地故障、电压、频率保护)，还集成了自动重合闸、电压无功控制（VQC）、电能质量监测、故障录波和事件顺序记录（SOE）​ 等高级功能。一台设备即可替代多个传统继电器和仪表，简化了系统设计，降低了总体成本。其可编程逻辑功能允许用户自定义控制方案，实现复杂的联锁和自动化序列。

第二，高精度测量与强大的诊断能力。​ 采用高性能的模拟量采样和数字信号处理(DSP)技术，提供IEC 0.2级的高精度测量数据，可用于计费和性能分析。内置的故障录波器能记录故障前后的完整波形，为事故分析提供关键数据。详细的事件记录和自诊断信息，帮助运维人员快速定位设备自身或一次系统的潜在问题，实现预测性维护。

第三，强大的网络通信与互操作性。​ 标配的双以太网接口（G5）​ 支持热备冗余，确保通信可靠性。它原生支持IEC 61850(需激活许可证)这一现代化的变电站通信标准，实现设备间的智能互操作和GOOSE快速报文传输。同时兼容Modbus TCP/IP、DNP3.0​ 等广泛使用的工业协议，便于无缝集成到现有的SCADA或能源管理系统中。

Core Technical Advantages:

The GE SR745-W3-P5-G5-HI​ feeder management relay delivers comprehensive protection and control in a robust, feature-rich package. Its core strengths are all-in-one functionality, combining advanced protection (directional overcurrent, voltage, frequency), measurement, and automation (reclosing, VQC) in a single device. It offers high-accuracy metering​ and powerful diagnostics with detailed event recording and oscillography. Equipped with dual Ethernet ports and support for IEC 61850. it ensures seamless, future-ready integration into modern substation automation networks. Its HI-rated industrial design​ guarantees reliable operation in the most demanding environmental conditions.

应用领域

其应用覆盖所有需要智能化保护和监控的中压电力网络节点。

在变电站中，作为10kV或35kV馈线出线的主保护，保护电缆和下级设备;也可用作母联开关的保护和备自投(ATS)装置。

在工矿企业，保护厂用变压器的高低压侧，或作为大型电动机(如压缩机、水泵、风机)的综合保护测控装置。

在可再生能源领域，用于光伏电站或风电场的集电线路保护。在配电自动化系统中，作为智能配电终端(FTU)，实现故障定位、隔离和恢复供电(FLISR)。简而言之，它是中压配电网络实现数字化、自动化的核心智能电子设备(IED)。

选型指南 / 购买建议

为项目选型或采购备件，必须仔细核对技术规格和配置代码。

第一，精确解读型号后缀代码。​ 对于SR745-W3-P5-G5-HI，每个后缀都至关重要：

SR745：​ 基本型号，多功能馈线管理继电器。

W3：​ 电压输入模块代码。必须与现场电压互感器(PT)的二次侧额定电压(如 100V, 110V, 120V, 220V)精确匹配。选错将导致测量和保护错误。

P5：​ 辅助电源代码。表示交流/直流宽范围输入(如 85-265V AC/DC)。需确认屏柜内提供的控制电源电压(DC 110V/220V 或 AC 220V)在此范围内。

G5：​ 通信模块代码。代表标配双以太网。如果需其他通信组合(如多路串行口)，需选择其他代码(如G1. G2)。

HI：​ 环境等级代码。表示高温工业型外壳。如果安装在标准温控屏柜内，可能不需要HI型号;若安装在户外箱或高温环境，则必须选择HI型号以确保可靠性。

第二，明确功能需求与定值。​ 根据被保护对象(馈线、变压器、电机)确定所需保护功能(是否需要方向性过流?是否需要重合闸?)。同时，需要由保护工程师计算并设定详细的保护定值(启动值、时间曲线等)。

第三，确认通信与集成需求。​ 明确上级系统(SCADA、变电站监控)的通信协议(IEC 61850. DNP3.0. Modbus)。如果使用IEC 61850.需确认继电器是否已激活该功能许可证。规划好IP地址、网关等网络参数。

第四，通过授权渠道采购。​ 保护继电器涉及电网安全，必须通过GE授权渠道采购原装正品，确保软硬件版本可靠，并能获得官方的技术资料、配置软件(EnerVista)支持和保修服务。

常见问题解答 (FAQ)

问：如何为SR745继电器设置保护定值？有哪些注意事项？

答：​ 设置定值是核心工作，必须由具备资质的保护工程师执行。

工具准备：​ 使用GE官方软件EnerVista UR Setup。通过以太网或串行线连接继电器。

下载当前配置：​ 连接后，首先完整读取并备份继电器内的当前配置和定值。

定值计算与输入：​ 根据一次系统参数(CT/PT变比、线路阻抗、变压器容量等)和继电保护整定计算书，在软件中相应字段输入定值组。包括：电流启动值、时间曲线类型(IEC/ANSI标准曲线或用户自定义)、时间 multiplier、电压/频率定值等。

逻辑与控制编程：​ 利用内置的可编程逻辑（FlexLogic）​ 编辑器，构建所需的联锁、报警、自动投切逻辑。

测试与验证：​ 定值下装后，严禁直接投入运行!必须使用继电保护测试仪，模拟各种故障情况(如三相短路、接地故障)，验证继电器的动作值、时间、以及信号是否正确。测试时需退出相关保护压板。

归档：​ 将最终的定值单、配置文件和测试报告归档保存。

问：继电器前面板上显示“Self-Test Fail”或“Hardware Fail”报警，如何处理？

答：​ 此类报警指示装置内部硬件或软件自检失败，需严肃对待。

记录与观察：​ 记录准确的报警代码和信息。观察其他指示灯状态，并通过EnerVista软件读取详细的事件记录和自诊断报告。

断电重启：​ 在调度许可和确保所控设备安全的前提下，可尝试对继电器断电后等待一分钟，再重新上电。看报警是否清除。临时性干扰可能引起误报。

检查环境与电源：​ 检查屏柜内环境温度是否超标(特别是非HI型号)。测量辅助电源电压是否在额定范围内且稳定。

固件检查：​ 检查继电器固件版本。有时已知的软件缺陷会导致此类报警，需查询GE技术公告，确认是否需要升级固件。

联系技术支持：​ 如果重启后报警依然存在，或频繁出现，表明可能存在硬件故障(如内存故障、AD采样模块异常)。此时应立即将装置退出运行，并联系GE技术支持或专业维修机构。切勿让带硬件故障报警的继电器继续运行。

问：如何将SR745接入基于IEC 61850的变电站自动化系统？

答：​ 集成工作需系统化进行：

前提确认：​ 确认您的SR745-HI​ 型号已购买并激活IEC 61850功能许可证。可通过软件查看或联系供应商确认。

文件获取：​ 从继电器中导出或从GE网站获取其ICD文件(IED能力描述文件)。这个文件描述了该设备的数据模型和服务能力。

系统配置：​ 在变电站的系统配置工具中，导入所有IED的ICD文件，进行网络通信配置(分配访问点、IP地址、APPID等)，并配置设备间的逻辑连接(如GOOSE订阅/发布)，生成SCD文件(全站系统配置文件)。

下装配置：​ 将SCD文件中与本继电器相关的部分(CID文件)下装到SR745中。

通信测试：​ 在系统集成商指导下，进行61850 MMS服务测试(读/写/报告)和GOOSE通信测试，验证控制、测量值上送、状态变位报告以及快速跳闸信号传输是否正常。

联调测试：​ 与监控后台、远动装置等进行联合调试，确保所有“四遥”功能(遥测、遥信、遥控、遥调)正确无误。

客户案例分享 / 成功应用解析

华南某大型化工园区，其总降压站的10kV母联开关柜原使用老式电磁继电器，功能单一，无法实现备自投逻辑，且无通信功能。在一次上级电源短时晃电时，母联未能自动投入，导致一段母线失电，造成该母线上的关键压缩机停机，生产中断。

园区决定对该母联柜进行智能化改造，选用GE SR745-W3-P5-G5-HI​ 作为新的母联保护测控一体化装置。选型时，W3​ 代码匹配了站内100V的PT电压，P5​ 宽电源适应了DC 220V屏柜电源，G5​ 双网口为未来接入站控层网络预留了条件，HI​ 等级则考虑到了夏季配电室的高温。

实施中，保护工程师利用EnerVista软件，在SR745​ 中不仅配置了过流、过压/欠压等保护，还通过可编程逻辑（FlexLogic）​ 实现了复杂的“进线备自投”逻辑：实时监测两路进线电压，当工作进线失压且备用进线有压时，经短延时后先跳开工作进线开关，确认跳开后，再合上母联开关，将负荷转由备用进线供电，整个过程在2秒内自动完成。同时，其高精度的功率测量功能，为园区的电能分项计量提供了数据。

系统投运后，成功经受了多次电网电压波动的考验，备自投均正确快速动作，保障了生产连续。电气负责人评价道：“以前母联柜就是个‘黑盒子’，现在通过SR745​ 的网口，在控制室就能看到实时的电压、电流、功率，所有操作和事件都有记录。它不单是保护，更是一个智能控制节点，让我们的供电系统从‘哑巴’变成了‘透明’和‘自愈’的。”

相关产品

GE Multilin 馈线保护系列：如 SR750. SR760. 提供不同功能密度和等级的馈线保护。

GE Multilin 变压器保护继电器：如 T60. T35. 专门用于变压器差动、后备保护。

GE Multilin 电动机保护继电器：如 M60. MICO， 提供全面的电机保护和管理功能。

GE Multilin 发电机保护继电器：如 G60. 用于发电机组的全套保护。

CT/PT（电流/电压互感器）：为继电器提供一次系统的电气信号。

GE EnerVista 软件套件：包含UR Setup(装置配置)、View(实时监控)、Trend Plot(波形分析)等，是对SR745进行配置、监视和分析的核心工具。

继电保护测试仪：用于对继电器进行功能和动态特性测试的设备。

安装与维护

安装与调试：

安全隔离：​ 确认继电器所在间隔一次设备已停电、接地，二次回路已断开。

机械安装：​ 将继电器安装在开关柜面板的开孔上，并用螺钉紧固。确保接线腔空间充足，便于布线。

电气接线：

电流/电压回路：​ 严格按照图纸连接CT、PT二次线，确保极性正确，二次侧严禁开路/短路。

电源回路：​ 接入指定的直流或交流辅助电源。

开入/开出回路：​ 接入断路器位置、遥控压板等开关量输入信号，以及跳闸、合闸、报警等输出触点。

通信线：​ 连接以太网线至交换机，注意接线规格和屏蔽层接地。

上电检查：​ 通电后观察继电器面板指示灯状态，应完成自检进入正常运行状态。测量电源及各输入回路电压/电流是否正确。

软件配置与调试：​ 连接笔记本电脑，用EnerVista软件设置装置参数(地址、通讯)、输入一次CT/PT变比，并根据保护定值单逐项下装保护和控制逻辑。完成后进行全面测试。

维护建议：

定期巡检：​ 巡检时记录继电器显示的测量值(电流、电压)，核对与后台监控的一致性。查看有无报警指示灯点亮，液晶显示屏有无异常信息。

定期校验：​ 根据电力预防性试验规程(通常每3-6年)，使用继电保护测试仪对继电器的主要保护功能(如过流、零流、过压)进行定值和动作时间测试，确保其特性符合定值单要求。

数据备份：​ 每次定值修改或设备检修后，必须使用EnerVista软件备份完整的装置配置和定值文件，并妥善存档。

事件分析：​ 系统发生任何动作或告警后，应立即从继电器中调取事件顺序记录（SOE）和故障录波文件，进行详细分析，判断动作是否正确，并分析故障原因。

环境与清洁：​ 保持屏柜和继电器清洁、通风良好。检查接线端子有无松动、发热迹象。

产品保障

在深圳长欣[www.cnplcdcs.com]，我们深刻理解电力系统保护设备对可靠性、安全性和快速响应的极致要求。GE SR745-W3-P5-G5-HI​ 作为电网和关键工业负载的守护者，其原厂品质和精确配置是安全运行的基石。我们承诺，所提供的每一台GE Multilin产品均为原装正品，确保与您的系统完美兼容，性能与安全标准不打折扣。我们不仅提供产品，更能基于丰富的电力自动化经验，为您在选型配置、通讯集成、运维支持方面提供专业协助。选择我们，就是为您构建坚固、智能的电力保护防线，选择了一个可靠的长期合作伙伴。

At Shenzhen Changxin [www.cnplcdcs.com], we understand that the reliability of protection and control devices is non-negotiable for power system security. The GE SR745-W3-P5-G5-HI​ feeder management relay represents the high standard of intelligence and resilience required. We are committed to supplying only genuine GE Multilin products, ensuring they meet the exact specifications for your application. With our technical expertise, we can support your projects from selection to integration. Trust us to be your partner in securing and modernizing your electrical infrastructure.
