GE SR469-P5-HI-A20-E | 用于中高压电机的综合保护装置（含差动、不平衡、堵转保护）

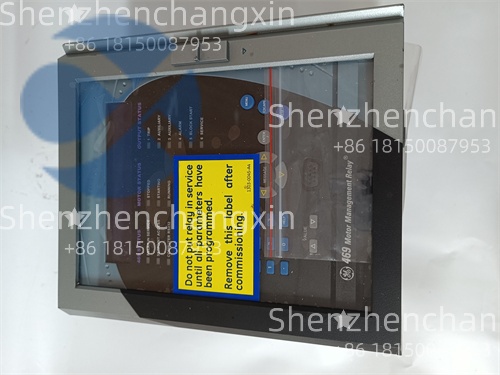

GE SR469-P5-HI-A20-E | 用于中高压电机的综合保护装置（含差动、不平衡、堵转保护） - 图片 2
GE SR469-P5-HI-A20-E | 用于中高压电机的综合保护装置（含差动、不平衡、堵转保护） - 图片 3

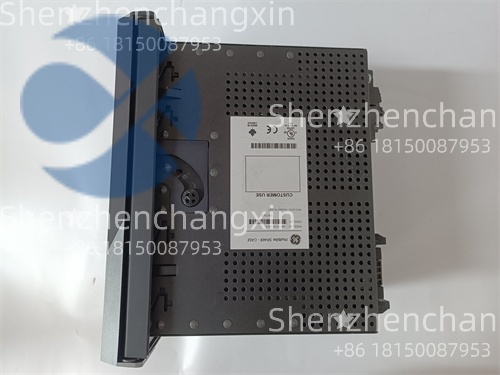

GE SR469-P5-HI-A20-E | 用于中高压电机的综合保护装置（含差动、不平衡、堵转保护） - 图片 4

GE SR469-P5-HI-A20-E | 用于中高压电机的综合保护装置（含差动、不平衡、堵转保护）

型号：SR469-P5-HI-A20-E
品牌：GE Grid Solutions（原 GE Multilin，现属 Hitachi Energy）
系列：SR469 Motor Management Relay（高级电机保护继电器）
保护功能：全面电机保护（热过载、堵转、缺相、不平衡、接地故障、差动保护等）
输入配置：A20 = 20 A 额定电流输入（直接接入或经 CT）
通信接口：双以太网端口（10/100 Mbps），支持 IEC 61850-8-1 (GOOSE/MMS)、Modbus TCP、DNP3
应用领域：石油天然气、化工、电力、矿山、水处理等行业的中高压感应电机保护与监控
一款高集成度、智能化电机管理继电器，集保护、控制、监测、通信于一体，满足现代工业对电机资产全生命周期管理的需求。原装正品，全面测试，现货供应。

立即询价
分类：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述

产品概述

在工业自动化系统中，大型电机是“心脏”，而 GE Multilin SR469-P5-HI-A20-E 就是这颗心脏的“智能监护仪”。作为 SR469 系列的高端型号，它专为 20 A 额定电流等级(A20)的中高压感应电机设计，提供从基本过载到高级差动保护的全方位电气防护，并深度融合状态监测与数字化通信能力，助力用户实现预测性维护与能效优化。

该继电器的核心在于其多层保护架构：

热模型保护：基于 IEEE/IEC 热容量算法，精确模拟电机绕组温升，避免传统反时限曲线的误动或拒动;

比率制动差动保护(HI = High Impedance Differential)：通过比较电机首尾端电流，灵敏检测绕组匝间短路、相间故障等内部故障，动作时间 <30 ms;

高级异常工况识别：包括启动时间过长、运行中停机、电流不平衡、低电压穿越(LVRT)等;

接地故障检测：支持外接零序CT或残余电流计算，灵敏度可达 0.05 A。

SR469-P5-HI-A20-E 的 “P5” 表示其具备 Premium 功能包，包含电能质量分析(谐波至 31 次)、事件录波(带前/后触发)、顺序事件记录(SER)等;“E” 后缀代表双以太网通信，支持 IEC 61850(含 GOOSE 快速跳闸)、Modbus TCP、DNP3 等协议，可无缝集成至变电站自动化系统(SAS)或 SCADA 平台。前面板配备大尺寸 LCD 屏与导航按键，支持本地查看实时电流、电压、功率、谐波、热容量百分比及故障录波波形。

在全球数千座炼油厂、LNG 接收站、矿井提升机和电厂辅机系统中，SR469 已成为保障关键电机连续、安全、高效运行的标准配置。

A20” 表示该继电器的电流输入满量程为 20 A，适用于中小型高压电机或经小变比 CT 接入的场景。若需 1A/5A 输入，应选择 A1 或 A5 后缀型号。

主要特点和优势

✅ 内置高阻抗差动保护(HI)：无需外部差动继电器，简化接线，提升灵敏度

✅ IEC 61850 全面支持：含 GOOSE 实现毫秒级跳闸通信，适配智能变电站

✅ 双以太网冗余通信：支持 PRP/HSR(需软件许可)或标准 RSTP 网络冗余

✅ 高级热模型 + 启动次数计数：延长电机寿命，优化维护计划

✅ 电能质量分析：监测谐波、闪变、不平衡，助力能效审计

✅ Enervista SR469 Setup 软件：免费提供，支持离线配置、录波分析、固件升级

💡 典型应用场景：

石化厂主风机/压缩机电机保护(含差动)

矿山提升机/破碎机电机综合管理

电厂凝结水泵、循环水泵智能监控

水务公司大型取水泵站远程运维

配置与集成建议

部署 SR469-P5-HI-A20-E 时需注意：

差动保护接线：需在电机首端与末端各安装一组匹配的 CT，极性必须一致;

CT 选择：A20 型号要求 CT 二次侧满量程 ≤20 A，建议使用 0.5 级测量级 CT;

IEC 61850 配置：使用 Enervista UR Setup 软件导入 SCL 文件，配置 GOOSE 控制块;

接地故障：若无零序 CT，可启用“残余电流”模式(3I₀ = Ia + Ib + Ic);

定期测试：利用前面板“Test Mode”验证跳闸出口与通信状态。

⚠️ 注意：差动保护需谨慎整定!建议由 GE 认证工程师进行初始设置，避免因 CT 饱和或不平衡电流导致误动。

生命周期与采购建议

GE SR469 系列目前由 Hitachi Energy(日立能源)继续生产与支持，SR469-P5-HI-A20-E 处于活跃供货期，广泛用于全球新建与改造项目。Hitachi Energy 已明确承诺长期支持 Multilin 产品线，并提供固件更新与网络安全补丁。

我们(深圳长欣)所有 SR469-P5-HI-A20-E 继电器均为全新原装正品，通过 Hitachi Energy 授权渠道采购，附带完整序列号、出厂校准证书及合规标签。每台设备均经过以下验证：

通电自检与 LCD 显示测试

模拟故障注入(过流、差动、接地)验证保护动作

双网口通信测试(IEC 61850 MMS + Modbus TCP)

DO 继电器动作与 DI 输入响应确认

我们提供 12 个月质保、现货库存及 GE/HAE 继电保护技术支持(包括 Enervista 软件协助)，助您构建可靠、智能的电机保护系统。

Every GE SR469-P5-HI-A20-E we supply is new-original from authorized Hitachi Energy channels, fully tested—including differential protection validation, IEC 61850 communication, thermal modeling accuracy, and relay output integrity. As a comprehensive motor management solution, it delivers the protection, intelligence, and connectivity your critical industrial motors demand. Backed by a 12-month warranty and expert relay engineering support, we ensure your assets remain safe, efficient, and integrated—now and into the digital grid future.
