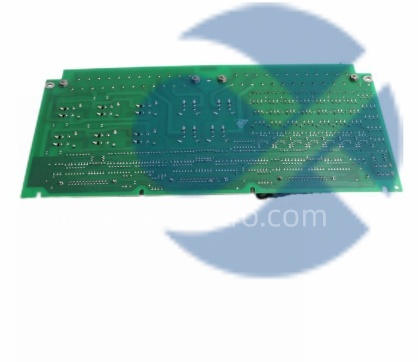

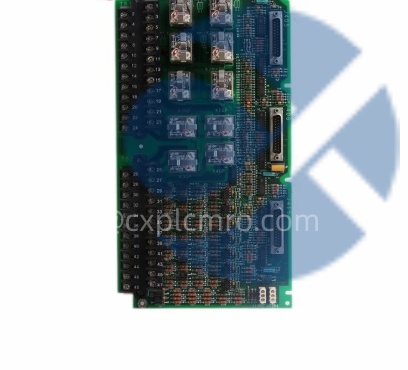

产品概述
在重型燃气轮机、蒸汽轮机及压缩机驱动系统中，控制系统的最后一道防线往往不是软件逻辑，而是物理层面的硬接线保护——这正是General Electric IS200ECTBG1ABB所承担的核心使命。该模块是GE Speedtronic Mark VIe涡轮控制平台中的关键端子接口板（Terminal Board），专门用于处理高完整性跳闸（Trip）、旁路（Bypass）和紧急停机信号。不同于普通I/O模块，IS200ECTBG1ABB的设计哲学聚焦于“故障安全”（Fail-Safe）与“可验证性”：其继电器输出采用强制导向触点（Force-Guided Contacts），确保即使在触点熔焊等极端情况下，系统仍能可靠执行安全动作。
作为Mark VIe架构中ECTB（Emergency Control Terminal Board）家族的一员，IS200ECTBG1ABB直接安装在I/O包（I/O Pack）的前部，通过背板与核心处理器（如VCMI或RACK）通信，同时提供现场接线端子。这种机电一体化设计极大简化了安全回路的布线，并支持在线测试（Built-in Test,BIT）功能——工程师可在不停机状态下验证继电器线圈、触点状态及输入信号通路。在北美某联合循环电厂的一次改造项目中，正是依靠该模块的BIT能力，我们在计划检修窗口内提前发现了一组即将失效的跳闸继电器，避免了潜在的非计划停堆。General Electric IS200ECTBG1ABB不仅是一个信号转换单元，更是保障能源基础设施安全运行的“物理保险丝”。
技术规格
产品型号：IS200ECTBG1ABB
制造商：General Electric
产品类型：涡轮控制安全端子接口模块
输入通道数：16路隔离数字输入
输入电压：24 V DC（标称），兼容18–32 V DC
输出类型：8路机电继电器输出（Form C，SPDT）
继电器触点容量：5 A 250 V AC/30 V DC（阻性负载）
触点类型：强制导向型（Force-guided contacts），符合EN 50205
电气隔离：输入/输出与背板逻辑间≥1500 V RMS
工作温度范围：0°C至+60°C
安装方式：插装于Mark VIe I/O包（如PAC or TMR I/O Pack）前部
认证：CE、UL、CSA、IEC 61508 SIL 3（在完整安全回路中）
通信接口：通过背板连接至Mark VIe控制器（基于以太网的I/O Bus）
主要特点和优势
General Electric IS200ECTBG1ABB的真正价值在于其将功能安全（Functional Safety）这一抽象概念转化为可部署、可验证、可维护的硬件实体。在燃气轮机控制中，一个跳闸信号的延迟或误动可能导致数百万美元的设备损毁甚至人身伤亡。该模块通过多重设计确保“该动时必动，不该动时绝不动”：其继电器不仅具备强制导向结构，还集成线圈监测电路；数字输入通道则采用双通道比较（在TMR系统中）或高阈值滤波，有效抑制现场噪声干扰。
强制导向继电器（Force-Guided Relays）确保触点状态机械互锁，满足SIL 3要求
支持在线测试（BIT），无需停机即可验证安全回路完整性
输入通道带LED状态指示，便于现场快速诊断
与Mark VIe的表决逻辑（Voting Logic）无缝集成，适用于TMR（三重冗余）架构
端子布局符合ANSI/ISA标准，减少接线错误风险
尤为关键的是，IS200ECTBG1ABB并非孤立工作，而是嵌入在GE完整的安全仪表系统（SIS）之中。其输出直接驱动主燃料切断阀、润滑油泵停机回路等最终元件，而输入则来自振动超限、超速、火焰丢失等关键传感器。这种深度集成使得整个保护链从感知到执行全程可追溯、可审计——这正是现代电厂通过API 670和IEC 61511合规审查的基础。
The General Electric IS200ECTBG1ABB is a purpose-built terminal board for safety-critical turbine control within the Mark VIe platform.Designed to interface emergency trip and bypass signals with high-integrity electromechanical relays,it features force-guided contacts compliant with EN 50205 and SIL 3 requirements per IEC 61508.Its 16 isolated 24 V DC digital inputs and 8 Form C relay outputs are engineered for noise immunity in high-EMI environments like power plants and compressor stations.Integrated LED indicators and built-in test(BIT)capability enable rapid diagnostics without system shutdown.Fully compatible with Mark VIe’s triple-modular redundant(TMR)architecture,this module ensures deterministic response to hazardous conditions—making it indispensable for protecting multi-million-dollar rotating assets and ensuring personnel safety.
应用领域
General Electric IS200ECTBG1ABB几乎专用于对安全性和可用性要求极高的旋转机械控制场景。在实际工程中，它常见于燃气轮机启动许可逻辑、超速保护跳闸回路、润滑油压力低联锁等关键路径。例如，在LNG接收站的再气化压缩机驱动系统中，该模块负责接收来自Bently Nevada 3500系统的轴振动高高报警，并立即切断电机电源——整个过程必须在50毫秒内完成，且不能受任何软件延迟影响。这种硬接线保护的确定性，是纯软件方案无法替代的。
发电行业：F级/H级重型燃气轮机、蒸汽轮机、联合循环电厂
石油与天然气：管道压缩机站、LNG液化与再气化装置
工业驱动：大型离心压缩机、风机、泵组的紧急停机系统
作为老旧Mark V系统升级至Mark VIe的关键I/O组件
适用于需满足API 670（机械保护标准）和IEC 61511（过程工业安全）的项目
值得注意的是，在TMR（三重冗余）配置下，IS200ECTBG1ABB通常成组使用（每冗余通道一块），其输出经“三取二”（2oo3）表决后才触发最终动作，既防拒动又防误动——这种架构已成为全球大型燃机项目的事实标准。
集成与配置要点
成功部署General Electric IS200ECTBG1ABB的关键在于理解其在Mark VIe整体安全架构中的角色。该模块本身无需独立编程，但其行为完全由ToolboxST工程软件中的逻辑图（Logic Diagrams）和I/O配置决定。一个常见陷阱是忽略继电器线圈的驱动电流限制：若多个输出同时动作，可能超过I/O Pack的供电能力，导致电压跌落。因此，在设计阶段必须进行负载核算。
在ToolboxST中正确映射I/O标签，确保Trip信号路径无逻辑延迟
接线时严格区分安全回路（Safety Loop）与普通控制回路，使用独立端子排
继电器输出建议加装浪涌抑制器（尤其驱动感性负载如电磁阀）
定期执行BIT测试并记录结果，作为SIL验证的一部分
更换模块时，务必确认硬件修订版（如G1 vs G2）与现有系统兼容
我在中东一个9HA燃机电厂调试期间，曾因未在ToolboxST中启用“继电器健康监测”位，导致BIT测试始终报错。这类细节凸显：IS200ECTBG1ABB的可靠性不仅依赖硬件，更依赖工程师对其配置逻辑的精准把握。
生命周期与采购建议
General Electric IS200ECTBG1ABB目前处于成熟服役期（Active Mature Lifecycle），虽GE已推出Mark VIeS（Simplified）和Opus平台，但全球仍有超过5000台Mark VIe系统在运行，该模块在未来十年内将持续作为关键备件存在。对于新建项目，若选用Mark VIe平台，它仍是标准配置；对于存量机组，它是保障可用率的战略储备。
深圳长欣长期专注于GE燃机控制备件供应链。我们通过全球OEM渠道及退役机组回收，确保IS200ECTBG1ABB均为原装正品。每一块模块均经过全功能测试：包括继电器动作时间测量、强制导向触点验证、输入阈值校验及BIT功能模拟。所有产品提供12个月质保与燃机控制专家技术支持，支持紧急空运交付，最大限度减少客户停机损失。我们深知，对电厂而言，一块可靠的跳闸板，就是一道不可逾越的安全底线。
Shenzhen Changxin specializes in critical spares for GE’s heavy-duty turbine control systems,including the IS200ECTBG1ABB.Each unit is sourced globally through authorized channels or decommissioned units,then subjected to rigorous functional testing on live Mark VIe test benches.This includes validation of force-guided relay operation,digital input hysteresis,built-in test(BIT)response,and compatibility with TMR logic.We maintain ready stock in Shenzhen and offer 12-month warranty with 24/7 engineering support.Our commitment is not just to supply a part—but to ensure your turbine protection system remains uncompromised,today and for years to come.Partner with us for peace of mind in mission-critical power generation.
