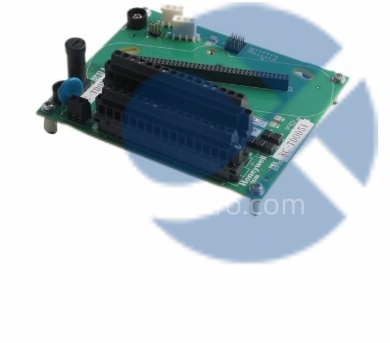

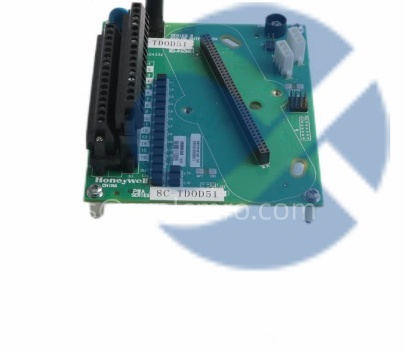

Honeywell 8C-TDOD51 | Safety Manager 16通道数字输出模块

描述

产品概述

在安全仪表系统（SIS）中，再精准的逻辑判断若无法可靠驱动现场设备，也形同虚设。Honeywell 8C-TDOD51正是解决这一“最后一米”问题的核心执行模块——它是Honeywell Experion®Safety Manager平台专用的16通道安全数字输出卡，负责将SIS控制器发出的跳闸、关断或报警指令，通过强制导向型机电继电器（Force-Guided Relays）转换为物理开关信号，直接控制紧急切断阀（ESDV）、主电机接触器、泄压系统等关键安全设备。

Honeywell 8C-TDOD51的设计严格遵循IEC 61508功能安全标准，其核心在于“故障安全（Fail-Safe）”与“可验证性”。每路输出均采用符合EN 50205标准的强制导向继电器，确保常开（NO）与常闭（NC）触点在机械上联动——即使触点因电弧熔焊，也不会出现“危险同时导通”状态。更重要的是，模块内置双通道异构诊断电路，持续监测线圈驱动、触点反馈及电源状态；一旦检测到内部故障（如线圈开路、触点粘连），立即进入预定义安全状态（通常为“去激励”），并上报故障代码。在北美一座炼油厂的加氢反应器保护系统中，8C-TDOD51在检测到内部自检异常后主动触发安全停机，避免了潜在的超压风险——这正是SIL 3级设备应有的“智能失效”能力。

技术规格

产品型号：8C-TDOD51

制造商：Honeywell Process Solutions

产品类型：16通道安全数字输出模块（用于Safety Manager SIS）

输出通道数：16路独立继电器输出

继电器类型：强制导向型Form C（SPDT，单刀双掷）机电继电器

触点配置：每路含1个NO+1个NC触点，机械互锁

触点容量：

•2 A 30 V DC（阻性负载）

•2 A 250 V AC（阻性负载）

•0.5 A 125 V DC（感性负载，建议外加浪涌抑制）

电气隔离：线圈与触点间≥2500 V RMS；通道间增强隔离

响应时间：≤10 ms（典型吸合/释放时间）

安全架构：1oo1D（带诊断）或用于1oo2/2oo3冗余框架

安全完整性等级：IEC 61508 SIL 3（经TÜV认证）

状态指示：每通道双色LED（绿色=安全/未激励，红色=激励/故障）

安装方式：插入Safety Manager I/O底板，支持热插拔

认证：TÜV Rheinland SIL 3、IEC 61508、IEC 61511、ATEX、FM、CSA

主要特点和优势

Honeywell 8C-TDOD51的真正价值在于将功能安全要求转化为可部署、可审计、可维护的硬件实体：

强制导向继电器：满足EN 50205，杜绝共因失效，确保安全状态可验证

高诊断覆盖率（>99%）：实时监测线圈、触点、电源，支持预测性维护

双色LED状态指示：现场快速识别激励状态与内部故障

硬接线输出：不受软件延迟或通信中断影响，响应确定且可追溯

无缝集成Experion Safety Builder：支持在线仿真、强制测试与FAT验证

尤为关键的是，在安全仪表功能（SIF）中，8C-TDOD51的输出通常直接接入最终元件（如关断阀电磁阀），构成完整的“感知-逻辑-执行”链。其输出状态还可反馈至DCS用于状态监视（通过NC触点），实现BPCS与SIS的信息协同，同时保持物理隔离——这完全符合IEC 62443对区域边界保护的要求。

The Honeywell 8C-TDOD51 is a SIL 3-certified 16-channel digital output module for the Experion®Safety Manager,featuring force-guided SPDT relays that convert safety logic commands into hardwired trip signals for critical final elements like ESDVs and motor starters.Designed to IEC 61508 with>99%diagnostic coverage,it ensures fail-safe operation through continuous self-checking of coil integrity,contact status,and power supply.Each channel includes dual-color LEDs for real-time status verification,and the module supports hot-swap replacement.Deployed globally in refineries,chemical plants,and LNG terminals,the 8C-TDOD51 delivers the deterministic,auditable,and reliable actuation required to protect life,assets,and the environment.

应用领域

Honeywell 8C-TDOD51几乎专用于对执行可靠性有极致要求的安全关键场景，典型应用包括：

石油与天然气：紧急关断阀（ESDV）电磁阀驱动、火炬点火器控制、压缩机停机回路

化工与石化：反应釜冷却剂注入阀、泄压系统启动、搅拌器紧急制动

电力行业：锅炉燃料切断、汽轮机主汽门关闭、发电机灭磁开关

制药与精细化工：高危批处理单元的SIL 3级联锁输出

作为Triconex、HIMA或FSC系统现代化升级的理想替代方案

例如，在中东一座大型乙烯装置中，8C-TDOD51被用于驱动16台关键裂解气压缩机的润滑油泵停机接触器。其强制导向设计确保即使在极端短路工况下，系统仍能可靠进入安全状态，保障机组无损停机。

集成与配置要点

成功部署Honeywell 8C-TDOD51的关键在于理解其在Safety Manager架构中的角色。该模块本身无需独立编程，但其行为由Safety Application逻辑和系统配置决定。一个常见陷阱是忽略感性负载的浪涌抑制：若驱动电磁阀或接触器线圈，必须在外部并联续流二极管（DC）或RC吸收电路（AC），否则反电动势将加速触点烧蚀，降低SIL等级。

在Safety Builder中正确映射输出点至SIF逻辑，并设置“Safe State”（通常为De-energize to Trip）

感性负载必须加装浪涌抑制器，推荐使用Phoenix Contact VAL-MB系列

利用NC触点向DCS提供“健康状态”反馈，实现状态监视而不破坏SIS独立性

定期执行“Proof Test”或“Partial Stroke Test”验证完整动作链

更换模块时，建议在系统处于“Maintenance Override”模式下进行，避免误触发

我在欧洲一个生物燃料项目调试中曾因未启用“Output Force Test”功能，导致FAT阶段无法验证触点动作。启用后，所有16路均通过TÜV见证测试。这类经验表明：8C-TDOD51的合规性不仅依赖硬件，更依赖工程师对其安全生命周期管理的严格执行。

生命周期与采购建议

Honeywell 8C-TDOD51目前处于活跃生产与全面支持期（Active Lifecycle），是Honeywell Safety Manager平台的标准输出模块。随着全球过程工业对功能安全法规（如OSHA PSM、COMAH、SEVESO III）的强化执行，该模块在新建及改造项目中的需求持续增长。对于正在实施SIS合规或老旧系统升级的企业，它是实现SIL 2/3目标的可靠选择。

深圳长欣作为Honeywell自动化产品授权合作伙伴，长期备有8C-TDOD51原装模块库存。我们提供出厂级功能测试报告，包括继电器动作时间、强制导向验证、触点电阻测量及与Safety Manager控制器的通信测试。所有产品享受官方质保与Honeywell认证工程师技术支持，支持7×24小时紧急交付。我们深知，在一套年处理千万吨原油的装置中，一块可靠的安全输出模块，就是守护生命与环境的“最终执行之手”。

Shenzhen Changxin is an authorized partner for Honeywell Process Solutions,maintaining ready stock of genuine 8C-TDOD51 modules.Each unit undergoes comprehensive factory-level validation—including force-guided relay operation,contact resistance,response time,and integration with Safety Manager controllers.We provide official warranty,TÜV-compliant documentation,and support from Honeywell-certified engineers.Our mission is to ensure your Safety Instrumented Functions remain reliable,compliant,and always ready to act when needed most.Partner with us for trusted safety integrity in your critical operations.
