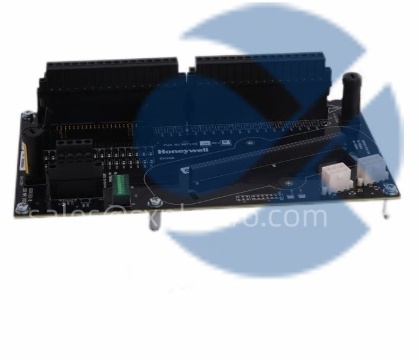

HONEYWELL 8C-TDODA1 51307149-175 | 冗余数字输出模块

描述

产品概述

在当今追求极限可用性的过程工业自动化架构中，I/O层的可靠性不再是控制器的附属品，而是与控制器并列的、决定系统整体无故障运行时间的关键支柱。Honeywell 8C-TDODA1 51307149-175​数字输出模块，正是霍尼韦尔为这一理念在Experion PKS平台上的具体实践。它属于新一代基于以太网的C系列I/O家族，与传统的、基于串行总线的I/O卡（如HPI/O）有着代际差异。其设计目标明确：为那些对单点故障零容忍的连续过程（如炼油厂催化裂化装置、乙烯裂解装置的核心控制回路）提供一条从控制逻辑到现场执行机构之间，在通信、供电和硬件层面都具备内在韧性的信号路径。

从系统可靠性与维护工程师的角度审视，8C-TDODA1​的价值体现在其“端到端”的冗余设计和“状态透明化”的维护理念。模块通过双冗余的100Mbps以太网端口​直接接入容错以太网(FTE)，这意味着从控制器到模块的数据链路没有单一故障点。但这只是开始。模块的8个输出点，每个都不仅仅是简单的开关，而是集成了精密电流检测的“智能通道”。在驱动一个电磁阀时，模块不仅能输出24VDC电压，还能实时监测流经线圈的电流。这个微小的电流信号成为了诊断的窗口：电流为零，意味着回路开路（线圈烧毁或接线脱落）；电流瞬间飙升并持续，则意味着对地或对正极短路。8C-TDODA1​能即时识别这些状态，并通过FTE网络将具体的诊断信息（“通道3开路”、“通道5短路”）上报给控制器和操作员站，同时点亮通道面板上对应的红/绿LED。这种从“无信号输出”到“明确诊断结论”的飞跃，将故障排查从猜测和现场逐点测量，转变为在控制室HMI上直接读取结论，平均修复时间（MTTR）得以指数级缩短，这正是现代化工厂智能运维的核心体现。

技术规格

产品型号：8C-TDODA1

制造商物料号：51307149-175

制造商：Honeywell

产品类型：容错以太网(FTE)数字输出模块

所属系统：Honeywell Experion PKS，C系列控制器架构

通道数量：8路数字输出

输出类型：高边输出(Sourcing)

输出电压：24 VDC（由外部现场电源供电）

每通道输出电流：典型连续电流0.5A，支持更高的浪涌电流以驱动感性负载

短路保护：每通道集成电子式短路保护，可自恢复

开路负载检测：在输出ON状态下，可检测负载回路是否完整

状态指示：每个通道配备独立的状态LED（通常为双色），指示输出命令、负载状态及故障

诊断功能：

短路(Short Circuit,SC)​检测

开路负载(Open Load,OL)​检测

现场电源监视

模块内部健康状态自检

通信接口：双10/100 Mbps以太网端口，连接至FTE网络A&B

通信协议：霍尼韦尔专有FTE I/O协议，支持与冗余C300控制器对的确定性、冗余通信

隔离：通道间隔离，现场侧与逻辑侧电气隔离

电源需求：

逻辑电源：+5V DC，由C系列I/O机箱背板提供。

现场电源：24 VDC，需外部提供，连接至模块专用端子。

热插拔：支持在I/O机箱运行状态下进行模块更换

工作温度：0°C至60°C

安装：插入Experion C系列FTE I/O机箱的指定槽位

认证：设计用于严苛工业环境

主要特点和优势

Honeywell 8C-TDODA1 51307149-175​的核心优势在于它将高可用性网络架构、智能化的通道级管理以及无扰动的维护能力，浓缩在一个紧凑的8通道模块中，为关键过程控制提供了兼具性能与韧性的输出解决方案。

首先，深度融合的FTE网络冗余与确定性通信确保了控制指令的绝对可达性。与依赖单一串行链路的传统I/O不同，8C-TDODA1​天生具备双网络路径。冗余的C300控制器通过独立的FTE网段A和B，同时向模块发送一致的输出数据表。模块采用先进先出或优选逻辑处理这些数据，确保即使一条网络完全中断，另一条网络也能在亚毫秒级内无缝接管通信，过程无任何感知。这种通信层的冗余，结合控制器硬件冗余，构建了从控制算法到I/O端子的完整容错链条，特别适用于安全联锁系统（SIS）的最终执行元件控制，或任何不允许因控制系统内部故障而导致误动或拒动的场合。

其次，先进的每通道诊断与保护功能是实现预测性维护和保障现场设备安全的核心。该模块的每个输出点都是一个带有“内窥镜”的驱动器：

智能短路保护与自恢复：当检测到输出短路，保护电路会在微秒内动作，限制电流以防止功率器件过热损坏。更重要的是，多数设计为可自恢复。一旦短路故障排除（例如，临时接地线被移除），通道会自动恢复正常工作，无需人员干预或模块重启。这避免了因瞬态故障（如接线松动触碰）导致的非必要维护工单，显著提升了系统整体可用性。

精准的开路负载检测：在输出被命令为“ON”时，模块会验证是否有额定电流流过负载。如果没有，则判定为开路，并产生报警。这对于验证关键安全设备（如紧急切断阀的电磁阀）是否真的被激励至关重要，提供了额外的安全层，防止“silent failure”（无声故障）。

直观的本地状态可视化：每个通道独立的LED指示灯，让维护人员在机柜前就能一眼看清全局：绿色表示输出ON且正常，红色闪烁表示短路，红色常亮可能表示开路或通信故障。这种设计将复杂的诊断代码转化为直观的视觉语言，是现场快速排障的第一利器。

再者，真正的热插拔能力与简化的工程生命周期管理极大降低了运营成本。支持热插拔意味着可以在不中断同一I/O机箱内其他模块控制的前提下，直接更换故障的8C-TDODA1​模块。新模块插入后，控制器的I/O管理功能会自动识别它，并下装配置参数，使其迅速投入运行。在工程方面，模块通过Experion Control Builder​软件进行统一组态，所有点命名、报警设置、文档记录都在同一环境中完成，确保了从设计、调试到维护的整个生命周期内数据的一致性和可追溯性。这种“即插即用”式的维护和标准化的工程流程，是降低全生命周期总成本（TCO）的关键。

Technical Overview

The Honeywell 8C-TDODA1(51307149-175)​is an 8-channel Digital Output Module​integral to the high-availability architecture of the Experion PKS Process Knowledge System.It is designed for the C Series I/O subsystem,connecting to the plant’s Fault Tolerant Ethernet(FTE)​network to execute control commands from redundant C300 controllers.

A defining feature is its dual-redundant Ethernet interface,which ensures continuous communication even in the event of a single network path failure.This,combined with the module’s support for hot-swap​replacement,provides exceptional availability for critical processes.Each of the eight sourcing-type 24 VDC outputs is equipped with intelligent diagnostics,including short-circuit(SC)​and open-load(OL)​detection,with short-circuit protection often being auto-resetting to maximize uptime.

The module provides clear per-channel LED status indication for immediate local diagnostics.Its integration with the Experion engineering environment allows for streamlined configuration and management.The 8C-TDODA1​embodies a design focused on reliability,maintainability,and precise control,making it a suitable choice for demanding applications where output command integrity is non-negotiable.

应用领域

Honeywell 8C-TDODA1 51307149-175​模块的应用场景严格限定于采用Honeywell Experion PKS C系列平台​的大型、连续流程工业，特别是那些对系统可用性有极高要求的装置。

在油气开采与处理平台，用于控制关键的生产分离器阀门、化学注入泵的启停以及火炬点火系统。在炼油与石油化工​核心装置（如常减压、催化裂化、加氢裂化、乙烯裂解）中，控制进料泵、回流泵、产品输送泵及各种工艺阀门的开关，其可靠性直接关联到装置的安全运行周期。在大型化工​的连续聚合反应、氧化反应等过程中，用于控制顺序操作中的设备步骤。在液化天然气(LNG)​厂的液化、储存和装车环节，用于控制关键压缩机和装车臂的联锁。在电力​行业，可用于联合循环电厂辅助锅炉的燃料阀和风机控制。

其典型应用模式的共同特征是：

高可用性联锁与控制：应用于安全仪表系统(SIS)的最终执行层，或与基本过程控制系统(BPCS)紧密耦合的关键设备控制。

关键设备顺序控制：在复杂的机组启停或产品切换顺序中，输出命令的准确性和时序至关重要。

分布式远程I/O应用：通过FTE网络，可将I/O机箱（内含8C-TDODA1​等模块）部署在远离中心控制室的现场机柜间，实现对偏远设备的可靠控制。

现有Experion PKS系统现代化与维护：作为C系列FTE I/O的标准组件，是系统扩展、改造和预防性/纠正性维护的核心备件。

集成与配置要点

成功部署Honeywell 8C-TDODA1 51307149-175​模块，是一项遵循严格规程的系统工程，涵盖网络、硬件、软件和调试等多个专业领域。

网络与硬件安装是物理基础，必须精准无误。模块必须安装在指定的C系列FTE I/O机箱槽位。网络连接是核心：需使用两根屏蔽超五类（或更高）以太网线，将模块的端口A和B分别​连接到规划好的FTE交换机A和B​的指定端口。这两条物理路径必须完全独立，遵循FTE网络的布线规范。现场24VDC电源​应来自高品质的冗余电源系统，其负极应作为所有负载的公共端。每个负载（如继电器、电磁阀线圈）连接在模块的输出端子与24VDC公共端之间。对于感性负载，必须并接续流二极管或RC吸收回路。

软件组态在Experion Station的Control Builder环境中完成，是“赋予模块灵魂”的过程：

硬件定义：在项目树中，找到对应的FTE I/O机箱，在其硬件配置中添加8C-TDODA1​模块，指定正确的槽位号。软件会自动识别模块型号。

通道参数化：虽然模块智能，但通常仍需在软件中为每个输出点定义“点名”（Tag）、描述，并可能配置报警优先级（对于开路、短路诊断报警）。可以设置输出在通信故障时的安全状态（保持最后值、跳变为OFF或ON）。

控制策略连接：在Control Builder中创建或修改控制模块（CM），使用“数字输出”功能块。将该功能块的硬件通道参数绑定到前面定义的8C-TDODA1​的具体通道（例如，点TAG101绑定到Chassis1.Slot4.Channel2）。

逻辑编程：在CM中编写使能输出功能块的逻辑条件。

下装与激活：将完整的项目下装到C300控制器。控制器会将I/O配置自动下装到对应的8C-TDODA1​模块。

调试与验收测试：上电后，观察模块的“健康”LED应为绿色常亮，两个网络端口的“链路”LED也应亮起。在Experion Station的I/O监控画面中，确认模块状态为“OK”。进行回路测试：在软件中强制某个输出点为ON，现场应能听到继电器吸合声或观察到阀门动作，同时该通道的绿色LED应点亮。模拟故障：短接该输出端子与正极，通道LED应变为红色闪烁（或指定模式），软件中应出现“短路”报警。移除短接，通道应自动恢复。这是验证模块保护与诊断功能的标准流程。

生命周期与采购建议

生命周期分析：Honeywell 8C-TDODA1 51307149-175​是Experion PKS C系列平台中FTE I/O子系统的现役标准8通道数字输出模块。作为当前霍尼韦尔主力DCS平台的核心I/O组件，其技术成熟且处于积极的持续支持与供应周期。市场需求一方面来自全球大量的新建Experion PKS项目，另一方面则源于庞大的存量系统维护、现代化改造和备件储备需求，其生命周期将与C系列平台整体保持一致。

采购建议：对于任何Experion PKS C系列系统的用户，8C-TDODA1​应被视为关键运行备件。建议根据系统中此类模块的数量、所控设备的临界程度以及工厂的备件策略，保持合理的库存水平。采购时，提供完整的型号和物料号“8C-TDODA1 51307149-175”至关重要。强烈建议同时提供现有模块的硬件版本和固件版本信息，以确保新模块的完全兼容性，避免因版本不匹配导致的通信或功能问题。采购渠道必须选择霍尼韦尔授权代理商​或信誉卓著、能提供原装正品及完整技术文件的专业供应商。切勿使用来源不明的兼容件，其网络通信的稳定性、诊断功能的准确性和长期可靠性无法保证，用于高可用性控制回路存在巨大风险。

我们的货源与质量承诺：深圳长欣作为专业的工业自动化核心部件合作伙伴，我们承诺所提供的每一块Honeywell 8C-TDODA1 51307149-175​数字输出模块，均源自可追溯的、正规的全球供应链，确保为100%原装正品，可提供必要的证明文件。每块模块在交付前，均需通过我们标准化的入库检测流程，包括：外观与物理接口完整性检查、型号/物料号/版本标签核对、基本通电与自检功能验证（确保模块可正常启动，完成内部诊断，并进入可通信的待机状态）。我们为此产品提供12个月的质量保证期。我们的技术支持团队可协助您进行产品确认和版本兼容性核对，致力于成为您保障Experion PKS系统稳定高效运行的可靠后盾。

Service and Supply Commitment

Shenzhen Changxin is dedicated to supporting the operational integrity of high-availability process control systems.We recognize that components like the Honeywell 8C-TDODA1(51307149-175)​are vital for maintaining control loop reliability.Our sourcing philosophy is built on transparency and authenticity,ensuring every module is procured through audited channels to be 100%genuine,factory-original Honeywell equipment.

Prior to shipment,each 8C-TDODA1​module undergoes a defined quality verification process.This includes a thorough physical inspection,validation of all part and revision identifiers against order requirements,and a basic power-on and self-test procedure.The functional check confirms the module boots successfully,passes its internal diagnostics,and indicates a ready state,providing assurance of its fundamental operational health.

We support our products with a 12-Month Warranty​and offer expert assistance for accurate part identification and specification confirmation.Our goal is to be a dependable,long-term supply chain partner,delivering the certified quality and reliability necessary to sustain the performance and availability of your Honeywell Experion PKS control infrastructure.We are committed to providing solutions that mitigate risk and support your operational excellence.
