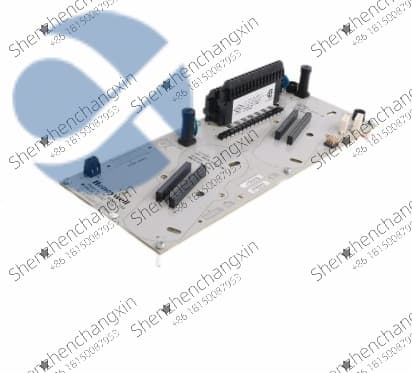

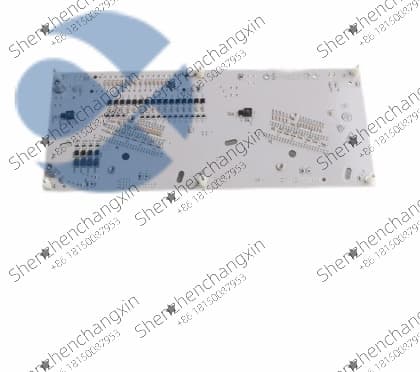

HONEYWELL CC-PCNT01 51405046-175 | Experion PKS通信卡

描述

产品概述

HONEYWELL CC-PCNT01 51405046-175是霍尼韦尔公司为其旗舰平台Experion PKS开发的一款关键通信接口模块。在现代分布式控制系统中，控制器强大的运算能力必须通过一个同样强大的“神经网络”才能传递到现场的每一个传感器和执行器。CC-PCNT01正是这个神经网络中承上启下的关键节点，它的一端通过高速背板与C300或同类过程控制器紧密耦合，另一端则连接着ControlNet——一种专为工业控制设计的、确定性的实时现场总线。它的设计理念超越了简单的协议转换，而是致力于在复杂的工厂环境中，为时间关键的控制数据（如PID回路的PV和OP）和批量信息创建一个无阻塞、可预测的传输通道。对于系统架构师而言，在Experion PKS系统中部署CC-PCNT01，意味着选择了经过全球数千个大型项目验证的、将控制器逻辑与远程I/O及智能设备无缝集成的标准方案。

理解该模块的价值，需要洞察ControlNet在霍尼韦尔体系中的战略地位。ControlNet采用生产者/消费者模型和时间分片（Time-Slice）的通信机制，这保证了无论网络上挂有多少设备，每个设备的通信机会都是预先分配且确定的。CC-PCNT01模块作为网络上的一个“节点”，精确地管理着其所连接的控制器与网络上其他节点（如远程I/O机架、Drive Manager、其他控制器）之间的数据交换时序。这种确定性确保了在化工厂一个包含数百个快速控制回路的复杂单元中，所有I/O扫描和控制器运算都能在严格同步的周期内完成，避免了传统网络因数据包碰撞和随机延迟可能导致的控制品质下降或联锁动作迟缓。对于维护工程师来说，原装的CC-PCNT01模块提供的不仅是连通性，更是通过其内置的详细诊断功能（如网络负荷率、错误帧计数、信号质量）来实现对控制网络健康的透视能力，这是进行预测性维护和快速故障定位的宝贵工具。

技术规格

产品型号：HONEYWELL CC-PCNT01 51405046-175

制造商：Honeywell

产品类型：ControlNet通信接口模块

兼容系统：Experion PKS，与C系列控制器（如C300）配合使用

网络协议：ControlNet(遵从ControlNet International规范)

通信速率：5 Mbps

网络拓扑：总线型、树型或星型；支持冗余介质

接口：两个BNC连接器（用于冗余或干线/支线连接）

最大节点数：一个ControlNet网络上最多99个节点

数据吞吐量：高效传输I/O数据和互锁消息

背板接口：通过控制器底板与主机CPU通信

电源要求：由控制器底板供电

工作温度：0°C至+60°C(操作环境)

LED指示灯：模块状态、网络状态、发送/接收活动

配置软件：使用Experion PKS的Control Builder进行网络规划和参数设置

主要特点和优势

HONEYWELL CC-PCNT01 51405046-175的核心竞争力在于其为Experion PKS系统提供了经过优化的、确定性的ControlNet网络接入能力。对于项目工程师和最终用户，其最大的价值是“开箱即用的集成可靠性”。该模块的硬件驱动和网络管理功能已深度集成在Control Builder软件和控制器固件中。工程师在组态时，无需进行复杂的底层驱动编写或通信调试，只需在图形化界面中定义网络参数和I/O连接关系，系统便能自动处理所有的数据映射和时序协调。这大幅降低了系统集成难度和调试周期，并从根本上避免了因自行集成第三方通信卡可能带来的兼容性风险和性能瓶颈。

其双端口设计和强大的网络诊断功能是保障系统高可用性的关键。双端口允许模块以冗余方式连接到两条独立的ControlNet同轴电缆上，构成介质冗余。当主用电缆发生断裂或干扰时，通信会自动无缝切换到备用电缆，确保控制数据流不中断。同时，模块前面板的多颗LED指示灯和Control Builder中详细的网络诊断视图，提供了从物理层到应用层的全方位状态监控。工程师可以实时查看网络负荷率（应低于50%以确保确定性）、各个节点的连接状态以及错误统计。这种透明度使得网络维护从“盲人摸象”变为“有的放矢”，能够提前发现网络过载、终端电阻缺失或节点故障等潜在问题，防患于未然。

原生集成与卓越性能：专为Experion PKS和C系列控制器优化，提供最优的通信性能和系统稳定性，避免兼容性问题。

确定性的实时通信：基于ControlNet的确定性调度协议，保证关键控制数据的传输具有可预测的延迟和刷新周期，满足快速控制回路要求。

介质冗余支持：双BNC端口支持连接冗余介质，显著提高控制网络的可用性和抗物理损坏能力。

全面的网络诊断与管理：通过硬件指示灯和软件工具提供深入的网络健康洞察，简化了故障排查和预防性维护工作。

灵活的拓扑结构：支持总线、树状等多种网络拓扑，方便根据工厂物理布局进行灵活布线。

高节点容量与数据吞吐：支持多达99个节点，并能高效处理大量I/O数据和对等通信消息，满足大型装置的控制需求。

简化的工程组态：在统一的Control Builder环境中完成网络规划、参数设置和I/O连接，工程效率高。

Technical Summary:

The HONEYWELL CC-PCNT01 51405046-175 is a dedicated ControlNet communication module for the Experion PKS distributed control system.It plugs directly into the chassis of a C-Series controller(e.g.,C300),acting as the bridge between the controller’s backplane and a ControlNet fieldbus network operating at 5 Mbps.Its design is focused on delivering deterministic,real-time data exchange critical for process control,utilizing ControlNet’s scheduled communication methodology to guarantee bandwidth and latency for time-sensitive I/O and interlock messages.The module features dual BNC ports to support connection to redundant media trunks,enhancing network availability.Comprehensive diagnostics are accessible both via front-panel LEDs and within Honeywell’s Control Builder engineering software,providing clear visibility into network health,node status,and error conditions.This tight integration with the Experion PKS ecosystem ensures plug-and-play reliability,simplified configuration,and optimized performance for connecting controllers to remote I/O and other ControlNet devices.

应用领域

HONEYWELL CC-PCNT01 51405046-175广泛应用于采用Experion PKS系统的大型、连续或批处理流程工业。它的典型角色是构建控制器与现场设备之间的主干控制网络。

在大型炼油厂的常减压蒸馏装置中，多个C300控制器可能分别负责反应炉、分馏塔和换热网络的控制。每个控制器中的CC-PCNT01模块将这些控制器连接到一个统一的ControlNet网络上，使得它们能够快速交换工艺数据（如塔顶温度、侧线流量），实现复杂的协调控制。同时，该网络还连接着分布在装置各处的远程I/O机架，收集来自数百个温度、压力和液位变送器的信号。

在化工行业的聚合反应装置中，对批次顺序和温度曲线的控制要求极高。CC-PCNT01构成的确定性网络确保了配方步骤的指令、来自反应釜的实时温度数据以及到夹套冷却水阀的控制信号都能在精确的时刻被传送和处理，保证每一批产品的质量一致性。具体应用系统包括：

石油天然气开采与处理：连接井口控制单元、压缩机控制与中心处理设施。

造纸厂的纸机传动与质量控制(DCS)：同步多个传动分部，并集成QCS扫描架数据。

制药行业的洁净厂房环境监控与批次生产：集成空调机组控制、房间压差监测与生产设备联锁。

火力发电厂的锅炉与汽轮机辅助系统控制(DCS)：整合水煤比控制、风机群控、吹灰顺序等。

水处理厂的滤池反冲洗与加药控制系统：实现多组滤池的顺序控制和全厂药剂投加的联动。

食品饮料行业的混合与发酵过程控制：确保原料配送、混合、加热和冷却过程的精确时序。

冶金行业的高炉上料与热风炉控制：协调庞大的顺控系统与安全联锁。

集成与配置要点

集成HONEYWELL CC-PCNT01 51405046-175是一项系统工程，核心在于正确的网络规划、物理安装和软件组态。

首要工作是网络规划：必须在Control Builder中设计ControlNet网络，包括确定网络刷新时间(NUT)、为每个节点（包括每个CC-PCNT01）分配唯一的节点地址、规划网络拓扑和电缆长度。NUT的设置是关键，它决定了网络的扫描速度和确定性，需要在控制响应速度和网络负载能力之间取得平衡。

关键的安装与配置步骤包括：

硬件安装与地址设置：将模块插入C300控制器底板的指定槽位。模块上的节点地址拨码开关必须设置为与Control Builder组态中分配的地址完全一致。地址冲突会导致节点无法加入网络。

网络布线：使用RG-6同轴电缆和标准的ControlNet BNC连接器、分接头和终端电阻进行布线。网络干线两端（最远端）必须安装75欧姆的终端电阻。电缆屏蔽层应单点接地，通常在主控制器机柜处。

软件组态：在Control Builder的项目中，为控制器硬件配置添加CC-PCNT01模块，并设置其属性，如节点地址、网络参数等。然后，需要为网络上其他设备（如远程I/O）创建对应的硬件对象，并建立控制器逻辑与这些远程I/O点之间的数据连接（“连接”）。

网络调度：使用Control Builder的网络调度工具，为所有预定数据（如周期性I/O数据）生成网络调度表。这个调度表定义了每个节点在何时发送数据，是ControlNet确定性的基础。必须编译并下装此调度到网络上的所有扫描器模块（通常主控制器担任）。

上电与调试：按照先外围后中心的顺序上电。首先给所有从站设备上电，然后给控制器上电。在Control Builder中使用网络在线诊断工具，检查所有节点的状态是否为“Online”，并验证网络负荷率在健康范围内（通常绿色）。

冗余配置：如果配置了冗余介质，需要确保两条电缆物理路径分离，并正确连接到模块的两个端口。在软件中需启用冗余选项并进行测试。

一个重要经验是：在修改任何网络参数或增加新节点后，必须重新进行网络调度、编译和下装，否则新配置不会生效。在大型网络上，这是一项需要谨慎操作的任务。

生命周期与采购建议

HONEYWELL CC-PCNT01 51405046-175是Experion PKS系统中长期使用的成熟通信模块。尽管工业以太网技术日益普及，但ControlNet因其确定性和鲁棒性，在大量现有霍尼韦尔系统中仍是核心网络，并将继续得到长期支持。该模块目前处于成熟期(Mature)。

采购建议非常明确：对于所有在役的、使用ControlNet网络的Experion PKS系统，CC-PCNT01应被视为关键网络备件进行战略储备。通信模块故障会导致其所在的控制器与整个现场网络失联，影响范围巨大。考虑到ControlNet网络的确定性特点，更换模块后可能还需要进行网络参数核对和微调，因此提前熟悉备件并拥有更换预案至关重要。建议根据系统中控制器和网络的重要性，储备至少一个备用模块。

我们（深圳长欣）承诺所提供的每一块HONEYWELL CC-PCNT01 51405046-175模块均为原装正品，确保其硬件和固件与您的Experion PKS系统版本完全兼容。所有模块在发货前均进行基本功能测试，包括上电检查、指示灯状态验证和通信接口检查。我们提供12个月的质量保证，并可提供相关的技术文档支持。针对此类维系整个控制网络畅通的核心备件，我们保持现货库存，致力于在您需要时提供快速交付，协助您保障生产控制系统的连续稳定运行。

Service Commitment:

We guarantee the authenticity and functional integrity of every HONEYWELL CC-PCNT01 51405046-175 ControlNet module supplied.Our sourcing process ensures full traceability to authorized Honeywell channels.Prior to dispatch,each module undergoes a thorough quality verification procedure,including visual inspection,power-up to confirm correct LED initialization sequences,and verification of the node address DIP switch functionality.We understand the critical role this module plays as the communication lifeline for your controller.Therefore,we maintain an inventory of such essential network components to facilitate prompt delivery and help minimize your system downtime risk.Our technical team is familiar with Experion PKS architecture and can provide preliminary compatibility guidance.By partnering with us,you secure access to genuine,reliable replacement parts backed by a commitment to support the long-term operability of your critical process control infrastructure.
