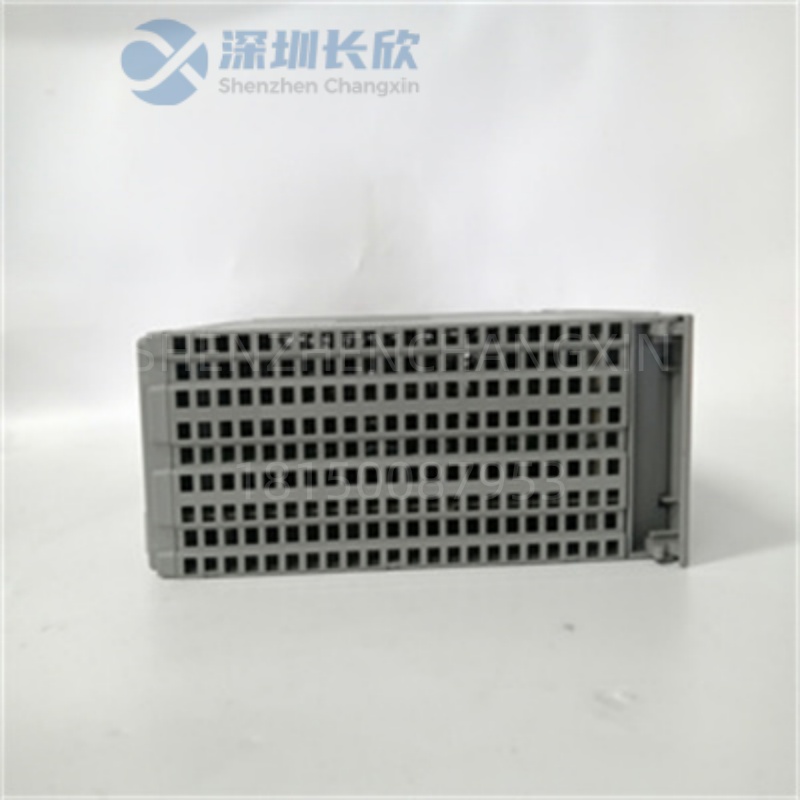

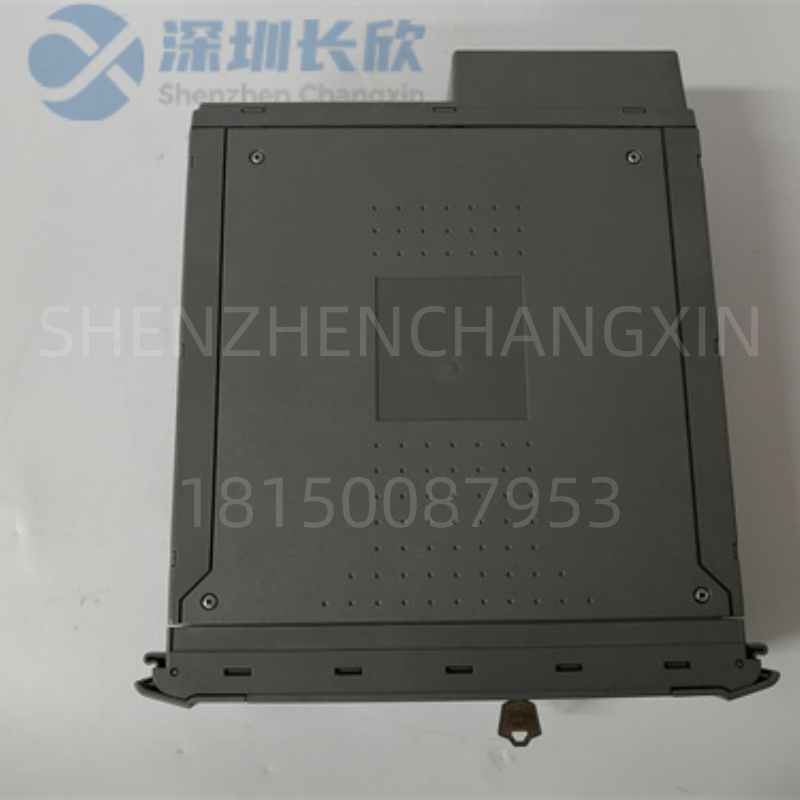

ICS TRIPLEX T8110B：TMR三重冗余数字量输出模块，用于燃机跳闸与ESD系统

描述

T8110B 技术规格

产品型号：T8110B

制造商：ICS Triplex / Schneider Electric

产品类型：TMR 数字量输出模块(用于 Triconex 或 ICS Triplex 安全系统)

输出配置：32 × NPN 晶体管输出(漏型，24 VDC)

额定电压：24 VDC(±10%)

最大负载电流：100 mA/通道，模块总输出电流 ≤ 2 A

响应时间：< 2 ms(典型值)

隔离方式：通道间及对地 500 Vrms 光电隔离

通信架构：三重模件冗余(TMR)，三路独立处理通道 + 中央表决器

状态指示：32颗绿色LED(亮 = 输出激活)

安装方式：标准 ICS Triplex I/O 机架(支持热插拔)

工作温度：0°C 至 +60°C

认证标准：IEC 61508 SIL3. IEC 61511. API 670. CE

T8110B 产品概述

在过程工业的安全体系中，“Fail-Safe”(故障安全)是底线，而“Fail-Operational”(故障可操作)是高阶追求。ICS Triplex T8110B 正是为实现后者而生。作为 TMR 安全平台的核心输出单元，它不依赖单一硬件路径，而是通过 三套完全独立的电子通道并行处理同一指令，经中央表决器比对后才驱动输出。只有当至少两路通道一致时，输出才会动作——这种“三取二”(2oo3)逻辑彻底消除了单点故障风险。

典型应用场景包括：

燃气轮机 主燃料跳闸(MFT)信号输出;

石化装置 紧急停车(ESD) 阀门驱动;

化工厂反应釜 冷却剂注入启动;

核电站辅助给水系统 备用泵启停。

其 2ms 超快响应 确保在危险工况(如超压、泄漏、火灾)下，安全动作能在毫秒级完成，最大限度降低事故后果。

主要特点和优势

ICS T8110B 的工程价值体现在三大维度：

1. SIL3 级功能安全，满足最严苛标准

通过 IEC 61508 SIL3 认证，T8110B 可用于构建最高完整性等级的安全仪表系统(SIS)。其 TMR 架构使 危险失效概率(PFD) 低至 10⁻⁹/h 量级，远优于 SIL2 要求。某乙烯裂解装置因采用 T8110B，顺利通过国际安全审计。“没有 SIL3.连保险都买不到。”——安全总监坦言。

2. 高速晶体管输出，适配现代执行机构

相比传统继电器输出，NPN 晶体管 具备：

更长寿命(无机械触点磨损);

更快响应(<2ms vs 继电器 5–10ms); 更小体积(32点集成于单卡); 更低功耗(适合密集部署)。 尤其适用于驱动 固态继电器(SSR) 或 PLC 输入模块，构成全电子化安全链路。 3. 可视化诊断与热插拔，提升可用性 前面板 32颗绿色LED 实时显示各通道输出状态。若某路 LED 异常(如应亮不亮)，运维人员可立即判断是模块故障还是外部回路问题。更关键的是，支持热插拔——在系统运行中更换故障模块，无需停机。“SIL3 不等于低可用性，T8110B 证明了这一点。”——仪控主管评价道。 The ICS Triplex T8110B is a high-integrity digital output module engineered for TMR safety systems, delivering SIL3-compliant, ultra-fast actuation for critical shutdown and trip functions in gas turbines, refineries, and chemical plants. With 32 isolated transistor outputs, triple-modular redundancy architecture, and comprehensive LED diagnostics, the T8110B ensures fail-operational performance even in the presence of single or dual channel faults. 应用领域 T8110B 的典型应用场景均涉及 高风险过程设备 的安全保护： 燃气轮机：主燃料切断、吹扫阀开启、点火禁止; 炼油厂常减压装置：紧急泄压(BDU)、加热炉熄火; LNG接收站：储罐高高液位联锁、火炬点火; 煤化工气化炉：氧气切断、氮气吹扫; 海上平台：火灾与气体检测(FGS)联动停机。 在中东某大型炼厂，T8110B 同时驱动16台紧急切断阀。一次真实高压报警中，模块在1.8ms内完成全部输出，成功隔离危险区域。“快这几十毫秒，就是事故与未遂的分界。”——可靠性工程师表示。 选型指南 / 购买建议 选用 T8110B 需注意： 必须搭配 TMR 控制器(如 Triconex Main Processor) 使用; 若需驱动交流负载或大电流接触器，建议外接 中间继电器 或 固态继电器; 总输出电流不得超过 2A，避免过载导致模块关断; 电缆应使用 屏蔽双绞线，屏蔽层单端接地，防止EMC干扰; 切勿将安全输出与非安全信号混接于同一公共端。 常见问题解答 (FAQ) Q：能用于SIL2系统吗? A：可以，但属于“高配”。SIL3模块用于SIL2系统可进一步降低PFD。 Q：LED不亮但负载有动作，是什么原因? A：可能是LED损坏，但输出晶体管正常。可通过万用表测量输出端电压确认。 Q：支持Modbus通信吗? A：不支持。T8110B 是纯输出执行单元，状态信息由TMR控制器统一管理。 客户案例分享 / 成功应用解析 华南某9HA燃机电厂将老旧继电器式保护系统升级为 ICS Triplex TMR + T8110B。新系统不仅通过SIL3认证，还将跳闸响应时间从15ms缩短至1.5ms。投运三年零误动。“T8110B 让我们敢把安全交给电子系统。”——仪控经理坦言。 相关产品 Triconex Main Processor：TMR安全控制器 T8403：TMR数字量输入模块 T9200：TMR模拟量输出模块 IEC 61508 SIL3：功能安全完整性等级3 TMR Architecture：三重模件冗余架构 ESD System：紧急停车系统 Fail-Operational：故障可操作系统 Solid-State Relay(SSR) 固态继电器 Process Safety：过程安全 High-Integrity Protection System(HIPS) 高完整性保护系统 安装与维护 安装前准备: 安装T8110B前，确认I/O机架供电稳定，控制器处于“Program”模式。接线务必使用≥0.5 mm²屏蔽电缆，公共端建议加装保险。 维护建议: 每季度检查LED状态是否与HMI一致;若某路频繁动作，建议检测负载电流是否超标;避免在>60℃环境长期满载运行;模块表面灰尘可用干燥压缩空气清洁。
