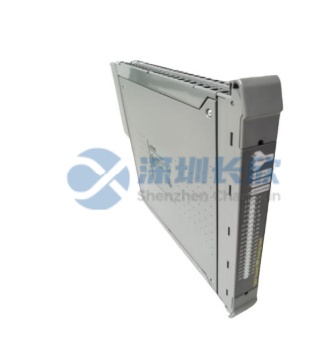

ICS TRIPLEX T8231 模块 | Trusted 系统三重化模拟量输入模块

描述

产品概述

在关乎安全与连续生产的工业现场， 如海上平台、化工厂或发电厂， 控制系统的“感官”——特别是用于测量温度、压力、流量等关键参数的模拟量输入——其可靠性直接决定了整个系统的安危。ICS TRIPLEX T8231​ 正是为满足这种极端可靠性要求而生的专业组件。它不仅仅是一个信号转换器， 更是Trusted®​ 系统实现“故障安全”和“高可用性”理念在输入层面的具体体现。

ICS TRIPLEX T8231​ 的核心价值在于其“三重化、容错”的设计哲学。与常规的单通道输入卡不同， T8231​ 对每一路现场模拟信号(例如， 来自反应器的一个4-20mA压力变送器信号)都提供了三个完全独立且隔离的输入电路。这三个电路同步对信号进行采样、调理和模数转换。随后， 模块内部专用的、经安全认证的逻辑电路会对这三个转换结果进行实时比较和“中值选择”或“平均值计算”等表决操作。只有当三个值在预设的合理容差范围内时， 才会产生一个有效的、高置信度的数字量值送给主处理器。这种机制意味着， 即使三个通道中的某一个因内部元件老化、瞬时干扰等原因产生了一个显著偏离的坏值， 系统也能自动将其屏蔽， 从而从根本上防止了因单一输入通道故障而引发的系统误判。因此， T8231​ 不仅是信号的“翻译官”， 更是信号的“质检官”和“守护者”， 确保送入控制逻辑的每一个过程数据都真实、可信， 为后续的安全联锁和调节控制提供坚实的数据基础。

技术规格

产品型号：T8231

制造商：ICS TRIPLEX​ (现为 GE旗下品牌)

所属系统：Trusted®​ 高可用性容错控制系统

模块类型：三重化、隔离式模拟量输入模块

输入信号类型：

模拟量电流/电压：通常支持 4-20mA， 0-10V​ 等标准工业信号

温度传感器：可能支持热电偶​ 或RTD​ (具体取决于子型号和配置)

通道数量：通常为8点或16点高密度输入(具体依型号而定)

安全架构：三重模件冗余， 每个通道由三个独立的电路并行处理

隔离：通道间、通道对系统总线间具有高等级电气隔离， 防止故障扩散和干扰

诊断功能：全面的在线诊断， 包括开路/短路检测、超量程检测、通道间一致性比较

分辨率与精度：高分辨率(如16位)及高精度， 满足过程控制要求

安全认证：设计符合IEC 61508​ 等功能安全标准， 支持构建SIL 2/SIL 3​ 等级的安全仪表功能

安装：插拔式模块， 安装于Trusted系统专用机架的指定槽位

主要特点和优势

ICS TRIPLEX T8231​ 的核心竞争力在于其将最高的信号完整性、固有的容错能力和先进的预测性维护诊断集于一身， 专为“零失误”应用场景打造。在安全仪表系统和关键过程控制中， 其价值无法用简单的性能指标衡量， 而在于其提供的“绝对可信的数据”。

其最显著的优势是无与伦比的容错数据完整性。基于硬件的TMR架构​ 确保单个元件的随机硬件故障不会导致信号丢失或错误。这直接转化为极高的系统可用性​ 和安全性， 避免了因信号错误引发的非计划停车或危险状态， 保护了人员、环境和资产。其次， 强大的在线诊断与健康管理​ 功能是其另一大价值所在。模块不仅采集信号， 还持续监视每个输入回路的状态(如检测变送器回路断线、短路)， 并能立即将诊断信息上报。这使得维护人员能够在故障影响生产之前​ 就发现并处理潜在问题， 实现了预测性维护， 极大提升了系统的可维护性和长期运行可靠性。

卓越的抗干扰性与信号纯净度：强大的隔离设计和精密的信号调理电路， 确保了即使在恶劣的工业电磁环境下， 微弱的模拟信号也能被准确、无噪声地采集， 为精确控制提供了前提。

高通道密度与节省空间：在紧凑的模块尺寸内提供多路高可靠性输入， 优化了机柜空间， 降低了系统总成本。

简化的系统安全认证：作为经过TÜV​ 等机构认证的、符合安全标准的组件， 在构建安全仪表回路​ 时， 可提供可靠的硬件故障裕度​ 和安全失效分数​ 数据， 极大简化了整个系统的安全完整性等级​ 计算和认证流程。

Technical Overview

The ICS TRIPLEX T8231 is a Triple Modular Redundant Analog Input Module designed for the Trusted® high-availability control system. It serves as the primary interface for critical process signals (e.g., 4-20mA, RTD) in safety and process-critical applications. Its fundamental design employs triple redundancy: each field input signal is simultaneously processed by three independent, isolated input chains. A dedicated hardware voter compares the three results, producing a single, highly reliable output value. This architecture ensures that a single random hardware failure within the module cannot corrupt the process data, thereby maintaining both functional safety and system availability. The module incorporates extensive continuous diagnostics, monitoring for field wiring faults (open circuit, short circuit) and internal discrepancies. Engineered to meet rigorous safety standards like IEC 61508. the T8231 is a cornerstone component for building Safety Instrumented Functions (SIFs) and high-integrity control loops where data integrity and fault tolerance are paramount.

应用领域

ICS TRIPLEX T8231​ 的应用领域严格限定于对过程安全、系统可用性和数据可靠性有极致要求的流程工业与关键设施。它的部署通常由HAZOP分析​ 和SIL定级​ 所驱动， 是构成安全仪表系统​ 和关键过程控制​ 系统的“感知神经末梢”。

在石油与天然气​ 行业， 它精确测量海上平台的井口压力、分离器的液位​ 和压缩机的轴承温度， 这些信号直接用于紧急停车系统​ 的逻辑判断。在化工​ 与石化​ 领域， 它监控反应器的温度与压力、有毒气体的浓度， 是防止失控反应和危险物质泄漏的核心监测点。在电力行业， 特别是燃气轮机​ 和锅炉保护​ 系统中， 它采集火焰信号、振动​ 和转速​ 等关键参数， 确保发电设备在安全参数内运行。此外， 在长输管线​ 的泄漏检测系统​ 和制药​ 行业的关键批次过程中， 它也是保障数据可靠性的关键组件。

石油、天然气与化工：紧急停车系统、火气检测系统、燃烧器管理系统、压缩机控制与保护。

电力：燃气轮机控制与保护、锅炉安全监控系统、关键辅机监测。

其他过程工业：制药、精细化工、冶金等行业中涉及高危工艺的安全联锁与关键控制回路。

集成与配置要点

将ICS TRIPLEX T8231​ 集成到Trusted系统中， 是一项必须遵循严格的安全工程规范和制造商指南的系统性工作。任何疏忽都可能削弱整个SIF回路​ 的安全完整性。

所有硬件配置和信号映射均在Trusted系统的专用工程软件(如Trusted Workbench)中完成。工程师必须为每个通道精确设置信号类型、量程、工程单位、滤波时间​ 以及报警和联锁值。至关重要的是， 必须根据SIL等级​ 要求， 合理配置模块的诊断参数​ 和故障安全状态。Trusted系统会对所有I/O模块执行严格的硬件组态校验， 确保物理安装的模块型号、版本与软件组态完全一致。

现场接线必须遵循本质安全​ 和防干扰​ 的最佳实践。信号线必须使用屏蔽电缆， 并在系统机柜侧单点接地， 防止地环流​ 和电磁干扰​ 影响信号精度。对于热电偶​ 输入， 需使用对应的补偿导线。在系统上电和调试阶段， 必须对每个输入通道进行信号回路测试， 使用标准信号源(如过程校准器)施加已知的毫安或电阻信号， 在操作员站上验证读数、量程转换和报警功能是否准确。所有调试记录必须存档， 作为安全生命周期​ 文档的一部分。

遵循安全生命周期管理：集成是IEC 61511​ 安全生命周期中的关键环节。所有工作， 从设计、安装、调试到测试， 都应有文件记录， 并最终进行功能安全评估。

严格的版本与兼容性管理：记录T8231​ 模块的固件版本​ 和硬件版本， 并确保其与Trusted控制器​ 的固件版本及工程软件完全兼容。不匹配可能导致不可预测的行为。

定期功能测试：根据安全要求规格书​ 中定义的测试周期， 定期对每个由T8231​ 参与的安全仪表功能​ 进行部分行程测试​ 或全行程测试， 以验证其可用性， 测试记录需妥善保存。

专业培训与授权：参与Trusted系统维护和修改的工程师应接受制造商的专门培训， 理解其TMR架构、诊断机制和安全理念。

生命周期与采购建议

ICS TRIPLEX T8231​ 作为Trusted系统平台的经典型号I/O模块， 目前处于成熟期。它技术成熟、可靠， 在全球拥有大量的安装实例， 并继续得到制造商的技术支持与备件供应。然而， 随着技术进步， 可能存在更新的、诊断更全面或通道密度更高的替代型号。

因此， 当前采购的核心驱动力是保障现有Trusted安全与控制系统的持续、安全、合规运行。对于所有在役的、使用该型号的关键系统， T8231​ 是必须进行战略储备的最高优先级关键备件。强烈不建议​ 在新设计的、要求达到高SIL等级的安全系统中选用此已有多年的型号， 新项目应采用制造商最新推荐并认证的模块。

鉴于其在安全系统中的核心作用， 其来源和质量是绝对不可妥协的。一个未经严格验证的翻新模块， 其内部的冗余通道可能已存在未被发现的隐性缺陷或参数漂移， 这可能导致危险的“共因失效”， 使得三重化设计形同虚设， 带来无法承受的安全与停产风险。我们承诺， 所提供的每一件ICS TRIPLEX T8231​ 模块均源自可完全追溯的、受控的原厂或顶级授权渠道。每一件模块在交付前， 都经过远超常规的、针对安全模块特殊要求的深度功能与安全测试， 包括但不限于：三重通道的独立性、精度与线性度测试;表决逻辑的完整验证;所有诊断功能(开路、短路、超限、通道差异报警)的触发与响应测试;以及长时间的稳定性与老化测试。我们提供详尽的测试报告， 并确保与原始模块的100%性能与功能一致性。我们不仅是您的供应商， 更是您功能安全​ 与业务连续性​ 的合作伙伴， 致力于为您的关键安全屏障提供最可信赖的硬件保障。

Supply and Service Commitment

Procuring and supporting critical safety system components like the ICS TRIPLEX T8231 demands a level of rigor and accountability that transcends standard industrial procurement. We specialize in the lifecycle management of high-availability and safety-critical systems. Every T8231 module we supply is sourced through meticulously vetted, authorized channels, ensuring full traceability and authenticity. Recognizing its role in preventing catastrophic events, each unit undergoes an exhaustive, protocol-driven requalification process. This process validates the integrity of the triple-redundant architecture, testing each independent input path for accuracy, linearity, and conformity. The majority voting logic and all critical onboard diagnostics for both field wiring and internal faults are rigorously verified. We provide comprehensive documentation, including test certificates, supporting your safety lifecycle management and audit compliance. Backed by an extensive warranty and access to specialized technical support, we deliver not just a component, but the certainty and reliability required to maintain the integrity and availability of your most critical process and control systems. We are your dedicated partner in achieving operational excellence, safety, and compliance.
