INFI-NET 网络接口模块 SDCS-CON-1 诊断与应用

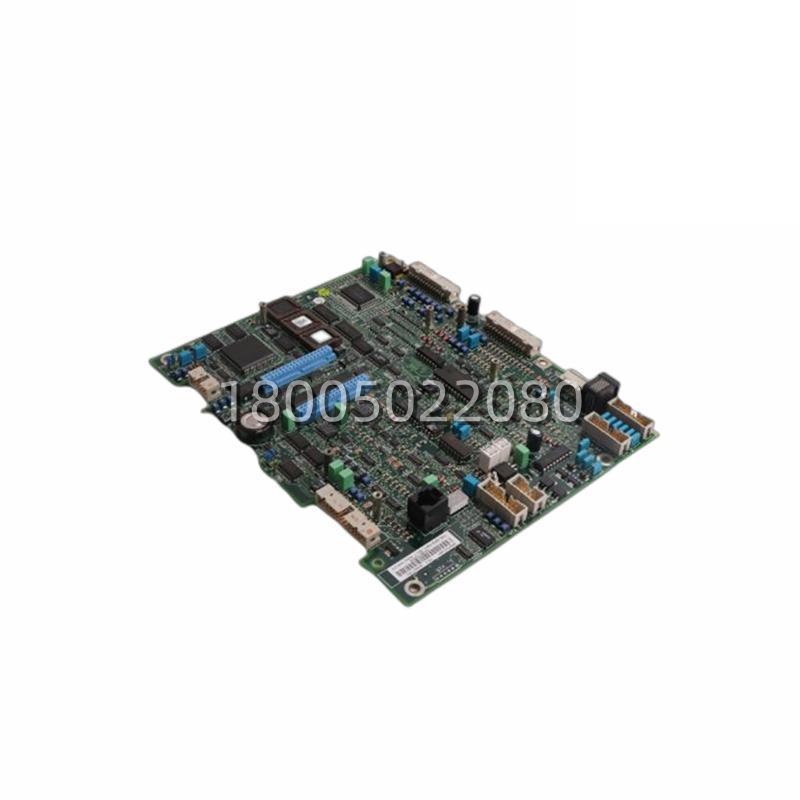

INFI-NET 网络接口模块 SDCS-CON-1 诊断与应用 - 图片 2

INFI-NET 网络接口模块 SDCS-CON-1 诊断与应用

ABB SDCS-CON-1 (3BSE006196R1)：这是ABB Symphony Harmony系统中至关重要的“协议与数据桥梁”——INFI-NET到Conductor的接口控制板！它安装在Conductor NT操作员站或类似节点内，负责将底层INFI-NET高速控制网络上的实时过程数据，转换为上层Windows NT系统能够处理的格式，并呈现在操作员界面上。同时，也将操作员的指令安全、可靠地下发至控制网络。此板是连接DCS控制层与监控层的关键咽喉，其稳定运行直接关系到整个系统的人机交互与监控能力。维护老牌Symphony系统，它是顶级关键备件！
主要功能： INFI-NET 网络协议与上层系统接口转换
安装位置： Conductor NT 操作员站或个人工作站内
接口类型： 一端连接INFI-NET同轴电缆，一端通过PCI/ISA总线与主机连接
数据吞吐： 高速处理控制网络与操作站间的实时数据交换
诊断功能： 具备板载状态指示灯及软件诊断工具
工作温度： 0°C 至 +55°C (典型机房环境)
产品类型： 通信接口卡 / 网络网关板
立即询价
分类：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述

玩过ABB Symphony或者INF I 90系统的兄弟都知道，这套经典的DCS架构是分层的：最底层是负责具体控制的过程控制单元(PCU)，它们通过一个叫做INFI-NET的、令牌环网结构的、高速确定性网络连接在一起，这是控制系统的“高速公路”。而上层，是运行在Windows NT系统上的操作员站(Conductor)，这是给人看的“窗口”。问题来了：Windows NT看不懂INFI-NET的“方言”，INFI-NET也不认识Windows的“套路”。ABB SDCS-CON-1 (3BSE006196R1)​ 这块控制板，就是解决这个问题的“天才翻译官”兼“外交大使”。
它通常以一块PCI扩展卡的形式，安装在Conductor NT操作员站的工业计算机机箱内。一端通过专用的同轴电缆连接器（通常是BNC头）接到INFI-NET环网上，另一端则通过PCI总线与计算机主板相连。它的核心工作就是在两个完全不同的世界之间建立一座安全、高效、双向的数据通道。从INFI-NET网络来的实时过程数据（压力、温度、阀门开度、报警状态），经过SDCS-CON-1​ 板的硬件处理和协议转换，变成标准格式的数据包，通过PCI总线喂给Windows NT系统上运行的Conductor应用软件，最终变成流程图、趋势图和报警列表。反过来，操作员在屏幕上点击的按钮、输入的设定值，也由Conductor软件打包，通过PCI总线发给SDCS-CON-1​ 板，由它转换成INFI-NET网络能识别的指令，发送到指定的过程控制单元去执行。没有这块SDCS-CON-1​ 接口板，操作员站就成了一台“聋哑”的普通电脑，既“听不到”现场的任何声音，也“指挥不动”现场的任何设备。因此，在Symphony系统中，每一台需要与INFI-NET控制网直接对话的Conductor站，都必须配备一块SDCS-CON-1，它是整个监控层得以成立的硬件基石。
