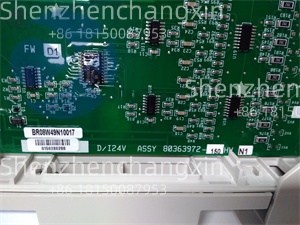

MC-PDIY22 用于燃机/汽机启停、保护逻辑的DI模块

描述

MC-PDIY22 80363972-150技术规格

产品型号：MC-PDIY22 80363972-150

制造商：GE（通用电气，美国）

产品类型：32通道数字量输入模块（Digital Input Module）

所属系统：Mark VIe Turbine Control System

通道数量：32个独立数字输入通道

输入信号类型：

干接点（Dry Contact）：开关、按钮、继电器触点

湿接点（Wet Contact）：24–125 VDC（可配置阈值）

输入电压范围：24–125 VDC（典型工业控制电压）

逻辑识别：支持正逻辑/负逻辑配置

响应时间：<5 ms（从信号变化到模块状态更新）

滤波时间：可配置（1–100 ms，用于消除抖动）

信号隔离：通道组间光电隔离，隔离电压≥1500 VAC

输入保护：过压、反接、浪涌保护

自诊断功能：实时监测输入短路、开路、过压、模块硬件故障

通信接口：通过VME背板总线与主控制器（TCEA/TXNA）通信

电源：+5 VDC（由机架背板供电，功耗约4.5 W）

冗余支持：支持TMR（三重冗余）架构，三套系统独立采集、表决

安装方式：19英寸标准机架，插槽式安装（兼容IS200/IS210系列机箱）

工作温度：0°C至+60°C

存储温度：-40°C至+85°C

相对湿度：5%至95%RH（无冷凝）

尺寸（宽×高×深）：标准VME 6U模块（约233×280 mm）

重量：约2.0 kg

MC-PDIY22 80363972-150产品概述

老铁们，咱今天聊的这个MC-PDIY22 80363972-150，那可是GE Mark VIe控制系统的“哨兵”！你别看它就一块电路板，插在机柜里不声不响，但它干的可是监控燃机/汽机所有开关状态这种要命的活儿。一句话：它就是控制系统的“耳朵”，负责把现场的紧急停机按钮、润滑油压力开关、盘车装置限位、发电机断路器状态等32个关键开关量信号，精准地采集回来，送到主控CPU做判断。

这货是Mark VIe系统中专门用于高速数字量输入的核心模块，通常一个电厂里得用好几块。比如一台F级燃机，光是保护相关的开关量就有上百个，还有启停逻辑、辅助系统状态……全靠MC-PDIY22这类DI模块来采集。

它最大的特点就是高速、可靠、防抖动。响应时间<5ms，意味着一个急停按钮按下，系统瞬间就能感知。可配置的输入滤波（1–100ms）能有效消除机械开关的“抖动”，防止误报。支持干接点和湿接点，适应各种现场设备。

再加上Mark VIe系统的TMR（三重冗余）架构，三套控制器同时采集、投票表决，确保关键信号（如“紧急停机”）不会因单点故障而丢失。支持热插拔，坏了直接带电换，不用停机，这对连续运行的电厂来说太重要了。

这模块不是通用DI，而是GE专门为燃机、汽轮机控制场景定制的。从抗EMI设计到宽电压输入范围，全都为高可靠性而生。你想想，一个“润滑油压力低”信号没采到，保护系统就可能拒动，机组就得严重损坏。MC-PDIY22 80363972-150就是干这个的——让每一个开关信号都准确无误地传回，让机组安全运行。

主要特点和优势

MC-PDIY22 80363972-150的优势，全在“快”和“稳”上。第一，超快响应速度。<5ms的响应时间，确保紧急信号（如急停、跳机）能被第一时间捕捉，为保护系统争取宝贵时间。

第二，32通道高密度设计。一个模块搞定32路DI，节省机架槽位，系统更简洁。

第三，灵活输入类型。支持干接点和24–125VDC湿接点，无需外接继电器或信号转换器，直接接入现场设备。

第四，强大的抗干扰能力。通道组间光电隔离，耐压≥1500VAC，有效防止地环路干扰和浪涌损坏，特别适合变频器、大功率电机附近。

第五，TMR冗余支持。三套MC-PDIY22模块同时工作，数据表决，即使一个模块故障或信号异常，系统仍能正确判断设备状态。

第六，支持热插拔与自诊断。带电更换不中断系统，自诊断实时监测通道健康，故障一目了然。

The MC-PDIY22 80363972-150 is a high-speed,32-channel digital input module engineered for GE’s Mark VIe turbine control systems.It captures critical discrete signals—such as emergency stops,limit switches,and relay statuses—from gas and steam turbines with a response time of less than 5 ms.Designed for mission-critical applications,it supports both dry and wet contacts(24–125 VDC),features channel-group optical isolation,and integrates seamlessly into the TMR(Triple Modular Redundant)architecture.With hot-swap capability and continuous self-diagnostics,the MC-PDIY22 ensures uninterrupted monitoring and rapid fault detection in power plants and industrial facilities.This module is not just an I/O card—it’s the vigilant guardian of turbine safety,ensuring that every switch closure is detected and acted upon with absolute reliability.

应用领域

MC-PDIY22 80363972-150的主战场就是大型燃气轮机和汽轮机的启停与保护系统。你去一个9F级燃机电厂，打开Mark VIe机柜，里面肯定有好几块这货。它负责采集透平框架门限位、润滑油压力开关、液压油压力低、发电机断路器位置、盘车装置状态、燃料关断阀位置等所有关键开关量。

在联合循环电站、热电联产项目、海上石油平台的航改型燃机，它同样是安全系统的核心。只要是GE Mark VIe系统在跑的地方，MC-PDIY22就是连接“现场开关”和“控制大脑”的关键纽带，确保每一个状态变化都被准确记录。

选型指南/购买建议

选MC-PDIY22 80363972-150，你得先搞清楚几个事儿。第一，你的系统是不是Mark VIe？这模块是专用的，Mark V或其它系统用不了。第二，是不是需要32通道？别和16通道型号搞混。第三，机架是不是支持TMR和热插拔？得是标准IS200机箱。第四，固件和软件版本对不对？新旧模块可能有兼容性问题。最后，绝对别买二手拆机件！这种关键模块一旦出问题，就是重大事故。记住，MC-PDIY22是机组安全的“哨兵”，原厂正品是底线。

客户案例分享/成功应用解析

某9E燃机电厂大修后启动，发现“盘车装置已脱开”信号未返回，机组无法点火。排查发现一块MC-PDIY22的通道18输入开路。更换全新原厂MC-PDIY22后，信号正常，机组顺利启动。客户说：“这种DI模块平时不起眼，但一个信号不到位，整个流程就卡住。原厂件稳定性就是不一样。”
