Metso A413125 Ver.07模块故障诊断与解决方案

Metso A413125 Ver.07 AIU8 01：这是美卓Damatic XD DCS系统的”信号采集专家”——8通道模拟量输入单元！专门接收现场4-20mA信号，精度高，隔离强，把温度、压力、流量等工艺参数稳稳送进DCS。模块化设计，维护方便，是流程行业自动化的可靠选择。原厂品质，久经考验，搞过程控制，用这个模块准没错！
输入通道：8路隔离
信号类型：4-20mA
精度等级：±0.1%
工作温度：0-60°C
立即询价
分类： 标签：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述


Metso A413125 Ver.07 AIU8 01技术规格​​

产品型号：Metso A413125 Ver.07 AIU8 01

制造商：Metso（美卓自动化，现属于维美德集团）

产品类型：模拟量输入单元（DCS组件）

输入通道：8路差分输入

信号类型：4-20mA

最大负载：750Ω

精度：±0.1%of span

分辨率：16位

更新速率：100ms/所有通道

通道隔离：500V AC

共模抑制：>120dB

供电电源：通过背板5V DC

功耗：1.8W

工作温度：0°C至+60°C

存储温度：-40°C至+85°C

安装方式：Damatic XD系统机架安装

重量：0.35kg

​​Metso A413125 Ver.07 AIU8 01产品概述​​

说到这​​Metso A413125 Ver.07 AIU8 01​​，在流程工业DCS圈子里可是个”老熟人”。它是美卓自动化（现属维美德）Damatic XD分布式控制系统（DCS）中的一款8通道模拟量输入模块。在造纸、化工、矿山等流程行业的生产现场，有大量的变送器（压力、温度、流量等）输出标准的4-20mA信号，而​​Metso A413125 Ver.07 AIU8 01​​就是专门负责采集这些信号，并将其高精度地转换成数字量，供DCS控制器进行逻辑运算和过程控制。

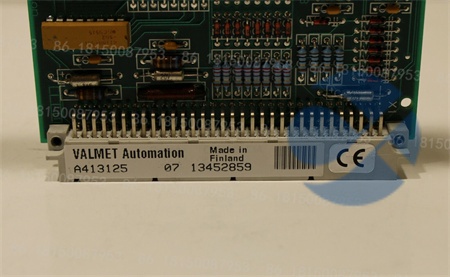

这款​​Metso A413125 Ver.07 AIU8 01​​模块是Damatic XD系统I/O单元的重要组成部分，采用模块化设计，可以灵活配置在相应的机架中。”Ver.07″代表了硬件的版本号，在选择备件时需要特别注意。每个通道都具有电气隔离，能有效防止现场干扰信号串入系统，保证测量的准确性和系统的稳定性。在要求高可靠性的流程控制中，​​Metso A413125 Ver.07 AIU8 01​​以其稳定的性能，成为连接现场仪表与DCS大脑的可靠桥梁。

​​主要特点和优势​​

这​​Metso A413125 Ver.07 AIU8 01​​的优势，首先体现在其高精度和高可靠性上。±0.1%的精度和16位的分辨率，确保了过程变量的细微变化也能被准确捕捉，为先进控制策略（如APC）提供了高质量的数据基础。其出色的可靠性设计，平均无故障时间（MTBF）长，能够满足流程工业连续生产的要求。

强大的抗干扰能力是其另一大亮点。500V AC的通道间隔离和大于120dB的共模抑制比（CMRR），意味着它能够有效抵抗工业现场常见的共模电压和电磁干扰（EMI），确保信号采集的”纯净度”。这对于信号电缆较长、电气环境复杂的工厂尤为重要，能显著提高系统的稳定性。

模块化与易维护性设计值得称道。作为Damatic XD系统的标准组件，其插拔式设计使得安装和维护非常方便。支持带电插拔（热插拔）功能，允许在系统不停车的情况下更换故障模块，极大提高了系统的可用性。模块本身具有完善的诊断功能，能够检测断线、超量程等故障，并通过系统软件报警，便于快速定位问题。

The Metso A413125 Ver.07 AIU8 01 is an 8-channel analog input unit designed for the Damatic XD DCS platform.It provides high-precision acquisition of standard 4-20mA signals from field transmitters,serving as a critical interface between the process and the control system.With high accuracy(±0.1%),16-bit resolution,and individual channel isolation(500V AC),it ensures reliable and noise-immune signal conversion,which is essential for precise process control in demanding industrial environments.

Key advantages include its high channel density in a compact module,excellent noise immunity due to high common-mode rejection,and hot-swappable design.The latter feature allows for module replacement without shutting down the system,significantly enhancing operational availability.Integrated diagnostics capabilities enable quick detection of field wiring issues(e.g.,wire break).These features make the A413125 Ver.07 AIU8 01 a dependable component within the Damatic XD system for continuous process industries like pulp&paper,chemicals,and minerals processing,contributing to stable and efficient plant operation.

​​应用领域​​

这​​Metso A413125 Ver.07 AIU8 01​​模拟量输入单元，是美卓DCS传统优势领域的”核心部件”。在制浆造纸行业，它广泛应用于从备料、制浆、造纸到涂布完成的整个生产线，采集蒸煮锅压力、纸机网部浆料浓度、烘缸温度等成千上万个关键模拟量信号。在矿山冶金行业，用于破碎、磨矿、浮选、冶炼等过程的泵池液位、管道压力、反应槽温度等参数的监测。

在化工行业，​​Metso A413125 Ver.07 AIU8 01​​用于反应器温度压力、塔罐液位、物料流量等信号的采集。此外，在能源、水处理等使用美卓Damatic XD DCS的流程工业中，凡是需要高可靠性地采集多路标准电流信号的场合，都是​​Metso A413125 Ver.07 AIU8 01​​的用武之地。

​​选型指南/购买建议​​

在选择​​Metso A413125 Ver.07 AIU8 01​​时，首要任务是确认您的DCS系统是美卓的Damatic XD系列，并核对现有故障模块或设计图纸上的型号和版本号（Ver.07）必须完全一致。需要确认现场信号是4-20mA类型，并且总通道需求在8路以内。如果是用于系统扩展，还需确认机架上是否有空余槽位以及电源容量是否足够。强烈建议通过正规渠道采购，确保与现有系统的完美兼容性和长期运行的可靠性。

​​常见问题解答(FAQ)​​

问：AIU8 01模块某个通道读数不准如何排查？

答：对于​​Metso A413125 Ver.07 AIU8 01​​单个通道问题，可先通过交换通道接线的方式，判断是模块通道故障还是现场信号问题。同时检查端子接线是否牢固。还可以在系统诊断画面查看该通道状态。

问：模块支持热插拔吗？

答：是的，​​Metso A413125 Ver.07 AIU8 01​​通常支持热插拔。但操作需严格遵循安全规程：先在工程师站上将模块设置为”维修”状态，然后按下解锁按钮，平稳拔出。安装新模块后，系统会自动识别并恢复。

问：版本号”Ver.07″很重要吗？

答：非常重要。不同硬件版本的模块在电气特性、固件上可能有细微差异，可能无法完全兼容或需要不同的软件驱动。替换时务必保证版本号一致。

​​客户案例分享/成功应用解析​​

某大型文化纸厂的美卓Damatic XD DCS系统中，一个负责采集纸机烘干部多路蒸汽压力信号的​​Metso A413125 Ver.07 AIU8 01​​模块发生故障，导致部分温度控制回路失效，威胁纸张质量。维护人员利用备件，按照热插拔规程，在不停车的情况下迅速完成了模块更换。新模块上电后即被系统自动识别并投入运行，所有压力信号恢复正常，控制回路迅速恢复稳定，有效避免了因停车造成的巨大产量损失和经济损失，展现了​​Metso A413125 Ver.07 AIU8 01​​模块维护的便捷性和系统的高可用性。

​​相关产品​​

​​Metso A413126​​：模拟量输出（AO）模块。

​​Metso A413124​​：数字量输入（DI）模块。

​​Metso A413127​​：数字量输出（DO）模块。

​​Metso A4131xx​​：Damatic XD系统其他I/O模块。

​​Metso A4120xx​​：Damatic XD系统控制器模块。

​​Metso A4150xx​​：Damatic XD系统电源模块。

​​Metso A4110xx​​：Damatic XD系统机架单元。

​​安装与维护​​

安装前准备:在安装​​Metso A413125 Ver.07 AIU8 01​​模块前，即使支持热插拔，也建议在工程师站上将该模块置于”维修”模式。确认模块版本号正确。检查模块接口和背板连接器是否清洁、无损伤。操作人员应消除静电。

维护建议:对​​Metso A413125 Ver.07 AIU8 01​​的维护，重点是预防性检查。定期检查DCS机柜环境，确保温度、湿度在要求范围内。定期对重要回路的测量精度进行在线比对或离线校验。利用系统的诊断功能，定期查看模块和通道的健康状态。保持备件库存，以备急用。

​​产品保障​​

我们承诺所供应的每一块​​Metso A413125 Ver.07 AIU8 01​​模拟量输入模块均为原厂正品，确保与Damatic XD系统的完美兼容性和卓越性能。深圳长欣可提供与美卓自动化产品相关的技术咨询。我们深知DCS系统备件对连续生产的重要性，因此致力于以正宗的产品和专业服务，成为您流程自动化系统的可靠后盾。

We at深圳长欣guarantee that every​​Metso A413125 Ver.07 AIU8 01​​analog input unit is a genuine Metso/Valmet product,ensuring full compatibility and reliable performance within the Damatic XD DCS.Our technical support can assist with product identification and compatibility verification.We understand the critical need for reliable I/O modules in process automation.By partnering with us,you gain a supplier dedicated to providing authentic components and expert service,helping to maximize the uptime and efficiency of your process operations.Your trust is our priority.
