产品详细说明
技术规格(典型值)
制造商：National Instruments(NI)
产品类型：电压输入模块/模拟量输入模块
系列：SCXI(Signal Conditioning eXtensions for Instrumentation)
通道数：32个差分通道
信号调理：专为毫伏、伏特和电流信号设计。
输入范围：可编程增益允许各种输入范围，通常从±100 mV（增益=100时）到±10 V（增益=1时）。
最大工作电压：±10 V(直流耦合)。输入保护高达±42 VDC(通电时)/±27 VDC(断电时)。
滤波器：跳线可选低通滤波器：4 Hz、10 kHz或全带宽。
采样率：
全带宽下高达240 kS/s（增益高达100）
10 kHz滤波器下6.6 kS/s
4 Hz滤波器下3 S/s
多路复用：所有32个通道都多路复用到一个软件可编程增益仪表放大器(PGIA)和一个跳线可选的低通滤波器。多路复用信号随后路由到控制DAQ设备的单个模拟输入通道。
冷端补偿：端子块上包含温度传感器，用于热电偶的冷端补偿。冷端参考可以与32个通道多路复用，也可以连接到单独的DAQ通道。
连接器：
前面：96针公头DIN C连接器
后面：50针公头排线连接器
兼容性：需配合SCXI机箱（例如SCXI-1000、SCXI-1001）使用。兼容各种NI MIO（多功能I/O）DAQ板卡（例如PC-LPM-16、Lab-LC、Lab-PC+、Lab-PC、Lab-NB）。请注意：较旧的MIO板卡可能仅支持单通道读取，不支持模块扫描。
端子块兼容性：可与多种SCXI端子块配合使用，包括SCXI-1300、SCXI-1303、SCXI-1308、BNC-2095、TC-2095、TBX-1303、TBX-96和SCXI-1310。
工作温度：0°C至50°C。
尺寸：大约1.2 x 6.8 x 8.0英寸。
状态：官方已由National Instruments淘汰/停产，但仍可通过第三方分销商和维修中心购买和维修。
产品概述

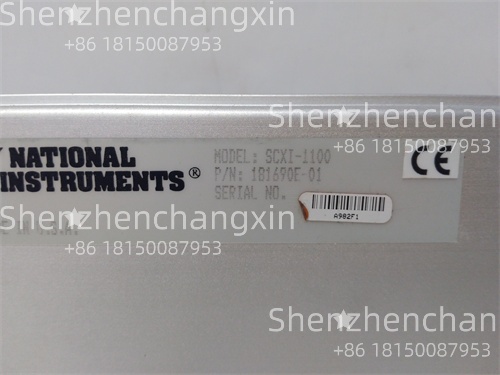

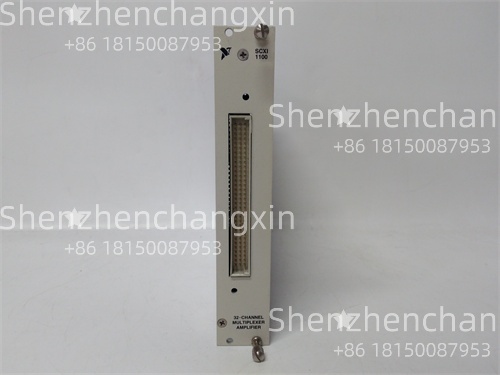

National Instruments SCXI-1100是构建可扩展、灵活数据采集系统的基石产品。在来自真实世界传感器（如热电偶、应变计、压力变送器等）的模拟信号被DAQ设备精确测量之前，通常需要进行信号调理。这包括放大、滤波和隔离等过程，以确保信号在DAQ设备的测量范围内且不受噪声干扰。
SCXI-1100通过在一个紧凑模块中提供32个差分输入通道来简化这一过程。差分输入对于在嘈杂工业环境中进行精确测量至关重要，因为它们有助于抑制共模噪声。该模块能够调理毫伏、伏特和电流信号，使其具有极高的通用性。
其关键特性之一是其多路复用能力：所有32个通道都通过一个放大器和一个滤波器进行路由。这使得连接的DAQ板卡上的一个通道就能从所有32个输入获取数据，从而有效扩展DAQ系统的总通道数。跳线可选的低通滤波器根据应用需求提供了灵活性，可去除不必要的高频噪声。对于使用热电偶进行温度测量，集成的冷端补偿功能确保了准确性。
虽然SCXI-1100本身不执行模数转换，但它能完美地为兼容的NI DAQ设备准备信号，使其成为高通道数、低速应用的经济型解决方案。
主要特点和优势
National Instruments SCXI-1100为数据采集提供了显著优势：
高通道密度：在单个模块中提供32个差分输入通道，非常适合需要以紧凑外形尺寸进行多通道同步测量的应用。
经济高效的信号调理：为各种模拟信号（毫伏、伏特、电流）的调理提供经济型解决方案。
可编程增益：允许用户放大微小信号，以优化DAQ设备输入范围的分辨率和精度。
可选低通滤波：跳线可选滤波器（4 Hz、10 kHz或全带宽）有助于从测量中消除不必要的高频噪声，从而提高信号质量。
差分输入：对于在嘈杂环境中进行精确测量至关重要，因为它们能有效抑制共模电压干扰。
热电偶支持：包含集成的冷端补偿，可精确测量热电偶温度。
模块化和可扩展性：作为SCXI系统的一部分，它可安装在SCXI机箱中，用户可以通过添加更多模块轻松扩展其测量能力。
广泛的端子块兼容性：可与各种NI端子块配合使用，为不同传感器类型和接线需求提供灵活的连接选项。
应用领域
National Instruments SCXI-1100因其在数据采集中广泛的通用性而被应用于各个行业：
通用数据采集：适用于实验室、研究和工业环境中从大量传感器采集数据。
过程监测：监测制造工厂、化学生产过程和HVAC系统中的温度、压力、流量以及其他模拟参数。
产品测试：用于研发和质量控制，测试组件、产品和系统，需要同时采集多个模拟信号的场合。
环境监测：收集来自各种环境传感器的数据，例如用于天气、水质或空气污染的传感器。
教育实验室：为学生学习信号调理和数据采集原理提供灵活全面的平台。
结构健康监测：测量桥梁或建筑物等大型结构中众多传感器的应变、位移和振动。
汽车测试：在车辆开发和测试中获取来自各种传感器的数据，包括发动机参数、悬架数据和驾驶室条件。
安装与维护
安装前准备
安装National Instruments SCXI-1100涉及将其插入SCXI机箱并连接到兼容的DAQ设备和传感器：
安全第一：在处理任何模块或接线之前，务必确保SCXI机箱以及主机/DAQ系统的电源已完全关闭并安全断电（挂牌/锁定）。
查阅手册：始终查阅官方NI SCXI-1100用户手册和SCXI机箱用户手册，获取详细的、针对特定型号的说明和安全指南。
静电防护：处理模块时，请采取适当的静电放电(ESD)防护措施（例如，防静电腕带、接地垫），以防止损坏敏感的电子元件。
机箱插槽：选择SCXI机箱中可用的插槽。轻轻地将SCXI-1100模块滑入插槽，直到完全就位并固定。
端子块：将适当的SCXI端子块（例如SCXI-1300、SCXI-1303）连接到SCXI-1100模块的前面。
跳线配置：根据您的具体应用和所需的滤波（4 Hz、10 kHz或全带宽），按照其用户手册中的说明配置SCXI-1100模块上的跳线。
布线：将传感器连接到端子块。对于热电偶测量，请确保正确的冷端补偿连接。使用指定的电缆将SCXI机箱连接到兼容的NI DAQ设备。
软件安装：在系统通电之前，在您的主机上安装必要的NI-DAQmx驱动软件和任何应用程序开发环境（如LabVIEW或Measurement Studio）。
维护建议
National Instruments SCXI-1100是一款坚固耐用的模块，专为工业用途设计，日常维护需求极少。关键注意事项包括：
环境控制：确保SCXI机箱及周围环境清洁、干燥，并在规定的工作温度（0°C至50°C）和湿度范围内。机箱内适当的气流对于防止过热至关重要。
目视检查：定期检查模块、端子块和电缆是否有任何物理损坏、连接松动或腐蚀迹象。确保所有连接牢固。
系统诊断：利用NI-DAQmx软件和LabVIEW（或您选择的开发环境）来监测SCXI系统的状态和性能。虽然SCXI-1100本身没有广泛的板载诊断功能，但整个系统软件可以帮助识别问题。
校准：对于需要高精度的应用，建议定期对SCXI-1100模块进行校准。请参阅NI的校准程序和推荐的校准间隔（通常每年或每两年）。
固件/驱动更新：按照National Instruments的建议，保持您的NI-DAQmx驱动程序和任何相关固件处于最新状态。这些更新可以提供性能改进、错误修复或新功能。
端子块维护：保持端子块连接清洁，无碎屑。如果使用螺丝端子，请确保螺丝拧紧适当，以防止间歇性连接。
