产品详细说明
技术规格(典型值)
制造商：National Instruments(NI)
产品类型：通用继电器开关模块
系列：SCXI(Signal Conditioning eXtensions for Instrumentation)
通道数：16个独立通道
继电器类型：SPDT（单刀双掷，Form C）机电式锁存继电器。
锁存继电器：即使控制电源移除后，也能保持其状态（开或关），这在电源效率和状态保持方面具有优势。
开关能力：
2 A 250 Vrms
2 A 30 VDC
最大开关速率：高达50次操作/秒（适用于低负载）。
导通电阻：极低（通常为75 mΩ），最大限度地减少信号通过继电器的损耗。
热电势：低（通常为3µV），确保信号路径中不产生不必要的电压。
触点到线圈隔离：250 Vrms，提供控制电路与被切换信号之间良好的电气隔离。
继电器吸合和释放时间：10毫秒。
连接器：
前面：96针公头DIN C连接器（用于连接到端子块）
后面：用于与DAQ设备或开关控制器进行SCXI总线通信的专用连接器。
兼容性：
需配合SCXI机箱（例如SCXI-1000、SCXI-1001）使用。
兼容各种NI DAQ板卡（例如MIO-16、Lab-NB、Lab-PC、Lab-PC+、Lab-LC、PC-LPM-16、DIO-24、DIO-32F、DIO-96板卡）。
可通过专用NI开关控制器（例如PXI-4021、PCI-4021）或数字万用表（例如NI 4070/4060）进行控制，需要使用特定电缆组件。
端子块兼容性：最常与SCXI-1324端子块一起使用。
软件兼容性：完全可由软件编程，通过NI-SWITCH驱动软件控制，该软件可与NI LabVIEW、LabWindows/CVI、Measurement Studio以及其他编程环境（例如Visual Basic、C/C++）无缝集成。
工作温度：0°C至50°C。
尺寸：大约17.2 x 20.3 x 3.0厘米(6.8 x 8.0 x 1.2英寸)。
状态：官方已由National Instruments淘汰/停产，但仍可通过第三方分销商和维修中心购买和维修。
产品概览

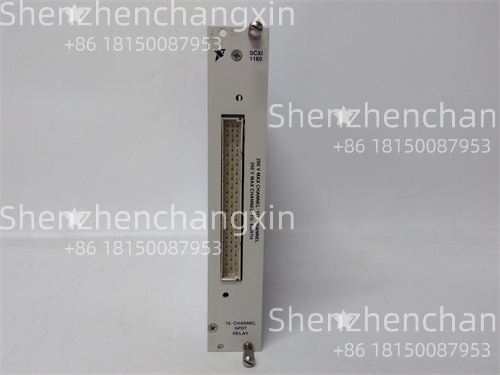

National Instruments SCXI-1160是构建灵活、可重配置的测试测量系统的基本组成部分。在许多自动化测试应用中，需要将单个测量仪器（如DAQ设备或数字万用表）连接到多个测试点，或将不同信号路由到单个输入。这时，像SCXI-1160这样的开关模块就变得不可或缺。
SCXI-1160具有16个独立的SPDT锁存继电器，提供了卓越的灵活性。每个继电器有三个端子：常开(NO)、常闭(NC)和公共(COM)。这允许用户将单个信号切换到两条路径之一，或在两个不同信号之间进行选择以连接到公共输出。继电器的锁存特性意味着即使电源暂时中断，它们也能保持其状态，这对于维持测试配置至关重要。
该模块擅长处理中等电平信号，使其适用于工业和实验室环境中广泛的通用开关应用。其低导通电阻和最小热电势确保了信号完整性，这对于精确测量至关重要。作为SCXI系统的一部分，SCXI-1160可无缝集成到SCXI机箱中，如果需要管理大量信号，可以通过添加更多模块进行模块化扩展。它通过NI强大的软件工具进行控制，为配置和管理开关操作提供了统一高效的用户体验。
主要特点和优势
National Instruments SCXI-1160为信号路由和控制提供了多项重要特点和优势：
16个独立SPDT锁存继电器：提供高密度开关能力，允许您将一个公共点连接到两个其他点之一，并独立控制16个不同通道。
通用开关：功能多样，适用于在各种应用中路由各种中等电平信号（高达2A 250Vrms/30VDC）。
低导通电阻和热电势：最大限度地减少信号衰减和测量误差，确保高信号完整性。
锁存继电器：无需持续供电即可保持其最后状态，从而提高电源效率和系统可靠性，尤其是在电源波动期间。
高开关速度：高达每秒50次操作，实现快速重新配置，适用于动态测试和自动化序列。
模块化和可扩展性：作为SCXI系统的一部分，它可安装在SCXI机箱中，通过添加更多模块轻松扩展开关能力。多个SCXI-1160可以协同工作，控制数千个信号。
软件可编程：完全由NI-SWITCH驱动软件控制，可与LabVIEW等流行的NI软件环境无缝集成，简化了设置和自动化。
坚固的工业设计：专为在严苛的工业和实验室环境中可靠运行而制造。
应用领域
National Instruments SCXI-1160因其在信号路由和控制方面的多功能性而被广泛应用于各个行业：
自动化测试设备(ATE)：对于将各种被测设备(DUT)连接到数量有限的测试仪器，并实现测量过程自动化至关重要。
数据采集系统扩展：用于将不同的传感器信号切换到数量有限的DAQ输入通道，允许单个DAQ设备监测更大数量的物理点。
工业过程控制：用于路由控制信号或监控工业过程中的各个点，允许单个控制器管理多个组件。
生产测试：在生产线上，它可以切换不同的测试例程或将各种测试夹具连接到中央测试系统。
实验室实验：非常适合需要灵活信号路由的各种实验设置的研究开发实验室。
故障模拟和诊断：可通过切换信号的通断来模拟或注入系统故障，有助于诊断测试。
继电器矩阵/多路复用器构建：用户可以组合多个SCXI-1160来创建更大的自定义继电器矩阵或多路复用器，以满足复杂的开关需求。
安装与维护
安装前准备
安装National Instruments SCXI-1160涉及将其集成到SCXI机箱并连接到您的测试设置：
安全第一：在处理任何模块或接线之前，务必确保SCXI机箱以及主机/DAQ系统的电源已完全关闭并安全断电（遵循挂牌/锁定程序）。
查阅手册：始终查阅官方NI SCXI-1160用户手册和SCXI机箱用户手册，获取详细的、针对特定型号的说明、接线图和安全指南。
静电防护：处理模块时，请采取适当的静电放电(ESD)防护措施（例如，防静电腕带、接地垫），以防止损坏敏感的电子元件。
机箱插槽：选择SCXI机箱中可用的插槽。轻轻地将SCXI-1160模块滑入插槽，直到完全就位并固定。
端子块：连接适当的SCXI端子块，通常是SCXI-1324，到SCXI-1160模块的前面。该端子块提供螺钉端子，用于连接您的信号。
跳线配置：SCXI-1160有五个跳线，可能需要根据您的控制方式（例如，链接到DIO板或MIO板，上拉电阻）进行配置。查阅手册以获取正确设置。
布线：将信号连接到端子块。确保连接牢固且极性正确。使用指定的电缆将SCXI机箱连接到兼容的NI DAQ设备或开关控制器。
软件安装：在系统通电之前，在您的主机上安装必要的NI-SWITCH驱动软件和任何应用程序开发环境（如LabVIEW或Measurement Studio）。
维护建议
National Instruments SCXI-1160是一款坚固耐用的模块，专为可靠运行而设计，日常维护需求极少。关键注意事项包括：
环境控制：确保SCXI机箱及周围环境清洁、干燥，并在规定的工作温度（0°C至50°C）和湿度范围内。机箱内适当的气流对于防止过热至关重要。
目视检查：定期检查模块、端子块和电缆是否有任何物理损坏、连接松动或腐蚀迹象。确保所有连接牢固。
继电器生命周期：尽管锁存继电器通常比非锁存继电器具有更长的机械寿命，但所有机电继电器都有有限的操作次数。如果您的应用涉及极其频繁的开关操作，请考虑继电器的指定机械和电气生命周期（例如，1000万次机械操作，满载时10万次操作）。
系统诊断：利用NI-SWITCH软件和LabVIEW（或您选择的开发环境）来监测开关模块的状态。虽然SCXI-1160本身没有针对继电器健康状况的广泛板载诊断功能，但软件可以确认每个继电器的状态。
固件/驱动更新：按照National Instruments的建议，保持您的NI-SWITCH驱动程序和任何相关固件处于最新状态。这些更新可以提供性能改进、错误修复或新功能。
端子块维护：保持端子块连接清洁，无碎屑。确保螺钉拧紧适当，以防止间歇性连接。
