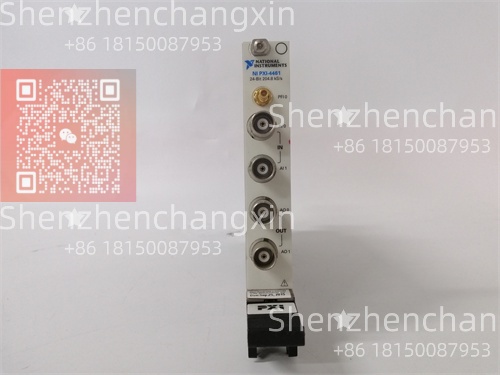

NI PXI-4461 186900T-11L | PXI平台声音与振动测量卡 – 深圳长欣自动化设备有限公司

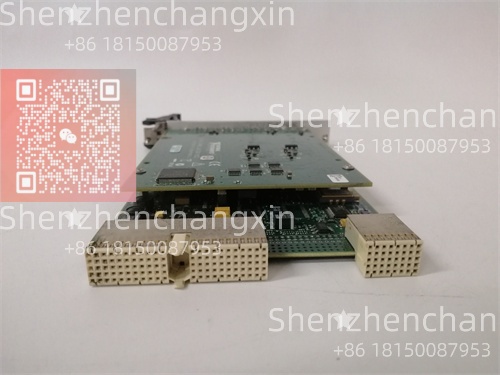

描述

产品概述

在高端研发、产品验证和预测性维护领域，对声音、振动等动态信号的精确测量是洞察物理现象、诊断设备状态的关键。NI PXI-4461(186900T-11L)正是为此类应用而生的测量仪器级数据采集卡。它并非通用的多功能I/O卡，而是一个针对动态信号分析(DSA)优化设计的专用模块。其核心使命是以极高的保真度捕获从直流到百kHz频率范围的微小信号变化，将物理世界的振动、声压信号转换为可供分析的数字数据。它的设计理念融合了“高精度”、“低噪声”和“易用性”，直接面向对信号完整性有苛刻要求的工程师。

在系统架构中，PXI-4461通常作为NI PXI/PXIe平台的核心测量前端。它通过PXI总线与系统控制器高速通信，并通过NI-DAQmx驱动软件和LabVIEW、LabWindows/CVI或DIAdem等开发环境被调用。其最显著的特点在于集成了IEPE(集成电路压电，常称ICP)恒流源。这意味着工程师可以直接将绝大多数商用加速度计和传声器连接到模块的BNC接口上，模块会自动为传感器提供所需的恒流激励（通常为2mA或4mA），并完成信号的耦合与调理，省去了笨重且昂贵的外部信号调理器。在汽车NVH测试、航空航天结构模态分析、旋转机械状态监测以及音频设备测试中，NI PXI-4461提供的“开箱即用”的高质量信号，是获得可靠、可重复测试结果的基石。

技术规格

产品型号：PXI-4461(部件号：186900T-11L)

制造商：National Instruments(NI)

产品类型：动态信号采集模块

模拟输入通道：4路差分，同步采样

模拟输出通道：2路差分，同步更新

ADC/DAC分辨率：24位(Δ-Σ架构)

最大同步采样率：204.8 kS/s(每通道)

输入量程：±0.316 V，±1 V，±3.16 V，±10 V(峰值，软件可选)

动态范围：>110 dB(典型值)

IEPE激励电流：软件可选0 mA(关闭)，2 mA，或4 mA，每通道独立

抗混叠滤波器：内置模拟与数字滤波器

AC/DC耦合：软件可选，每通道独立

总线接口：PXI/CompactPCI，兼容PXIe混合插槽

兼容软件：NI-DAQmx驱动，LabVIEW，LabWindows/CVI，.NET等

主要特点和优势

NI PXI-4461的核心竞争力在于其为动态测量量身打造的“一体化”高精度信号链。其24位高分辨率Δ-ΣADC（模数转换器）能够分辨极其微小的信号变化，这对于捕获振动信号中的微弱高频成分或背景噪声中的特定谐波至关重要。高达110 dB以上的动态范围确保了在测量一个强信号（如设备基频振动）的同时，不会淹没微弱的边带或高频共振信号，这对于早期故障诊断（如轴承缺陷产生的微弱冲击）具有决定性意义。这种性能使得它从传统的16位或18位数据采集卡中脱颖而出，提供了接近专用分析仪的测量质量。

集成IEPE调理功能是其实用性的革命性提升。它不仅简化了接线和系统配置，更重要的是，它消除了长电缆传输中因使用外部调理器可能引入的额外噪声和接地环路问题。软件可选的激励电流和AC/DC耦合方式，使得同一模块可以灵活适配不同类型的IEPE传感器（如高灵敏度与低灵敏度加速度计），甚至可以直接测量电压信号。其同步采样能力保证了所有输入通道和输出通道在时间上完全对齐，这对于多通道相位分析（如传递函数测量、声学阵列分析）和闭环激励控制（如振动台控制）是绝对必要的。配合NI-DAQmx驱动软件，用户可以轻松配置复杂的多通道同步采集任务，并利用其强大的定时、触发和硬件时钟同步功能，构建大型分布式测量系统。

仪器级测量精度：24位Δ-ΣADC提供卓越的分辨率与动态范围，确保从微小振动到高声压级信号的精确捕获。

集成的IEPE传感器供电：内置可编程恒流源，直接支持主流加速度计和传声器，简化系统集成，提升信号质量。

完全同步的输入与输出：所有4路输入和2路输出共享精密的时钟和触发，保证多通道间严格的相位关系，适用于模态分析和闭环控制。

强大的软件生态系统：无缝集成NI-DAQmx驱动与LabVIEW等平台，提供从底层驱动到高级分析工具的完整工作流。

Technical Overview(English):

The NI PXI-4461(186900T-11L)is a high-performance Dynamic Signal Acquisition(DSA)module engineered for precision measurement of acoustic,vibration,and other dynamic phenomena.It integrates four synchronized analog input channels and two analog output channels,built around high-resolution 24-bit delta-sigma analog-to-digital converters(ADCs).A standout feature is its integrated IEPE(Integrated Electronics Piezo-Electric)signal conditioning,providing software-selectable constant current excitation(0/2/4 mA)for each input channel.This allows direct connection of IEPE-compatible transducers like accelerometers and microphones without external signal conditioners,streamlining system setup and improving signal integrity.

The module is optimized for dynamic measurements with a high dynamic range(typically>110 dB)and a maximum sampling rate of 204.8 kS/s per channel,enabling accurate capture of signals with frequency content up to the audio range and beyond.The delta-sigma architecture includes built-in anti-aliasing filtering.All input and output channels are synchronized to a single high-stability timebase,which is critical for applications requiring precise phase relationships between channels,such as frequency response function(FRF)measurement,operating deflection shape(ODS)analysis,and multi-channel audio testing.Controlled via the robust NI-DAQmx driver software,it offers seamless integration into automated test systems developed in LabVIEW,LabWindows/CVI,or other programming environments,making it a cornerstone for NVH,structural test,and predictive maintenance applications.

应用领域

NI PXI-4461的应用几乎覆盖了所有需要精确、多通道动态信号采集的工程测试领域。其高精度和集成化特性使其成为构建自动化测试系统的理想选择。在汽车行业，它是进行整车或零部件噪声、振动与声振粗糙度测试的利器，用于评估发动机噪音、路面噪声、异响诊断等，帮助工程师优化乘坐舒适性。在航空航天与国防领域，它被用于飞机结构的地面振动试验(GVT)和模态分析，以验证模型的准确性并探测潜在的共振点。

具体应用场景包括：

噪声、振动与声振粗糙度测试：汽车、家电、工业设备的声学品质评估与故障诊断。

结构动力学测试：机械结构、桥梁、建筑物的模态分析、工作变形分析和频率响应测试。

旋转机械状态监测与预测性维护：采集齿轮箱、轴承、涡轮机的高频振动信号，用于频谱分析与早期故障检测。

音频测试与分析：扬声器、麦克风、消费电子产品的声学性能测试。

闭环振动控制：作为多通道振动台或激振器控制系统的前端信号采集与生成单元。

集成与配置要点

集成NI PXI-4461的核心是软件配置而非复杂的硬件跳线。首要步骤是在装有NI-DAQmx驱动的PC上，通过Measurement&Automation Explorer(MAX)工具识别和配置该模块。在MAX中，可以为每个输入通道独立设置关键参数，其中最重要的是IEPE激励电流的选择：必须与所连接的传感器规格严格匹配（通常为2mA或4mA），不匹配可能导致传感器无法正常工作或信号失真。其次是输入量程的设置，应略大于预计的信号最大幅值，以充分利用ADC的动态范围，避免信号削波或分辨率损失。

在实际测量中，接地与屏蔽是保证信号质量的生命线。虽然模块本身提供差分输入以抑制共模噪声，但必须正确连接传感器的屏蔽线。通常，传感器外壳或屏蔽层应单点接地，避免形成接地回路。对于多模块同步的大型系统，必须利用PXI背板的PXI触发总线(PXI Trigger Lines)和10 MHz参考时钟(PXI_CLK10)来实现精确的跨模块同步，确保所有通道的采样时钟同源。在LabVIEW等开发环境中，应使用NI-DAQmx提供的多设备同步VI（如“共享时钟”和“启动触发”任务属性）来轻松实现这一复杂功能。对于需要长时间记录高频数据的应用，需合理规划PXI总线带宽和硬盘写入速度，或启用板载FIFO(先入先出缓冲区)以确保数据不丢失。

驱动与配置软件：使用NI Measurement&Automation Explorer(MAX)进行硬件识别、自检与基础参数（IEPE电流、量程、耦合）配置。

IEPE电流匹配：根据传感器数据手册，在MAX或DAQmx程序中为每个通道正确设置激励电流（通常2mA或4mA）。

量程优化：根据被测信号幅值，选择合适的输入量程（如±1V或±10V），以最大化信噪比。

多设备同步：构建多机箱或多模块系统时，必须使用PXI背板的触发线和参考时钟进行硬件级同步。

信号连接与接地：使用高质量同轴电缆（如BNC），确保传感器屏蔽层正确单点接地，抑制噪声。

生命周期与采购建议

NI PXI-4461(186900T-11L)目前处于成熟期至停产过渡期。作为NI PXI动态信号采集产品线中一款非常经典且成功的型号，它已在市场上服役多年，并建立了强大的用户基础和丰富的应用案例库。虽然NI可能已推出采样率更高、通道密度更大的新一代PXIe产品（如PXIe-446x系列），但PXI-4461的性能对于绝大多数声音与振动应用依然完全胜任，且其成本效益和软件兼容性极具吸引力。因此，当前市场对其需求主要来自于现有大型自动化测试系统的维护、扩展以及实验室固定测试台的备件替换。许多早期基于PXI平台构建的测试系统，其软件和机箱架构均围绕此类经典模块设计，持续采购同型号备件是维持系统稳定运行的最经济选择。

采购此类精密测量模块，需警惕翻新件或二手件的校准状态和性能漂移。动态信号采集模块的精度严重依赖于其内部ADC、放大器和基准源的性能。使用未经校准或校准过期多年的模块，其增益误差、偏置误差和频率响应特性可能已超出标称范围，导致测量数据系统性失真，使整个测试系统的可信度丧失。我们提供的每一块PXI-4461模块均为原装正品，来源可靠。我们强烈建议，在将模块集成到关键测试系统前，应根据测量要求的严谨性，考虑将其送至具备ISO/IEC 17025资质的实验室进行计量校准，以获得可追溯的校准证书，确保测量数据的权威性。我们可提供符合性验证服务，确保模块基本功能正常，并协助对接专业校准资源，为您的测量数据质量保驾护航。

Service Commitment(English):

The NI PXI-4461(186900T-11L)is a precision measurement instrument whose accuracy is paramount.While it may be in a mature phase of its lifecycle,its performance remains vital for countless installed test systems.We specialize in supplying fully tested,genuine NI hardware for legacy and active PXI systems.Every PXI-4461 module we offer is verified to be authentic National Instruments product,sourced from reliable channels.

Understanding the criticality of measurement integrity,we emphasize the importance of calibration.Precision analog circuitry can drift over time and with use.We recommend that for any application where data accuracy is essential,the module should undergo calibration at an accredited laboratory traceable to national standards(e.g.,ISO/IEC 17025).We can provide modules that have passed basic functionality verification,ensuring they are operational.Furthermore,we can assist customers in sourcing professional calibration services to obtain a valid calibration certificate,ensuring the module meets its original published specifications for gain,offset,frequency response,and IEPE current source accuracy.This commitment to measurement quality helps protect the validity of your test data and the investment in your overall test system.
