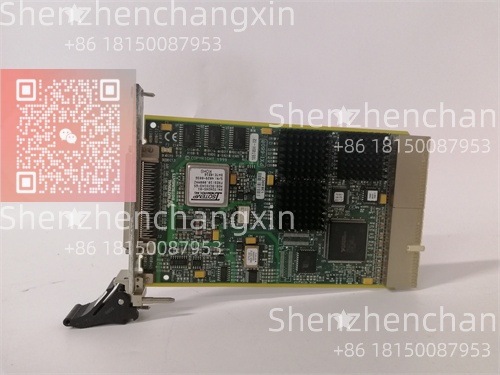

NI PXI-6608 | 32位8通道通用定时器/计数器模块（最高100 MHz输入）

描述

产品概述

在高速运动控制、精密转速测量或复杂事件同步场景中，微秒级的时间精度往往决定系统成败。NI PXI-6608（185745H-02） 正是为满足此类高要求而设计——它是 National Instruments PXI 平台中一款高性能8通道通用定时器/计数器(TIO)模块，基于 NI 的 STC2（System Timing Controller 2） 专用芯片架构，广泛应用于伺服电机反馈解码、旋转机械振动分析、粒子计数、激光脉冲测量及自动化测试设备(ATE)中的精密时序控制。其核心价值不仅在于高频率响应能力，更在于通过 NI-DAQmx 驱动与 LabVIEW 的深度集成，将复杂的定时逻辑转化为直观的图形化编程。

NI PXI-6608 的工程优势体现在其“多功能合一”与“硬件级确定性”。每通道可独立配置为8种工作模式之一，包括：正交编码器输入(支持X1/X2/X4倍频)、频率/周期测量、脉冲宽度测量、事件计数、PWM/脉冲序列生成、门控计数等。例如，在数控机床应用中，单块 PXI-6608 可同时解码3个轴的增量式编码器(A/B/Z信号)，并生成1路PWM控制冷却泵，剩余通道用于监测限位开关触发次数。所有操作由板载硬件状态机执行，不依赖主机CPU，确保微秒级响应且无软件抖动。对于需要多轴同步或纳秒级触发对齐的半导体测试系统而言，PXI-6608 是构建高确定性测控平台的理想选择。

主要特点和优势

✅ 8通道独立32位计数器：支持高达 4.3 GHz 计数值(32位无符号)

✅ 100 MHz 高速输入：可直接测量高频信号，无需外部分频

✅ 8种灵活工作模式：一卡覆盖编码器、测频、PWM、事件计数等需求

✅ 硬件定时引擎：操作由STC2芯片执行，确保微秒级确定性响应

✅ 无缝LabVIEW集成：通过 DAQ Assistant 快速配置，无需底层寄存器编程

The NI PXI-6608 (185745H-02) is a high-performance timing and counter module engineered for demanding test, measurement, and control applications. With eight independent 32-bit channels capable of 100 MHz input, it supports encoder decoding, frequency measurement, PWM generation, and event counting—all executed in hardware for deterministic, jitter-free operation. Fully integrated with NI-DAQmx and LabVIEW, the PXI-6608 accelerates development while delivering the precision required for motion control, rotating machinery analysis, and automated test systems in aerospace, automotive, and semiconductor industries.

应用领域

运动控制：伺服/步进电机编码器反馈解码(位置/速度闭环)

旋转机械监测：涡轮转速、齿轮啮合频率、不平衡振动相位分析

半导体测试：晶圆探针卡接触次数计数、激光脉冲宽度验证

汽车电子：ABS轮速传感器信号分析、ECU PWM输出测试

科研与教育：粒子探测器事件计数、物理实验精密时序控制

集成与配置要点

硬件连接：

使用 SHC68-68-EPM 屏蔽电缆连接 PXI-6608 与 TB-2680C 或 SCB-68A 端子块

编码器信号建议使用差分线路驱动器(如 AM26C32)提升抗噪能力

软件配置（LabVIEW/DAQmx）：

在 DAQ Assistant 中选择“Counter Input → Angular Position” 配置编码器

设置 Z-index 用于每圈位置校准

启用 Debouncing 滤除机械开关抖动(仅适用于低频DI)

同步扩展：

通过 PXI 触发总线(PXI_Trig)实现多模块同步采样

多块 PXI-6608 可共享同一外部时钟源，确保跨机箱时间对齐

注意事项：

输入信号电压不得超过 5.25 V，避免损坏前端电路

高频信号(>10 MHz)建议使用 50 Ω 终端匹配，防止反射

⚠️ 注意：PXI-6608 不提供隔离，若现场存在高共模电压，需外接光耦隔离模块(如 NI 9401 + 外部隔离器)。

生命周期与采购建议

NI PXI-6608（185745H-02） 目前处于成熟服役期（Mature Lifecycle）。尽管 NI 已推出更新的 PXIe-6614(PCIe接口，更高性能)，但 PXI-6608 因其稳定性和广泛的存量系统基础，仍在全球大量测试平台中服役。一块故障的计数器模块可能导致整套运动控制系统失效，因此储备经过功能验证的备件至关重要。

深圳长欣长期专注于 NI 高端测试测量设备供应。我们所供 PXI-6608 均来自科研机构退役设备或原厂库存，并在交付前完成：

8通道100 MHz 频率输入测试

正交编码器 X4 模式位置计数验证

PWM 输出精度与占空比稳定性检查

与 PXI-8106 控制器及 LabVIEW 2020+ 的兼容性确认

我们提供 12个月质保、快速物流及专业的 LabVIEW 配置支持，确保客户在维护或升级现有 NI 测试平台时无后顾之忧。

Shenzhen Changxin provides fully tested and verified NI PXI-6608 (185745H-02) counter/timer modules to sustain the precision timing backbone of your PXI systems. Each unit undergoes rigorous channel validation, high-frequency signal integrity checks, and software integration testing with standard NI controllers and LabVIEW. Sourced from reputable institutional assets or original stock, our inventory ensures authentic performance and compatibility. Backed by expert technical support, we deliver not just a spare module, but continued confidence in your mission-critical measurement and control applications.
