OMRON NX-OD4256 | 0.5A 晶体管输出模块

描述

产品概述

在现代自动化设备，特别是高速包装、装配和电子制造机械中，控制器的输出系统不仅需要可靠性，更需要密度和速度。当需要控制数十个甚至上百个气缸电磁阀、状态指示灯或小型继电器时，使用多个低密度输出模块会占用宝贵的控制柜空间，增加布线复杂性和成本。OMRON NX-OD4256​正是针对这一需求而生的解决方案。作为欧姆龙NX系列​输入/输出单元家族中的一员，它是一个高密度、高速晶体管输出模块。其“OD”代表晶体管输出，“4256”则暗示了其32点（4组x8点）的配置。这种高密度设计，使得单个模块就能处理一个复杂工站的大部分输出控制任务，极大地优化了控制柜的布局。

OMRON NX-OD4256​的设计核心是“在紧凑空间内实现卓越的开关性能”。它采用高性能的MOSFET作为开关元件，具有极短的开关时间（ON/OFF响应时间通常在微秒级），这使得它能够完美适应高速脉冲输出和PWM控制应用。模块采用漏型输出（公共端为负极），这是亚洲地区常见的标准，便于连接PLC标准电源系统。每个输出点都具备独立熔断保护​和LED状态指示。前者意味着当某一点因外部短路而损坏时，不会影响到同一模块上的其他点，这显著提升了系统的容错能力和可维护性。后者则让设备调试和故障诊断变得一目了然——技术人员可以直接通过模块上的LED灯阵，快速确认哪个输出点已被激活，哪个点可能存在外部线路问题。在欧姆龙Sysmac Studio​一体化开发环境中，NX-OD4256​可以像其他NX系列模块一样被轻松组态，其每个输出点都能被精确地映射到PLC的变量表中，实现高效的编程和控制。对于追求高速度、高可靠性和高集成度的OEM设备制造商而言，这块模块是构建其核心电控系统的重要基石。

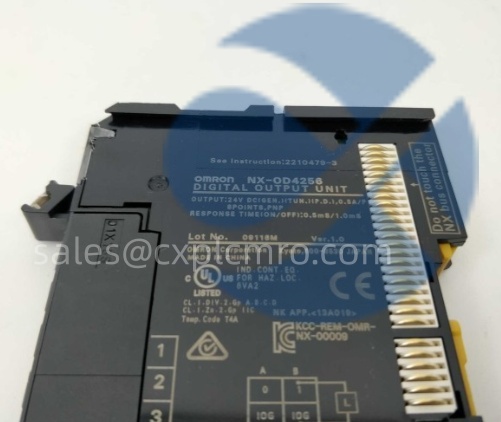

技术规格

型号：NX-OD4256

制造商：OMRON

产品类型：高密度晶体管输出模块

适用CPU单元：欧姆龙NX系列CPU单元

输出点数：32点

输出类型：晶体管，漏型(NPN)

额定负载电压：12-24 V DC(+10%/-15%)

最大负载电流：0.5 A/点

公共端配置：每8点一个公共端(共4个公共端)

最小负载电流：1 mA

残余电压：1.5 V最大(在0.5A时)

ON响应时间：0.1 ms最大

OFF响应时间：0.1 ms最大

保护功能：每点配备电子熔断保护；过流保护；电源反接保护

状态指示：每点配有LED指示灯(绿色，灯亮表示ON)

隔离方式：光电耦合器隔离(在内部电路和输出触点之间)

连接方式：可拆卸端子块(M3螺丝)

内部电流消耗：5 V DC:最大0.28 A

安装：安装在NX系列机架或扩展机架上

主要特点和优势

OMRON NX-OD4256​的核心优势在于其将高安装密度、卓越的开关性能、坚固的保护功能和便捷的诊断特性融为一体，为高速自动化应用提供了强大而可靠的输出解决方案。

首先，高密度与快速开关性能满足了紧凑型高速设备的需求。在仅36mm宽的模块宽度内集成32个独立输出点，其安装密度是传统16点或8点模块的两到四倍。这意味着在控制柜空间受限的现代机器中，可以使用更少的模块控制更多的点，不仅节省了空间，也减少了模块间内部总线通信的负荷，使系统架构更简洁。其微秒级的开关响应时间​至关重要。例如，在需要精确控制多个气缸顺序动作的高速装配线上，输出信号的延迟会导致节拍变慢或动作不协调。NX-OD4256​的快速响应确保了控制逻辑能够被精准、及时地执行到现场设备上，是保障高生产节拍的基础。其低残余电压特性也意味着在驱动负载时产生的热量更少，效率更高。

其次，强大的点级保护与诊断功能保障了系统可用性。最值得称道的特性之一是每点独立的电子熔断保护。在工业现场，输出线路短路是常见故障。如果使用分组或模块级保护，一个点的短路会导致整组或整个模块失效，停机影响范围大。而NX-OD4256​的点级保护机制可以将故障隔离在单个点上，其余31个点仍可继续工作，设备可能以“降级模式”继续运行，为计划性维修赢得了时间。清晰的每点LED指示灯​是现场工程师的“眼睛”，能瞬间识别出哪个输出点有指令但无输出（可能外部线路或负载故障），极大缩短了故障排查的MTTR。模块还内置了过流和电源反接保护，为自身和外围设备提供了多重防护。

再者，与Sysmac平台的无缝集成简化了工程和维护。作为NX系列的原生模块，其在Sysmac Studio​中的配置是即插即用的。硬件配置后，所有I/O点会自动分配地址，并可以关联有意义的变量名。其诊断信息（如熔断器熔断状态）可以通过EtherCAT通信被主CPU读取，并显示在HMI或上传至SCADA系统，实现预测性维护。可拆卸的端子块设计也使得接线和维护更为方便，在更换模块时无需重新接线，只需将端子块转移到新模块上即可。

Technical Overview

The OMRON NX-OD4256​is a high-density,32-point transistor output unit​for the NX Series Machine Automation Controller platform.It is engineered to provide fast,reliable switching for a wide array of DC loads such as relays,solenoids,and indicators in demanding automation applications.

Featuring a compact form factor,the module offers independent electronic fuse protection for each of its 32 output points,ensuring that a fault on one channel does not disrupt the operation of others.This point-by-point protection,combined with individual LED status indicators for each channel,delivers exceptional diagnostic capability and system resilience.

With microsecond-level switching response times,it is suitable for high-speed control sequences.Designed for seamless integration,the NX-OD4256​is configured and diagnosed within OMRON’s integrated Sysmac Studio software environment,supporting efficient engineering and maintenance workflows for sophisticated machinery control systems.

应用领域

OMRON NX-OD4256​的应用领域与高速、高精度的离散制造业紧密相连，尤其适合于需要控制大量离散执行元件的设备。

在包装机械上，用于控制多个充填阀、封口器、打码机、分流挡板的电磁阀和指示灯。在电子元件装配与测试设备中，驱动用于分选、定位、测试探针接触的众多气缸和真空发生器。在汽车零部件装配线，控制拧紧枪、涂胶机、压装机的启动信号及工装夹具的众多气缸。在物料输送与分拣系统，控制大量分流器、顶升机构、挡停器的气动执行元件。在半导体后端设备，用于控制handler机械臂的夹爪、定位销等。

其典型应用场景特点是：

多执行器控制：一台设备上集成了数十个气动或电动执行机构。

高速顺序动作：要求输出点能快速响应PLC程序的顺序控制指令，节拍时间短。

高可靠性要求：生产线停机成本高，需要输出模块具备高可靠性和易维护性。

空间紧凑：控制柜内空间宝贵，需要高密度模块以减少占用。

集成与配置要点

成功集成OMRON NX-OD4256​模块需要注意正确的电源配置、负载计算、接线和软件设置。

电源与负载设计：这是稳定运行的基础。为模块供电的24V DC电源​必须稳定、洁净，并且容量充足。总电流需求=所有同时导通点的负载电流之和+模块自身功耗。务必确保任何一点的负载电流不超过0.5A，并且总电流在电源和公共端的能力范围内。对于感性负载（如继电器、电磁阀线圈），必须并联续流二极管​以吸收关断时产生的反电动势，保护输出晶体管。二极管应靠近负载安装。

接线：使用模块附带的可拆卸端子块。漏型输出​意味着负载的一端接24V+，另一端接模块的输出端子，模块的公共端（COM）接24V-。必须确保极性正确。建议使用带护套的压接端子，并按照推荐扭矩拧紧端子螺丝，以确保连接的可靠性。对于长距离布线，考虑使用屏蔽电缆以减少干扰。

软件配置与测试（在Sysmac Studio中）：

硬件配置：在IO配置单元中，从硬件目录拖放NX-OD4256到相应的机架插槽位置。软件会自动分配输入输出地址。

变量关联：在变量表中，为需要使用的重要输出点创建有意义的变量名（如Y_Clamp1_Extend），并将其与模块的物理输出地址关联。

输出测试：在调试阶段，充分利用软件的“强制”功能。在不运行主程序的情况下，强制某个输出点为ON，然后使用万用表在现场测量该点是否有24V输出，并观察负载是否动作。这是验证硬件接线和软件映射是否正确的直接方法。

诊断监视：通过软件的在线监视功能，可以查看每个输出点的状态和模块的错误状态（如熔断器熔断报警）。

生命周期与采购建议

生命周期分析：OMRON NX-OD4256​是欧姆龙NX系列自动化平台中的核心和高性能标准I/O模块。NX系列作为欧姆龙面向未来机械自动化主推的中高端平台，处于技术先进、广泛应用和持续发展的阶段。该模块是新项目设计的优选，同时也服务于现有NX系统庞大的备件和扩容市场，需求稳定且持续。

采购建议：对于使用NX系列PLC的新项目或改造项目，NX-OD4256​是控制大量直流负载时的高效、可靠选择。采购时，务必确认型号完整。必须从欧姆龙授权分销商或信誉良好的自动化产品供应商处采购原装正品。输出模块的开关性能、保护特性和长期稳定性至关重要。非原装模块可能在电流容量、开关速度、保护有效性上存在严重缺陷，可能导致输出点过载损坏、响应延迟甚至引起外部设备误动作，给生产线带来风险。

我们的货源与质量承诺：深圳长欣是工业自动化控制组件的专业供应商。我们承诺所提供的每一块OMRON NX-OD4256​输出模块，均通过欧姆龙授权供应链采购，确保为100%原装正品。每块模块发货前，均需通过我们标准化的检测流程，包括：外观与接口检查、端子块状态确认、基本通电与通道测试（在测试台上验证模块可被识别，并随机抽测部分输出通道的开关功能是否正常）。我们为此产品提供12个月质量保证。我们的技术团队可协助您进行选型确认。对于复杂的系统集成与编程，我们建议由熟悉Sysmac平台的工程师完成，以确保最佳性能。

Service and Supply Commitment

Shenzhen Changxin supplies genuine OMRON automation components for building reliable and high-performance control systems.We provide the OMRON NX-OD4256​high-density output module as a certified,quality-assured product.Our sourcing is conducted through OMRON’s authorized distribution network to guarantee authenticity and warranty coverage.

Each NX-OD4256​module is subject to a pre-shipment verification process.This includes a thorough physical inspection and a basic functional test.The test verifies that the module can be powered on and recognized by a controller or test setup,and that a sample of its output channels can be switched on and off correctly,confirming core operational integrity.

We offer a standard warranty on our products.We recommend that system design,installation,and programming be performed by qualified automation professionals in accordance with OMRON’s technical guidelines and all applicable safety standards.Our goal is to be a dependable source for authentic components,supporting the efficiency and uptime of your automated machinery.
