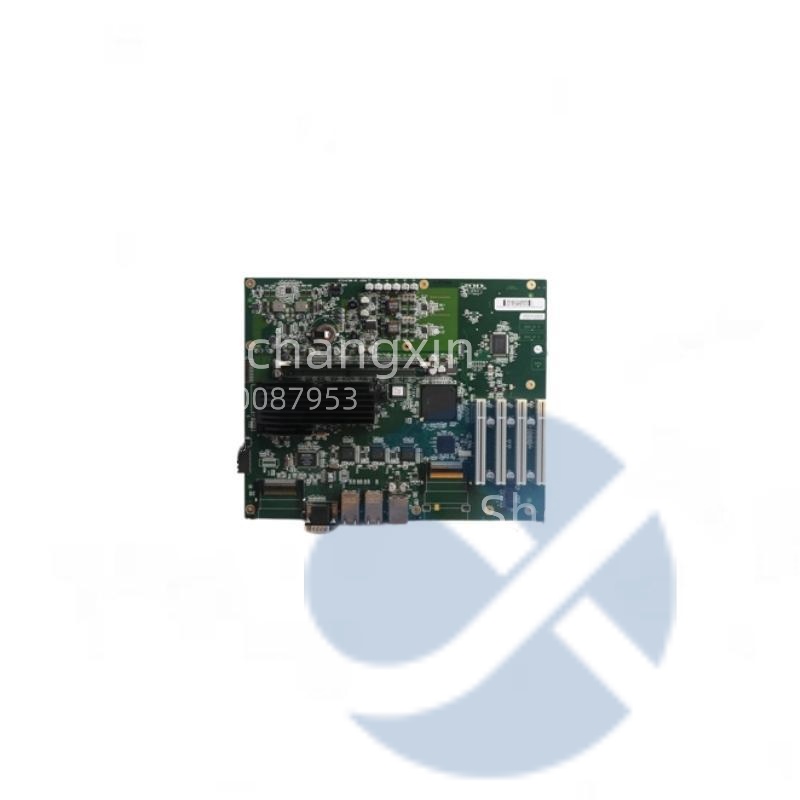

ABB 3BHE019633R0101 PD D200 A101：这块同步电机励磁系统核心控制板，是电机的“磁场指挥官”！专为ABB励磁系统设计，精确调节励磁电流，稳定电机端电压和无功功率。集成PID控制、全面保护与通信功能，确保同步电机高效、稳定运行。换上它，励磁系统重获精准控制，电网更稳定！

  • 核心功能：励磁电流调节、电压/无功控制、系统保护
  • 适用系统：ABB同步电机励磁系统（如用于大型泵、压缩机、发电机）
  • 控制方式：PID调节、自动/手动模式切换
  • 安装方式：DIN导轨安装，位于励磁柜控制单元内
  • 工作温度：0°C 至 +60°C（工业级运行环境）
立即询价
分类： 品牌：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述

3BHE019633R0101 PD D200 A101产品概述

这ABB 3BHE019633R0101（型号标识为PD D200 A101）是ABB同步电机励磁系统中的主励磁控制器模块（Excitation Controller Module）。它不是普通的控制板，而是整个励磁装置的“大脑”或“调节核心”，负责精确控制同步电机（或发电机）的磁场强度。

在同步电机运行中，励磁系统至关重要：

启动时：提供初始磁场，帮助电机牵入同步。

运行中：通过调节励磁电流（直流电流）的大小，来控制电机的端电压和无功功率（VAR），维持电网电压稳定，实现功率因数校正。

故障时：执行快速灭磁等保护动作，防止设备损坏。

PD D200 A101模块正是执行这一系列复杂任务的核心：

信号采集：实时监测电机的端电压、定子电流、频率以及励磁回路的电压和电流。

控制计算：根据设定值（如目标电压、无功功率）和反馈信号，运行PID控制算法，计算出所需的励磁电流指令。

指令输出：将控制指令发送给功率单元（通常由可控硅整流桥组成），调节其导通角，从而改变输出到电机转子（励磁绕组）的直流电压和电流。

保护功能：内置过励、欠励、失磁、转子接地、过压、欠压等多种保护逻辑，确保电机和系统安全。

通信与监控：通过RS-485、Profibus或Modbus等接口，与上位机（如DCS、PLC）或本地HMI通信，上传运行状态、报警和故障信息，接收控制指令。

模式管理：支持自动电压调节（AVR）、手动电流调节（FCR）、恒定无功功率控制等多种运行模式。

该模块通常安装在励磁控制柜的DIN导轨上，通过连接器与信号采集单元、功率驱动单元和人机界面相连。其设计高度集成，抗电磁干扰能力强，确保在强电环境中稳定运行。

3BHE019633R0101技术规格

项目规格

产品型号3BHE019633R0101

制造商ABB

产品类型励磁控制器模块/主控制板

适用系统ABB同步电机励磁系统（用于泵、压缩机、风机、发电机等）

核心功能<ul><li>自动电压调节（AVR）</li><li>手动励磁电流调节（FCR）</li><li>无功功率/功率因数控制</li><li>PID控制算法</li><li>全面的保护功能（过励、欠励、失磁等）</li><li>运行模式切换与管理</li></ul>

控制算法PID（比例-积分-微分）控制

输入信号<ul><li>交流电压（电机端电压）</li><li>交流电流（定子电流）</li><li>励磁电压、励磁电流（反馈）</li><li>频率信号</li><li>开关量输入（启动/停止、模式选择等）</li></ul>

输出信号<ul><li>模拟量输出：至可控硅触发单元的触发指令</li><li>继电器输出：故障报警、状态指示</li><li>通信输出：RS-485,Profibus,Modbus等</li></ul>

通信接口RS-485,可选Profibus DP,Modbus RTU/TCP

显示与操作通常连接外部HMI或通过软件进行参数设置与监控

供电方式+24V DC或+110V DC（依系统配置而定）

工作温度0°C至+60°C

存储温度-40°C至+85°C

相对湿度5%至95%RH（无冷凝）

防护等级IP20（安装于控制柜内）

安装方式DIN导轨安装

符合标准IEC 60034-16,IEC 61000-6-2/4,IEC 60255,UL,CE

主要特点和优势

精确控制：采用先进PID算法，实现电压和无功功率的精确、稳定调节。

高可靠性：工业级设计，专为7×24小时连续运行，确保关键设备稳定。

全面保护：多重保护功能，有效防止电机和励磁系统因异常工况损坏。

灵活运行：支持多种控制模式，适应不同工况需求。

易于集成：标准通信接口，便于接入工厂自动化系统。

强大诊断：提供详细的故障记录和事件日志，便于维护和故障排查。

稳定电网：通过调节无功功率，改善电网功率因数，稳定系统电压。

The ABB 3BHE019633R0101 PD D200 A101 is the main excitation controller module for ABB’s synchronous motor and generator excitation systems.Acting as the”brain”of the excitation process,it precisely regulates the DC field current to control the terminal voltage and reactive power(VARs)of the machine,ensuring stable and efficient operation.Using advanced PID control algorithms,it maintains voltage stability,improves power factor,and supports seamless synchronization.The module provides comprehensive protection against over/under excitation,loss of field,and other faults,while offering communication interfaces(RS-485,Profibus)for integration with control systems.Designed for reliability in critical industrial applications such as large pumps,compressors,and generators,it plays a vital role in maintaining power system stability and optimizing motor performance.

应用领域

水处理：大型同步电机驱动的供水/污水泵站

石油与天然气：天然气管道压缩机、海上平台设备驱动

电力行业：水力/火力发电机组的励磁系统、同步调相机

化工与石化：大型工艺气体压缩机、循环水泵

矿山与冶金：大型矿井提升机、球磨机

造纸与纸浆：大型风机、泵类设备
